多联机设计要点.ppt

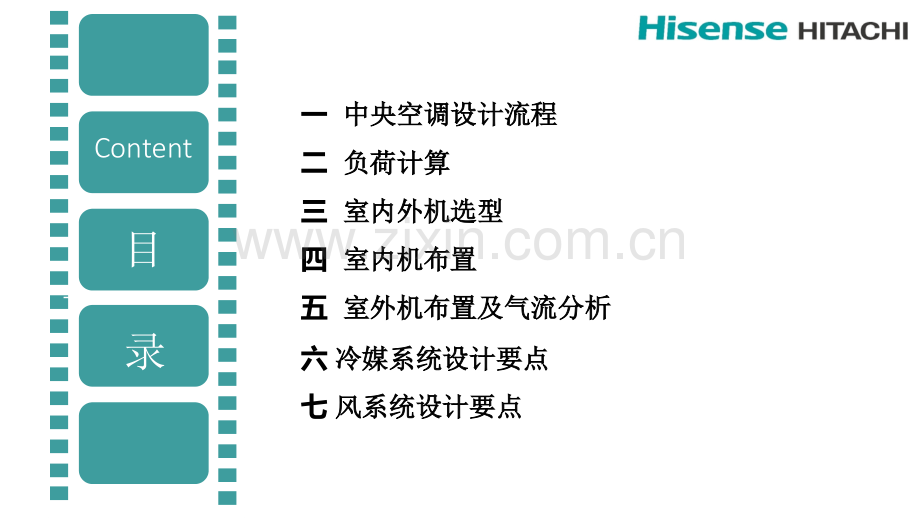

多联机设计要点多联机设计要点青岛海信日立空调系统有限公司上海分公司青岛海信日立空调系统有限公司上海分公司一 中央空调设计流程中央空调设计流程二 负荷计算负荷计算三 室内外机选型室内外机选型四 室内机布置室内机布置五 室外机布置及气流分析室外机布置及气流分析六冷冷媒系统设计要点媒系统设计要点七风系统设计要点风系统设计要点目录Content中央空调设计流程中央空调设计流程1 中央空调设计流程中央空调设计流程内外机选型内外机选型方案图设计方案图设计 施工图设计施工图设计建筑基本信息：功能、结构客户基本需求：外机位置、新风方案考虑室内外机修正系数确定室内机型号/噪音考虑确定室内外机容量室内外机设计噪音解决送回风口以及风管设计调查信息调查信息负荷计算负荷计算12技术性需求信息技术性需求信息商务性需求信息商务性需求信息节能建筑（*）冬夏温度需求（*）同开需求噪音需求新风需求使用特点房屋朝向（*）层高、玻璃窗面积（*）墙体改动（*）是否有采暖措施（*）卫生间及厨房处理（*）吊顶方式吊顶高度内外机位置（*）价位水平（*）什么时候购买家庭经济状况家庭权力分配（*）消费观念（*）个人行为性格-感性or理性？个人专业程度（*）对品牌的认知（*）说明：带（*）为重点关注信息。中央空调设计流程中央空调设计流程用户需求用户需求充分了解客户需求和工地情况，我们还需要拿到图纸充分了解客户需求和工地情况，我们还需要拿到图纸1.图纸的格式图纸的格式电子版（CAD图纸&PDF图纸）&纸质打印版尽量索要cad版图纸方便后期软件设计2.向谁索要图纸向谁索要图纸业主物业装饰设计师无法索要时现场测绘中央空调设计流程中央空调设计流程用户需求用户需求聆听客户的个性化要求u是否有集中控制及分户计费要求：手机APP物业集中管理其它u空调同时开启的需求：需要不需要u卫生间及特殊房间是否需要安装空调：需要不需要u是否对冬、夏季室内温度有特殊要求：是否u是否有三相电源：是否u是否有集中供热等采暖措施：有无u新风需求：开窗其它u您是否还有其它特殊要求：中央空调设计流程中央空调设计流程用户需求用户需求负荷计算负荷计算负荷计算负荷计算 影响负荷的因素有很多，例如：围护结构构造，外墙的朝向和面影响负荷的因素有很多，例如：围护结构构造，外墙的朝向和面积、窗户的朝向和面积、新风、人员、灯光、发热设备等等积、窗户的朝向和面积、新风、人员、灯光、发热设备等等通过外窗，通过外窗，传递的负荷传递的负荷人体的负荷人体的负荷照明的负荷照明的负荷发热设备的负发热设备的负荷荷通过地板传递的负通过地板传递的负荷荷通过外墙，通过外墙，传递给室传递给室内内的负荷的负荷通过屋顶传递的负通过屋顶传递的负荷荷冷负荷的构成冷负荷1、通过围护结构传入室内的热量、通过围护结构传入室内的热量8、渗透空气带入室内得热量、渗透空气带入室内得热量3、人体散热量、人体散热量4、照明散热量、照明散热量6、食物或物料散热量、食物或物料散热量5、设备、器具、管道及、设备、器具、管道及其他热源的散热量其他热源的散热量7.各种散湿过程各种散湿过程产生的潜热量产生的潜热量2、通过外窗进入的、通过外窗进入的太阳辐射热量太阳辐射热量负荷计算负荷计算围护结构人体照明设备及其他渗透各种散湿量食品或物料太阳辐射第一步：将下列各项根据前面所述各项冷负荷的计算方法，分别逐时计算，然后逐时叠加，找到综合最大值第二步：计入新风冷负荷、各项有关的附加冷负荷，若单独计算新风负荷，渗透新风负荷不应再计算。第三步：考虑空气通过风机、风管温升引起的附加冷负荷，以及冷水通过水泵、管道、水箱温升引起的附加冷负荷。计算冷负荷计算计算冷负荷计算负荷计算负荷计算负荷计算负荷计算空气调节室内设计参数民用建筑供暖通风与空气调节设计规范民用建筑供暖通风与空气调节设计规范 GB 50736-2012中中3.0.2规定规定:舒适性空调室内设计参数应符合下列规定：舒适性空调室内设计参数应符合下列规定：1人员长期逗留区域空调室内设计参数应符合以下规定：类别热舒适度等级温度（）相对湿度（%）风速（m/s）供热工况级2224300.2级18220.2供冷工况级242640600.25级2628700.3注：1 级热舒适度较高，级热舒适度一般；2 热舒适度等级划分按新规范第3.0.4条规定。负荷计算负荷计算民用建筑供暖通风与空气调节设计规范民用建筑供暖通风与空气调节设计规范 GB 50736-2012中中3.0.1规定规定:供暖室内供暖室内设计温度应符合下列规定：设计温度应符合下列规定：1严寒和寒冷地区主要房间应采用1824；2夏热冬冷地区主要房间宜采用1622；3设置值班供暖房间不应低于5。3.0.5规定：规定：辐射供暖室内设计温度宜降低2；辐射供冷室内设计温度宜提高0.51.5。空气调节室内设计参数空气调节室内设计参数 t n取值取值负荷计算负荷计算计算负荷上海某办公楼标准层典型房间开间4米，进深5米，层高3.6米，240砖墙，单框双玻铝合金外窗3X2.1平米，室内3人，照明及设备40W/m2,无新风系统，考虑0.7次新风渗透，采用鸿业软件计算，各朝向负荷：案例一案例一朝向夏 季冬 季计算冷负荷指标（W/m2）各种修正系数综合为0.75各种修正系数综合为0.7百分比热负荷指标（W/m2）百分比南117 156 167100%65100%北114 152 16297%86132%东141 188 201120%77118%西148 197 211126%77118%负荷计算负荷计算上海某办公楼（全玻璃幕全玻璃幕）标准层典型房间开间4米，进深5米，层高3.6米，外立面为单框双玻玻璃幕，室内3人，照明及设备40W/m2,无新风系统，考虑0.7次新风渗透，各朝向负荷：案例二案例二朝向夏季冬季计算冷负荷指标（W/m2）各种修正系数综合为0.75各种修正系数综合为0.7百分比热负荷指标（W/m2）百分比南139 185 198100%79100%北132 176 18895%105133%东183 244 261132%94119%西193 257 275139%94119%计算负荷负荷计算负荷计算结论结论1 1：围护结构对室内负荷影响较大：围护结构对室内负荷影响较大结论结论2 2：朝向对负荷大小的影响：朝向对负荷大小的影响 西西东东南南西西东东南南热负荷：热负荷：北北东东西西北北北北南南冷负荷：冷负荷：东东南南冷负荷：冷负荷：东东南南冷负荷：冷负荷：西西东东南南北北北北北北负荷计算负荷计算室内外机选型室内外机选型室内机选型室内机选型样本中的制冷量、制热量样本中的制冷量、制热量为名义（或额定）制冷量、名义（或额定）制热量，是空调设备在规范规定的测试工况下的制冷、制热能力。实验条件实验条件室内侧空气状态室外侧空气状态管道长度管道高度差干球温度湿球温度干球温度湿球温度名义制冷名义制冷量量2719357.5m0m名义制热名义制热量量2076当实际工程的使用条件与以上工况不同时，设备的实际制冷量、制热量就会发生变化。影响设备制冷能力的因素室内机选型计算影响设备制冷能力的因素影响设备制冷能力的因素a.室外机的进风干球温度和室内机的回风湿球温度1）当室外机进风干球温度升高时，系统的制冷能力将减小；2）当室内机的进风湿球温度升高时，系统的制冷能力将升高。b.室外机与最远端室内机之间的配管长度1）在相同条件下，管路长度越长，压缩机的吸气压力越低，因此冷媒流量减小，能力降低；2）室外机的位置，比室内机高还是低，也要考虑。c.如果全部室内机容量总和与室外机容量不相同时1）当全部室内机容量总和比室外机容量小时,系统的制冷能力需要乘以一个系数（该系数=室内机额定冷量之和/室外机额定冷量）。2）当全部室内机容量总和比室外机容量大时，系统的制冷能力增加得很小（在130%比例下，最大约6-7%增加），约等于室外机的能力。影响设备制冷能力的因素室内机选型计算室内机选型计算室内机选型计算室内机选型方法：室内机修正通过室内机选择计算，即可确定室内机规格的大小；室内机的形式及数量，根据客户要求、建筑结构特点、工程造价、装修要求等确定。确定室外机、管道井的大体位置，管路长度基本确定，管长修正可以确定。计算出房间内由室内机负担的冷负荷与热负荷值后，按以下步骤进行修正计算出房间所需额定制冷量、制热量，综合名义冷、热量查室内机规格型号，选取室内机。室内机选型计算室内机选型计算制冷：QnmQnj/(n1.n2)Qnm室内机名义制冷量（kw）；Qnj室内由该室内机负担的计算冷负荷（kw）；1.151.2，积灰对室内机传热影响的附加率；注意：考虑到多联机的使用灵活性特点，间歇使用及邻室传热，选择室内机时，应根据具体的工程情况选择值，建议取1.2。n1最不利管长修正系数，见图1.1；n2室外机进风、室内机回风温度修正系数，见表1.1。室内机选型计算室内机选型计算制热：QnmQnj/(m1m2m3)Qnm室内机名义制热量（kw）;Qnj室内由该室内机负担的计算热负荷（kw）；-积灰对室内机传热影响的附加率，1.151.2，建议取1.2;m1最不利管长修正系数，见图1.2；m2室外机进风、室内机回风温度修正系数，见表1.2；m3冬季除霜修正系数，见表1.3。综合名义综合名义制制冷冷量量、制制热量热量，选取选取均满足要求的均满足要求的室内机。室内机。注意：新风供给方式对室内机负担的负荷有影响，注意室内机是否担负新风负荷，担负多少。当有独立的新风系统时，考虑到开门、开窗、新风渗透等因素，室内机宜负担部分新风负荷。室内机选型计算室内机选型计算图1.1管长对制冷量修正曲线n1注意注意：1右图中的管长为当量管长当量管长，要根据制冷剂系统计算，估算时按照实际管长放大20-25%计。2按照不同的管径（是否放大）来查修正值。3本文中以标准型模块机（6Q）为例，不同的产品各种修正系数不一样，请查询不同产品的技术资料。各种修正系数见以下各图表室内机选型计算室内机选型计算图1.2管长对制热量修正曲线m1室内机选型计算室内机选型计算在在43oc范围内，范围内，相对冬季制热，夏季制冷相对冬季制热，夏季制冷时时室外温度对制冷量的影响较小，管长对制冷量影响较大室外温度对制冷量的影响较小，管长对制冷量影响较大。b、制冷时室外机进风、室内机回风湿球温度修正系数n2：表1.1RAS-224FSN6Q的制冷量表举例：举例：当室外机进风干球温度40OC,室内机回风湿球温度19OC时，查上表（或利用内插法计算）得RAS-224FSN6Q的实际制冷量为21.9kw，则夏季修正系数n2=21.9/22.4=0.978（室内空气的湿球温度需要根据室内空气的干球温度和相对湿度、利用焓湿图求出）室内机选型计算室内机选型计算表1.2RAS-224FSN6Q的制热量表制热时室外机进风湿球温度、室内机回风温度修正系数m2：注：需要先根据室外空气的干球温度和相对湿度、利用焓湿图求出室外空气的湿球温度，再查表。室内机选型计算室内机选型计算同一类型、不同型号的室外机的温度修正系数差别不大，也可以按下表查找系数。制冷时室外机进风、室内机回风温度修正系数n2：室内机选型计算室内机选型计算制热时室外机进风湿球温度、室内机回风温度修正系数m2：室内机选型计算室内机选型计算表1.3除霜运行时制热量修正系数c、除霜运行时制热量修正系数m3：不同的产品的各种修正系数不相同，请查询各自的技术资料。通过以上图表可以看出，冬季制热时室外温度、除霜对制热量的影响较大。室内机选型计算室内机选型计算系统划分原则室外机选型计算室外机选型室外机选型室外机选型室外机选型系统划分原则系统划分原则在室内机设计选型后，即可进行系统划分工作。系统划分，有以下原则：(3)不同朝向的房间宜划分为一个系统，负荷不是同时达到最大，同样更省电，更经济。(2)精心考虑立管位置、室外机的位置，使得最大管长越小越好，以减少能力损失，同时室外机的布置必选满足安装检修、通风顺畅、噪音的要求，使产品达到最好的效果。(1)系统最小化原则。系统容量不宜过大，单个冷媒系统20-30匹及以下为最好。(4)使用时间有差异的房间宜划分为一个系统，降低室内机的同时使用率，系统的能效更高，效果更好。(5)大容量室内机与小容量室内机尽量不划分在同一系统，容量相近的室内机宜划分为同一系统，以利于各室内机流量分配的平衡。一个系统内，室内机的台数不要太多。(7)系统不宜跨越多层划分系统，最好同层划分系统。(6)使用不频繁的大空间房间宜单独设置系统，如大会议室、多功能厅等。(8)发热量大的房间（如设备用房）、建筑物内区有可能长时间制冷，应单独设置系统。不允许空调停止运行的、非常重要的房间应考虑设置备用空调系统，或者分成2个系统，每个系统单独运行时满足基本要求。室外机选型室外机选型系统划分原则系统划分原则系统划分原则室外机选型计算室外机选型室外机选型夏季制冷额定容量的选择：Qwm=Qnmax/(n1.n2)Qwm室外机名义制冷量（kw）；Qnmax室外机担负系统内所有房间计算冷负荷的综合最大值（kw）；n1管长修正系数，见图1.1；n2室外机进风、室内机回风温度修正系数，见表1.1；积灰对室内、外机传热影响的附加率，1.151.2。注：对于同一个系统，室内机、室外机选型的修正系数是相同的。室外机位置大体确定后，管路长度大体确定，管长修正基本确定，根据划分的系统的服务房间，计算室外机的名义制冷量和名义制热量，选择室外机。若不合适，则重新划分系统，重复以上步骤，直到选出合适的室外机为止。室外机选型计算室外机选型计算冬季制热额定容量的选择：Qwm=Qnj /(m1.m2.m3)Qwm室外机名义制热量（kw）；Qnj室外机担负系统内所有房间的计算热负荷值（kw）；m1管长修正系数，见图1.2；m2室外机进风、室内机回风温度修正系数，见表1.2；m3除霜修正系数，见表1.3；积灰对室内、外机传热影响的附加率，1.151.2。室外机的选型过程可参考室内机。室外机选型计算室外机选型计算在选择室外机时还应充分考虑容量匹配和数量匹配（1）FLEX MULTI 模块机配比率的要求为模块机配比率的要求为50-130%室外机选型计算室外机选型计算室外机型号室外机最小名义制冷量组合(kW)最大名义制冷量组合(kW)室内机最少组合台数室内机最多组合台数仅有一台室内机运行时的最小机型RAS-200FSNY9Q162411022型RAS-250FSNY9Q203011022型RAS-300FSNY9Q243611022型RAS-350FSNY9Q284221622型RAS-400FSNY9Q324821622型RAS-450FSNY9Q365421622型RAS-500FSNY9Q406021622型室外机选型计算室外机选型计算室内机容量总和可以达到室外机容量的130，是不是说明室外机的出力可以达到样本标称值的130？思考题思考题思考题思考题很多产品的配比率（室内机的制冷量之和除以室外机的制冷量）要求在50%-130%之间。请问室内机容量总和可以达到室外机容量的130，是不是说明整个系统的出力可以达到室外机样本标称值的130？室外机选型计算室外机选型计算对多联机可配到50130要有正确的理解：空调系统的制冷量取决于室外机的制冷量、室内机的制冷量之和的较小者，多联机可以配到130，并不是说整个系统可以达到130的制冷量，整个系统基本上还是按照100或多一点在出力。因此，在同时使用率很高的条件下，配比率一定不要过大，90110为宜，100最好。家用中央空调设计时，因为间歇使用、邻室传热、开启率低以及机型的限制等因素，室内机宜稍大选用，系统的配比率有可能达到110-120%，但室外机的选型要满足整个系统全部使用的负荷要求。同时使用率最大容量配比系数70%125%130%70%，80%110%125%80%，90%100%110%90%100%室内、室外机的容量配比系数表室外机选型计算室外机选型计算练习题练习题练习题练习题某济南空调分区，采用R410A冷媒，计算总冷负荷为42Kw，计算总热负荷为41Kw。室内外机管道长度为75米，高差25米（室外机在上），夏季室外干球温度34.8，室内设计温度24，相对湿度60%。冬季室外干球温度为-10，相对湿度54%，冬季室内设计温度为20。室外机选用FLEX-MULTI标准型系列。根据以上条件选择室外机型号。室外机选型计算室外机选型计算解解题题1）按制冷运行选：室外机的名义制冷量按公式Qm=Qnmax/(n1.n2)选择，其中积灰修正系数=1.2；管长修正系数n1，根据管道长度75米，当量长度75X1.2=90米，高差25米（室外机在上），查表得0.85；根据室内温度24和相对湿度60%查焓湿图，得室内回风湿球温度为18.5，结合室外计算温度34.8，预选室外机RAS-450FSN6Q，查表，得n2=0.98。则室外机的名义制冷量不小于Qm=Qnmax/(n1.n2)=1.2x42/(0.85x0.98)60.5kw按照名义制冷量来选，选择RAS-630FSN6Q。室外机选型计算室外机选型计算2）按制热运行选：室外机的名义制热量按公式Qm=Qn/(m1.m2.m3)选择，其中积灰修正系数=1.2；管长修正系数m1，根据管道长度75米，当量长度75X1.2=90米，高差25米（室外机在上），查表得0.928；根据室外温度-10和相对湿度54%查焓湿图，得室外进风湿球温度为-11.3，结合室内设计温度20，预选室外机RAS-450FSN6Q，查表，得m2=0.76；除霜修正系数m3，查表得0.95。则室外机的名义制热量不小于Qm=Qn/(m1.m2.m3)=1.2x41/(0.928x0.76x0.95)73.4kw按名义制热量选择RAS-690FSN6Q。解解题题室外机选型计算室外机选型计算综合冷、热量，选用RAS-690FSN6Q，其名义或额定制冷量68kw，制热量76.5kw。再按照RAS-690FSN6Q进行温度修正的校核（其它修正系数不变）。1、制冷时，室外机进风、室内机回风温度修正系数n2，查RAS-690FSN6Q表，得0.98；2、制热时，室外机进风、室内机回风温度修正系数m2，查RAS-690FSN6Q表，得0.77。系数与选型时所用数据接近，故选择RAS-690FSN6Q的室外机满足要求。解解题题室外机选型计算室外机选型计算房间的朝向房间的朝向室内机冷室内机冷量配置指标（量配置指标（w/mw/m2 2）一面外墙、外窗一面外墙、外窗 二面外墙、外窗二面外墙、外窗南、北向的卧室、书房南、北向的卧室、书房2 210-23010-230220-250 220-250（无东、西窗）（无东、西窗）东、西向的卧室、书房东、西向的卧室、书房2 220-24020-240230-2230-250 50（有东、西窗）（有东、西窗）客厅、餐厅客厅、餐厅2 220-24020-240 2 230-25030-250客厅挑空客厅挑空280-300300-320说明：1冷量配置指标是额定制冷量除以空调房间净面积的商。2选择室外机的空调冷量配置指标（室外机额定制冷量除以该室外机负担的空调房间的总净面积）不小于200w/m2，并且不得小于可能同时开启的所有室内机的冷量之和。3如果空调仅制冷，冬季空调无制热需求，上述指标可以降低5-10%。多联机、单元机冷量配置指标多联机、单元机冷量配置指标（上海、杭州、南京等地区）（w/m2）（仅供参考）一、住宅、公寓、别墅类项目（冷暖两用）一、住宅、公寓、别墅类项目（冷暖两用）参考冷负荷（上海区域）参考冷负荷（上海区域）二、办公楼类项目（冷暖两用）二、办公楼类项目（冷暖两用）参考冷负荷（上海区域）参考冷负荷（上海区域）说明：1增加一面外墙，指标约增加20-30（w/m2）。2增加一面大玻璃幕，指标约增加20-30（w/m2）。3人员越多，指标越大；层高越高，指标越大；排风越多，指标越大；房间越小，指标越大。4围护结构特殊时（如高大空间、全玻璃房间或有大面积天窗等），必须进行专业的负荷计算。5以上数据仅供参考，取值时应根据当地的气候特点、使用习惯、是否制热等因素综合考虑。参考冷负荷（上海区域）参考冷负荷（上海区域）三、餐饮类项目（冷暖两用）三、餐饮类项目（冷暖两用）说明：1增加一面外墙，指标约增加20-30（w/m2）。2增加一面大玻璃幕，指标约增加20-30（w/m2）。3人员越多，指标越大；层高越高，指标越大；排风越多，指标越大；房间越小，指标越大。4围护结构特殊时（如高大空间、全玻璃房间或有大面积天窗等），必须进行专业的负荷计算。5以上数据仅供参考，取值时应根据当地的气候特点、使用习惯、是否制热等因素综合考虑。参考冷负荷（上海区域）参考冷负荷（上海区域）四、休闲娱乐类项目（冷暖两用）四、休闲娱乐类项目（冷暖两用）说明：1增加一面外墙，指标约增加20-30（w/m2）。2增加一面大玻璃幕，指标约增加20-30（w/m2）。3人员越多，指标越大；层高越高，指标越大；排风越多，指标越大；房间越小，指标越大。4围护结构特殊时（如高大空间、全玻璃房间或有大面积天窗等），必须进行专业的负荷计算。5以上数据仅供参考，取值时应根据当地的气候特点、使用习惯、是否制热等因素综合考虑。室内机布置室内机布置室内机的布置室内机的布置 1.1 四面出风嵌入机的四面出风嵌入机的布置布置1.1.1 四面出风嵌入式室内机（四面出风嵌入式室内机（RCI系列）的出风高度）的出风高度（模式可通过有线遥控器调节）对于冬季有供热要求的场所，为了让热风能够送下来，对于冬季有供热要求的场所，为了让热风能够送下来，28-71型的安型的安装高度不宜大于装高度不宜大于3米，米，80-160型的安装高度不宜大于型的安装高度不宜大于3.6米。米。1.1.2 嵌入机的布置应使送风气流均匀，室内机之间的距离不宜过大。嵌入机的布置应使送风气流均匀，室内机之间的距离不宜过大。机型28-71型80-160型模式安装高度2.7m以下3.2m以下标准2.7-3.0m3.2-3.6m增速13.0-3.5m3.6-4.2m增速2 1.2 天花板内置风管机的天花板内置风管机的布置布置1.2.1 天花板内置风管机的机型及静压如下：天花板内置风管机的机型及静压如下：（1）RPI-L系列（标准型，只有一档静压）（2）RPI-H系列（高静压型，通过电气盒内抽头电机的接线设定静压值）RPI-2271L30PaRPI-80160L60Pa机型机型低静压档低静压档高静压档高静压档RPI-2271H50Pa80PaRPI-80160H90Pa120Pa室内机的布置室内机的布置 （3）RPIZ系列（薄型风管机，通过电气盒内抽头电机的接线设定静压值）（4）RPI-224（280）H（高静压型，只有一档静压）说明：填充部分为出厂默认设定说明：填充部分为出厂默认设定.机型机型低静压档低静压档高静压档高静压档RPIZ-227110Pa30PaRPI-224（280）H220Pa室内机的布置室内机的布置风管机有多种机型，并提供了多种静压模式，适用于工程中不同阻力的风管系统。如果产品在实际的工程应用中机器静压与风管系统严重不匹配，则室内机实际运行时的如果产品在实际的工程应用中机器静压与风管系统严重不匹配，则室内机实际运行时的风量将偏离设计风量，进一步有可能导致制冷、制热效果不足，噪声过大、溅水等一系风量将偏离设计风量，进一步有可能导致制冷、制热效果不足，噪声过大、溅水等一系列问题列问题。因此，风管机在选型设计阶段应充分考虑静压匹配问题，选择正确的静压模式（不一定是出厂时的默认设置），确保机器提供的静压与风管阻力相匹配或相接近，使产品处于良好的工作状态点下。1.2.2.天花板内置风管天花板内置风管机的设计：机的设计：天花板内置风管天花板内置风管机的设计机的设计设计选用建议：设计选用建议：机型情况1情况2备注2871型的风管机设于局部吊顶内直接侧吹，或接不长的风管且室内机配置较大时，一般可选用标准型（带F），余压为30Pa；接长一点的风管或带2个风口时，或室内机配置较小时，一般选用高静压型（带FG），余压为50Pa（可调至80Pa）。建议根据设计手册详细计算风管阻力、并综合风口、空气过滤器的阻力，来选择静压模式，大匹数机型应注意噪声80160型的风管机设于局部吊顶内侧吹，或接一定长度（10米以内）的风管时，一般选用标准型（带F），余压为60Pa，适用于大部分场合；所接风管很长（如大于10米）或采用阻力较大的风口（如旋流风口、喷口等）而导致总阻力较大时，选用高静压型（带FG），余压为120Pa（可调至90Pa）。2871薄型风管机设于局部吊顶内直接侧吹时，10Pa的默认设置即可；接一定长度的风管时，一般选用30Pa静压，此时设计人一定要在图纸上表明“30Pa静压”，现场安装时调整；安装服务工程师在安装现场一定要根据风管阻力的情况设定相应的静压。8匹、10匹风管机只有一档静压220Pa，设计人要注意风管的阻力情况要与之匹配，如果阻力偏小，建议增设阀门或一定阻力的过滤器以加大或调节阻力。请注意噪声，不要放在空调区域（包括大厅等）的吊顶内，建议放在机房内。天花板内置风管天花板内置风管机的设计机的设计 （1）房间全吊顶）房间全吊顶，风管机前后接风管，冷热风送至负荷较大（如外墙、外窗或人员较多）的地方，回风口设置在房间的另一侧。风管机常见的安装方式风管机常见的安装方式 （2）房间局部吊顶）房间局部吊顶，侧送风口采用双层活动百叶风口。无论那种形式，当吊顶不能方便地打开时，都要必须设置无论那种形式，当吊顶不能方便地打开时，都要必须设置不小于不小于450X450的检修口。的检修口。风管机常见的安装方式风管机常见的安装方式了解风管机噪声的测试条件国标风管送风式空调（热泵）机组(GBT18836-2002)中规定风管机噪声的测试条件如下：n按国标要求，风管机噪声的测试条件如下：噪音室内，风管机出风接2米风管，回风接1米风管，于设备正下方1.4米处测得。n若实际风管机的安装条件与此不符，则噪声与样本中的数值会有较大的出入。室内机的布置室内机的布置噪音控制噪音控制风管机在运行时，会产生一定的噪音，噪音的大小除设备本身原因外，实际工程中的安装方式和安装质量对其影响显著。风管机在安装工程中，当使用右图方法（即设备直接下回风）时，因为电机、风扇的声音可以直接传到室内，故有一定的噪音，不建议使用。室内机的布置室内机的布置噪音控制噪音控制空调系统要想取得一个较好的静音效果，首先（也是最重要的）要选空调系统要想取得一个较好的静音效果，首先（也是最重要的）要选用用低噪音、小型号的设备低噪音、小型号的设备。（1）对于住宅、别墅：建议卧室、书房内尽量选用2.2-4.3kW小型号室内机，客厅、餐厅尽量选用5.6kW及以下的室内机，不能用8.0kW及以上大型号室内机。当主卧室、客厅、餐厅等房间面积较大时，可以采用多台小型号室内机。当必须采用大型号室内机时，必须考虑消声措施。（2）对于办公室、会议室：建议尽量选用7.1kW及以下型号室内机，当采用8.0kW以上型号室内机时，根据噪音要求考虑消声措施。对于多联机来讲，减少室内机的台数是降低造价的方法之一，要注意效果与造价的平衡。下面探讨几种风管机的噪音处理方法：下面探讨几种风管机的噪音处理方法：室内机的布置室内机的布置噪音控制噪音控制在风管机前后接风管、有条件的前提下设置风管弯头是降低噪音的一个方法，噪音通过弯头时折射、吸收，会有一定的衰减。风管机前后接风管、设置风管弯头1HVR-28KF/L1FZBpHVR-36KF/L1FZBp室内机的布置室内机的布置噪音控制噪音控制接消声静压箱T型回风方式L型回风方式由于风机的位置，风管机的回风口比送风口的噪音大，一定要注意回风口的噪音，以下为几种处理方式。当办公室、会议室采用8kW及以上机型时，建议参照处理。消声静压箱消声静压箱的一种制作方法：用1.2mm镀锌铁皮制作外壳，内部粘贴50mm厚自熄软质聚胺脂吸音泡沫塑料或离心玻璃棉板（满足防火和卫生要求），再设一层穿孔率为30的0.75mm的镀锌铁皮（孔径为4mm），穿孔板与壳间用木条加自攻螺丝连接，木条间距约0.5m。请注意：一段风管不能算作是消声静压箱，当风速较低时最多只能叫静压箱。室内机的布置室内机的布置噪音控制噪音控制噪音处理举例HVR-140离心玻璃棉复合风管或玻纤板风管（如欧文斯科宁的得宝直接风管）消声效果非常好。室内机的布置室内机的布置噪音控制噪音控制 当局部吊顶的空间较小、无法布置风管时，为了降低风管机回风的噪声，在一定的条件下，可以采用吊顶回风，即把风管机所在的整个局部吊顶空间当作回风箱，风管机不采用下回风，而采用后回风，吊顶处的回风口仍开在电机的正下方，以方便检修电机，平面图及剖面图如下：吊顶回风2HVR-50KF/L1FZBp室内机的布置室内机的布置噪音控制噪音控制（3）吊顶回风时，风管机进风口与隔墙的净距离不小于100mm，风管机底部与吊顶之间的净距离不小于80mm，以确保足够的回风空间。（4）当吊顶无法方便打开时，无论在何种安装条件及安装方式下，室内机检修侧的吊顶处必须设置不小于450X450的检修口。（5）当有要求减少吊顶的开口时，同时考虑到检修电机的需要，可以在电机正下方的吊顶处设置一个长一点（同时可以检修到电机、电装盒、制冷剂管道）的回风口，兼做检修口。（1）吊顶回风的优点：节省安装费用，安装速度快，噪音低。（2）吊顶回风的条件：必须保证吊顶空间的密闭性，不得与走廊、卫生间及其它房间的吊顶相通。吊顶回风2HVR-28KF/L1FZBp室内机的布置室内机的布置噪音控制噪音控制HVR-224FG/SM1FZBp样本噪音52dB（A），HVR-280FG/SM1FZBp样本噪音54dB（A），均为三相电，不可调速。请注意8-12匹的风管机、新风机均为（面向出风）左接管。8、10匹及以上机型的风管机、新风机的风量、余压大，匹及以上机型的风管机、新风机的风量、余压大，安装后的实测噪音较大，因此一定要注意应用场合，不要用在安装后的实测噪音较大，因此一定要注意应用场合，不要用在办公室、会议室、多功能厅、大堂、走道、门厅等位置的吊顶办公室、会议室、多功能厅、大堂、走道、门厅等位置的吊顶内，内，可以用在噪声标准要求不高的厂房车间等地方，或者设置可以用在噪声标准要求不高的厂房车间等地方，或者设置在设备机房内，风管进出机房加在设备机房内，风管进出机房加70防火阀、消声器。防火阀、消声器。室内机的布置室内机的布置噪音控制噪音控制室外机布置室外机布置 室外机的布置室外机的布置室外机的布置必须满足检修和通风的需要。通风的基本要求：1热风能够排出去；2室外温度的风能够吸进来；3排风不短路（即不回流）；4保证排风量和进风量。室外机尽量放在屋顶、地面等通风良好的室外空间，当放置在阳台、设备间、避难层、凹槽、天井内时，一定要精心设计，通风百叶、防水等相关事宜要提前与业主沟通，确保通风顺畅、检修方便。1 热风一定要直接排到室外热风一定要直接排到室外 室外机周围是负压，室外机吸入的是室外机周围的空气，如果热风室外机周围是负压，室外机吸入的是室外机周围的空气，如果热风 没有直接排到室外、散走，而是积聚在室外机周围，就会被吸入室外机。没有直接排到室外、散走，而是积聚在室外机周围，就会被吸入室外机。任何一种没有将热风直接排出的方案都是不可取的。任何一种没有将热风直接排出的方案都是不可取的。（1）当不接风管时，室外机要布置在靠近外墙处，而不能布置在设备间、）当不接风管时，室外机要布置在靠近外墙处，而不能布置在设备间、阳台、凹槽内部。阳台、凹槽内部。室外机出风口中心水平截面温度场室外机出风口中心水平截面温度场 室外机布置在设备阳台内部室外机布置在设备阳台内部 室外机布置在靠近外墙处室外机布置在靠近外墙处 室外机的布置室外机的布置室外机出风口中心水平截面温度场室外机出风口中心水平截面温度场 室外机出风口中心水平截面速度场室外机出风口中心水平截面速度场 室外机布置在设备阳台内，向阳台内出风室外机布置在设备阳台内，向阳台内出风 室外机的布置要点室外机的布置要点 建筑物内部的天井通风情况很差，尽量避免将室外机布置在天井内，建筑物内部的天井通风情况很差，尽量避免将室外机布置在天井内，特别是室外机多层设置时，总风量较大，一定不要放在天井里。特别是室外机多层设置时，总风量较大，一定不要放在天井里。走廊走廊天井天井天井天井天井天井 室外机的布置要点室外机的布置要点任何一种没有将热风直接排出的方案都是不可取的。任何一种没有将热风直接排出的方案都是不可取的。多台风机共用一个大的出风管多台风机共用一个大的出风管利用夹层来出风利用夹层来出风 （2）当室外机布置在设备间、阳台、凹槽内部时，一定要加排风管，）当室外机布置在设备间、阳台、凹槽内部时，一定要加排风管，将热风引至外墙处或排风百叶处。将热风引至外墙处或排风百叶处。排风管一定要接上排风百叶或者要尽量靠近排风百叶，以免有部排风管一定要接上排风百叶或者要尽量靠近排风百叶，以免有部分热风泄露在设备间内。分热风泄露在设备间内。室外机的布置要点室外机的布置要点室外机布置在设备阳台内部，加设排风管室外机布置在设备阳台内部，加设排风管 排风管一定要尽量靠近排风百叶排风管一定要尽量靠近排风百叶 室外机的布置要点室外机的布置要点室外机布置在设备阳台内部室外机布置在设备阳台内部室外机加设排风管室外机加设排风管 室外机布置在设备小室内部室外机布置在设备小室内部室外机加设排风管室外机加设排风管 2 通风百叶一定要采用通风顺畅、阻力小的直百叶，方向水平或者向下、通风百叶一定要采用通风顺畅、阻力小的直百叶，方向水平或者向下、向外倾角为向外倾角为10度左右，百叶间距不小于度左右，百叶间距不小于80mm，整个百叶风口沿水平方，整个百叶风口沿水平方向的净面积不小于向的净面积不小于80%（扣除百叶的厚度、边框及支撑筋等），如下图：（扣除百叶的厚度、边框及支撑筋等），如下图：室外机的布置要点室外机的布置要点较好的百叶较好的百叶室外机的布置要点室外机的布置要点较好的百叶较好的百叶室外机的布置要点室外机的布置要点通透的护栏通透的护栏敞开式为最好敞开式为最好 室外机的排风百叶采用普通的防雨百叶时，出风净面积大幅缩小，阻室外机的排风百叶采用普通的防雨百叶时，出风净面积大幅缩小，阻力大幅增加，风量减少，部分排风被阻挡在室内；且出风速度降低、热风力大幅增加，风量减少，部分排风被阻挡在室内；且出风速度降低、热风易贴附在建筑外表面，形成热岛效应，易贴附在建筑外表面，形成热岛效应，因此，严禁使用因此，严禁使用。防雨百叶示意图防雨百叶示意图固定固定4545斜叶片百叶窗的局部阻力系数斜叶片百叶窗的局部阻力系数 如果采用净面积率为如果采用净面积率为0.40.4的防雨的防雨百叶做排风，局部阻力系数为百叶做排风，局部阻力系数为1313，当出风速度为当出风速度为5m/s5m/s时，百叶处的阻时，百叶处的阻力为：力为：2 2/2=13x1.2x5x5/2=195Pa/2=13x1.2x5x5/2=195Pa 当出风速度为当出风速度为4m/s4m/s时，百叶处的时，百叶处的阻力为：阻力为：2 2/2=13x1.2x4x4/2=124Pa/2=13x1.2x4x4/2=124Pa 远远超过了室外机的余压，而导远远超过了室外机的余压，而导致风量大幅减少，能力大幅下降。致风量大幅减少，能力大幅下降。防雨百叶遮挡严重，阻力很大，不能作为排风百叶。防雨百叶遮挡严重，阻力很大，不能作为排风百叶。通风百叶的设置是室外机通风百叶的设置是室外机布置方案中非常重要的一个因布置方案中非常重要的一个因素，素，因此需要提前书面给业主因此需要提前书面给业主提出百叶的具体要求，严禁采提出百叶的具体要求，严禁采用普通的防雨百叶。用普通的防雨百叶。3排风口的风速为排风口的风速为4-5.5m/s（顶出风机型）、（顶出风机型）、3-5m/s（侧出风机型），排（侧出风机型），排风管的风速不大于上述要求。风管的风速不大于上述要求。排风的风速越高，热风吹出的距离就越远，减少了热风回流的可能排风的风速越高，热风吹出的距
