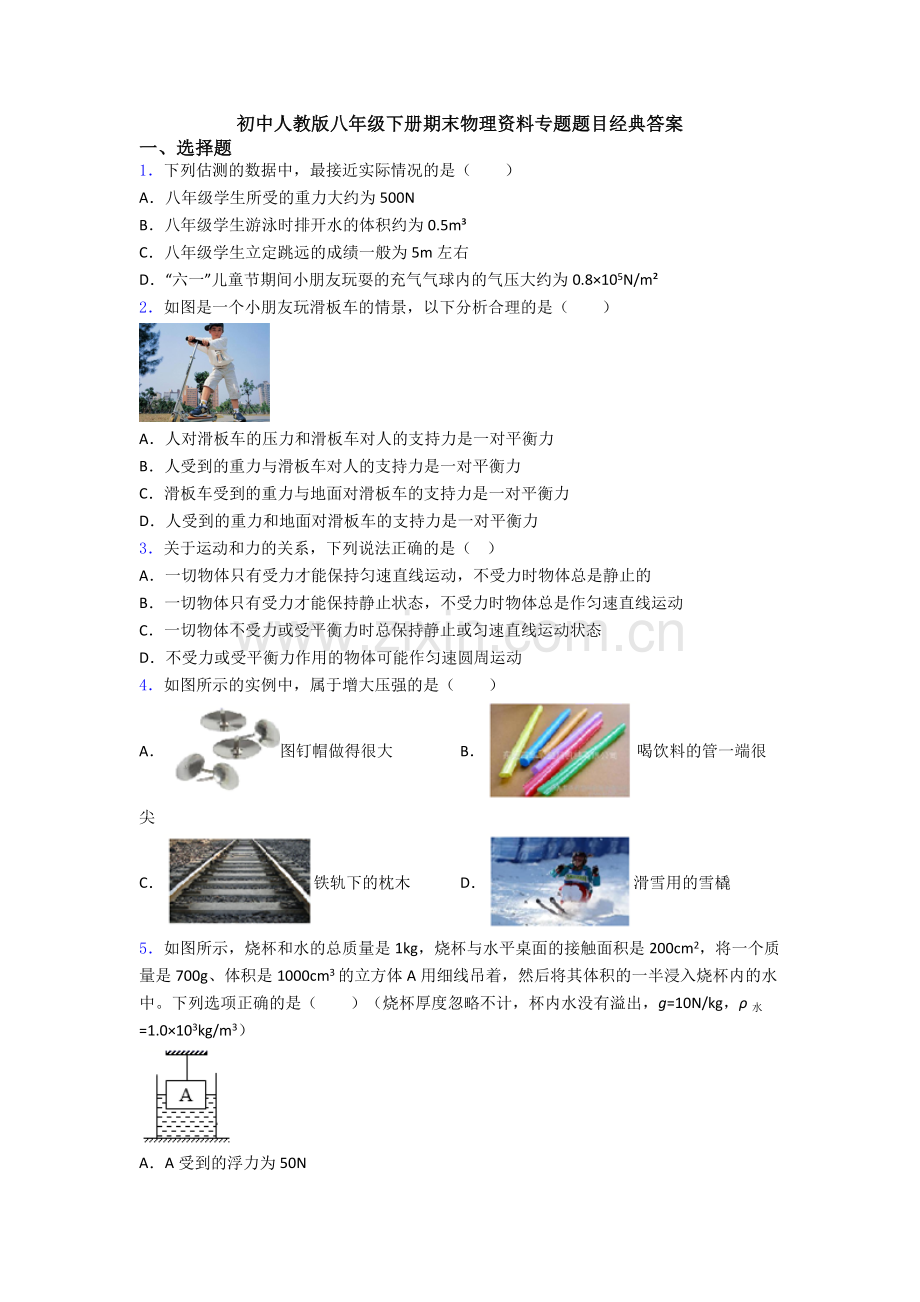

初中人教版八年级下册期末物理资料专题题目经典答案
一、选择题
1．下列估测的数据中，最接近实际情况的是（　　）
A．八年级学生所受的重力大约为500N
B．八年级学生游泳时排开水的体积约为0.5m³
C．八年级学生立定跳远的成绩一般为5m左右
D．“六一”儿童节期间小朋友玩耍的充气气球内的气压大约为0.8×105N/m²
2．如图是一个小朋友玩滑板车的情景，以下分析合理的是（　　）

A．人对滑板车的压力和滑板车对人的支持力是一对平衡力
B．人受到的重力与滑板车对人的支持力是一对平衡力
C．滑板车受到的重力与地面对滑板车的支持力是一对平衡力
D．人受到的重力和地面对滑板车的支持力是一对平衡力
3．关于运动和力的关系，下列说法正确的是（ ）
A．一切物体只有受力才能保持匀速直线运动，不受力时物体总是静止的
B．一切物体只有受力才能保持静止状态，不受力时物体总是作匀速直线运动
C．一切物体不受力或受平衡力时总保持静止或匀速直线运动状态
D．不受力或受平衡力作用的物体可能作匀速圆周运动
4．如图所示的实例中，属于增大压强的是（　　）
A．图钉帽做得很大 B．喝饮料的管一端很尖
C．铁轨下的枕木 D．滑雪用的雪橇
5．如图所示，烧杯和水的总质量是1kg，烧杯与水平桌面的接触面积是200cm2，将一个质量是700g、体积是1000cm3的立方体A用细线吊着，然后将其体积的一半浸入烧杯内的水中。下列选项正确的是（　　）（烧杯厚度忽略不计，杯内水没有溢出，g=10N/kg，ρ水=1.0×103kg/m3）

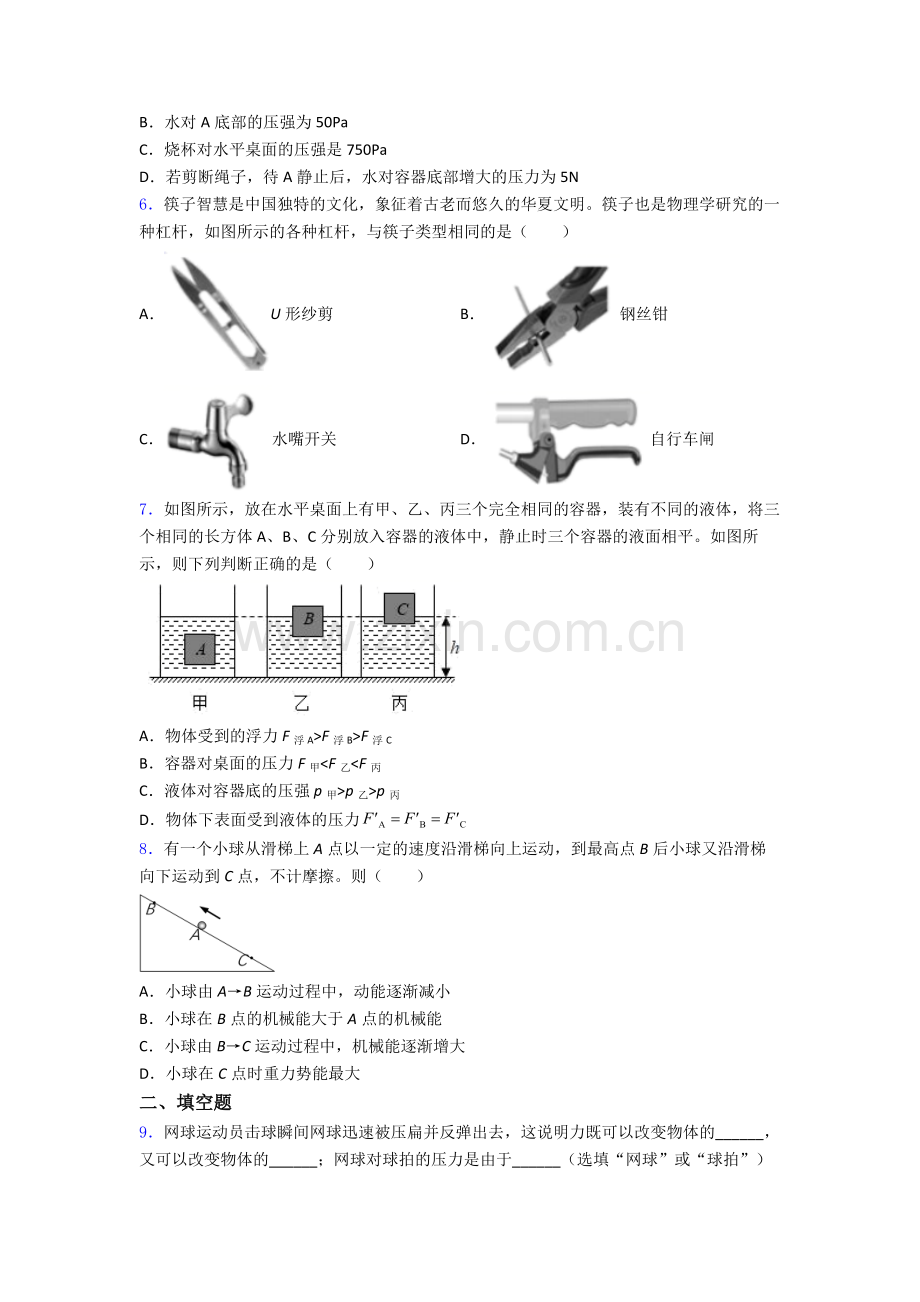

A．A受到的浮力为50N
B．水对A底部的压强为50Pa
C．烧杯对水平桌面的压强是750Pa
D．若剪断绳子，待A静止后，水对容器底部增大的压力为5N
6．筷子智慧是中国独特的文化，象征着古老而悠久的华夏文明。筷子也是物理学研究的一种杠杆，如图所示的各种杠杆，与筷子类型相同的是（　　）
A．U形纱剪 B．钢丝钳
C．水嘴开关 D．自行车闸
7．如图所示，放在水平桌面上有甲、乙、丙三个完全相同的容器，装有不同的液体，将三个相同的长方体A、B、C分别放入容器的液体中，静止时三个容器的液面相平。如图所示，则下列判断正确的是（　　）

A．物体受到的浮力 F浮A>F浮B>F浮C
B．容器对桌面的压力 F甲<F乙<F丙
C．液体对容器底的压强 p甲>p乙>p丙
D．物体下表面受到液体的压力
8．有一个小球从滑梯上A点以一定的速度沿滑梯向上运动，到最高点B后小球又沿滑梯向下运动到C点，不计摩擦。则（　　）

A．小球由A→B运动过程中，动能逐渐减小
B．小球在B点的机械能大于A点的机械能
C．小球由B→C运动过程中，机械能逐渐增大
D．小球在C点时重力势能最大
二、填空题
9．网球运动员击球瞬间网球迅速被压扁并反弹出去，这说明力既可以改变物体的______，又可以改变物体的______；网球对球拍的压力是由于______（选填“网球”或“球拍”）发生弹性形变而产生的。
10．在水平公路上骑自行车的时候，即使不踩踏板，车会由于______前进一段距离，但因为没有继续用力，它最终还是要停下来。这主要是由于不踩踏板时，自行车在前进过程中受到______的作用。
11．菜刀的刀刃要磨得很锋利目的是为了___________；汽车轮胎上的花纹的作用是通过增大 ___________来增大___________。
12．如图所示，斜面上的物体A在B的重力的作用下沿斜面向上匀速直线运动，请完成下列问题：

（1）画出木块A沿斜面匀速直线上升过程受力示意图______；
（2）物体A在上升过程中，动能______，重力势能______，机械能______。（均选填“变大”、“变小”、“不变”）
13．如图所示，一物体在水平向右的拉力F1作用下以1m/s速度在水平地面上匀速运动了10m，拉力F1所做的功为W1，功率为P1，若该物体在水平向右的拉力F2作用下以2m/s的速度在同一水平地面上匀速运动了10m，拉力F2所做的功为W2，功率为P2，则W1_______W2，P1_______P2（选填“>”、“<”或“=”）。

14．在火车站或地铁站的站台上，离站台边缘1m左右的地方标有一条安全线，人必须站在安全线以外的位置上候车，这是因为列车驶过时，其两侧空气流动速度___，气压___，人靠近时容易被压向列车而发生危险．
15．体育老师要求学生采用如图 17 所示站姿锻炼手臂力量：双脚并拢，脚尖O 触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A 点，B 为人体重心所在位置。锻炼时，躯体伸直，手臂伸直和弯曲动作交替进行。

（1）图示状态的人体可看作以 O 为支点的杠杆。画出其动力、动力臂及阻力、阻力臂_______。此时，人体相当于一个________杠杆（选填：“省力”、“费力”、“等臂”） 。
（2）若要估测手臂伸直时手掌对墙壁的总压力 F。可用体重计称量出人体的体重（质量）m：用卷尺分别测量出_________和______。则压力=_________（用测得的物理量和已知量表示，g 为已知量）。
（3）小芳力气小，锻炼时想减小手掌对墙壁的压力， 合理的做法是___________。
16．将一个漂浮在油面上的立方体工件用竖直向下的力F缓缓地压入油内，如图甲所示，工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示。已知力F为负值时，表明它的方向与原来的方向相反，油的密度为___kg/m³，已知容器底面积为5000cm³，从漂浮到F=400N的过程中，重力对工件做的功为_______J。

三、解答题
17．小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。

18．如图所示，画出铅球对手的作用力F对支点O的力臂l。

19．如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。

20．某实验小组的同学对两根原长都为8cm、粗细不同的A、B橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，如图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量x，根据多组测量数据做出的图线如图乙所示。

（1）当在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为______cm。
（2）分别用这两根橡皮筋制成了如图丙所示两测力计，它们外壳相同，刻度线分布情况相同，则用橡皮筋______（选填“A”或“B”）制成的测力计测量的精确程度较高。
（3）若将本实验中A、B两根橡皮筋并联起来代替弹簧测力计，能够测量力的最大值为______N。
（4）实验小组同学想利用丙图中A橡皮筋测力计制作一个直接测量液体密度的“密度计”。他们用同一小桶分别盛满了2种液体，用A橡皮筋测力计分别测出液体和小桶的总重力，下表是2次测得的总重力及对应液体的密度（g取10N/kg）。则该密度计的零刻度线应标记在A橡皮筋测力计刻度板上______N的位置。
液体种类
酒精
植物油
弹簧测力计的示数F（N）
2.6
2.7
液体密度(103kg/m3)
0.8
0.9

21．小华用表面粗糙程度不同的毛巾、木板、玻璃等器材探究“阻力对物体运动的影响”，实验过程及现象如图所示。

（1）使小车从斜面的同一位置自由滑下的目的是______；
（2）分析实验中现象可发现，小车受到的阻力越小，小车运动的路程就越______；如果不受阻力，运动的小车将______；
（3）整个实验中，小车在三种粗糙程度不同的表面克服阻力做的功是______（填“相等”或“不相等”）的。
二
22．小亮在探究“水沸腾时温度变化的特点”的实验中；

甲 乙 丙
（1）如图甲是小亮根据实验数据绘制的温度－时间图象。由图像可知：水的沸点是______；观察水沸腾前和沸腾时水中气泡上升过程的两种情况如图乙所示，则图乙中______是水沸腾时的情况；
（2）如图丙示，在一个标准大气压下，烧杯甲和烧杯乙内都装有水，用酒精灯加热烧杯使甲杯中水沸腾，若不断加热，乙烧杯中水______（选填“能”或“不能”）沸腾。原因：______。
二
23．小明设计了如图所示的实验来探究“浮力的大小跟排开液体所受重力的关系”。

（1）实验的最佳顺序是（____）
A．甲、乙、丙、丁
B．丁、甲、乙、丙
C．乙、甲、丁、丙
（2）图乙中物体受到的浮力是______N。通过实验可得到的结论是：浸在液体中的物体，受到的浮力大小等于______（选填“G 物”或“G 排液”）。
（3）以下情况会影响结论的是（____）
A．图乙中物体浸入前水面未达到溢水口 B．图乙中物体未全部浸没在水中
（4）将图乙中的水换成浓盐水，物体受到的浮力______（选填“变大”、“变小”或“不变”）。
（5）小明利用上述实验中的器材和木块，探究“漂浮在液面上的物体所受浮力的大小是否遵循阿基米德原理”，实验过程中______（选填“甲”、“乙”、“丙”或“丁”）步骤不需要弹簧测力计。
（6）若要探究物体所受浮力大小与物体的密度是否有关，应该选择下图中的______（选填字母）两个物体，并将它们浸没在______（选填“同种”或“不同种”）液体中，测出其所受浮力的大小进行比较。

（7）接着小明又拓展了一个实验，将装满水的溢水杯放到电子秤上，再用弹簧秤挂着铜块，将其缓慢浸入溢水杯的水中，如右图所示。在铜块浸入水的过程中，溢水杯底所受水的压强将______（选填“变大”、“不变”或“变小”下同），电子秤的读数将______。
24．某实验小组在用“模拟打桩”来探究“影响重力势能大小的因素”，已知物体质量的关系为m1=m2<m3，使用的器材有沙子、木桩等。实验时，让重物从木桩正上方的某一高度处自由下落将木桩打入沙中，三次实验木桩进入沙中的深度如图所示：

（1）本实验被研究的物体是___________（选填“重物”或“木桩”）；
（2）选择a和c两图实验进行分析，可以探究物体重力势能大小与___________的关系；
（3）为了探究重力势能大小与高度的关系，应让质量相同的物体，从___________（选填“相同高度”或“不同高度”）由静止自由放下。结论：当质量一定时，物体所处的高度越大，重力势能越___________；
（4）你认为本实验中影响实验结果的因素主要有___________。（写出一项即可）
25．学习了杠杆知识后，小红利用身边的物品来探究杠杆平衡条件。如图所示，她选择的器材有：铅笔、橡皮块若干（每块橡皮重力为0.1N）、细线、刻度尺等。

（1）她将细线大致系在铅笔的中部位置，铅笔静止后如图甲所示，此时铅笔______（选填“是”或者“不是”）处于平衡状态，若想调节铅笔水平平衡，她应将细线向______（选填“左”或“右”）移动；
（2）调节水平平衡后，她用细线绑定数量不等的橡皮块挂在杠杆支点两侧，移动其位置，使杠杆仍在水平位置平衡，如图乙所示，并将所测数据记录在下表中：
动力（N）
支点到动力作用点的距离OA（m）
阻力（N）
支点到阻力作用点的距离（m）
（）
（）
0.2
0.02
0.1
0.04
0.004
0.004
记录数据后，小红便分析得出了如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”。你认为小红实验中的不足之处是______，为了进一步完善实验，得到正确的结论，接下来的做法还应该多次改变力的______并进行实验；
（3）在实验过程甲，铅笔水平平衡后（如图乙），小红不小心将前端细长的铅笔芯弄断了（如图丙），她立刻将铅笔稳住，并将铅笔芯放到左端细线上方固定（如图丁），则松手后铅笔______；
A．左端下沉 B．右端下沉 C．仍然水平平衡
（4）本次实验在挂橡皮块之前，小红将铅笔调节在水平位置平衡，这样做的好处是：既可以消除铅笔重力对实验的影响，还可以______；
（5）小红发现杠杆在生活中应用比较广泛，其中我们吃饭时使用的筷子也是杠杆，它属于______杠杆；
（6）学习了功的知识后，小红回看之前杠杆记录的数据，她想能否将的单位换成J？根据功的定义，你觉得可以换吗？______（选填“可以”或“不可以”）。
26．质量为10千克的物体，在水平拉力作用下沿水平地面向右做匀速直线运动，物体受到地面对它的摩擦力为物体所受重力的0.2倍，求
（1）物体受到的重力。
（2）物体受到的水平拉力。
27．如图所示是一辆“都市蚂蚁”概念车，这款概念车小巧实用，有利于缓解城市交通拥堵。下表是该款概念车的部分主要参数。该车在水平地面上匀速行驶时受到的阻力为其总重的0.2倍，g取10N/kg。
质量m/kg
360
轮胎与地面的总接触面积S/cm2
200
总体积V/m3
0.8
（1）求该车空载停在水平路面上时对水平面的压力。
（2）当两人坐上该车时，车对水平地面的压强为2.5×105Pa，求车上两人的总质量。
（3）若该车载人后总质量为450kg，当其在水平路面上匀速行驶；
①求此过程中该车受到的牵引力；
②若此载人概念车不慎落入水中，假设该车密闭较好一直未进水，求载人概念车在水中静止时受到的浮力。

28．已知斜面的长为4m，高为2m，小明同学沿斜面用大小为300N的拉力，将重为400N的木箱由斜面底端匀速拉到顶端（绳重不计）。求：
（1）小明对木箱做的有用功；
（2）斜面的机械效率（结果保留到0.1%）；
（3）斜面对木箱施加的摩擦力。

【参考答案】
一、选择题
1．A
解析：A
【详解】
A．八年级学生所受的重力大约为500N，符合实际，故A符合题意；
B．八年级学生游泳时排开水的体积约为0.05m³，故B不符合题意；
C．八年级学生立定跳远的成绩一般为2m左右，故C不符合题意；
D． “六一”儿童节期间小朋友玩耍的充气气球内的气压大于外界大气压，大约为1.1×105N/m²，故D不符合题意。
故选A。
2．B
解析：B
【详解】
A．人对滑板车的压力和滑板车对人的支持力作用在不同的物体上，不是一对平衡力，故A不符合题意；
B．人受到的重力与滑板车对人的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故B符合题意；
C．滑板车受到的重力与地面对滑板车的支持力大小并不相等，不是一对平衡力，故C不符合题意；
D．人受到的重力和地面对滑板车的支持力大小并不相等，不是一对平衡力，故D不符合题意。
故选B。
3．C
解析：C
【详解】
A．由牛顿第一运动定律可知，当物体不受力时，会保持静止或匀速直线运动状态，故A错误；
B．由牛顿第一运动定律可知，当物体不受力时也有可能保持静止状态，故B错误；
C．由牛顿第一运动定律可知，一切物体不受力时，总保持静止或匀速直线运动状态；由力的平衡可知，当物体受平衡力时运动状态不变，总保持静止或匀速直线运动状态，故C正确；
D．作匀速圆周运动的物体受力状态发生改变，处于非平衡状态，故D错误。
故选C。
4．B
解析：B
【详解】
A．图钉帽做得很大，是在压力一定时，增大受力面积减小压强，故A不符合题意；
B．喝饮料的管一端很尖，是在压力一定时，减小受力面积来增大压强，故B符合题意；
C．铁轨铺在枕木上，是在压力一定时，增大受力面积减小对路基的压强，保护路基，故C不符合题意；
D．滑雪用的雪橇。是在压力一定时，增大受力面积减小对地面的压强，故D不符合题意。
故选B。
5．C
解析：C
【详解】
A．立方体A的体积
1000cm3=1×10-3m3
立方体A一半浸入水中时受到的浮力
F浮=ρ水gV排=1.0×103kg/m3×10N/kg××1×10-3m3=5N
故A错误；
B．体积是1000cm3的立方体A，则A的边长为10cm，则正方体A浸入一半，即浸入
5cm=0.05m
则水对A底部的压强
p=ρ水gh=1.0×103kg/m3×10N/kg×0.05m =500Pa
故B错误；
C．烧杯对水平桌面的压力等于烧杯和水的重力、物体A对水向下的作用力之和，即
F＝G杯和水+F浮＝1kg×10N/kg+5N＝15N
烧杯与水平桌面的接触面积
S=200cm2=0.02 m2
则烧杯对水平桌面的压强

故C正确；
D．立方体A的重力
GA＝mAg＝0.7kg×10N/kg＝7N
立方体A一半浸入水中时受到的浮力是5N，重物立方体完全浸入受到的浮力为10N。故剪断绳子，待A静止后，处于漂浮状态，此时浮力等于自身重力变为7N；由于力的作用是相互的，水对A有向上的浮力，物体A对水有向下压力，所以水对烧杯底部增大的压力即浮力的变化量

故D错误。
故选C。
6．A
解析：A
【详解】
筷子是动力臂小于阻力臂，故动力大于阻力，故筷子是费力杠杆。
A．U形纱剪是动力臂小于阻力臂，故动力大于阻力，故是费力杠杆，故A符合题意；
B．钢丝钳是动力臂大于阻力臂，故动力小于阻力，故是省力杠杆，故B不符合题意；
C．水嘴开关是轮轴，是动力臂大于阻力臂，故动力小于阻力，故是省力杠杆，故C不符合题意；
D．自行车闸是动力臂大于阻力臂，故动力小于阻力，故是省力杠杆，故D不符合题意。
故选A。
7．B
解析：B
【详解】
由题知，三个长方体A、B、C是相同的，则它们的重力、密度和体积均相同。
A．根据图示可知，A悬浮，B、C漂浮，则物体所受的浮力与自身的重力相等，且三个相同长方体的重力相同，所以
F浮A=F浮B=F浮C
故A错误；
B．由图知，物体排开液体的体积关系为
V排甲>V排乙>V排丙
且
F浮A=F浮B=F浮C
所以，由F浮=ρ液gV排可知三种液体的密度关系
ρ甲<ρ乙<ρ丙
根据图示可知，丙液体的体积最大，且丙液体的密度最大，由m=ρV可知，丙液体的质量最大；而甲液体的体积最小、密度最小，则甲液体的质量最小；且A、B、C三个物体相同，容器也相同，所以丙容器对桌面的压力最大，其次是乙，最小的是甲，故容器对桌面的压力
F甲<F乙<F丙
故B正确；
C．因为三种液体的密度
ρ甲<ρ乙<ρ丙
且液体的深度相同，所以由p=ρgh可知，液体对容器底的压强
p甲<p乙<p丙
故C错误；
D．物体上、下表面受到液体的压力差等于物体受到的浮力，甲浸没在液体中，则甲下表面受到的压力大于浮力；乙丙上表面受到的压力为零，因此乙丙下表面受到液体的压力等于浮力，且相等，即

故D错误。
故选B。
8．A
解析：A
【分析】
本题考查机械能的变化及守恒。
【详解】
A．小球由A向B运动的过程中，速度越来越慢，而小球的质量保持不变，所以动能逐渐减小，故A说法正确；
BC．小球在滑梯上运动的过程中，不计摩擦，所以整个过程机械能守恒，所以B点和A点的机械能大小一样，B 到C的过程中机械能不变，故BC说法都不正确；
D．小球在整个过程中质量保持不变，C点相对其它点而言，高度最低，所以重力势能最小，故D不正确。
故选A。
二、填空题
9．形状 运动状态 网球
【详解】
[1][2] 力的作用效果有两个：①力可以改变物体的形状即使物体发生形变。②力可以改变物体的运动状态。击球瞬间网球迅速被压扁并反弹出去，这说明力既可以改变物体的形状，又可以改变物体的运动状态。
[3]物体发生弹性形变而产生的力叫弹力。网球对球拍的压力是由于网球发生形变产生的弹力。
10．惯性 阻力
【详解】
[1]骑自行车的时候，即使不踩踏板，车都会向前运动一段距离，这是因为自行车具有惯性，能维持原来的运动状态。
[2]运动的物体最终停下来是因为受到了阻力，不踩踏板，自行车停下来是因为自行车在运动过程中受到了阻力。
11．减小受力面积增大压强 接触面粗糙程度 摩擦力/摩擦
【详解】
[1]刀要磨得很锋利是在压力一定时，通过减小受力面积来增大压强。
[2][3]汽车轮胎上的花纹是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
12．A
解析： 不变 变大 变大
【详解】
（1）[1]木块A沿斜面匀速直线上升过程受到了重力，斜面给其的支持力，沿绳的拉力和沿斜面向下的摩擦力，故先找到物体的重心，过重心画一条竖直向下的线段，并在末端标上箭头和G，过重心画一条垂直于斜面向上的线段，并在末端标上箭头和FN，沿绳方向画一条向上的线段，并在末端标上箭头和F，过重心画一条沿斜面向下的线段，并在末端标上箭头和Ff，故如下图所示：

（2）[2][3][4]物体A在上升过程中，由于匀速，即速度不变，故动能不变；高度增加，故重力势能变大；而重力势能和动能之和即为机械能，故机械能变大。
13．F
解析：= <
【详解】
[1]对物体在水平方向进行受力分析，物体受到拉力和滑动摩擦力，两次拉动物体时物体都做匀速直线运动，说明物体水平方向处于二力平衡状态，所以物体所受的拉力等于滑动摩擦力，因为滑动摩擦力和接触面所受压力及接触面的粗糙程度有关，两次都在同一水平面上拉动，所以两次物体所受滑动摩擦力大小相同，即两次拉力相同，又因为两次都沿着水平方向移动了10m，根据公式W=Fs可得，两次拉力做的功相等。即
W1=W2
[2]两次拉力大小相同，但第一次拉动时速度小于第二次，根据公式

可知，第一次的功率小于第二次的功率。即
P1<P2
14．快 小
【详解】
人离火车太近，火车开动时，使人和火车之间的空气流动速度快，压强变小，离站台远的地方气体相对流速较慢，压强较大，人在内外压强差的作用下，被强大的气流压向列车，从而造成危险．
15．省力 动力臂L1 阻力臂L2 脚尖站得离墙壁近一点
【详解】
（1）[1]动力为墙壁对手的支持力，动力臂为支点O到支持力的作用线的距离，阻力为人的重力，阻力
解析： 省力 动力臂L1 阻力臂L2 脚尖站得离墙壁近一点
【详解】
（1）[1]动力为墙壁对手的支持力，动力臂为支点O到支持力的作用线的距离，阻力为人的重力，阻力臂为支点到重力的作用线的距离，如图所示：

[2]从图中可以看出，动力臂大于阻力臂，是省力杠杆。
（2）[3][4][5]物体间里的作用是相互的，手臂伸直时手掌对墙壁的总压力 F与墙壁对手臂的支持里F1大小相等，由杠杆平衡条件得

因此应该还要测出的物理量为动力臂L1、阻力臂L2。
（3）[6]脚尖站得离墙壁近一点，小芳重力不变， L1增大，L2减小，墙壁对手的支持里减小，压力减小。
16．8×10³ 40
【详解】
[1]由图乙可知，A点在CB的延长线上，且h与F是一次函数关系，设为
h=kF+b
函数过（0，0.2）和（600，0.5）两点，所以可解得函数为
h=5×
解析：8×10³ 40
【详解】
[1]由图乙可知，A点在CB的延长线上，且h与F是一次函数关系，设为
h=kF+b
函数过（0，0.2）和（600，0.5）两点，所以可解得函数为
h=5×10-4F+0.2
当h=0时（即物体刚离开液面），解得F=-400；由题意可知它表示的量就是工件受到的重力，即当浸入深度为0时（工件在空气中），要用400N的力向上提起，所以工件的重力G=400N，C点所对应状态，即工件刚好完全浸入h=0.5m，即立方体工件的边长是0.5m，当浸入深度为0.2m时，F=0，说明工件处于漂浮状态，此时
V排=Sh浸=0.5m×0.5m×0.2m=0.05m3
工件处于漂浮，则
F浮=G
ρ油gV排=G
则油的密度
ρ油==0.8×103kg/m3
[2]由图乙可知，当浸入深度为0.2m时，F=0，说明工件处于漂浮状态，当F=400N时，工件的下底面与油面的距离为0.4m，工件下降时，同时液面上升，所以此时工件下底面比漂浮时向下运动了0.1m，工件的重心下降0.1m，重力对工件做的功
W=Gh=400N×0.1m=40J
三、解答题
17．【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：
解析：
【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：

18．【详解】
过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：
解析：
【详解】
过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：

19．【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示

20．A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与
解析：A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与受到接力F成正比例函数的关系，即FA=kAΔxA，由图知，当FA=5N，ΔxA=10cm，带入数据得kA=0.5N/cm，因此FA=0.5ΔxA，在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为

（2）[2]由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长10cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高。
（3）[3]将与本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，两根橡皮筋伸长的长度相等，由图可知，在拉力作用下B先达到最大伸长量15cm，A橡皮筋的伸长量也为15cm；当伸长量为15cm时，橡皮筋B上的力为15N，因为橡皮筋的伸长与受到的拉力成正比，所以橡皮筋A上的力为

根据二力合成可得受到的最大拉力为
15N+7.5N=22.5N
（4）[4]液体的重力
G液=mg=ρ液gV
测量液体密度时，弹簧测力计的示数
F=G桶+G液
测量酒精时
G桶+0.8×103kg/m3×V×10N/kg=2.6N①
测量植物油时
G桶+0.9×103kg/m3×V×10N/kg=2.7N②
将①②两式联立，解方程组得G桶=1.8N，该密度计的零刻度线应标记在A橡皮筋测力计刻度板上1.8 N的位置。
21．小车到达水平面时速度相同 远 匀速直线运动 相等
【详解】
（1）[1]实验时让小车从斜面的同一高度静止滑下，其目的是让小车达到斜面底端的时候获得相同的速度。
（2）[2]
解析：小车到达水平面时速度相同 远 匀速直线运动 相等
【详解】
（1）[1]实验时让小车从斜面的同一高度静止滑下，其目的是让小车达到斜面底端的时候获得相同的速度。
（2）[2][3]物体受到的阻力就越小，速度减小的就越慢，因此物体运动的距离就越远；并由此推想出进一步的结论，如果运动的物体不受外力作用，它将以恒定速度做匀速直线运动。
（3）[4]实验中，小车的质量始终不变，小车到达水平面时的速度相同，因此，小车具有的动能相同，也就是说，小车的做功能力是相同的，最终克服阻力做的功也是相等的。
二
22．a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体
解析：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体积越来越大。所以，图乙中a是水沸腾时的情况。
（2）[3][4]甲杯中水沸腾后温度保持100℃不变，若不断加热，乙烧杯中水能达到100℃，但由于甲杯中水和乙烧杯水的温度一样，乙烧杯水不能继续吸热，就不能沸腾。
二
23．B 1 G排液 A 变大 乙 CD 同种 不变 不变
【详解】
(1)[1]为了减小误差，应该先测空筒重力，之后测出物体的重力，再将物体
解析：B 1 G排液 A 变大 乙 CD 同种 不变 不变
【详解】
(1)[1]为了减小误差，应该先测空筒重力，之后测出物体的重力，再将物体浸入水中，收集溢水杯中排出的水，最后，测量溢出的水与小筒的总重。故最优顺序为丁、甲、乙、丙。
(2)[2][3]物体重2N，物体浸在水中后，测力计示数为1N，那么，物体受到的浮力的大小为
F=2N-1N=1N
根据实验数据可以知道，排开的水的重力为
G排液=1.5N-0.5N=1N
从这两个数据可以初步得出结论：浸在液体中的物体，受到的浮力大小等于排开的液体的重力。
(3)[4]若水面未到溢水口，则物体排的水未全部进入小筒，会影响实验数据的准确性。物体未全部浸没在水中，只是与全部浸没时受到的浮力不同，但不影响实验数据的准确性。故选A。
(4)[5]盐水的密度大于水的密度。在物体排开的液体体积相同的情况下，根据阿基米德原理可以知道，物体受到的浮力会增大的。
(5)[6]当物体漂浮在水面上时，处于平衡状态，受到的浮力与自身重力相等，所以，乙步骤不需要测力计。
(6)[7]根据控制变量法的要求，选择的两个物体体积应该相等，密度不同。故选择C、D两个物体。
[8]根据控制变量法的要求，只是变更物体的密度，其他因素不变，故应研究这两个物体在同种液体中受到的浮力情况。
(7)[9]物体浸入水中后，水会流出，杯中水的深度不变，根据液体压强特点可以知道，水对杯底的压强是不变的。
[10]水对杯底的压强不变，杯底的面积未变，根据公式
F=pS
可以知道，水对杯底的压力不变，杯的重力不变，故杯对秤的压力是不变的。所以秤的读数不变。
24．重物 质量 不同高度 大 沙子是否均匀等
【详解】
（1）[1]在探究“影响重力势能大小的因素”的实验中，比较的是重物在不同因素下的重力势能的大小，所以探究对象是重物
解析：重物 质量 不同高度 大 沙子是否均匀等
【详解】
（1）[1]在探究“影响重力势能大小的因素”的实验中，比较的是重物在不同因素下的重力势能的大小，所以探究对象是重物。
（2）[2]分析a和c两图实验可知，重物的高度相同，质量不同，所以可以探究物体重力势能大小与质量的关系。
（3）[3][4]探究重力势能与高度的关系，必须保证物体的质量相等，从不同高度由静止自由放下，图a和图b物体的质量相同，图b物体的位置较高，木桩陷入沙中的深度较深，重力势能较大，可以得到当质量一定时，物体所处的高度越大，重力势能越大。
（4）[5]通过实验已知物体的重力势能与物体的质量和高度有关，但是在实验过程中若操作不当可能会影响实验结果。因为需要通过木桩陷入沙中的深度来判断重物重力势能的大小，若沙子铺垫不均匀，可能会导致实验结果有问题。
25．是 左 见解析 大小、方向和作用点 B 方便测量力臂 费力 不可以
【详解】
（1）[1]图甲中，铅笔处于静止，是处于平衡状态。
[2]图甲中，细线
解析：是 左 见解析 大小、方向和作用点 B 方便测量力臂 费力 不可以
【详解】
（1）[1]图甲中，铅笔处于静止，是处于平衡状态。
[2]图甲中，细线左端铅笔下沉，则左端铅笔的质量大，所以应向左移动细线。
（2）[3]小红只进行了一次实验便得出结论，这样得出的结论具有偶然性。
[4]小红接下来应改变力的大小、方向和作用点，进行多次实验，才能得出具有普遍性的结论。
（3）[5]由图丁知，把折断的铅笔放到左端细线下方向固定，对于杠杆来说，杠杆两侧的重力不变，但杠杆左侧的力臂变短，根据杠杆的平衡条件知
G左L左<G右L右
杠杆不能在水平位置平衡，且右端会正沉，故B正确。
（4）[6]在实验前，调节铅笔在水平位置平衡，可以消除铅笔重力对实验的影响，还方便测量力臂。
（5）[7]吃饭时使用的筷子的动力臂小于阻力臂，使用时可以省距离，所以是费力杠杆。
（6）[8]功等于力与物体在力的方向上通过的距离的乘积，功的单位是J，而杠杆平衡条件中力与力臂垂直，所以力与力臂的乘积不是功，不能把表格中的单位N⋅m换成J。
26．（1）98N（2）19.6N
【分析】
根据“质量为10千克的物体，在水平拉力作用下沿水平地面向右做匀速直线运动”可知吗，本题考查质量与重力的关系、二力平衡，根据重力计算公式、二力平衡的条件进行求解
解析：（1）98N（2）19.6N
【分析】
根据“质量为10千克的物体，在水平拉力作用下沿水平地面向右做匀速直线运动”可知吗，本题考查质量与重力的关系、二力平衡，根据重力计算公式、二力平衡的条件进行求解。
【详解】
(1)物体的重力：
G=mg=10kg×9.8N/kg=98N
(2)因为物体受到地面对它的摩擦力为物体受重力的0.2倍，所以物体受到的摩擦力：
f=0.2G=0.2×98N=19.6N
因为物体做匀速直线运动时，受到的摩擦力和水平拉力是一对平衡力，所以水平拉力：
F=f=19.6N
答：(1)物体受到的重力为98N。
(2)物体受到的水平拉力为19.6N。
27．（1）3600N；（2）140kg；（3）①900N；②4500N
【详解】
解：（1）该车空载停在水平路面上时对水平面的压力
（2）当两人坐上该车时，车对水平地面的压强为2.5×105Pa，根据
解析：（1）3600N；（2）140kg；（3）①900N；②4500N
【详解】
解：（1）该车空载停在水平路面上时对水平面的压力

（2）当两人坐上该车时，车对水平地面的压强为2.5×105Pa，根据可知车对水平地面的压力

则人和车的总重力

车上两人的总重力

车上两人的总质量

（3）①若该车载人后总质量为450kg，则总重力

当其在水平路面上匀速行驶时，处于平衡状态，所受牵引力

②若此载人概念车不慎落入水中，假设该车密闭较好一直未进水，若载人概念车在水中浸没时排开水得体积为

受到的浮力
＞ G总
所以，载人车会漂浮在水面，浮力等于重力等于4500N。
答：（1）该车空载停在水平路面上时对水平面的压力为3600N；
（2）车上两人的总质量为140kg；
（3）①此过程中该车受到的牵引力为900N；
②载人概念车在水中静止时受到的浮力为4500N。
28．（1）800J；（2）66.7%；（3）100N
【详解】
解：
