八年级物理下册作图题试卷培优测试卷

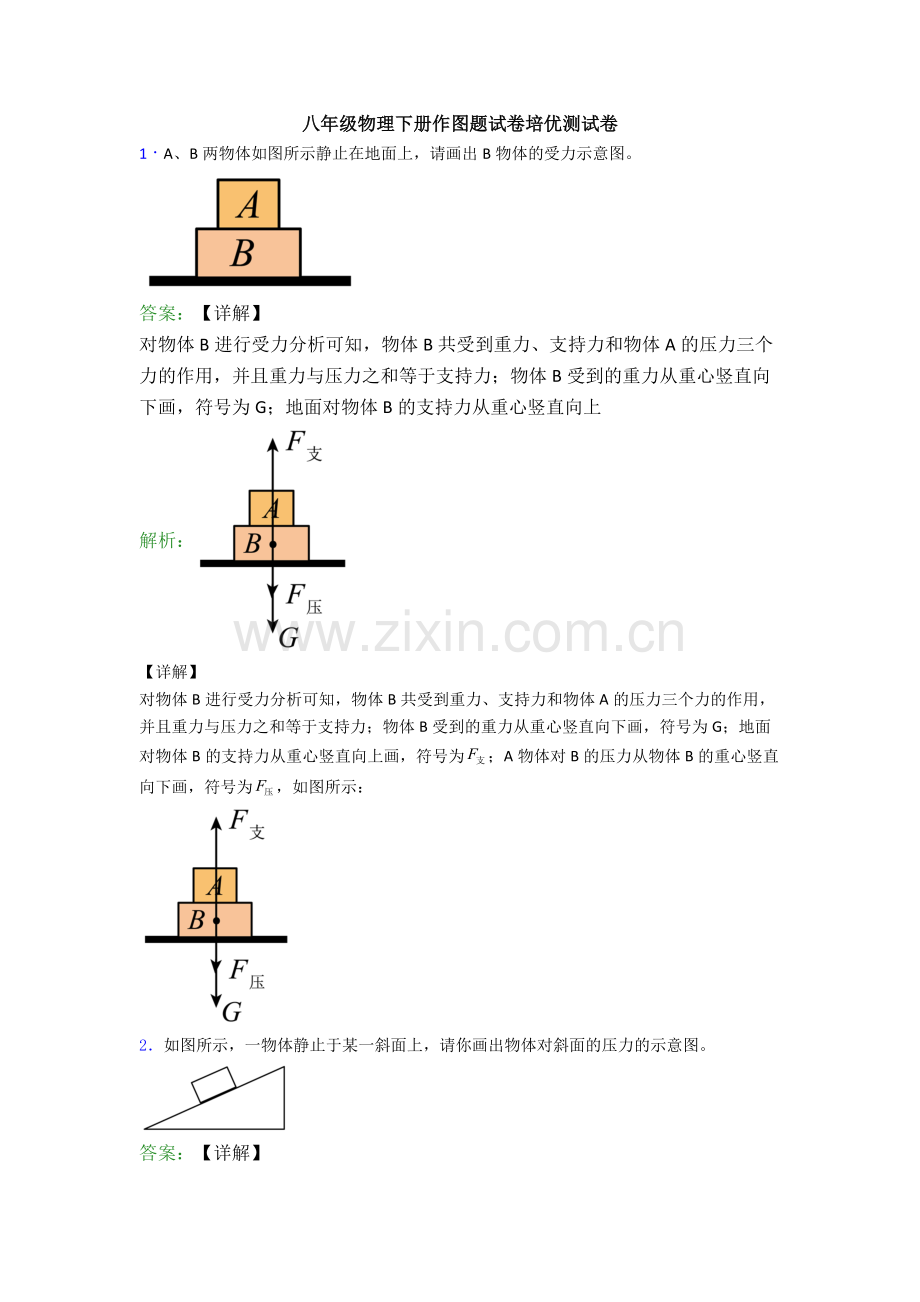

1．A、B两物体如图所示静止在地面上，请画出B物体的受力示意图。

答案：【详解】
对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上
解析：
【详解】
对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上画，符号为；A物体对B的压力从物体B的重心竖直向下画，符号为，如图所示：

2．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。

答案：【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：
解析：
【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：

3．如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。

答案：【详解】
由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，
解析：
【详解】
由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，长方体则受到斜面的支持力F作用在物体上，方向垂直于斜面向上，作用点在物体的重心，如图

4．重为10牛的物体静止在斜面上，对斜面的压力为6牛，请用力的图示法在图中画出斜面受到的压力。

答案：【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
解析：
【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
5．如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F。

答案：【详解】
物体A对斜面的压力，作用点在斜面上，大小F=3N，方向是垂直于斜面向下，选标度为1N，如图所示：
解析：
【详解】
物体A对斜面的压力，作用点在斜面上，大小F=3N，方向是垂直于斜面向下，选标度为1N，如图所示：

6．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。

答案：【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后
解析：
【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示：

7．请在图中画出杠杆受到的阻力F2，并画出使杠杆在图示位置平衡最小的动力F1，保留作图痕迹。

答案：【详解】
由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的
解析：
【详解】
由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接OA，过A点做OA的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于OA向上，如图所示：

8．如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。

答案：【详解】
支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图
解析：
【详解】
支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图

9．如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。

答案：【详解】
过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：
解析：
【详解】
过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．（1）如图所示，请你画出这个静止在墙角的球所受力的示意图________。

（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法________。

答案：【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡
解析：
【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示

（2）[2]用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示

12．画出人站在地面利用如图滑轮组提升重物的正确绕线。

答案：【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：
解析：
【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：

13．（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_______；
（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力______。

答案：【详解】
（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：
解析：
【详解】
（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：

（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：

14．如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。

答案：【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
解析：
【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示

15．在图中按最省力的要求，画出滑轮组绳子的绕法。

答案：【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
解析：
【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
