一、工程概述
该改造工程的施工测量方案是针对一座现有变电站改造设计的方案。该变电站位于城市中心，周围环境较为复杂，施工条件较为复杂。该工程的主要改造内容包括：新建一座35kV配电变电站，增设一组20kV进线及6台10kV/0.4kV箱变。变电站的主要构成部分包括：主变、6kV母线、20kV母线、10kV母线及箱变等组成。该工程的施工测量方案将对上述施工内容进行详细阐述。
二、测量任务
1. 桩位测量：对变电站范围和相关工程区域进行桩位测量，标志出现场地形和地貌概况，并记录下数据信息。
2. 地形线测量：对变电站周边区域进行地形线测量，绘制出地形剖面图，标志出梯度等参数，并记录下数据信息。
3. 埋地管道测量：对进出变电站的各类管道进行测量，记录管道的材料、规格、长度、埋深等参数，并标志出管道所在位置，为施工提供参考。
4. 基础尺寸测量：对变电站建筑物的基础进行测量，记录其尺寸和高程自然条件、标签等参数，并绘制建筑的立面图和平面图。
5. 配套安装测量和调整：在原变电站安装点及其周边区域进行配套安装和调整测量，标志出各设备构造及其间距，并记录其数据信息。
6. 设备安装位置测量：针对新建设备及管道安装进行精确定位测量，确定其安装位置、基坑尺寸等参数，并标志出所在位置及方位信息。
三、测量方法
1. 桩位测量：在现场实地进行，采用全站仪和GPS测量。
2. 地形线测量：按顺序逐点进行，采用全站仪和交叉测量相结合的方法。
3. 埋地管道测量：采用全站仪和手持激光测距仪相结合的方法。
4. 基础尺寸测量：采用全站仪和测量触控屏相结合的方法。
5. 配套安装测量和调整：采用全站仪和激光水平仪相结合的方法。
6. 设备安装位置测量：采用全站仪和激光水平仪相结合的方法。

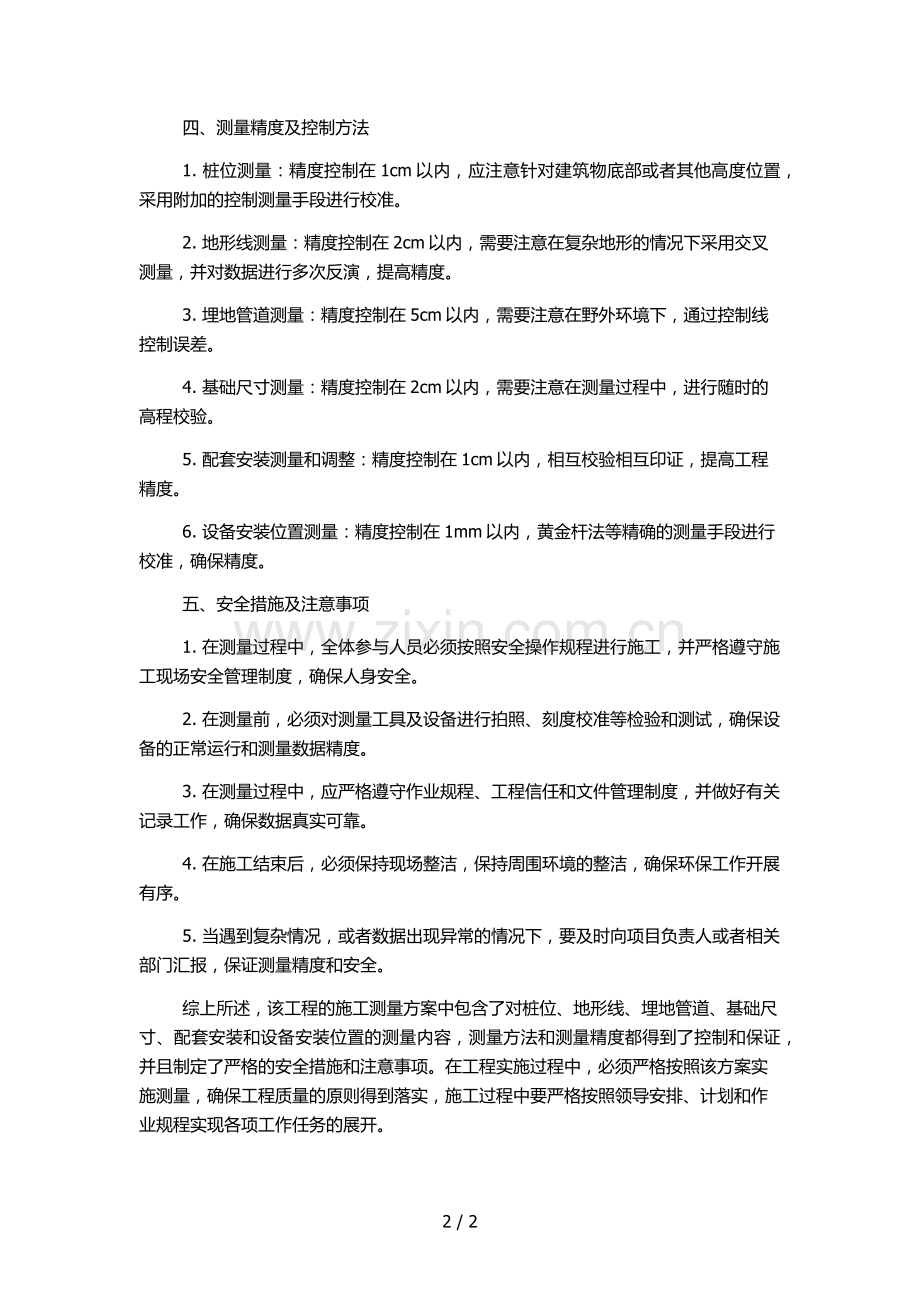

四、测量精度及控制方法
1. 桩位测量：精度控制在1cm以内，应注意针对建筑物底部或者其他高度位置，采用附加的控制测量手段进行校准。
2. 地形线测量：精度控制在2cm以内，需要注意在复杂地形的情况下采用交叉测量，并对数据进行多次反演，提高精度。
3. 埋地管道测量：精度控制在5cm以内，需要注意在野外环境下，通过控制线控制误差。
4. 基础尺寸测量：精度控制在2cm以内，需要注意在测量过程中，进行随时的高程校验。
5. 配套安装测量和调整：精度控制在1cm以内，相互校验相互印证，提高工程精度。
6. 设备安装位置测量：精度控制在1mm以内，黄金杆法等精确的测量手段进行校准，确保精度。
五、安全措施及注意事项
1. 在测量过程中，全体参与人员必须按照安全操作规程进行施工，并严格遵守施工现场安全管理制度，确保人身安全。
2. 在测量前，必须对测量工具及设备进行拍照、刻度校准等检验和测试，确保设备的正常运行和测量数据精度。
3. 在测量过程中，应严格遵守作业规程、工程信任和文件管理制度，并做好有关记录工作，确保数据真实可靠。
4. 在施工结束后，必须保持现场整洁，保持周围环境的整洁，确保环保工作开展有序。
5. 当遇到复杂情况，或者数据出现异常的情况下，要及时向项目负责人或者相关部门汇报，保证测量精度和安全。
综上所述，该工程的施工测量方案中包含了对桩位、地形线、埋地管道、基础尺寸、配套安装和设备安装位置的测量内容，测量方法和测量精度都得到了控制和保证，并且制定了严格的安全措施和注意事项。在工程实施过程中，必须严格按照该方案实施测量，确保工程质量的原则得到落实，施工过程中要严格按照领导安排、计划和作业规程实现各项工作任务的展开。
