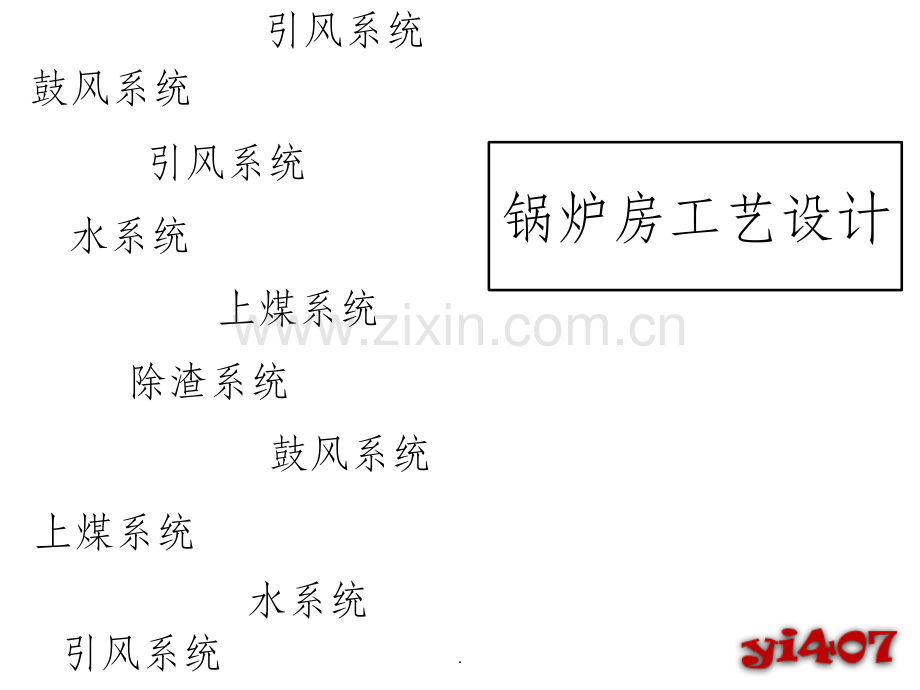

锅炉房设计-水上煤除渣系统.ppt

锅炉房工艺设计水系统鼓风系统引风系统上煤系统除渣系统水系统鼓风系统上煤系统引风系统引风系统.锅炉房工艺设计上煤系统上煤系统除渣系统除渣系统鼓风系统引风系统水系统水系统Z哥哥.设计步骤.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统流量：根据负荷特点，确定循环水泵的台数及运行方式，即可计算。扬程：H=H1+H2+H3+H4H1 锅炉房内部压力损失，取 1015m；H2 最不利环路管网压力损失，根据外网资料计算；H3 最不利用户内部阻力损失，取5m；H4 富裕度，取5m。循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统旁通管供水管.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统两台并联运行，一拖二变频调速。流量：每台按系统水容量的2%选取，两台同时开启能够满足事故补水4%。扬程：H=H1+H2+H3H1 系统充水高度，m；H2 地势高差，m；H3 富裕度，取5m。.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统补水箱的作用是作为软化水的储备，实现软化水与锅炉房补水流量之间的缓冲。补给水箱的容积不应小于11.5小时的正常补水量。正常补水量一般按系统水容量的1%考虑。.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统生水箱的作用是作为市政给水的储备，实现生水与软化水流量之间的缓冲，保证全自动软水器安全稳定运行。生水箱与补水箱的计算相同。.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统生水加压泵的作用是确保生水（市政来水）有足够的压头，克服水处理系统的阻力，一般为0.25MPa。其流量只需考虑正常补水量，通常选用2台，一用一备，工频运行。.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统软化水设备通常采用全自动软水器，流量控制型。软化水量为锅炉的正常补水量，即系统水容量的1%。.水系统水系统设计计算：循环水泵混水泵给水系统补水泵补水箱补水系统生水箱生水加压泵软化水设备除氧设备水处理系统除氧设备通常采用的控制方式为自动控制，定时反洗。处理水量为锅炉的正常补水量，即系统水容量的1%。.水系统水系统设计计算：80 Pa/m R100Pa/m给水系统补水系统水处理系统计算选管.水系统水系统1.热力系统图 2.泵房及水处理间设备平面布置图3.泵房及水处理间管道平面布置图4.泵房及水处理间剖面图5.锅炉供回水管道平面布置图6.锅炉供回水管道剖面图7.锅炉排污母管布置图8.其他图纸构成：土建条件电气条件.上煤系统上煤系统设计计算：输煤量煤斗体积煤场面积输煤量煤斗体积煤场面积一对一上煤：手推车单斗提升机一对一上煤：手推车电动葫芦一对一上煤：活动皮带运输机多斗提升机联合上煤：埋刮板运输机大倾角输煤机联合上煤：大倾角输煤机皮带运输机.输煤量煤斗体积煤场面积上煤系统上煤系统设计计算：996按每吨容量为0.175t/h.输煤量煤斗体积煤场面积上煤系统上煤系统设计计算：.输煤量煤斗体积煤场面积上煤系统上煤系统设计计算：a1b1a2b2H.输煤量煤斗体积煤场面积上煤系统上煤系统设计计算：.上煤系统上煤系统图纸构成：1.上煤系统平面布置图2.上煤系统剖面图.一对一除渣：螺旋除渣机手推车除渣系统除渣系统设计计算：刮板除渣机联合除渣：链条除渣机皮带输送机重链除渣机重型框链除渣机.除渣系统除渣系统设计计算：按耗煤量的30%估算.除渣系统除渣系统设计计算：.除渣系统除渣系统图纸构成：1.除渣系统平面布置图2.除渣系统剖面图.谢谢你的关注！.
