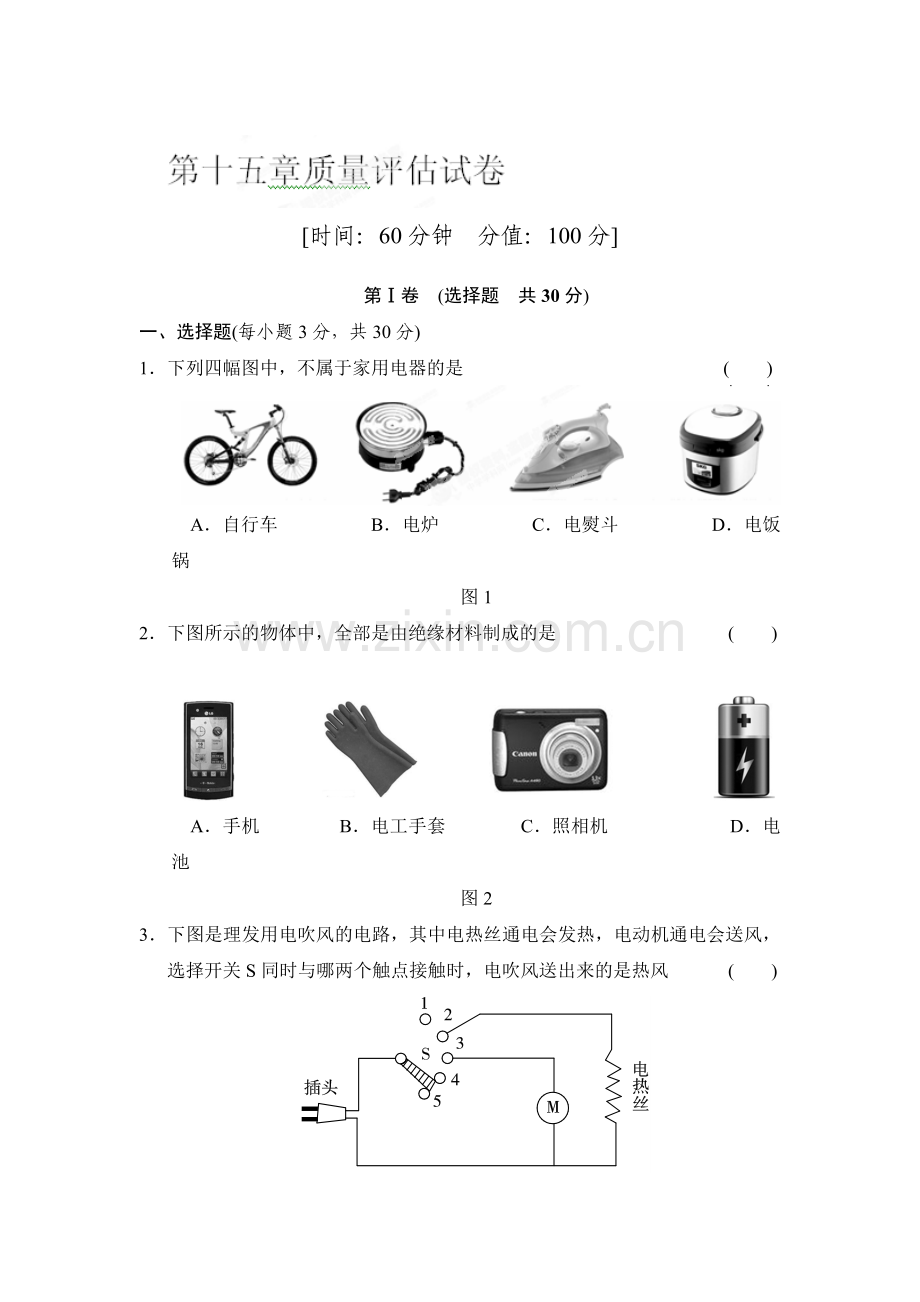

[时间：60分钟 分值：100分]
第Ⅰ卷　(选择题　共30分)
一、选择题(每小题3分，共30分)
1．下列四幅图中，不属于家用电器的是 (　　)

　A．自行车　　　　　B．电炉　　　　　C．电熨斗　　　　　D．电饭锅
图1
2．下图所示的物体中，全部是由绝缘材料制成的是 (　　)

　A．手机　　　　 B．电工手套　　 C．照相机　　　　　 D．电池
图2
3．下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同时与哪两个触点接触时，电吹风送出来的是热风 (　　)

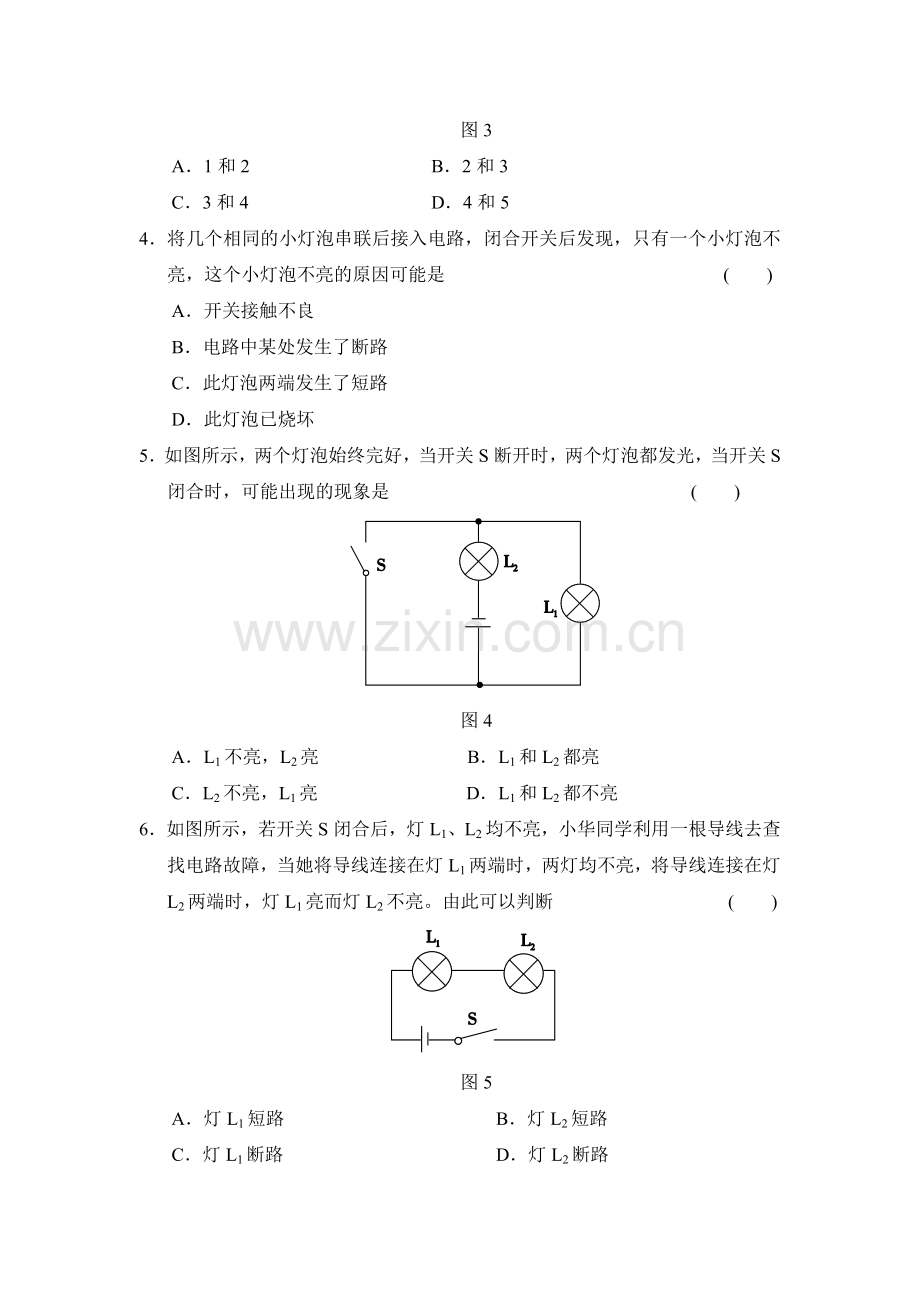

图3
A．1和2 　　　　　　　 B．2和3
C．3和4 　　　　　　　 D．4和5
4．将几个相同的小灯泡串联后接入电路，闭合开关后发现，只有一个小灯泡不亮，这个小灯泡不亮的原因可能是 (　　)
A．开关接触不良
B．电路中某处发生了断路
C．此灯泡两端发生了短路
D．此灯泡已烧坏
5．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是 (　　)

图4
A．L1不亮，L2亮 　　　　　　　B．L1和L2都亮
C．L2不亮，L1亮 　　　　　　　D．L1和L2都不亮
6．如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。由此可以判断 (　　)

图5
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
7．小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是 (　　)

图6
8．物理知识在平时的生产、生活中有广泛应用，下列说法正确的是 (　　)
A．电工用的尖嘴钳钳柄通常都装有橡胶套，主要是为了使劲握钳柄时手掌不至于太疼
B．电线的芯线外面包一层塑料，主要是为了保护里面的芯线不受腐蚀
C．手机的备用电池不能与硬币放到一起，主要是为了防止手机电池被硬币短路而损坏
D．有些电学实验室铺有掺杂着金属丝的地毯，主要是为了增加地毯强度

图7
9．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则 (　　)
A．灯L1断路
B．灯L2断路
C．灯L2短路
D．开关S断路
10．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 (　　)

图8
第Ⅱ卷　非选择题(共70分)
二、填空题(每空2分，共30分)
11．纺织厂里有一道工序叫做“梳棉”，只有将杂乱无章的棉絮梳理成顺直的棉絮条后，才可用于纺线。梳棉车间必须保持一定的潮湿程度，以防止因________而造成的不便和危害。
12．日光灯工作电流约为0.15 A，合为________mA。电流表使用前要先检查指针是否指在______位置。
13．与毛皮摩擦后的硬橡胶棒带负电荷，说明在摩擦的过程中，毛皮______电子(选填“得到”或“失去”)。
14．在你家中，同时工作的用电器越多，干路中的电流越________。
15．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是________(选填“导体”或“绝缘体”)；飘落到供电设备上会造成________(选填“断路”或“短路”)，从而使供电系统瘫痪。

图9
16．图9是电冰箱的简化电路图。图中L是电冰箱内的照明灯，M是压缩机用的电动机。开关S1、S2都闭合时，L与M________(选填“串联”或“并联”)。S1、S2中属于温控开关的是________。
17．1897年英国科学家汤姆孙发现了比原子小的带__________电的电子，从而揭开了原子具有结构的秘密；金属锡的原子核带有50个元电荷，它的原子核外带有________个电子。
18．某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如图所示。由此可以看出实验中存在的问题是____________，使实验结果更为精确的做法是____________________。

图10
19．用电流表测图甲所示的两个灯泡的电流时，电流表A1和A2表盘上指针分别处于图乙、丙所示的位置，则通过灯泡L1的电流是__________A，通过灯泡L2的电流是__________A。

　　 甲　　　　　　　乙　　　　　　丙
图11
三、实验与探究题(共27分)
20．(6分)王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是__________________ __________；另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是________________________________。

甲　　　　　　　 乙
图12
21．(9分)如图是“探究串联电路电流特点”的实验电路图：

图13
(1)实验中，选择两个小灯泡的规格应该是__________的(选填“相同”或“不相同”)。
(2)下表是某同学实验中的一组数据：
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
指出上述表格所记录的数据中，明显错误的数值是________，造成错误的原因是_____________________________________________________________。
22．(12分)为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
(1)在连接电路时，开关应处于________状态。
(2)小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______________。

　　　　　　　　　　　　　甲　　　　 　　　乙　　　　　　　　　丙
图14
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1＝0.5 A，I2＝________A，I＝________A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：_______________________________(写出关系式即可)
(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：_________________________________________。
四、作图题(共13分)
23．(13分)如图所示，有带风叶的小电动机一只，电热丝一段，开关两只(S1、S2)，插头一只，导线若干。利用这些器材可以连接成一个有冷、热两挡风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。请你用笔画线作导线按要求将图中元件连接起来(连线不要交叉)。

图15
答案解析
1．A
2．B
3．B　【解析】 电吹风送出热风条件是电动机和电热丝同时工作，所以2、3两个触点要接通。
10．C
11．摩擦起电
12．150　零
13．失去
14．大
15．导体　短路
16．并联　S2
17．负　50
18．电流表量程选大了　用小量程
19．0.3　0.24
20．量程选小了　正负接线柱接反了
21．(1)不相同　(2)1.5 A　读数时看错量程
22．(1)断开　(2)L1或电流表开路　(3)0.52　1　I＝I1＋I2　(4)用改变电源电压继续实验的方法进行验证
23．如图所示
第23题答图
