物理八年级下册物理作图题试卷复习练习(Word版含答案).doc

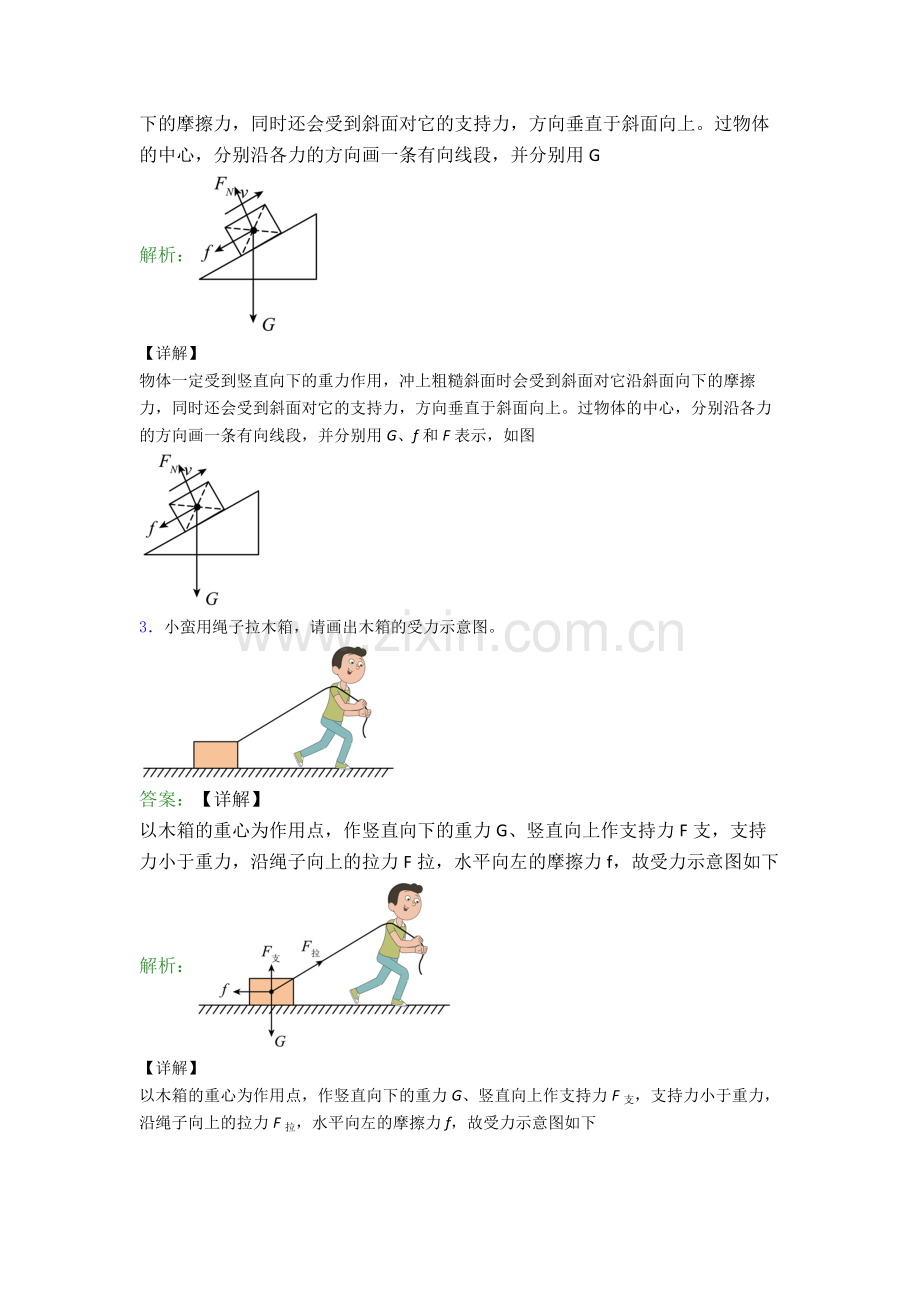

物理八年级下册物理作图题试卷复习练习(Word版含答案)1在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。答案：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：解析：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：2如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图3小蛮用绳子拉木箱，请画出木箱的受力示意图。答案：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下解析：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下4重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。答案：【详解】因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：解析：【详解】因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：5如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。答案：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方解析：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：6如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。答案：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所解析：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：7画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。答案：【详解】反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转解析：【详解】反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示： 。8如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：9如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。答案：【详解】根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画解析：【详解】根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：10如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。答案：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示解析：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示11如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。答案：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示解析：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示12用图示的滑轮组匀速提起重物，当重物升高1米时，绳子的自由端被拉下4米，请用笔画出此滑轮组绳子的绕法。答案：【详解】重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：解析：【详解】重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：13如图所示，请画出滑轮组最省力的绕法。答案：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自解析：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下14如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。答案：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示解析：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示15如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。答案：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：解析：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
