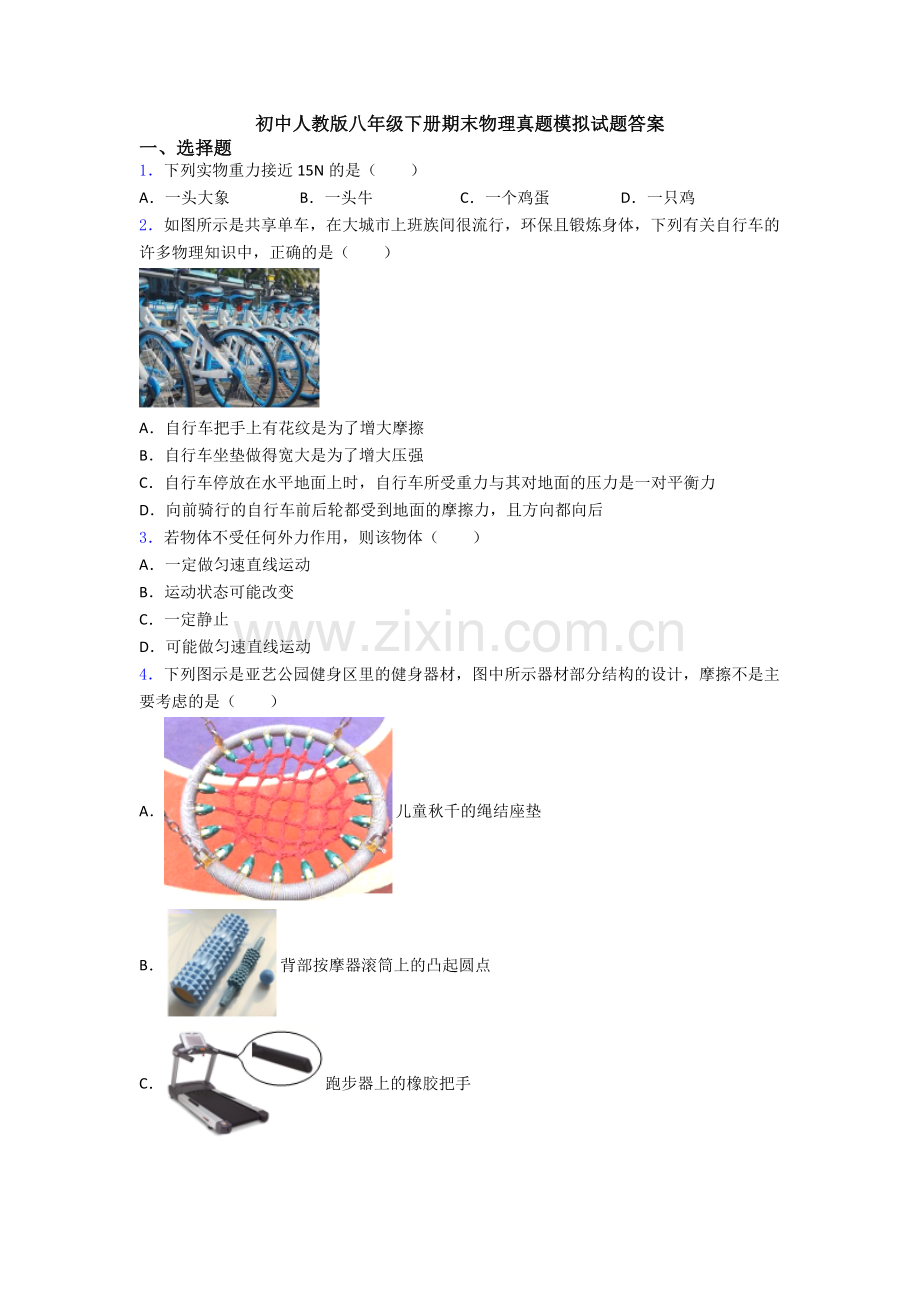

初中人教版八年级下册期末物理真题模拟试题答案
一、选择题
1．下列实物重力接近15N的是（　　）
A．一头大象 B．一头牛 C．一个鸡蛋 D．一只鸡
2．如图所示是共享单车，在大城市上班族间很流行，环保且锻炼身体，下列有关自行车的许多物理知识中，正确的是（　　）

A．自行车把手上有花纹是为了增大摩擦
B．自行车坐垫做得宽大是为了增大压强
C．自行车停放在水平地面上时，自行车所受重力与其对地面的压力是一对平衡力
D．向前骑行的自行车前后轮都受到地面的摩擦力，且方向都向后
3．若物体不受任何外力作用，则该物体（　　）
A．一定做匀速直线运动
B．运动状态可能改变
C．一定静止
D．可能做匀速直线运动
4．下列图示是亚艺公园健身区里的健身器材，图中所示器材部分结构的设计，摩擦不是主要考虑的是（　　）
A．儿童秋千的绳结座垫
B．背部按摩器滚筒上的凸起圆点
C．跑步器上的橡胶把手
D．翘翘板座位上的凸起圆点
5．下列交通工具，主要应用了“流体压强与流速的关系”的是（　　）
A．飞机 B．轮船 C．火车 D．摩托车
6．如图所示，杠杆在水平位置静止，若将两边的钩码下方都再加挂一个相同的钩码，则杠杆（　　）

A．左端降低，右端升高 B．保持水平不动
C．右端降低，左端升高 D．条件不足，无法判断
7．物体甲放入水中后，有五分之二体积露出水面，如图1所示；物体甲、乙用不可伸长的细线系住，放入水中后细线被拉直，如图2所示。已知甲的体积是乙的体积10倍，则下列选项不正确的是（　　）

A．甲、乙所受的重力之比为6：5
B．甲的密度为0.6×103kg/m3
C．乙的密度为6×103kg/m3
D．图2剪断细线后，水对容器底的压强减小
8．如图甲所示，小球从某高度处由静止下落到竖直放置的轻弹簧上并压缩弹簧.从小球刚接触弹簧到将弹簧压缩到最短的过程中，得到小球的速度和弹簧被压缩的长度△L之间的关系图像，如图乙所示，其中b为曲线最高点.不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（ ）

A．在a处弹簧的弹力最大
B．在b处弹簧的弹性势能最大
C．从a到c过程中，小球的速度逐渐减小
D．在b处小球受到的弹力与它所受的重力满足二力平衡的条件
二、填空题
9．如图所示，苹果受到的重力为______N，这个苹果的质量为______g；穿旱冰鞋的小孩用手推墙，会感觉到墙也在推她，这表明力的作用是______的。（g取10 N/kg）

10．假期出旅游时，小华发现所乘坐的汽车窗边放置有在紧急情况下使用的逃生安全锤，这种安全锤一端设计成锥形，这样做的目的是通过________受力面积，从而________压强来破坏玻璃窗逃生。汽车高速行驶时，打开车窗窗帘会往外飘，这说明________。当汽车遇到意外情况紧急制动时，由于________可能给驾乘人员带来二次冲撞造成伤害，乘车时必须系好安全带。
11．据报道：“一男子陷在泥沼里，他挣扎着力图把一只脚拔出来，结果下陷得更快更深。抢救队员把他拉出后，让他平躺在泥沼上以蛙泳姿势移离泥沼……”
（1）报道中描述___________的过程对泥沼的压强增大；
（2）报道中描述___________的过程对泥沼的压强减小，你判断的依据是：___________。
12．将一支内有弹簧的圆珠笔向下按压（如图），放手后笔会向上弹起一定高度。向下按笔的过程中，笔的重力势能_______，笔向上弹起的过程中，弹簧的弹性势能________。（选填“增大”或“减小”或“不变”）

13．如图甲所示，粗糙程度相同的水平地面上放一重为30N的物体，用水平拉力F作用于物体上，拉力F的大小与时间t的关系和物体运动速度v与时间t的关系分别如图乙、丙所示，由图像可知，6～9s物体受到 ______对平衡力；9s后撤去拉力，物体继续滑行了9m，它能继续运动的原因是由于 ______；6～12s，物体克服摩擦力做功 ______J。

14．我们经常看到这样的现象：在无风的天气，汽车在马路上快速驶过以后，马路两边的树叶会随风飘动，如图所示，汽车向左行驶，马路两边的树叶会沿着 ___方向飘动。（填A、B、C）

15．如图所示，小明正在做俯卧撑，我们把他的身体看作是一个______（选填“省力”“费力”或“等臂”）杠杆，若O为支点，A为重心，他的体重为550N，地面对手的支持力F的力臂是______m，力F的大小为______N。

16．如图甲所示，粗糙程度相同的水平地面上放一重为30N的物体，用水平拉力F作用于物体上，拉力F的大小与时间t的关系和物体运动速度v与时间t的关系分别如图乙、丙所示，由图像可知，6～9s物体受到 ______对平衡力；9s后撤去拉力，物体继续滑行了9m，它能继续运动的原因是由于 ______；6～12s，物体克服摩擦力做功 ______J。

三、解答题
17．重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。

18．（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。
（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。

19．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

20．兴趣小组同学用橡皮泥和弹簧测力计探究影响重力大小的因素。

（1）他们所用弹簧测力计如图所示，此弹簧测力计的分度值是_______，所能测量的最大力是________；
在使用它测量力前，应先进行的调节是_________。
（2）在“探究重力的大小与质量的关系”实验中，同学们实验数据记录如下表：
质量m/kg
0.06
0.10
0.18
0.22
0.32
0.34
重力G/N
0.6
1.0
1.8
2.2
3.2
3.4
①探究过程中还用到的测量工具是 ___________。
②分析表中实验数据，发现物体重力与质量的_______是一定值，于是我们可得出的结论：________。
（3）探究物体重力大小跟物体形状的关系时，同学们用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。
被测物体
橡皮泥1
橡皮泥2
橡皮泥3
橡皮泥4
形状
长方体
三棱柱
四棱锥
球形
重力/N
4.2
3.8
3.6
4.4
同学们根据数据得出结论：物体重力大小与物体形状有关。他们形成这一错误结论的主要原因是_______。
21．刘明同学新买了两双款式相同、鞋底纹样一致的运动鞋，一双是橡胶底，一双是牛筋底。他想测试一下橡胶底和牛筋底的运动鞋哪双摩擦力更大，于是利用物理器材做了如下实验。

（1）如图甲所示，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做 ______运动，使摩擦力与拉力大小相等。此时摩擦力的大小为 ______N；
（2）刘明发现牛筋底的运动鞋较轻些，于是便向鞋中添加了适量的沙子，目的是使这两种鞋对水平桌面的 ______相同；
（3）若两次实验中弹簧测力计示数不同，则说明摩擦力大小跟 ______因素有关（选填“材料”、“粗糙程度”或“压力大小”）；
（4）在拉动过程中刘明发现，拉动鞋的速度实际很难控制，于是他将鞋放在水平放置的木板上，将弹簧测力计固定，改为拉动木板，如图乙所示，当他水平向左拉动木板时，鞋所受到的摩擦力的方向为 ______。
二
22．在用压强计“探究影响液体内部压强大小的因素”实验时：

（1）如图甲所示，压强计是通过U形管中两侧液柱的 ______来反映橡皮膜处所受压强的大小；
（2）压强计使用前应检查是否漏气，当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边液面的高度几乎不变，说明装置 ______（选填“漏气”或“不漏气”）；
（3）如图乙所示，将探头橡皮膜朝下浸入水中，则橡皮膜将 ______（填“上凹”或“下凸”）；
（4）图乙和图丙是将压强计的探头放入水中不同深度的情况，比较后得出的结论是：液体内部的压强随深度的增加而 ______（填“增大”“减小”或“不变”）；比较图丙和图丁，得出的结论是：液体内部的压强与 ______有关。
二
23．刚刚学习完有关浮力的知识，小将同学通过网络解到“远征号”潜水艇在东海执行任务时是潜行在海水中，执行完任务回到长江后又会浮出水面，小将同学想：潜水艇的下潜和上浮应满足什么条件呢？于是，他找来如图1所示器材，进行了如下探究：
(1)探究物体上浮的条件：
A．在量筒中注入适量水，读出量筒中水的体积V1；
B．将适量小螺丝钉放入塑料瓶中，旋紧瓶盖，放入水中，使塑料瓶能够漂浮在水面上，读出此时水面刻度V2；
C．取出塑料瓶，擦干净水，用弹簧测力计测出塑料瓶和小螺丝钉的总重力G；
D．根据______原理可求得塑料瓶受到的浮力F浮=______（用已知的物理量和直接测量的物理量表示）；
E．分析比较______的大小关系即可得出物体上浮的条件；
(2)探究物体下沉的条件
A．取出塑料瓶，向塑料瓶中继续添加小螺丝钉，直至旋紧瓶盖放入水中后，可观察到塑料瓶下沉；
B．取出塑料瓶，用抹布擦干净水，将其挂在弹簧测力计下，如图2(a)所示，测出其重力G为______N；
C．将塑料瓶浸没水中，此时弹簧测力计的示数如图2(b)所示，则塑料瓶受到的浮力F浮为______N；
D．分析比较数据可得出物体下沉的条件是______。

探究讨论：①小塑料瓶本身就能浮在水面，而小明在探究物体上浮条件时，却向塑料瓶中放入了适量的小螺丝钉，他这样做的好处是______；
②小将在探究物体上浮的条件时存在的问题是______。
24．如图是“研究物体的动能与哪些因素有关”的实验装置示意图。请你完成下列内容。

（1）通过观察___________来判断___________（选填“A”或“B” ）动能的大小；
（2）让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与___________的关系；
（3）换用质量不同的小球，让它们从斜面的___________（选填“相同”或“不同” ）高度由静止滚下，推动木块做功，目的是为了探究动能的大小与___________的关系。
（4）若利用图所示的器材做“探究阻力对物体运动的影响”的实验，必须增加的器材是___________（填写字母）
A．倾斜程度不同的斜面
B．粗糙程度不同的水平面
C．质量不同的小球
25．在“测量滑轮组的机械效率”的实验中，某组同学用滑轮安装了如图甲、乙所示的滑轮组，实验测得的数据如下表所示。
实验次数
钩码的重力G/N
钩码被提升的高度h/m
拉力F/N
绳端移动的距离s/m
机械效率η
1
2
0.1
1
0.3
66.7%
2
3
0.1
1.4
0.3
71.4%
3
4
0.1
1.8
0.3

4
2
0.1
1.5
0.2
66.7%

(1)使用图甲的滑轮组实验时，应该要沿____方向匀速拉动弹簧测力计；
(2)第3次实验数据是用图____（选填“甲”“乙”）所示的滑轮组测得的，其机械效率是_____（结果精确到0.1%）；
(3)通过分析第1、2、3次实验数据可得出结论：使用同一滑轮组提升重物时，钩码越重，滑轮组的机械效率越_____（选填“高”“低”），通过分析第____两次实验数据可得出结论：使用滑轮组提升相同的重物时，滑轮组的机械效率与绳子段数无关；
(4)同组同学发现实验过程中边拉动弹簧测力计边读数，弹簧测力计示数不稳定，该同学认为应该在弹簧测力计静止时读数，你认为他的想法______（选填“合理”“不合理”）。
(5)实验中多次改变提升钩码的重力来测量滑轮组的机械效率，其目的是_____（选填字母序号）
A．减小摩擦力 B．多次测量求平均值 C．获得多组数据归纳出物理规律
26．重为100N，面积为1m2的方形木板，放在水平地面上，再把重力为50N，底面积为50cm2的圆柱体放在木板中央。
求：（1）圆柱体对木板的压强；
（2）地面受到的压强。
27．如图甲所示，小明用弹簧测力计吊着一重为3.6N的实心圆柱体，将它竖直逐渐浸入水中，记下圆柱体下表面浸入水中的深度h和对应的浮力F浮，并画出F浮﹣h的图像（如图乙所示）。（ρ水=1.0×103kg/m3，g=10N/kg）求：
（1）圆柱体的高度；
（2）圆柱体浸入水中的深度h=10cm处，静止时弹簧测力计的示数；
（3）圆柱体的密度。

28．如图所示，是一辆汽车通过滑轮组将深井中的物体拉至井口的装置图，已知井深15m。物体重G＝5×103N，汽车重G车＝4×104N，汽车匀速行驶时对绳子的拉力F＝2×103N，汽车受到的阻力为车重的0.05倍，若物体上升的速度为0.4m/s，将物体由井底匀速拉至井口，请计算：（不考虑绳与滑轮的摩擦和绳重）
（1）滑轮组提升重物所做的有用功？
（2）滑轮组的机械效率为多少？（保留一位小数）
（3）动滑轮的重力是多少？
（4）汽车的牵引力是多大？
（5）汽车的牵引力做功的功率是多少？

【参考答案】
一、选择题
1．D
解析：D
【详解】
A．一头大象的质量约5t，故重力约
G＝mg＝5000kg×10N/kg＝50000N
故A不符合题意；
B．一头牛的质量约1t，故重力约
G＝mg＝1000kg×10N/kg＝10000N
故B不符合题意；
C．一个鸡蛋的质量约50g，故重力约
G＝mg＝0.05kg×10N/kg＝0.5N
故C不符合题意；
D．一只鸡的质量约1.5kg，故重力约
G＝mg＝1.5kg×10N/kg＝15N
故D符合题意。
故选D。
2．A
解析：A
【详解】
A．自行车把手上有花纹是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A正确；
B．自行车坐垫做得宽大是为了是在压力一定时，通过增大受力面积来减小压强，故B错误；
C．自行车停放在水平地面上时，自行车所受重力与其对地面的压力方向相同，并且是作用在不同物体上的两个力，则二力不是平衡力，故C错误；
D．因为车驱动轮在后，前轮是从动轮；匀速行驶时，后轮相对地面有向后运动的趋势，则地面给后轮一个水平向前的摩擦力，这个摩擦力驱动车向前运动；当前轮向前运动时，地面的摩擦力将阻碍它向前运动；故地面对前轮的摩擦力方向是水平向后，故D错误。
故选A。
3．D
解析：D
【详解】
牛顿第一定律告诉我们：物体不受任何外力作用时，总保持匀速直线运动状态或静止状态，故选D。
4．B
解析：B
【详解】
A．儿童秋千的绳结座垫，主要是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不符合题意；
B．背部按摩器滚筒上的凸起圆点，主要是在压力一定时，通过增大受力面积来减小压强，故B符合题意；
C．跑步器上的橡胶把手，主要是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C不符合题意；
D．翘翘板座位上的凸起圆点，主要是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D不符合题意。
故选B。
5．A
解析：A
【详解】
A．飞机获得升力的原因是飞机的机翼上表面凸起，下表面水平，飞机飞行过程中，飞机上表面的空气流速大，压强小，飞机从而获得竖直向上的升力，故A符合题意；
B．轮船漂浮在水面上，利用的是漂浮时轮船的密度小于水的密度，轮船的浮力等于重力，故B不符合题意；
C．火车利用的是内燃机工作将内能转化为机械能，故C不符合题意；
D．摩托车发动机的工作原理是利用燃料燃烧产生高温高压的燃气，燃气膨胀做功，将内能转化为机械能，是内燃机的工作原理，故D不符合题意。
故选A。
6．C
解析：C
【详解】
设杠杆每一格的长度为L，一个钩码的重力为G，若将两边的钩码下方都再加挂一个相同的钩码，左右力乘以力臂的大小关系
3G×2L<2G×4L
所以杠杆不再平衡，右端降低，左端升高。
故选C。
7．C
解析：C
【详解】
ABC．由图1知，物体甲放入水中后，有五分之二体积露出水面，物体甲处于漂浮状态，浮力等于重力，所以
F浮甲＝G
即
ρ水V排甲g＝mg＝ρ甲V甲g
ρ水(1)V甲g＝ρ甲V甲g
所以甲的密度
ρ甲＝ρ水＝×1.0×103kg/m3＝0.6×103kg/m3
由图2知，物体甲、乙放入水中后，物体甲、乙处于悬浮状态，浮力等于重力，所以
F浮总＝G总
即
ρ水g（V甲+V乙）＝ρ甲V甲g+ρ乙V乙g
由于甲的体积是乙的体积10倍，所以
ρ水g（10V乙+V乙）＝10ρ甲V乙g+ρ乙V乙g
可得
11ρ水＝10ρ甲+ρ乙
ρ乙＝11ρ水﹣10ρ甲＝11×1.0×103kg/m310×0.6×103kg/m3＝5×103kg/m3
甲、乙所受的重力之比为
====
故C错误，符合题意，AB正确，不符合题意；
D．图2剪断细线后，甲由于密度小于水的密度，甲物体会上浮，最终漂浮在水面上，甲物体受到的浮力等于物体甲的重力；由于乙物体的密度大于水的密度，剪断细线后，乙物体下沉，乙物体受到的浮力小于乙物体的重力，所以剪断细线后总浮力减小，由阿基米德原理F浮＝ρ液V排g知排开液体的体积减小，液面降低，由p＝ρgh知水对容器底的压强减小，故D正确，不符合题意。
故选C。
8．D
解析：D
【详解】
A．在a处弹簧形变量为零，因此没有弹力；
B．弹簧的弹性形变量越大，弹性势能就越大，c位置时形变量最大，因此c点的弹性势能最大；
C．由图像乙可知从a到c过程中，小球的速度先变大后减小；
D．小球从a到b的过程中，受竖直向上的弹簧的弹力，竖直向下的重力，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当小球到达b点时，弹力与重力相等，两力是一对平衡力，合力为零．
二、填空题
9．4 440 相互
【详解】
[1]由图可知，弹簧测力计的分度值为0.2N，则此时的示数为4.4N，即苹果的重力为4.4N。
[2]根据可知，苹果的质量为

[3]穿旱冰鞋的小孩用手推墙，对墙施加了力的作用，由于力的作用是相互的，小孩会受到对他的反作用力，所以自己会往后退。
10．减小 增大 在气体中流速越大的位置，压强越小 惯性
【详解】
[1][2]安全锤一端设计成锥形，锥形可以减小受力面积，在压力一定时可以增大压强。
[3]汽车高速行驶时，窗外空气流速大于窗内，流速大的地方压强小，所以窗外气压小于窗内气压，窗帘在窗内外压强差的作用下向外飘，即该现象说明在气体中流速越大的位置，压强越小。
[4]当汽车紧急制动时，车由运动突然变成静止，而人由于具有惯性，继续向前运动，可能给驾乘人员带来二次冲撞造成伤害，所以乘车时必须系好安全带。
11．他挣扎着力图把一只脚拔出来 平躺在泥沼上以蛙泳姿势移离泥沼 压力一定，接触面积增大
【详解】
（1）[1]他挣扎着力图把一只脚拔出来时，对泥沼的压力不变而与泥沼的接触面积减小，故对泥沼的压强变大，因此下陷得更快更深。
（2）[2][3]平躺在泥沼上以蛙泳姿势移离泥沼时，对泥沼的压力不变，而与泥沼的接触面积变大，故对泥沼的压强变小。
12．减小 减小
【详解】
[1][2]向下按笔的过程中，笔的高度降低，因此重力势能减小；笔向上弹起的过程中，弹簧的弹性形变程度变小，故其具有的弹性势能减小。
13．F
解析：惯性 162
【详解】
[1]6～9s物体做匀速直线运动，在竖直方向上受到重力与支持力作用，水平方向上受到拉力与摩擦力作用；故6～9s物体受到2对平衡力。
[2]它能继续运动的原因是由于物体具有惯性，仍要保持原来的运动状态。
[3]由F﹣t图像和v﹣t图像可知，6～9s物体做匀速直线运动，则摩擦力
f＝F＝6N
因滑动摩擦力大小与压力大小和接触面粗糙程度有关，物体对地面的压力和接触面粗糙程度不变，所以在6～12s物体受到的摩擦力不变，为f＝6N，物体在6～9s做匀速直线运动，通过的路程为

物体在9～12s做匀减速直线运动，通过的路程为9m，所以物体在6～12s内通过的路程为

所以物体在6～12s克服摩擦力做功为
W＝fs＝6N×27m＝162J
14．A
解析：A
【详解】
因为汽车快速行驶时，马路中间的空气流速大，空气压强小；马路两边的空气流速小，压强大。所以两边的气压大于马路中央的气压，树叶在马路两边气压的作用向马路中央运动。即汽车向左行驶，马路两边的树叶会沿着A方向飘动。
15．省力 1.5 330
【详解】
[1][2]由图可知，O为支点，地面对手的支持力的力臂为动力臂，长度为
l=0.6m+0.9m=1.5m
阻力臂为lG=0.9m，动力臂大于阻力臂
解析：省力 1.5 330
【详解】
[1][2]由图可知，O为支点，地面对手的支持力的力臂为动力臂，长度为
l=0.6m+0.9m=1.5m
阻力臂为lG=0.9m，动力臂大于阻力臂，所以他的身体可看作是一个省力杠杆。
[3]由杠杆平衡条件可得Fl=GlG，即
F×1.5m=550N×0.9m
解得
F=330N
16．惯性 162
【详解】
[1]6～9s物体做匀速直线运动，在竖直方向上受到重力与支持力作用，水平方向上受到拉力与摩擦力作用；故6～9s物体受到2对平衡力。
[2]它能继续运动的原因是由
解析：惯性 162
【详解】
[1]6～9s物体做匀速直线运动，在竖直方向上受到重力与支持力作用，水平方向上受到拉力与摩擦力作用；故6～9s物体受到2对平衡力。
[2]它能继续运动的原因是由于物体具有惯性，仍要保持原来的运动状态。
[3]由F﹣t图像和v﹣t图像可知，6～9s物体做匀速直线运动，则摩擦力
f＝F＝6N
因滑动摩擦力大小与压力大小和接触面粗糙程度有关，物体对地面的压力和接触面粗糙程度不变，所以在6～12s物体受到的摩擦力不变，为f＝6N，物体在6～9s做匀速直线运动，通过的路程为

物体在9～12s做匀减速直线运动，通过的路程为9m，所以物体在6～12s内通过的路程为

所以物体在6～12s克服摩擦力做功为
W＝fs＝6N×27m＝162J
三、解答题
17．【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：
解析：
【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：

18．（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，
解析：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且
F=G=0.5N
据此画出小球受到力的示意图如图所示：

（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：

19．（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

20．2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是
解析：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是1N，分为10个小格，分度值是0.2N，弹簧测力计的量程是0~5N，能测量的最大力是5N。
[3]使用弹簧测力计前，应检查指针是否指在零刻度，指针没有指零，将指针调到零刻线。
（2）①[4]在“探究重力的大小与质量的关系”实验中，除了测量物体的重力，还需要测量物体的质量，用到天平。
②[5][6]由实验数据可知，重力和质量的比值是

物体重力与质量的比值是一个定值，可以得到物体所受重力跟它的质量成正比。
（3）[7]用小刀雕刻橡皮泥的过程中，不仅形状发生改变，质量也发生了变化，从而得出了重力与形状有关的错误结论。
21．匀速直线 4 压力 材料 水平向左
【详解】
（1）[1]在图甲的实验中，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做匀速直线运动，此时拉力与摩擦力二力平衡。
解析：匀速直线 4 压力 材料 水平向左
【详解】
（1）[1]在图甲的实验中，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做匀速直线运动，此时拉力与摩擦力二力平衡。
[2]由图甲知，测力计的分度值为0.2N，示数为4N，则滑动摩擦力等于拉力，也为4N。
（2）[3]要探究橡胶底和牛筋底的运动鞋哪双摩擦力更大，应保证两鞋对接触面的压力相等，所以向较轻的鞋中添加了适量的沙子，目的是使这两种鞋对水平桌面的压力相同。
（3）[4]实验中两双鞋对水平桌面的压力一样，纹样一致，即接触面的粗糙程度相同，而鞋底的材料不同，拉动时弹簧测力计的示数不同，说明所受的摩擦力不同，则摩擦力的大小跟材料有关。
（4）[5]将弹簧测力计固定，拉动木板时，鞋相对于木板向右运动，所以其受到的摩擦力水平向左。
二
22．高度差 漏气 上凹 增大 液体密度
【详解】
（1）[1]压强计是通过U形管中两侧液柱的高度差来反映液体压强大小，这用到了转换法。
（2）[2]若压强计有漏气的地方，
解析：高度差 漏气 上凹 增大 液体密度
【详解】
（1）[1]压强计是通过U形管中两侧液柱的高度差来反映液体压强大小，这用到了转换法。
（2）[2]若压强计有漏气的地方，软管中的气体和大气相通，等于大气压强，橡皮膜受到压强时，软管内的气体压强不会发生变化，U形管中的液面就不会出现高度差。
（3）[3]将压强计浸入水中，由于橡皮膜朝下，所以橡皮膜受到向上的压强，橡皮膜将向上凹。
（4）[4]乙和丙比较，水的密度一定，橡皮膜的方向相同，深度不同，深度越大压强越大，可得出结论：同一液体，液体内部压强随深度的增加而增大。
[5]丙和丁相比较，控制了液体深度相同，橡皮膜的方向相同，液体的密度不同，可得出结论：不同液体的压强还跟液体的密度有关。
二
23．阿基米德 ρ水g(V2﹣V1) 浮力和重力 2.4 0.6 F浮<G 可以增大小塑料瓶的重力以减小误差，进一步比较浮力和重力的大小 没有将小塑料瓶浸没在水中
解析：阿基米德 ρ水g(V2﹣V1) 浮力和重力 2.4 0.6 F浮<G 可以增大小塑料瓶的重力以减小误差，进一步比较浮力和重力的大小 没有将小塑料瓶浸没在水中再放手，观察塑料瓶的浮沉情况
【详解】
(1)[1][2]根据阿基米德原理可求得塑料瓶受到的浮力等于塑料瓶排开水的重力，即

[3]分析比较浮力和重力的大小关系即可得出物体上浮的条件。
(2)[4]由图2(a)可知，弹簧测力计的分度值是0.2N，弹簧测力计的示数是2.4N，塑料瓶重力
G=2.4N
[5]由图2(b)可知，弹簧测力计的分度值是0.2N，弹簧测力计的示数是1.8N，塑料瓶所受到的浮力为
F浮=2.4N-1.8N=0.6N
[6]由实验步骤可知
F浮<G
此时所料瓶下沉，因此物体下沉的条件是
F浮<G
[7]向塑料瓶中放入了适量的小螺丝钉，他这样做的好处是：可以增大小塑料瓶的重力以减小误差。
[8]小明在探究物体上浮的条件时存在的问题是：小塑料瓶没有浸没在水中。
24．木块被撞击的距离 A 速度 相同 质量 B
【详解】
（1）[1][2]根据转换法，通过比较木块B在同一水平面上被撞击的距离来判断小球A动能的大小。
（2）[3
解析：木块被撞击的距离 A 速度 相同 质量 B
【详解】
（1）[1][2]根据转换法，通过比较木块B在同一水平面上被撞击的距离来判断小球A动能的大小。
（2）[3]物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变。让同一小球从斜面的不同高度由静止滚下，质量一定，到达斜面底端的速度不同，目的是为了探究动能的大小与速度的关系。
（3）[4][5]换用质量不同的小球，改变了物体质量，由控制变量法，要控制速度相同，故应该让球从斜面的相同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与质量的关系。
（4）[6]若利用图所示的器材做“探究阻力对物体运动的影响”的实验，根据控制变量法，要使同一物体到达水平面时的速度相同，让物体在水平面运动时所受的阻力不同。在压力不变时，物体受到的阻力大小与接触面粗糙程度有关，所以必须增加的器材是粗糙程度不同的水平面，故B符合题意，AC不符合题意。
故选B。
25．竖直向上 甲 高 1、4 不合理 C
【详解】
(1)[1]使用图甲的滑轮组实验时，应该要沿竖直向上方向匀速拉动弹簧测力计。
(2)[2]从表中数据可以
解析：竖直向上 甲 高 1、4 不合理 C
【详解】
(1)[1]使用图甲的滑轮组实验时，应该要沿竖直向上方向匀速拉动弹簧测力计。
(2)[2]从表中数据可以看到，第三次实验时，绳端移动的距离是钩码被提升的高度三倍，那么托着动滑轮的绳子是3条，那么图甲的动滑轮合适。
[3]第三次实验时，其所做的有用功

其所做的总功

其机械效率是

(3)[4]通过分析第1、2、3次实验数据可知，都是使用同一滑轮组，随着钩码重力的增加，机械效率也在变大，可得出结论：使用同一滑轮组提升重物时，钩码越重，滑轮组的机械效率越高。
[5]滑轮组提升相同的重物，观察表中数据可知，第一次和第四次的重物重力相同，滑轮组的机械效率也相同，再根据绳端移动的距离和钩码被提升的高度关系可知，托着动滑轮的绳子条数不同，可知道通过分析第1和4两次实验数据可得出结论：使用滑轮组提升相同的重物时，滑轮组的机械效率与绳子段数无关。
(4)[6]在弹簧测力计静止时读出了数据，由于不会克服绳与轮之间摩擦，所以测得的拉力偏小，这个想法是不正确的，没有考虑到摩擦对滑轮组机械效率的影响。
(5)[7]实验中多次改变提升钩码的重力来测量滑轮组的机械效率，其目的是获得多组数据归纳出物理规律。
故选C。
26．（1）1×104Pa；（2）150Pa
【详解】
解：（1）圆柱体对木板的压力为
F1＝G圆柱体＝50N
由题意可知，受力面积为
S1＝50cm2＝5×10-3m2
故圆柱体对木板的压强为
（2）
解析：（1）1×104Pa；（2）150Pa
【详解】
解：（1）圆柱体对木板的压力为
F1＝G圆柱体＝50N
由题意可知，受力面积为
S1＝50cm2＝5×10-3m2
故圆柱体对木板的压强为

（2）地面受到的压力为
F2＝G木板+G圆柱体＝100N+50N＝150N
由题意可知，受力面积为S2＝1m2，故地面受到的压强为

答：（1）圆柱体对木板的压强为1×104Pa；
（2）地面受到的压强为150Pa。
27．（1）20cm；（2）3N；（3）3×103kg/m3
【详解】
（1）由乙图可知，圆柱体下表面浸入水中的深度大于20cm时，所受浮力一直保持1.2N不变，可知圆柱体浸入水中的深度为20cm时，恰好
解析：（1）20cm；（2）3N；（3）3×103kg/m3
【详解】
（1）由乙图可知，圆柱体下表面浸入水中的深度大于20cm时，所受浮力一直保持1.2N不变，可知圆柱体浸入水中的深度为20cm时，恰好全部浸没于水中，圆柱体的高度为20cm；
（2）由图乙可知圆柱体浸入水中的深度h=10cm处时的浮力F浮=0.6N，根据称重法可知静止时弹簧测力计的示数
F拉=G﹣F浮=3.6N﹣0.6N=3N
（3）圆柱体的质量

由图乙可知，圆柱体全部浸入时圆柱体受到的浮力F浮′=1.2N，由F浮′=ρ水gV排=ρ水gV可得圆柱体的体积

圆柱体的密度

答：（1）圆柱体的高度为20cm；
（2）圆柱体浸入水中的深度h=10cm处，静止时弹簧测力计的示数为3N；
（3）圆柱体的密度为3×103kg/m3。
28．（1）7.5×104J；（2）83.3%；（3）1000N；（4）4×103N；（5）4.8×103W
【详解】
解：（1）滑轮组提升重物所做的有用功
（2）由图知n＝3，则拉力端移动距离
拉力
解析：（1）7.5×104J；（2）83.3%；（3）1000N；（4）4×103N；（5）4.8×103W
【详解】
解：（1）滑轮组提升重物所做的有用功

（2）由图知n＝3，则拉力端移动距离

拉力做的总功

滑轮组的机械效率

（3）不考虑绳与滑轮的摩擦和绳重，拉力，则动滑轮重力

（4）汽车受向右的牵引力、向左的阻力f和向左的绳子拉力F，根据力的平衡条件可得，汽车受到的牵引力

（5）汽车行驶速度

则汽车的牵引力做功的功率

答：（1）滑轮组提升重物所做的有用功为7.5×104J；
（2）滑轮组的机械效率为83.3%；
（3）动滑轮的重力是1000N；
（4）汽车的牵引力是4×103N
