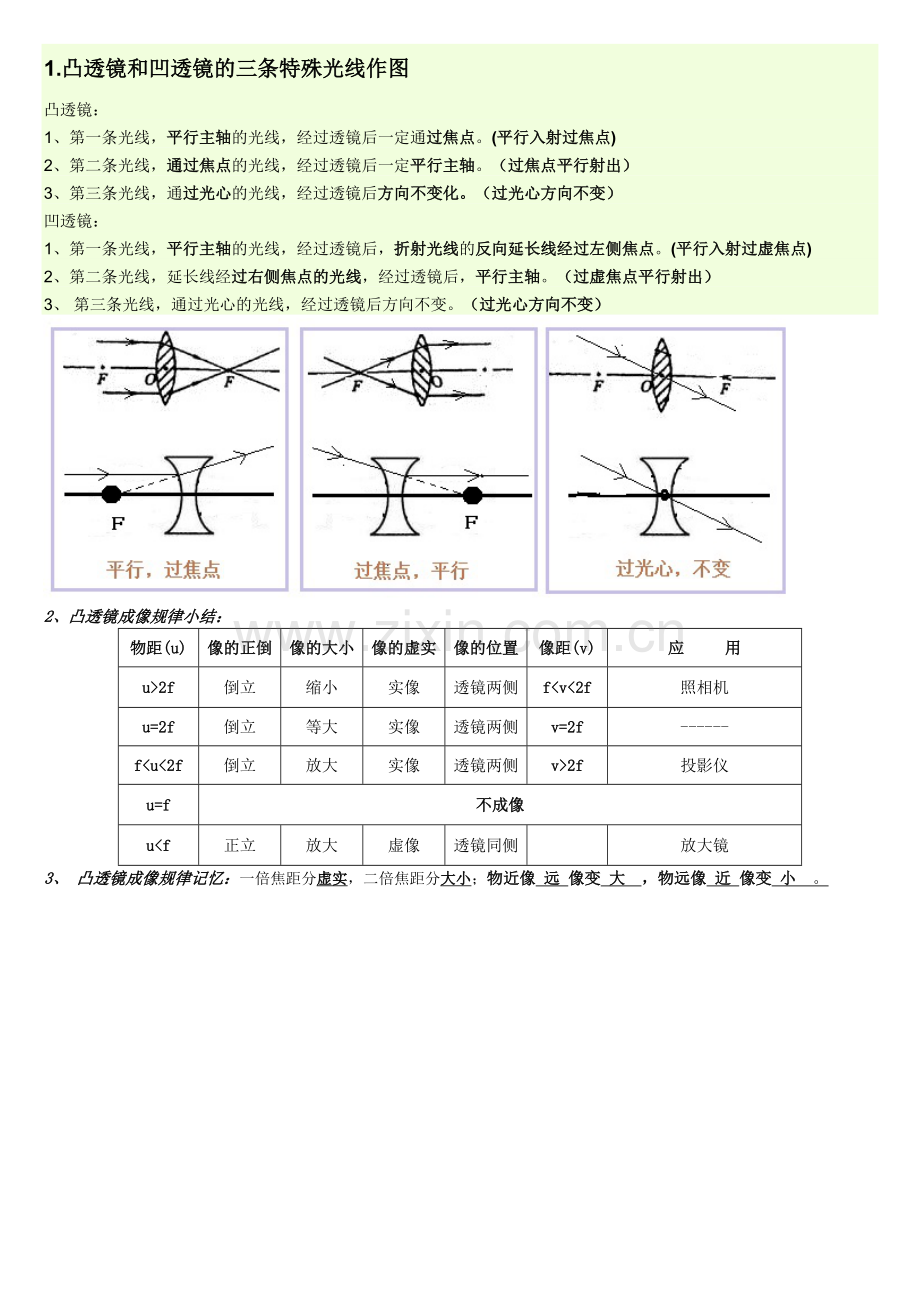

1.凸透镜和凹透镜的三条特殊光线作图
凸透镜：
1、第一条光线，平行主轴的光线，经过透镜后一定通过焦点。(平行入射过焦点)
2、第二条光线，通过焦点的光线，经过透镜后一定平行主轴。（过焦点平行射出）
3、第三条光线，通过光心的光线，经过透镜后方向不变化。（过光心方向不变）
凹透镜：
1、第一条光线，平行主轴的光线，经过透镜后，折射光线的反向延长线经过左侧焦点。(平行入射过虚焦点)
2、第二条光线，延长线经过右侧焦点的光线，经过透镜后，平行主轴。（过虚焦点平行射出）
3、 第三条光线，通过光心的光线，经过透镜后方向不变。（过光心方向不变）

2、凸透镜成像规律小结：
物距(u)
像的正倒
像的大小
像的虚实
像的位置
像距(v)
应 用
u>2f
倒立
缩小
实像
透镜两侧
f<v<2f
照相机
u=2f
倒立
等大
实像
透镜两侧
v=2f
------
f<u<2f
倒立
放大
实像
透镜两侧
v>2f
投影仪
u=f
不成像
u<f
正立
放大
虚像
透镜同侧

放大镜
3、 凸透镜成像规律记忆：一倍焦距分虚实，二倍焦距分大小；物近像 远 像变 大 ，物远像 近 像变 小 。
