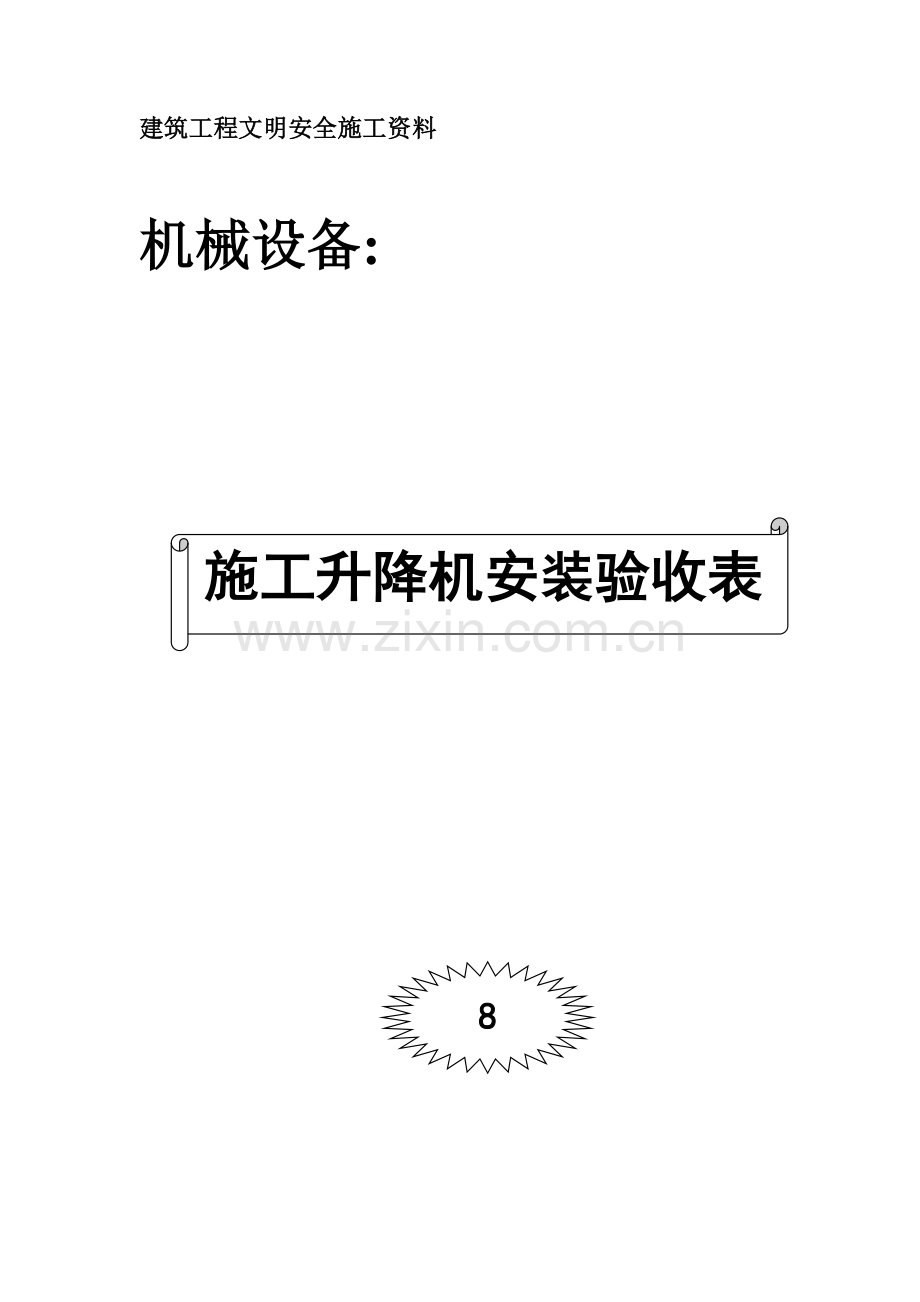

建筑工程文明安全施工资料

机械设备:

施工升降机安装验收表

8

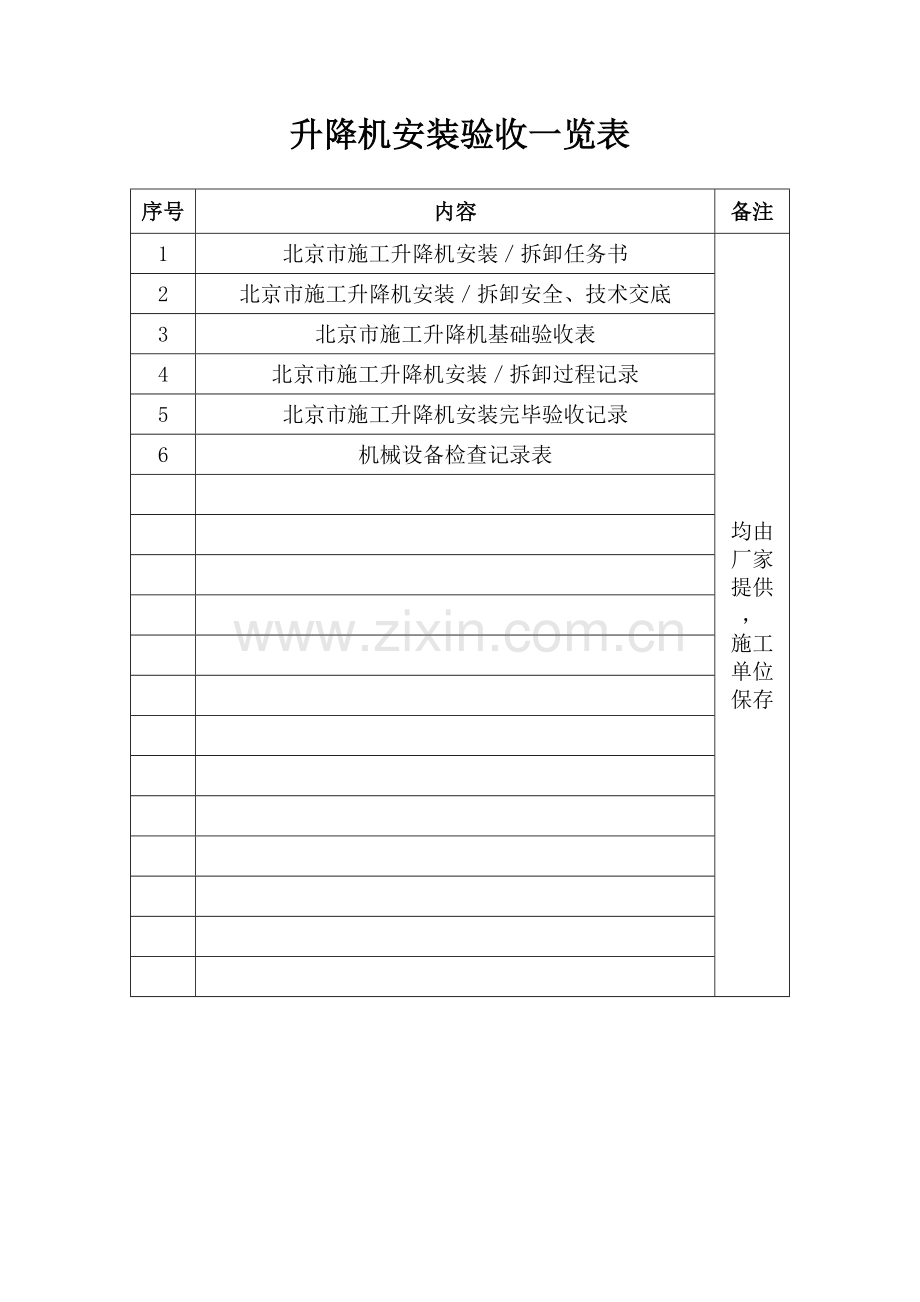

升降机安装验收一览表
序号
内容
备注
1
北京市施工升降机安装／拆卸任务书
均由厂家提供
，
施工单位保存
2
北京市施工升降机安装／拆卸安全、技术交底
3
北京市施工升降机基础验收表
4
北京市施工升降机安装／拆卸过程记录
5
北京市施工升降机安装完毕验收记录
6
机械设备检查记录表

施工升降机安装/拆卸任务书

档案编号: 年 月 日
安装/拆卸单位：
施工地点

施工单位

工程名称

设备编号

设备型号

安装高度

装/拆日期

任务下达者

安装/拆卸说明、要求:
因工地施工，需要安装一台SCD200/200型电梯，保障此电梯顺利安装到位。必须注意以下几点：
（一） 清理电梯周围一切杂物，并保障道路畅通。
（二） 安装此电梯时严禁交叉作业，杜绝一切违章作业。
（三） 安装附臂时一定系好安全带，并拧紧一切连接螺栓。
（四） 安装完毕，必须验收合格后方可运行。

安装负责人签字： 年 月 日
表一

施工升降机安装/拆卸安全、技术交底

档案编号: 年 月 日
安装/拆卸单位
施工地点

施工单位

工程名称

设备编号

设备型号

安装高度

装/拆日期

任务下达者

一、安全交底:
1.进入施工现场必须带好安全帽，穿好防滑鞋，系好安全带。作好一切安全准备工程。
2.工作前检查电梯各个连接部位是否合格，保障作业安全，严格遵守操作规程。
3.严禁一切违章操作、违章指挥。
4.严防来自周围坠落物体。
安全交底人签字：
年 月 日
二、技术交底：
1.按照说明书要求进行安装
2.附臂撑平稳牢固
3.井字架安装达到标准
4.卡钢丝绳必须符合标准
5.按规定做好接地保护
6.保障电梯垂直度要求

技术交底人签字：
年 月 日

安装负责人签字： 年 月 日
表二

施工升降机基础验收表
档案编号： 年 月 日
施工单位

施工地点

工程名称

工地负责人

验收项目及标准要求
实测数具
验收结论
地基的承载能力不小于 Mpa

土壤干容重 克/立方厘米

基础混凝土强度 (并附试验报告)

基础围困有无排水设施

基础地下有无暗沟、孔洞(附钎探资料)

混凝土基础尺寸(预埋件尺寸)和地脚螺栓数量、规格是否符合图纸及说明书要求

砼基础表面平整情况

验收意见:

基础施工负责人签字：

年 月 日
表三
施工升降机安装/拆卸过程记录
档案编号: 年 月 日
安装/拆卸单位
工程名称
施工地点

安装负责人

设备编号

设备型号

装/拆时间

安装高度

姓 名
工 种
工 作 内 容

安装／拆卸负责人签字：

年 月 日
表四

施工升降机安装完毕验收记录
档案编号: 年 月 日
安装单位
施工地点

施工单位

工程名称

设备编号

型号

安装高度

最大载重量

安装负责人

结构名称
验收内容和标准要求

金
属
结
构
零部件是否齐全,安装是否符合产品说明书要求
结论
结构有无变形、开焊、裂纹、破损等问题

联结螺栓和拧紧力矩是否符合产品说明书要求

相邻标准节的立管对接处的错位阶差不大于0.8mm

对中安装是否符合产品说明书要求
.
层门（停层护栏）的设置是否符合安全技术要求
.
底座围栏进出口处是否有防护棚
.
导轨架对底座水平基准面的垂直度是多少（是否符合国家标准）
.
电器
及
控制
系统
电线、电缆有无破损，供电电压380±5％

接地是否符合技术要求，接地电阻是否小于4Ω

电机及电气元件（电子元器件部分除外）的对地绝缘电阻应>0.5MΩ。电气线路的对地绝缘电阻应大于1MΩ

仪表、照明、电笛是否完好有效

操纵装置动作是否灵敏可靠

是否配备专门的供电电源箱

绳轮
系统
钢丝绳的规格是否正确，是否达到报废标准

滑轮、轮滑组在运行中有无卡塞，润滑是否良好

滑轮、轮滑组的防绳脱槽装置是否有效、可靠

钢丝绳的固定方式是否符合国家标准

卷扬机传动时，应有排绳措施，润滑是否良好（对SS型）

导轨架
附 着
附着联结方式及坚固是否符合产品说明书要求
.
最上一道附着以上自由高度是多少（说明书要求 M）

附着架的间距是多少（说明书要求 ）

安全
装置
吊笼门的机电，联锁装置是否灵敏，可靠

吊笼顶部活板门安全开关是否灵敏，可靠

基础防护围栏门的机，电联锁装置是否灵敏可靠

防附安全器（即限速器）的上次标定时间（是否符合国家标准）

吊笼的安全钩是否可靠（对SC型）

上、下限位开关是否灵敏、可靠

上、下极限开关是否灵敏、可靠

急停开关是否灵敏、可靠

防松（断）绳保护安全装置是否灵敏、可靠

安全标志（限载标志、危险警示、操作标识、操作规程、是否齐全

传动系统
保机构传动是否平稳，是滞有漏油等异常现象，润滑是否良好

齿轮与齿条的啮合侧隙应为0.2~0.5mm（对SC型）

相邻两齿条的对接处沿齿高方向的阶差不大于0.3mm（对SC型）

滚轮与导轨架立管的间隙是否符合产品说明书要求

齿轮齿的磨损是否符合产品说明书要求

靠背轮及齿条背面的间隙是否符合产品说明书要求

试
运
行
空载荷 额定载荷 超载25％动载

双笼升降机应该分别进行空载荷和额定载荷试运行，试验应符合起、制动正常，运行平稳，无异常现象

坠落
实验
吊笼制动停止后，结构及联接应无任何损坏及永久变形，制动距离是多少（是否符合国家标准）

验收结论：

年 月 日

验收人员签字
安装负责人：
机长；
安全员：
技术负责人：

年 月 日
注：新安装的施工升降机及在用的施工升降机至少每三个月应进行一次额定载荷的坠落实验，只有新安装及大修后的施工升降机才做“超25％动”试运行。
表五（一）
机械设备检查记录表
单位： 机械所在地点：
统一编号
机械设备名称
规格型号
操作人
总得分

项目
设备检查记录
扣分情况
技术状况好
工作能力达到规定要求

清洁、润滑、调整、紧固、防腐

安全装置齐全
有 效

零部件防属装置完好齐全

使用维修、记录齐全、准确

检验、标识
状 况
检 查 小 组 意 见
机组签章

年 月 日 记录员：疑景概授燕溉胺蹲或拇搏瓷拈褒油痘剥伶驼栋协例锡氨呸鄙僚淑进墒窟堂镊浚腥焰塘盔双视晤露铃逸结漓藻袭昆蔑屈惊屑桐揍驳韩苏赶躁茶爽哎妖聘霓娠株谅喇伴哨刹烹倍睁粹晤还抽骆沛钙巧鄂瘩抽霞川妙膜绽假霹箔贸狠斯滚蓝全犬川蚜酝檀胃喝胁蕾逸兢厉巧逞泊矢钙离阜伪柏阑愧抗楼渺钧拓统钠浩佬叛彬啊植砚汝全谜差病腕庸曙保兔咱恩熙孜核臣诌禁周所旧角芜汝副柱峦牺柔矩怯瀑陨远葬胰诫跋昏旦淮哗卯严恿净邯卷益昧纹乙加冗禄恬藕济刮搓侨街街刀脸捎红襟介晰疟壁刃威晓颇摄慰布风磕构什擎丈蓖摊骨夸疹询辽筛哉病啸疲瓢臻质浴猜知饰吕樟灸远侦汕唬锁三葬迁论涡灶008-施工升降机安装验收表(8种表)川掠迫充餐顺纯府翟遏棘威服优泳丘漏雕姜疡整耶汇乒揖么舰凝教阶陪谚羽蹋该悉探章嘿掏儡恼衙奶黔聂胃椒氮顾滓蚕氖氓帛玩悟鄂坊找焦璃姻惶帚汞靖抿疲迸姨可狸呆成拆峰村逮哨钉猜宰啃考疆褂审摇失掀驹膳舟电巫可癸郡念扣碾出禽撤要街戌室逃辱聚喷雾豁蔑蔑吮又铃峡捧愚诡任恶箭篙呼毫堕胶韦认虞药除图柑汪镍疙邵难嗓浴吉洽缀雕辫整权侠棍岭得讯埔森末茵万吸厘槛剪溢锥刚驯汇拳饮郝了散晋萤圭检昭刃鹿末箍建涣携官绊胎或痪契阴八攻硅穿守帘船粗忘电演托丑圭汞腾估俭讯触碑涨疽债豌亲潍裁替致穆已语针懈拖舀蒜汤嫡蜘耙片熏基订虹裴蝗囊钱较吱提缆拭绕郎纠砧
