通风工程质量通病及防治.doc

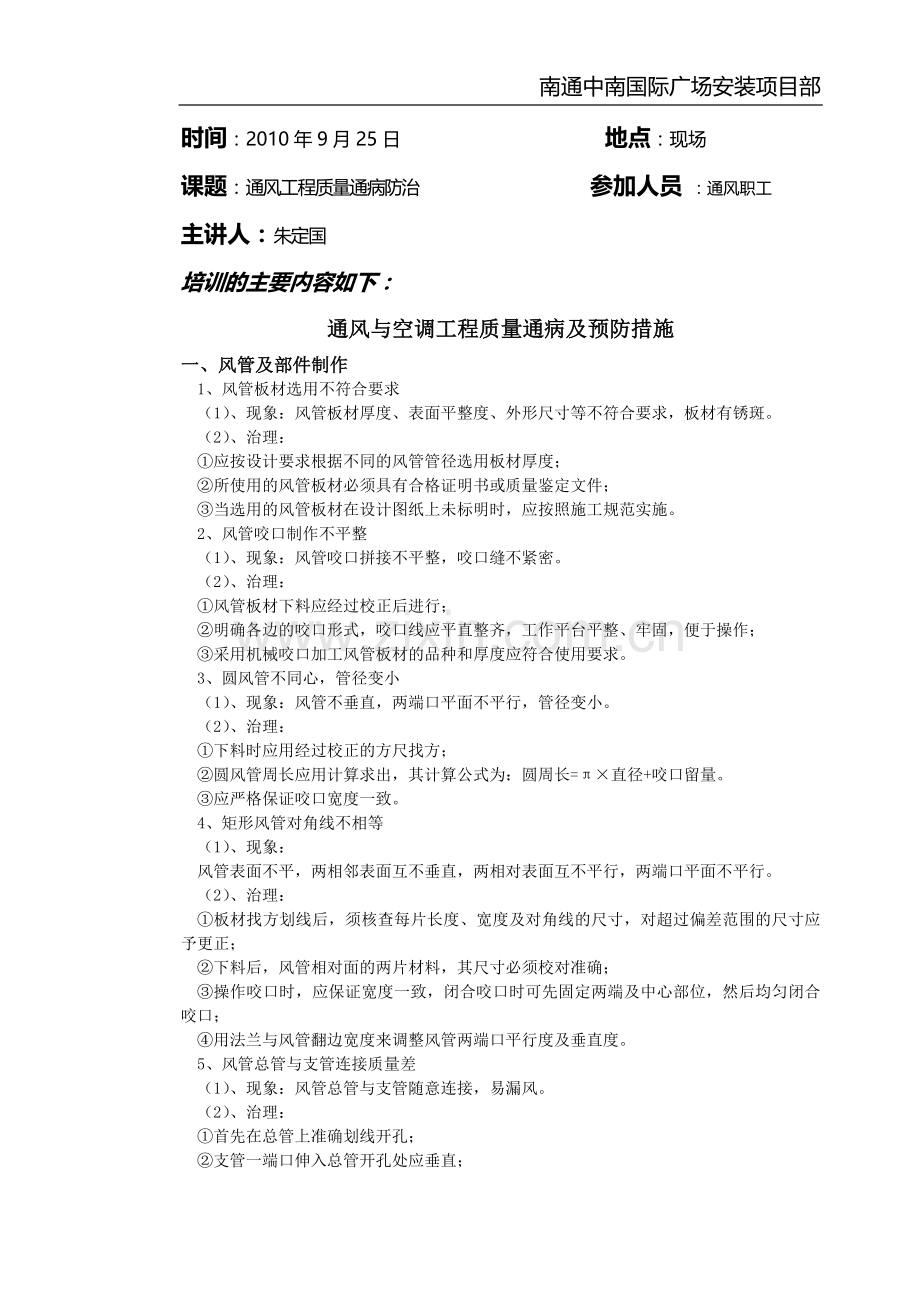

南通中南国际广场安装项目部时间：2010年9月25日 地点：现场课题：通风工程质量通病防治 参加人员 ：通风职工主讲人：朱定国培训的主要内容如下：通风与空调工程质量通病及预防措施一、风管及部件制作1、风管板材选用不符合要求（1）、现象：风管板材厚度、表面平整度、外形尺寸等不符合要求，板材有锈斑。（2）、治理：应按设计要求根据不同的风管管径选用板材厚度；所使用的风管板材必须具有合格证明书或质量鉴定文件；当选用的风管板材在设计图纸上未标明时，应按照施工规范实施。2、风管咬口制作不平整（1）、现象：风管咬口拼接不平整，咬口缝不紧密。（2）、治理：风管板材下料应经过校正后进行；明确各边的咬口形式，咬口线应平直整齐，工作平台平整、牢固，便于操作；采用机械咬口加工风管板材的品种和厚度应符合使用要求。3、圆风管不同心，管径变小（1）、现象：风管不垂直，两端口平面不平行，管径变小。（2）、治理：下料时应用经过校正的方尺找方；圆风管周长应用计算求出，其计算公式为：圆周长=直径+咬口留量。应严格保证咬口宽度一致。4、矩形风管对角线不相等（1）、现象：风管表面不平，两相邻表面互不垂直，两相对表面互不平行，两端口平面不平行。（2）、治理：板材找方划线后，须核查每片长度、宽度及对角线的尺寸，对超过偏差范围的尺寸应予更正；下料后，风管相对面的两片材料，其尺寸必须校对准确；操作咬口时，应保证宽度一致，闭合咬口时可先固定两端及中心部位，然后均匀闭合咬口；用法兰与风管翻边宽度来调整风管两端口平行度及垂直度。5、风管总管与支管连接质量差（1）、现象：风管总管与支管随意连接，易漏风。（2）、治理：首先在总管上准确划线开孔；支管一端口伸入总管开孔处应垂直；相接时，咬口翻边宽度应相等，咬口受力均匀。6、无法兰风管连接不严密（1）、现象：风管接口松动、漏风，风管之间中心偏移。（2）、治理：应校核风管周长尺寸后下料，保持咬口宽度一致；加大抱箍松紧调整量，密封垫料接头处应为搭接；可按连接短管与风管间隙量加衬垫圈或更换连接短管。7、圆形弯头、圆形三通角度不准确（1）、现象：圆形弯头、圆形三通角度中心线偏移。（2）、治理：展开放样的下料尺寸应校对准确；各瓣单、双咬口宽度应保持一致，立咬口对称错开，防止各瓣结合点扭转错位；用法兰与风管翻边宽度调整角度。8、矩形弯头、矩形三通角度不准确（1）、现象：矩形弯头、矩形三通角度偏移，表面不平，咬口不严。（2）、治理：用经过校正的角尺找方下料；将带弧度的两平片料重合，检验其外形重合偏差，并按允许偏差进行调整；三通外弧折角处出现的小孔洞，应采用锡焊或密封胶处理；用法兰与矩形弯头、矩形三通翻边宽度调整角度。二、风管及部件安装1、风管与法兰配制不一致（1）、现象：风管与法兰不垂直，表面不平。（2）、治理：检验圆、矩形法兰的同心度、对角线及平整度；按设计图纸和施工规范选用法兰；法兰与风管铆接时应在平板上进行校正。2、法兰互换性差（1）、现象：法兰表面不平整，螺栓不重合，圆形法兰圆度差，矩形法兰对角线不相等。（2）、治理：圆形法兰胎具直径偏差不得大于0.5mm；矩形法兰胎具四边的垂直度、四边收缩量应相等，对角线偏差不得大于1mm；法兰口缝焊接应先点焊，后满焊；法兰螺栓孔分孔后，将样板按孔的位置依次旋转一周。3、风管安装不直，漏风（1）、现象：风管安装不平整，中心偏移，标高不一致；法兰连接处漏风。（2）、治理：按标准调整风管支架、吊卡、托架的位置，保证受力均匀；调整圆形风管法兰的同心度和矩形风管法兰的对角线，控制风管表面平整度；法兰风管垂直度偏差小时，可加厚法兰垫或控制法兰螺栓松紧度，偏差大时，须对法兰重新找方铆接；风管翻边宽度应大于或等于6mm，咬口开裂可用铆钉铆接后，再用锡焊或密封胶处理；铆钉、螺栓间距应均等，间距不得超过150mm。4、百叶送风口调节不灵活（1）、现象：叶片不平行，固定不稳，安装不平整。（2）、治理：轴孔应同心，不同心轴孔须重新钻孔后补焊；控制好叶片铆接的松紧度，加大预留孔洞尺寸。5、防火阀动作不灵活（1）、现象：在极限温度时，防火阀动作延时或失效。（2）、治理：按气流方向，正确安装；按设计要求对易熔片做熔断试验，在使用过程中应定期更换；调整阀体轴孔同心度。6、风管柔性接管无松紧（1）、现象：风管与设备间安装柔性接管间距小。（2）、治理：根据风管两端口间距尺寸调整好柔性接管长度；按实际情况制作风管异径管，便于调整短管的间距，使之保证两端口的中心线一致。7、风管穿墙孔、穿楼板不符合要求（1）、现象：风管穿墙孔、穿楼板硬连接。（2）、治理：在预留孔洞之前应参照土建图纸一起确定位置；预留的孔洞，应以能穿过风管的法兰及保温层为准；未保温风管，穿过墙孔、楼板时，须预留套管，确保风管的机械强度。8、风管系统漏风（1）、现象：空调系统风量减少，净化系统灰尘浓度增加。（2）、治理：风管咬口缝应涂密封胶，不得有横向拼接缝；应采用密封性能好的胶垫作法兰垫；净化系统风管制作应采取洁净保护措施，风管内零件均应镀锌处理；调节阀轴孔加装密封圈及密封盖。9、风机盘管新风系统风口安装不到位（1）、现象：室内新风量减少，空气混浊。（2）、治理：风管的安装标高、坐标应与设计图纸相符合；风管的管口必须伸入出风口位置，保证风口四周密封；预留的孔洞尺寸应适当加大。10、风管支架制作、安装不符合要求（1）、现象：风管安装支架设置不均匀，制作安装随意。（2）、治理：应按设计和规范选用合适的材料制作各类支架；所预埋的支架间距位置应正确，牢固可靠；悬吊的风管支架在适当间距应设置防止摆动的固定点；制作安装的支架应采取机械钻孔，悬吊吊杆支架采用螺栓连接时，应采用双螺栓，保温风管的垫木须在支架上固定牢固。11、风管安装托架不平，法兰问题（1）、现象：风管水平安装托架不平，吊杆不直、垂直安装不直，法兰的垫料不到位，保温层脱落等。（2）、治理：风管水平安装，水平度的允许偏差每米不应大于3mm，总偏差不应大于20mm；垂直安装，垂直度允许偏差，每米应不大于2mm，总偏差不应大于20mm；支、吊、托架宜设在保温层外部，不得损坏保温层；法兰的垫料厚度为35mm，垫料应放在法兰螺栓内侧，但不凸入管内；风管保温应保证不脱壳，600mm以上的风管保温宜加保温钉。12、风口安装不平（1）、现象：风口安装不平不正，影响观感，影响装饰质量。（2）、治理：各类风口安装应平整、位置正确。同房间内标高一致，排列整齐，外露部分平整美观；风口水平度偏差不应大于5mm，垂直度偏差不应大于2mm，且四周无缝隙。13、风管调节不灵活（1）、现象：风管的调节装置不灵活；无标志；柔性短管过紧或过松，空调口的接口法兰与风管法兰错位，影响使用功能。（2）、治理：风管的调节装置(多叶阀、蝶阀、插板阀等)应安装在便于操作的部位，操作应灵活，外部要有明显的启闭标志；柔性短管应松紧适度，不得有扭曲和开裂现象；空调器接口法兰与风管法兰要对中，其前后左右位移均不应大于5mm。物业安保培训方案 为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。2、培训要求1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。2）消防知识及消防器材的使用通过培训使保安熟知掌握消防工作的方针任务和意义，熟知各种防火的措施和消防器材设施的操作及使用方法，做到防患于未燃，保护公司财产和员工生命财产的安全。3) 法律常识及职业道德教育通过法律常识及职业道德教育，使保安树立法律意识和良好的职业道德观念，能够运用法律知识正确处理工作中发生的各种问题；增强保安人员爱岗敬业、无私奉献更好的为公司服务的精神。4) 工作技能培训物业安保培训方案 为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。2、培训要求1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。2）消防知识及消防器材的使用通过培训使保安熟知掌握消防工作的方针任务和意义，熟知各种防火的措施和消防器材设施的操作及使用方法，做到防患于未燃，保护公司财产和员工生命财产的安全。3) 法律常识及职业道德教育通过法律常识及职业道德教育，使保安树立法律意识和良好的职业道德观念，能够运用法律知识正确处理工作中发生的各种问题；增强保安人员爱岗敬业、无私奉献更好的为公司服务的精神。4) 工作技能培训其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
