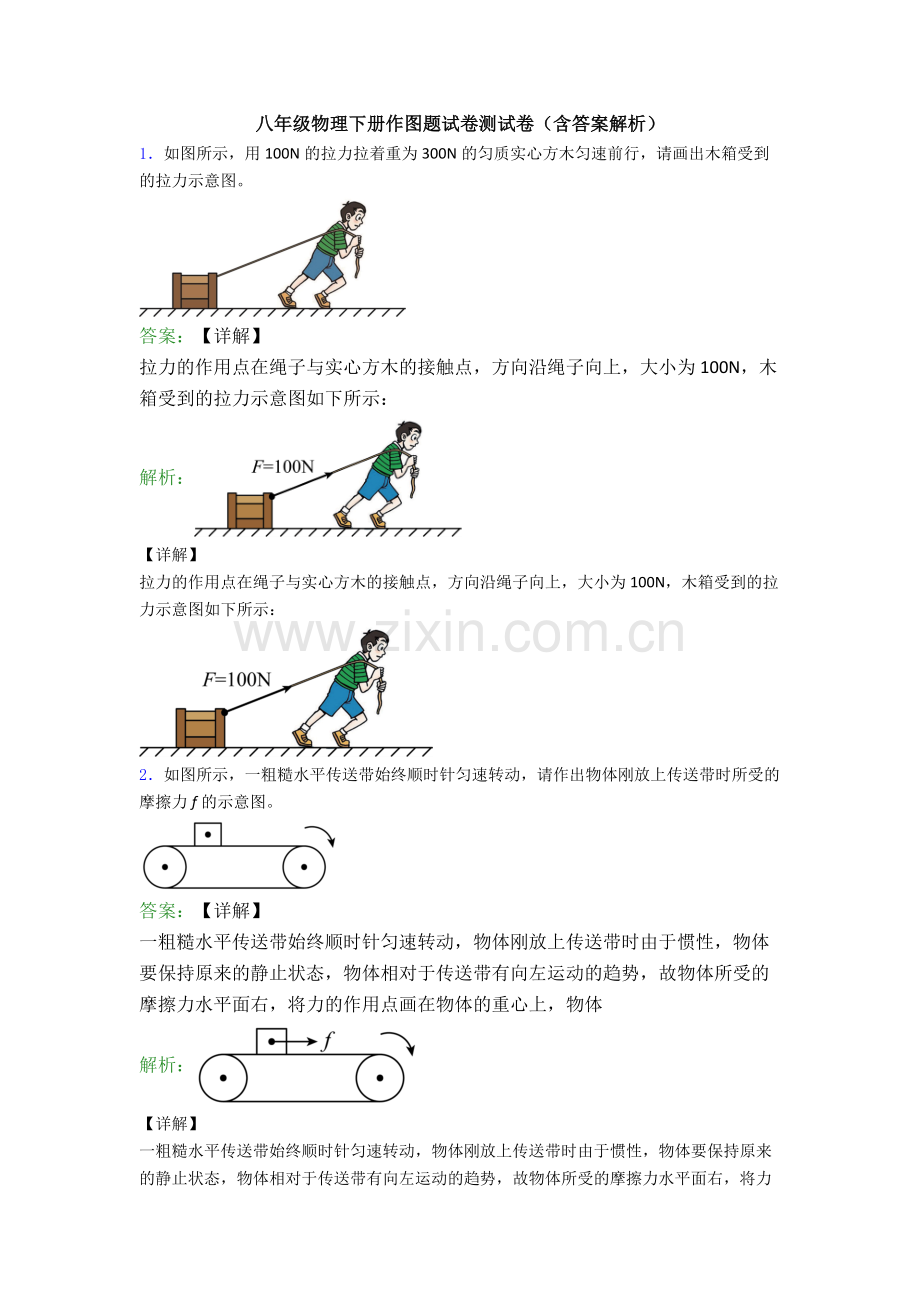

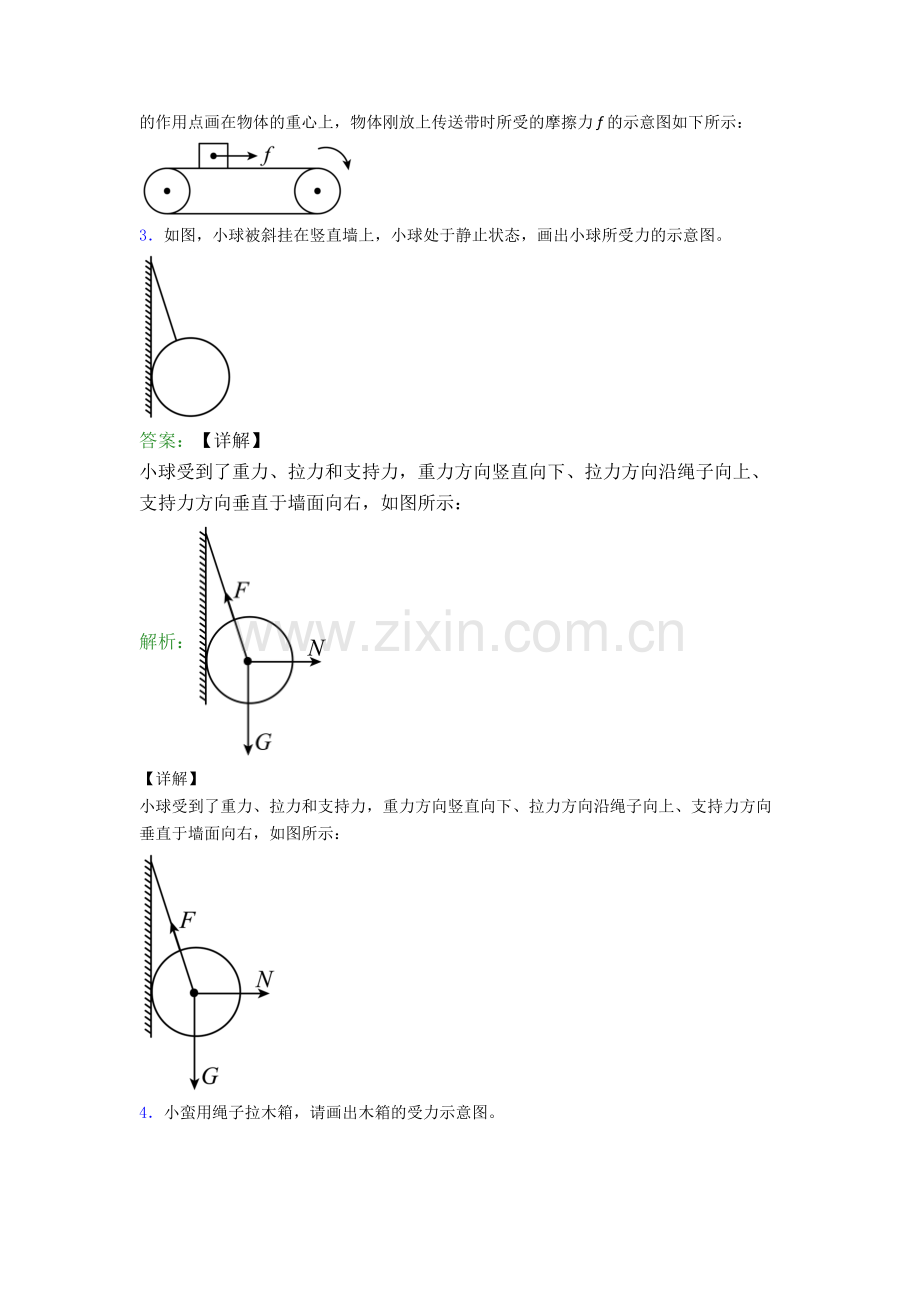

八年级物理下册作图题试卷测试卷（含答案解析）1如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。答案：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：解析：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：2如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体解析：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：3如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：4小蛮用绳子拉木箱，请画出木箱的受力示意图。答案：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下解析：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下5小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。答案：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下解析：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下6如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。答案：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：解析：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：7如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。答案：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：解析：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：8如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。答案：【详解】力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：解析：【详解】力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：9按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。（_）答案：【详解】阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示： 。解析：【详解】阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示： 。10用如图所示的锤子拔钉子，请在A点画出使用最小的力F。答案：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力解析：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图11如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。答案：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：解析：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：12（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。答案：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：解析：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：13如图所示，请画出滑轮组最省力的绕法。答案：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自解析：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下14如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。答案：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：解析：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：15画出滑轮组最省力的绕线。答案：【详解】图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：解析：【详解】图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
