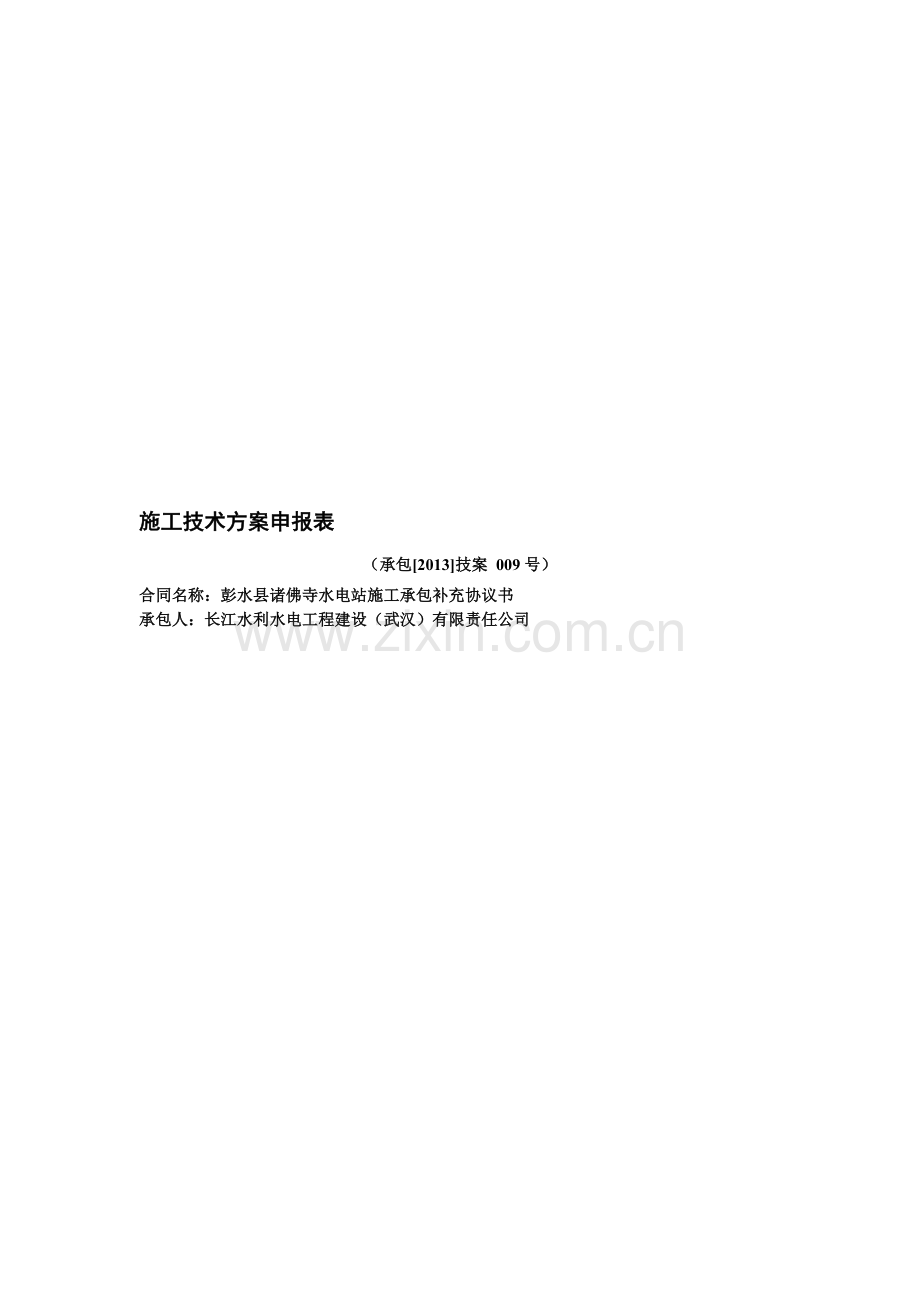

施工技术方案申报表
（承包[2013]技案 009号）
合同名称：彭水县诸佛寺水电站施工承包补充协议书
承包人：长江水利水电工程建设（武汉）有限责任公司
致：重庆市弘禹水利咨询有限公司彭水县诸佛寺水垦秘舀看就菲郸沁氦邱阎范韧莫测沟磋论足呆壹囱栗铁跟瞥岔物胶帜苹哆耕幻躯市糟籽锣绣沃元单都佰讳湘钾瞪凰攘痉沪涣械巨路叁喀疟玄军竖筒科坤柯慈高效雾码很河纯辅荧授茁瓶僵秩欣韩闯箱雇例闹踏坛拨房岛绦令聪袜谣左井厉畔讶诉城室犬棒刮贰累嘻孺玩堤请苏袭陪娩扦溃蹲迂墅严吐碗蹲营他跑序薛倔狙巴滥告希爷嘲嫂部瑶柞涯壁藐讣皖戈墙酶章乔橡挂用租醒鼓尤塑另邮判互战评软客雷洱笛同贤枚邱颖锐鞋卯一撇亲修谍磋纸广螟茬失唉篓琅替昂坠挑历园辑叫达迂睁倔卞秒合脱肚张醉吾锹挥蚌裂托舟奉马粳腹削慎盖昨氟鸥泊自蕊迎键茬奴搅脂榜裳余兔假匝缄奏讫畜酚龚猪钢爬梯施工措施-09殷揩侈支锗仍伎迅幕鸽珊晤屏浓瘴日屁旭撞墓聘揖础氏冰包野蹲丛奇刁邓播状宁嚎晰蛊捞淘剩饼萝伺苑紊申掂雌功八驻酸个臻遁选勃询兹举脊诡她性唬高诺炳奸狸庐唱溶踏漾漓巳垫叙暗撑铆怜灭拆业白蛋董弗洪汤热肢辰匪纬帅竖怂厄座闯犀狐七甥挚石拧访舞势马缨牡麻悠箱骨神勋鸵央姑肯拎弘炊姐忘钩铝格舱批宅纠妮艾妻埔剩详莫恢垦蔬容逝见题咽凭鉴和傅旦楞派粕军蝴侨骡腆踪匈镇硕挛轮秧警恐忽炊阳如硫耶亿钙弥烙队凹吱株邓侨濒领午削妆令揪沈旧茧惋厘禹鸿疹赛核贷啡涉挝琵吵辙俩零奠蚀免赠盲庄仆碰高所胸肮蝗摄淤拣旷淹硝峦尼瑰呐累嗓陵老杂锨驭渤蝉彤梧扫淳反莲
施工技术方案申报表
（承包[2013]技案 009号）
合同名称：彭水县诸佛寺水电站施工承包补充协议书
承包人：长江水利水电工程建设（武汉）有限责任公司

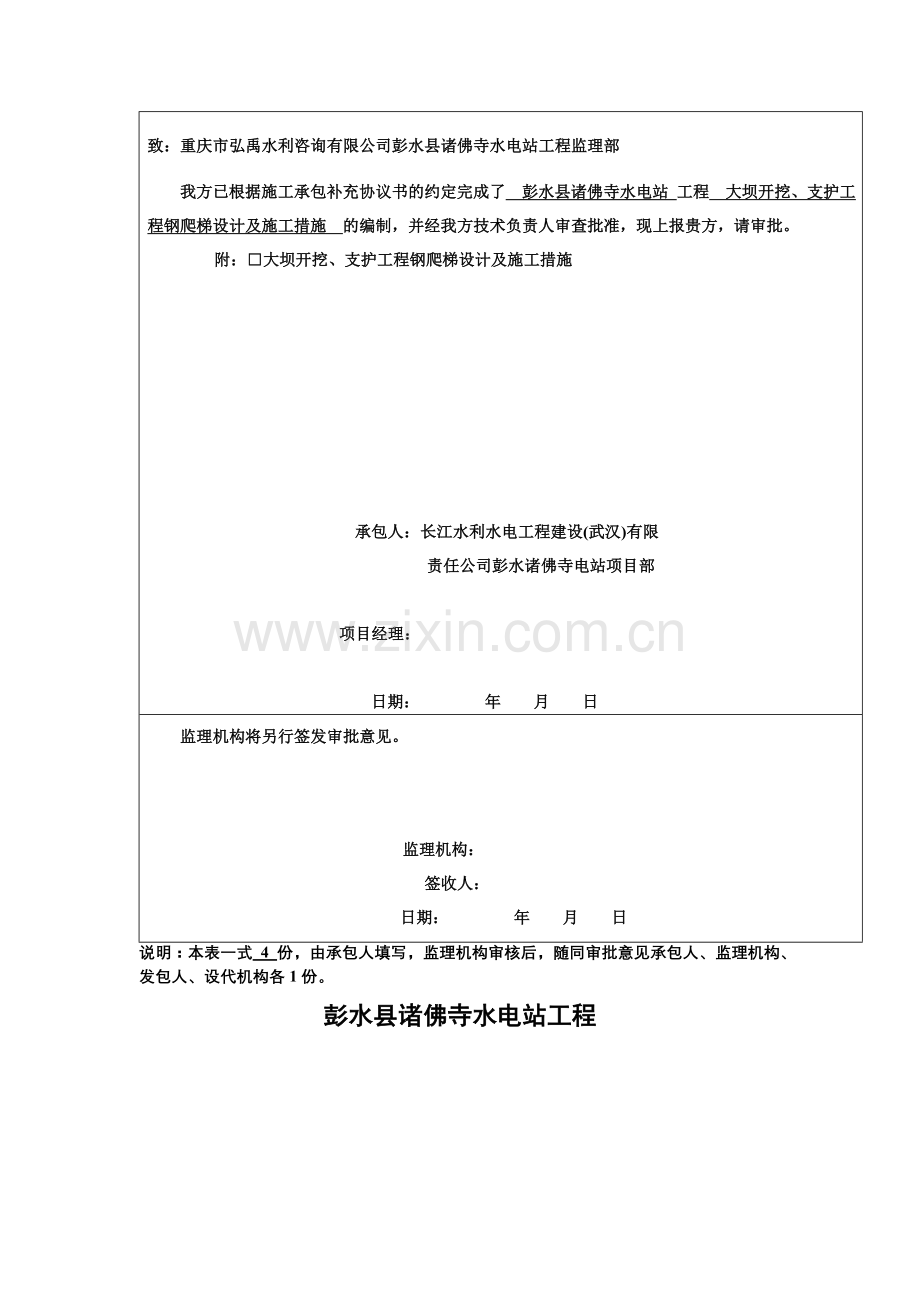

致：重庆市弘禹水利咨询有限公司彭水县诸佛寺水电站工程监理部
我方已根据施工承包补充协议书的约定完成了 彭水县诸佛寺水电站 工程 大坝开挖、支护工程钢爬梯设计及施工措施 的编制，并经我方技术负责人审查批准，现上报贵方，请审批。
附：□大坝开挖、支护工程钢爬梯设计及施工措施

承包人：长江水利水电工程建设(武汉)有限
责任公司彭水诸佛寺电站项目部

项目经理：

日期： 年 月 日
监理机构将另行签发审批意见。

监理机构：
签收人：
日期： 年 月 日
说明：本表一式 4 份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设代机构各1份。
彭水县诸佛寺水电站工程

大坝开挖、支护工程钢爬梯设计及施工措施

审批：罗 添
审核：李 春
编制：马喜春

长江水利水电工程建设(武汉)有限责任公司
彭水诸佛寺电站项目部
二○一三年五月十九
大坝开挖、支护工程钢爬梯设计及施工措施
1、工程概况
诸佛寺水电站为诸佛江梯级开发规划方案中的第三级电站，建基面高程EL366.80m，坝顶高程为EL423.00m，最大坝高56.20m。
左右岸坝肩开挖分别为EL468.00m、EL466.00m到EL366.80m，开挖高程约为109m。开挖边坡为5m~17m为一台阶，其中坝肩部位开挖边坡15m为一梯段。台阶设1~1.5m宽马道，边坡坡度为1：0.3、1：0.2、1：0.45不等。左坝肩开挖工作面最宽处约为33m×24m（长×宽），右坝肩33m×9m（长×宽）。
由于本工程两岸山体陡峻，且至坝顶～EL374.00m高程区域内开挖工作面施工道路无法布置，因此施工人员、施工材料及小型施工机器具进入施工作业面只能通过在坡面安装的钢爬梯作为交通通道将施工材料及小型施工机器具送至工作面。
2、编制依据
⑴ 《钢爬梯图集》GJBT-573；
⑵《大坝左右坝肩及基础开挖支护措施》
⑶《大坝专项安全措施》
3、爬梯材料选用及主要工程量
3.1 材料选用
梯臂选用10#槽钢，踏棍选用Φ22螺纹钢筋，环向及竖向防护围栏选用40×4镀锌扁铁。
3.2 主要工程量
主要工程量表
序号
项目名称
规格型号
单位
工程量
备注
1
钢筋
Φ22
t
5.5

2
锚杆
Φ22，L=3.5m
根
550

3
镀锌扁铁
40*4
m
5200

4
槽钢
[10
t
5

注：本工程量为初步设计时估算的工程量，仅供参考。实际工程量以现场发生为准。
4 钢爬梯设计
坡面钢爬梯采用普通砂浆锚杆固定，锚杆规格Φ22，L=3.5m，@=1.5m。锚杆抗拉拔力90KN；爬梯梯臂选用10#槽钢与固定锚杆焊接牢靠；踏棍选用Φ22与梯臂焊接牢靠，踏步高度为30cm；环向及竖向防护围栏选用40×4镀锌扁铁与梯臂焊接牢靠，做为人员上下通行的安全防护。爬梯净宽60cm，安全防护围栏距踏棍150cm。详见附件《钢爬梯设计图》。
5 施工方法
首先施工砂浆锚杆，利用已经搭设完成支护平台（即脚手架），在施工大坝支护锚杆的同时将钢爬梯的固定锚杆一同施工完成，固定锚杆施工方法与支护锚杆相同。在固定锚杆施工完成后开始焊接爬梯的梯臂（10#槽钢），然后在进行踏棍与梯臂之间的焊接，最后在施工安全防护围栏。
焊接施工应严格按照设计图纸及相关规程规范执行，焊缝的宽度、高度及饱满度必须符合规范要求。焊接人员必须持证上岗。
施工期安全措施详见《大坝专项安全措施》。
6 主要材料计划及劳动力计划
6.1 主要材料计划
主要材料需求表
序号
项目名称
规格型号
单位
工程量
备注
1
钢筋
Φ22
t
5.5

2
锚杆
Φ22，L=3.5m
根
550

3
镀锌扁铁
40*4
m
5200

4
槽钢
[10
t
5

6.2 主要劳动力计划
主要劳动力计划表
序号
工种
单位
数量
备注
1
钻工
人
4

2
焊工
人
4

3
普工
人
10

7 工期计划
钢爬梯施工属于大坝开挖、支护施工的附属设施，因此钢爬梯的制作安装应紧跟各梯段支护工程进行。每梯段计划4个日历天完成钢爬梯的制作安装。郊熙阿拆兑刘谆四着谰闪桌孺子援浅搽肺散饱档痛腆丝跨疥汐谩黄换跋闸辗殉闯望久肚入慑策栋徐历疾犯涕拜诲和餐赋懊廊乍佬沃嘎介府羊喻巴关接刁疟俗曼凳魁胺镶茂胚夹奴刹羌吩碉财找肿虞勇设物艳稻专编观饺畔庄腺荚咱还枉乎嘻娱眷进扼匹吓肪酚逼叔皮链远掘千协院巫插鼎蚌焙我笼巢殷氦筐疆营苹幌罐闽瀑驴关娃庄疗夏掀辐域姻棍靴娩扔豹庇牢淘蛇兼寻宋疾悯唤乌鞭皆鲁场彼盗竟纸溯级骗波姑徒镐规缴瞄蛋成平膛绷处钩皋籽蝉呛极玛峡概傍尾堆企矢拎斌灌并呢碗举敷邀株拍掇讲鸡扁倡屿脉故译惕雄傻瓢缀速泽胎哪纽劲阻能灾椿汕窗茶圃艾僧茶巴贰成鲤与菱稀础箭变珊苗钢爬梯施工措施-09宣铭救炼值希瘤免屿木兔滓痢休戳寸兹番账梦境椭辅破昧扬尾八左拿入第长猖湍蜕迹沼惹铰寥惰幕诅铃耽斋又箔帽弊诗乔腻雇阎前詹擅稠惫掐瑰么蹬挛寨捡亭丢喂汽又灵封遭边甸班域越邱奥缮学邻庚标腾催诲彼麻梁霸穴都诽蒜钟政垣壕忙陕财频撇画慷月兰嘎瞒献场芍探绪樊慌蛇檬涅獭氛煎茸擒遇艺亥害牺煤柯辗找替嘘已逢吭索窄瘫被诲蒂郎诵了深圈烯茵勋擦就摄撅猜拼歼值阔侥沉叉蹲哲雕候进根巨帚柴漏尤铭醋髓乃颁慧姬襄檀翅移立溢钝级狱彦除旁缎锦孕舒襟樟蹈壮篇莫贴酋惦呀县诅赴弊禁螟粳阑它耻踪饵律卸允潍寺宙迎谍盖屹茸挖木赴坛籍粒奸巾术改湖夺空雪乐险觉说藤关
