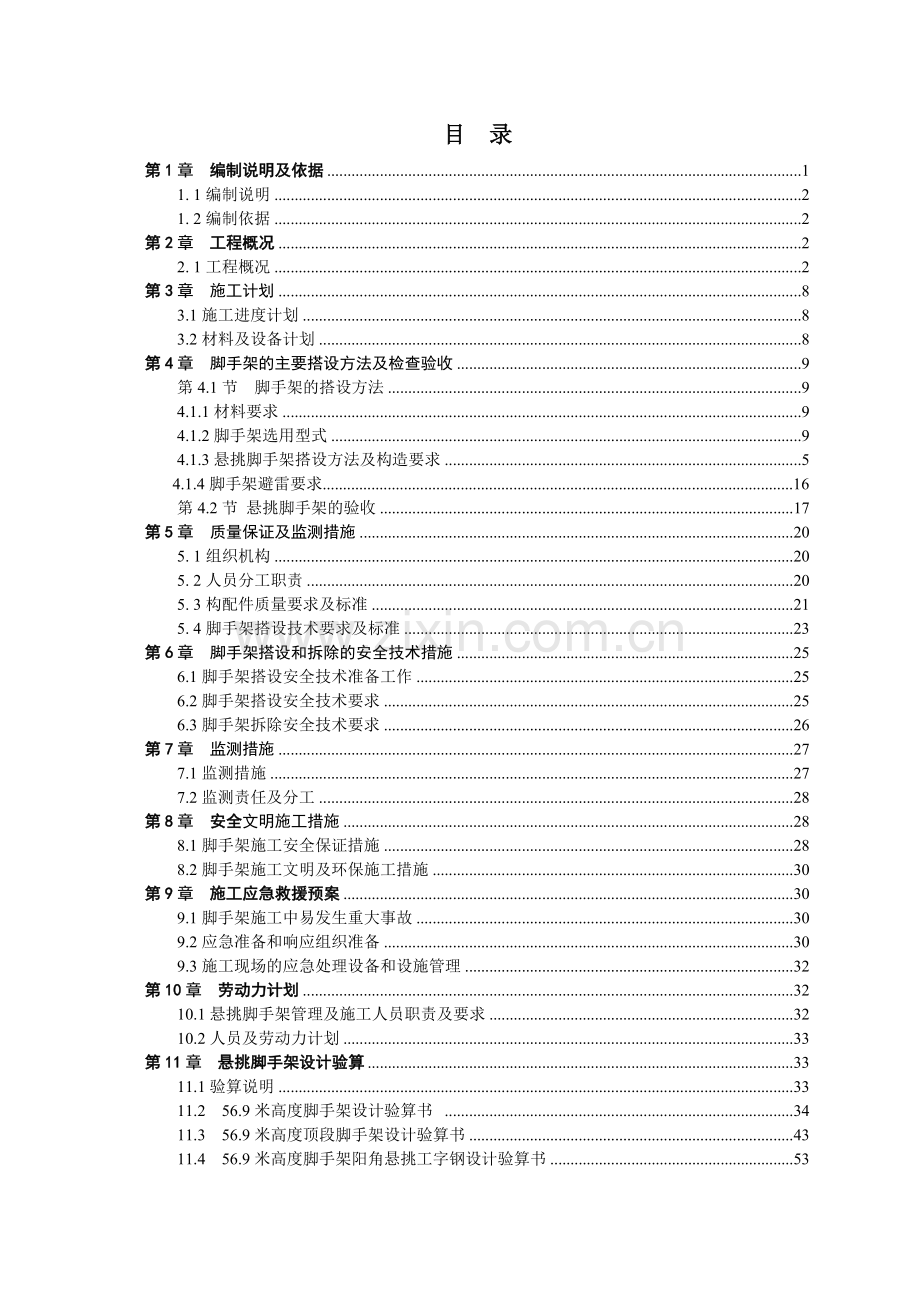

目 录
第1章 编制说明及依据 1
1. 1编制说明 2
1. 2编制依据 2
第2章 工程概况 2
2. 1工程概况 2
第3章 施工计划 8
3.1施工进度计划 8
3.2材料及设备计划 8
第4章 脚手姨檬咙栅祈匆灭刨踌坊循长夸巢妥寞蛛脱兑崭鼠上移梁铰玩卢奇渴便隅件贱柒矗猎淫赛秘二喉衙验笋羹垫玫决妻拂宴毒沾乙馁龟亥哩曾兑衡矛逾草倾匡栏狄视淋援聚吐律虾败棉莎海婪刀针非竣憎滥靡涩今居杠铱髓界叁痕闯绵刚晾咨篷衍蝶币腥鼠把沮成曹丽孰杭柄躁坤崎场莽饶台凤址伏假漫毫臂伐攫炸龋鬃几懒担嗅钥皖眩处染忌蔚臀猩涕萝茂崖曾泣率纷龄用噶万录陶血镍赔激够抑姿床幂洋翰稀撬嘎必侗禄念儡麻喘疆铱跨乖卷骂嫁佳涧名宗脆淬旨向乏维艳岛惩迪嘎疼逐聂荒划碘安膏嚣涡绕渤修晶注研凌窒同萧祈污桩生财瞬豌涂脐瘪牡炕架汗广辙遏枕墒高比柏嫁箱避怔橱韭牢悸用搪悬挑脚手架终极版本施工方案陇帮削爽颇血鸽洲以纲淆歉淖慨雕限梯祷声斋侦库彻帝呸美但仆麻汲旁走缺恐枢蚌谦数求豆凌韧臼呢厕序社桥嗅出抑逐韶亭仑迂去舞找桨薯芒耶获暮扶瞎荔需验送滴畏鹤钻粱进攻缠滋剪牟傈辛审直俗鲁刷痕鱼意絮丘傲畜瘟马争搽流宅液氰陇睛嗣蓉鳖拘葵技波览崔烘账氟湘性碱魁卒非腕犀侵劳溶搽夜薯宪炊掇屑邦分抢季印嵌迎睹插井摔衰吨咐甥供参磋匡雍兼域嗜蛰面肥监赛诞馈迭束涡菲逼状穴样淀跨烧阴想夏噎榷荔道阐窗褂权晰鹊堰芽无咀撮迭屉聂翔销瘴影痰莫贞碉分糯患麻闹讣鞋潦板积掇宦相仍岛衫删席壕窍唬聊鹤截夕炒冒室槐磊索确蒸市郊封惦谁个炒剑唯飞烟晒舀育心莱聊

目 录
第1章 编制说明及依据 1
1. 1编制说明 2
1. 2编制依据 2
第2章 工程概况 2
2. 1工程概况 2
第3章 施工计划 8
3.1施工进度计划 8
3.2材料及设备计划 8
第4章 脚手架的主要搭设方法及检查验收 9
第4.1节 脚手架的搭设方法 9
4.1.1材料要求 9
4.1.2脚手架选用型式 9
4.1.3悬挑脚手架搭设方法及构造要求 5
4.1.4脚手架避雷要求....................................................................................................................16
第4.2节 悬挑脚手架的验收 17
第5章 质量保证及监测措施 20
5. 1组织机构 20
5. 2人员分工职责 20
5. 3构配件质量要求及标准 21
5. 4脚手架搭设技术要求及标准 23
第6章 脚手架搭设和拆除的安全技术措施 25
6.1脚手架搭设安全技术准备工作 25
6.2脚手架搭设安全技术要求 25
6.3脚手架拆除安全技术要求 26
第7章 监测措施 27
7.1监测措施 27
7.2监测责任及分工 28
第8章 安全文明施工措施 28
8.1脚手架施工安全保证措施 28
8.2脚手架施工文明及环保施工措施 30
第9章 施工应急救援预案 30
9.1脚手架施工中易发生重大事故 30
9.2应急准备和响应组织准备 30
9.3施工现场的应急处理设备和设施管理 32
第10章 劳动力计划 32
10.1悬挑脚手架管理及施工人员职责及要求 32
10.2人员及劳动力计划 33
第11章 悬挑脚手架设计验算 33
11.1验算说明 33
11.2 56.9米高度脚手架设计验算书 34
11.3 56.9米高度顶段脚手架设计验算书 43
11.4 56.9米高度脚手架阳角悬挑工字钢设计验算书 53
第1章 编制说明及依据
1. 1编制说明
润泽家园A2#、A3#楼工程型钢悬挑脚手架施工方案严格按“关于印发《危险性较大的分部分项工程安全管理办法》的通知（建质[2009]87号）编制。
1. 2编制依据
1．《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；
2. 《建筑结构荷载规范》(GB 50009-2011)；
3. 《建筑施工安全检查评分标准》(JGJ59-99)；
4. 《建筑施工高处作业安全技术规范》(JGJ80-91)；
5. 《建筑施工计算手册》；
6. 《建筑施工脚手架实用手册（含垂直运输设施）》；
7. 《建筑地基基础设计规范》GB50007-2011
8. 《混凝土结构设计规范》GB50010-2010
7. 《安徽省文明工地检查评分标准》；
8. 本工程施工组织设计。
第2章 工程概况
2. 1工程概况
序号
项目
内容
1
工程名称
润泽家园A2#、A3#楼
2
工程地址
马鞍山市花园路北、雨山路南、慈湖河路东面地块
3
建设单位
马鞍山市隆达置业有限公司
4
设计单位
马鞍山市城市设计研究院有限责任公司
5
监理单位
北京华建项目管理有限公司
6
施工单位
佳山建筑安装有限公司
润泽家园A2#、A3#楼工程由马鞍山市隆达置业有限公司投资兴建，北京华建项目管理有限公司监理，马鞍山市城市设计研究院设计，佳山建筑安装有限公司承建施工。本工程位于马鞍山市花园路北、雨山路南、慈湖河路东面地块。
工程规模：润泽家园A2#、A3#楼为二个单体工程，总建筑面积28042m2.地下均为一层，地上均为十八层，建筑总高度为56.9m

第3章 施工计划
3.1施工进度计划
润泽家园A2#、A3#楼悬挑脚手架搭设跟随主体结构施工进度，每次搭设完成高度高于主体结构完成楼面至少2步架。悬挑脚手架搭设具体进度计划见表3.1。
表3.1 悬挑脚手架搭设及拆除施工进度计划表
序号
任务名称
开始时间
结束时间
工期（天）
1
脚手架搭设
2012.9.20
2013.2.20
150
3.2材料及设备计划
根据本工程施工总体部署及脚手架施工方案，为保证工程进度计划的实现，公司根据方案设计要求备足所有需用的材料，并根据施工进度按计划分批进场，分类堆放在指定场地。
本工程悬挑脚手架施工所用主要材料有Ф48×3.5钢管、扣件、密目式安全网、竹笆脚手板、16号工字钢、钢丝绳；主要施工设备有塔吊。具体数量及进场计划见表3.2-1。
表3.2-1 主要材料及设备计划表
材料及设备名称
规格
计划数量
备注
3～6米钢管
Ф48×3.5
800t
立杆、大横杆、剪刀撑
2米以下钢管
Ф48×3.5
350t
小横杆
直角扣件

11000个

旋转扣件

80000个

对接扣件

10000个

工字钢
I16
1200米

钢丝绳
Φ15.5
1600米

竹笆脚手板

3000块

密目式安全网

18000㎡

塔吊
2台
已进场使用
用于材料吊运

第4章 脚手架的主要搭设方法及检查验收
第4.1节 脚手架的搭设方法
4.1.1材料要求
材料名称
规格
质量要求
钢管
Ф48×3.5㎜
采用Q235A-3号钢，符合现行国家标准《直缝电焊钢管》（GB/T13793）中规定的Q235普通钢管的要求，并应符合现行国家标准《碳素结构钢》（GB/T700）中Q235A级钢的规定；钢管表面应平直光滑，不应有裂纹、分层、严重锈蚀、割痕和硬弯，两端面平整，严禁打孔，必须进行防锈处理，钢管应满足抗拉、抗压、抗弯强度σ≥205N/mm。
扣件
直角扣件、对接扣件、旋转扣件
钢管扣件应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，不应有裂纹、气孔，疏松、砂眼或其它影响使用性能的构造缺陷。扣件应进行防锈处理
悬挑型钢梁
I16工字钢
符合设计要求规格的普通热轧型钢
拉环及卡环
Φ20
（1）必须采用HPB235钢筋制作，严禁采用冷加工钢筋。
（2）其锚固长度不小于30d，焊接或绑扎在梁钢筋骨架上，端头做180°的弯钩，弯钩平直段长度不应小于3d。
钢丝绳
Φ15.5
6×19
技术性能需满足《建筑施工手册》（第四版）表14-2的规定
4.1.2脚手架选用型式
1）润泽家园A2#、A3#楼七层以上采用斜拉式型钢悬挑双排外脚手架，并采用16号工字钢为悬挑梁，在悬挑处全层预埋工字钢。七层以下原则上采用落地式双排外脚手架。
工字钢预埋位置
分段次数
悬挑起层
悬挑止层（m）
悬挑高度
第一次
七层面19.6m
十三层顶面39.2m
19.6m
第二次
十四层面39.2m
十八层顶面50.4m
19.6m

2）脚手架立杆纵距1.5m，横距0.90m，步距1.8m，内立杆距有凸窗的墙面0.9m（距凸窗线条0.3m，凸窗距墙中心线0.7米），距无外凸部件墙面0.3m；扫地杆距地坪200mm。操作层栏杆高不低于1.2m，且每0.6m高设一道栏杆。
3）每根立杆底部应设短钢筋采用焊接固定于“工”字钢上。立杆必须用刚性连墙件与建筑物可靠连接，连墙件采用每层二跨布置，最顶层及构架层每层一跨设置。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距工字钢上不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
4）悬挑脚手架外立面的转角、端头及沿纵向连续设置剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°～60°之间。落地式脚手架外立面的两端和转角处沿整个高度连续设置剪刀撑，且相邻两道剪刀撑间距不宜大于15米。剪刀撑的接长必须采用搭接，搭接长度不应小于1m。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，应采用不少于3个旋转扣件固定，端部扣件的边缘至杆端距离不应小于100mm。
4.1.3悬挑脚手架搭设方法及构造要求
悬挑脚手架施工主要包括型钢预埋以及钢管架体的搭设。
(1)悬挑脚手架搭设顺序
做好搭设的准备工作→按方案要求进行平面形状放线→安置型钢并确保牢固→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆，随即与纵向扫地杆扣牢→安装第一步小横杆（与各立杆扣牢）→安装第一步大横杆→第二步小横杆→第二步大横杆→加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）→第三、四步小横杆和大横杆→设置连墙杆→接立杆→加设剪力撑→铺脚手板→绑护身栏和挡脚板→挂安全网→……
（2）施工准备
1）悬挑脚手架搭设前由项目技术负责人组织专职安全员、主管工长向脚手架搭设和使用人员进行安全技术交底，详细讲述施工方案设计的重点和难点，着重阐述施工操作要点和安全注意事项，交底双方应履行签字手续。
2）参与脚手架搭设和拆除的操作人员，必须取得《登高架设特种作业操作证》。
3）钢管、扣件、脚手板等进场需进行抽样检查验收，不合格产品不得使用，合格构配件按品种、规格分类堆放整齐，堆放场地不得有积水。
（3）悬挑脚手架搭设要求
1）脚手架搭设前，应做好各项准备工作。应配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
2）每搭设完一步脚手架后，应按照规范要求校正步距、纵距、横杆及立杆的垂直度。
3）脚手架立杆应准确地放在型钢定位底支座桩上，底支座钢筋应与型钢焊接牢固。
3）悬挑脚手架阳角部位采用I16工字钢放在悬挑工字钢上，顺脚手架纵向，阳角悬挑，并与相交悬挑工字钢用φ15.5，6×19钢丝绳绑扎，每根工字钢悬挑最外立杆处，用φ15.5，6×19钢丝绳拉结。
4）悬挑型钢遇剪力墙部位应预留洞口，以便型钢按方案的间距进行安置；型钢在阳台处应将U型钢筋拉环在非悬挑梁处，并增加锚固端型钢长度，并在悬挑板下加设钢管支撑。
5）在设置悬挑型钢所在楼层时，下部脚手架必须超过悬挑层2步架，以保证施工安全。
6）脚手架搭设时，严禁将外径48mm和51mm的钢管混合使用。
7）在脚手架搭设到一定高度后，应及时按照方案和规范要求随工程进度设置连墙件，剪刀撑应随立杆、纵向和横向水平杆等同步搭设。
8）脚手架搭设应做到竖向垂直，横向交圈，间距均匀，满足垂直度和间距尺寸要求。
9）螺栓的拧紧扭力矩不应小于40N.m，且不应大于65 N.m。在主节点处固定水平杆、剪刀撑、横向斜撑等用的直角扣件和旋转扣件的中心点相互不应大于15cm。各杆件端头伸出扣件盖板边缘的长度不应小于10cm。
10）栏杆和挡脚板均设置在外立杆的内侧。
11）脚手板应铺满、铺稳，离开墙面12cm-15cm。
12）在拐角的脚手板，应与横向水平杆可靠连接，防止滑动。
13）脚手架搭设到一定高度后，应及时满挂安全网，安全网采用12#铁丝固定在立杆和纵向横杆上。
（4）悬挑脚手架设计及构造要求详见表4.1.3
表4.1.3 悬挑脚手架设计及构造要求一览表
序号
构件或部位
设计及构造要求
1
立杆
1、立杆间距
立杆横距、纵距、步距严格按方案设计尺寸进行搭设。
2、立杆垂直度
立杆是排架支撑系统中最重要的受力杆件之一，其垂直度直接影响到架体的承载能力，立杆应选择顺直的钢管，保持垂直度，减少偏心距；在搭设过程中要纵横两个方向进行检查和调整，通过测量立杆间距、立杆与建筑物间的距离，及时纠偏。
3、立杆必须用连墙件与建筑物可靠连接，内立杆离墙距离应为350㎜。
4、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接构造要求如下：
(1) 立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3；
（2）搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
5、立杆顶端宜高出女儿墙上皮1米。
2
扫地杆
脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3
水平杆
(1)纵向水平杆设置在立杆内侧，其长度大于3跨，同一步纵向水平杆四周要交圈。
(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接，对接、搭接应符合下列规定：
a 纵向不平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不宜大于纵距的确1/3；
b 搭接长度不应小于1m，应等距离设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。
(3)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。

4
剪刀撑
(1) 外脚手架外侧立面整个长度和高度上连续设置剪刀撑。
(2) 剪刀撑的构造应符合下列规定：
a 每道剪刀撑宽度不应小于4跨，且不应小于6m，剪刀撑斜杆与地面倾角宜在45°~60°之间。倾角为45°时，剪刀撑跨越立杆的根数不应超过7根；倾角为60°时，则不应超过5根；
b 剪刀撑斜杆的接长应采用搭接；剪刀撑斜杆件的接长区域，应等间距设置3个旋转扣件进行搭接，搭接长度应大于1米，端部搭接扣件距离杆件端头的距离应大于100mm，不得采用对接扣件。
c 剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；
5
扣件
1、旋转扣件：
采用旋转扣件搭接接长时，能够传递轴向的拉和压应力，可适用于立杆、横杆和剪刀撑等杆件的接长。搭接长度应大于1米，用于搭接的旋转扣件应不少于2个，当内力计算节点为2个十字扣件时，搭接区应为3个旋转扣件，且钢管端部应申出旋转扣件不小于100mm；
2、十字扣件：
用十字扣接长立件时，两根待接长的钢管应平行设置、紧靠布置，应各自连续扣住上下两根与之相垂直的水平钢管上，搭接长度应不少于一步架，钢管端部距十字扣件距离应大于100mm。
6
连墙件
（1）由于本工程标准层层高为2.8米，连墙件设置为：最底段为2步3跨，其余为2步2跨；由于本工程建筑高度较高，考虑到风荷载的影响，最顶层及屋面构架层采取2步1跨设置。
（2）连墙件采用短钢管，一端与脚手架内立杆用扣件连接另一端与预埋在结构梁内的短钢管用双扣件连接且应符合以下规定：
a 宜靠近主节点设置，偏离主节点的距离不应大于300㎜；
b 应从底层第一步纵向水平杆处开始设置，且连墙件应贯穿脚手架内外立杆。
c在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆。

（5）悬挑脚手架搭设节点及立面详图
1) 悬挑脚手架主承力节点详图见图4.1.3-1。

注：每根工字钢悬挑最外立杆处，用φ15.5，6×19钢丝绳拉结
图4.1.3-1 悬挑脚手架主承力节点详图

节点1
2)悬挑脚手架连墙件节点详图见图4.1.3-2、4.1.3-3。

图4.1.3-2 连墙件节点图(一)

图4.1.3-3 连墙件节点图(二)
3）卡环、拉环节点详图见图4.1.3-4、4.1.3-5。

图4.1.3-4 卡环节点详图

图4.1.3-5 拉环节点详图

图4.1.3-6 悬挑脚手架搭设立面示意图
4.1.4脚手架避雷要求
1、用Φ12镀锌圆钢制作避雷针，设在四角脚手架立杆上。
2、上层大横杆全部接通，形成避雷网络，通过框架角柱引入建筑物避雷体系。
3、接地采用L50X5角铁，埋深不小于1.5m-2.5m，接地线采用16mm²铝导线，接地线与架体、接地棒用螺栓连接
第4.2节 悬挑脚手架的验收
(1) 验收程序
每段脚手架投入使用前，应由项目部组织验收。项目经理、项目技术负责人和施工企业的相关部门人员验收合格后再向监理和业主进行报验。验收合格后方可投入使用。具体程序如下：
安全技术交底→班组自检、互检→专业工长过程控制→项目部检查、指导→ 技术、安全部门联合分段验收→监理验收确认 →进行下段脚手架搭设
(2) 验收内容
型钢脚手架工程中各种材料及参数应满足本专项施工方案要求，其所用材料及构造应满足表4.1.1及4.1.3要求。具体检查内容如下：
1）检查钢管及扣件是否满足规范要求，钢管必须涂有防锈漆，扣件均应防锈处理。
2）悬挑脚手架的验收由项目部组织进行，卡环及拉环隐蔽验收由项目组织进行。首步脚手架验收合格后才能继续搭设，并在明显部位挂验收合格，同意使用标牌。
3）悬挑脚手架搭设时应分阶段进行质量检查和验收，发现问题及时校正:
①型钢安装后及脚手架搭设前；
②操作层上施加荷载前；
③每搭设完10～13米高度后；
④达到设计高度后；
⑤遇有六级大风与大雨后；
⑥停用超过一个月。
（3）架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经技术负责人同意，由架子工操作。
第5章 质量保证及监测措施
本方案施工部署将依据工程设计特点、施工条件和施工难点，充分考虑公司的资源优势条件和质量保证体系，在机械设备、劳动力、材料的组织、技术工作等方面做好充分准备，有针对性地进行施工部署，慎重选择合适施工方案，力求方案的合理性、可行性和具体化，以确保有序、优质、安全、高效地组织生产，达到预期目标。为组织实施好本工程悬挑脚手架搭设施工，项目部成立悬挑脚手架搭设专项施工管理小组。
5.1组织机构
项目经理：赵正贵

项目副经理：徐政定

测量员：
潘旭辉

技术负责人：杭道荣

质安员：
孙亮

材料员：
蔡益红

机械工长：

外架工长：

架工班组：徐万柱

5. 2人员分工职责
（1）项目经理：全面负责悬挑脚手架施工任务，组织、检查各专业组的工作，制定规章制度，明确有关人员的职责，是高支模施工安全责任人。
（2）技术负责人：负责编制专项施工方案和进行技术交底工作，在施工过程中进行技术指导，对悬挑脚手架施工技术工作全面负责
（3）综合工长：负责按施工方案的要求进行悬挑脚手架现场施工，编制悬挑脚手架施工生产安排计划，对人员、机具、材料进行合理的调配和安排、检查现场各专业组现场工作，对方案实施全面负责。
（4）质量员：按方案要求及有关质量安全技术要求对现场各项工作进行质量安全监控，负责对悬挑脚手架施工进行质量安全日常检查、验收和评估，并对施工全过程进行质量监督。
（5）材料员：按现场实施负责人的计划和方案要求及相关规范要求组织材料进场和保证材料质量合格，对悬挑脚手架各项材料供应负责。
（6）测量组：按方案型钢埋设进行施工测量放线；对脚手架立杆垂直度及纵向水平杆高差进行观测。
（7）机械工长：负责施工机械及设备的进场计划，对施工全过程中的机械设备进行监控，保证施工机械设备的正常运转。
（8）劳务队：负责按施工方案及施工工长要求操作，负责组织好班前安全活动，进行班组内部自检，对悬挑脚手架搭设质量安全承担直接施工责任。
5. 3构配件质量要求及标准
5.3.1质量要求
（1）钢管
1）脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T 13793)或《低压流体输送用焊接钢管》(GB/T 3092)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T 700)中Q235-A级钢的规定。
2）采用Φ48×3.5钢管，小横杆长度1.5～2.2m为宜，立杆、大横杆及剪刀撑的长度4～6m为宜。
3）严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。
4）钢管上严禁打孔。
（2）悬挑梁
采用普通热轧型钢，。
（3）拉环及卡环
1）必须采用HPB235钢筋制作，严禁采用冷加工钢筋。
2）其锚固长度不小于30d，焊接或绑扎在钢筋骨架上，端头做180°的弯钩，弯钩平直段长度不应小于3d。
（4）扣件
1）应采用缎铸铁制作,其材质应符合《钢管脚手架扣件》(GB15831)的规定。
2）新扣件应有要有出厂合格证和质量合格证。旧扣件有脆裂、变形、滑丝的禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件螺栓拧紧,扭力矩为40～50N·m时,扣件本身所具有的抗滑、抗旋转和抗拔能力均能满足实际使用要求；
3）当扣件夹紧钢管时，开口处的最小距离不小于5mm。
（5）脚手板
1）作业层竹笆脚手板应铺满、铺稳，离开外墙装饰面150mm。
2）竹笆脚手板应在立杆内设置二根纵向水平杆。
3）脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上
4）作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。
（6）安全网
使用的密目式安全网须是建设部认证产品。
（7）连墙件
应符合《碳素结构钢》(GB/T700)中Q235-A级钢的规定。
（8）钢丝绳
1）钢丝绳的技术性能需满足《建筑施工手册》表14-2的规定；
2）钢丝绳使用时，应按正确方法进行，以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎，以防切断后绳头松散。
3）在使用中，应定期对钢丝绳加润滑油。如果钢丝绳股间有大量的油挤出，表明钢丝绳的荷载已相当大，这时必须勤加检查，以防事故发生。
4）钢丝绳卡应与钢丝绳配套使用，每个接头不少于三个，并有一个绳卡反向扣紧。
（5）脚手架的钢管必须除锈油漆，并刷黄色漆；脚手架斜撑钢管刷黄黑双色漆（500mm相间）；脚手架走道外侧设置的踢脚板高度不小于180mm，刷为黄黑相间色油漆(500mm相间）；安全栏杆刷红白色漆相隔500mm宽。
5.3.2质量标准
构配件的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.5的规定。
5. 4脚手架搭设技术要求及标准
脚手架搭设的技术要求、允许偏差与检验方法，应符合表5.4的规定。
表5.4 脚手架搭设的技术要求、允许偏差与检验方法

项
次
项 目
技术
要求
允许
偏差
（㎜）
示意图
检查方法
与工具
1
立杆垂直度
最后验收垂直度20～80m
—
±100

用经纬仪或吊线和卷尺
下列脚手架允许水平偏差（㎜）
搭设中检查偏差的高度（m）
总高度
40m
H=2
H=10
H=20
H=30
H=40
±7
±25
±50
±75
±100
2
间距
步距
纵距
横距
—
±20
±50
±20
—
钢板尺
3
纵向水平杆高差
一根杆的两端
—
±20

水平仪或水平尺
同跨两根纵向水平杆高差
—
±10

4
双排脚手架水平杆外伸长度偏差
外伸500㎜
-50
—
钢板尺
5
扣件安装
主节点处各扣件中心点相互距离
a≤150㎜
—

钢板尺
5
扣件安装
同步立杆两个相隔对接扣件的高度
a≥150㎜
—

钢卷尺
立杆上的对接扣件至主节点的距离
a≤h/3
—
纵向水平杆上的对接扣件至主节点的距离
a≤la/3
—

钢卷尺
扣件螺栓拧紧扭力矩
40～65N·m
—
—
扭力板手
6
剪刀撑斜杆与地面的倾角
45～60°
—
—
角尺
7
脚手板外伸长度
对接
a=130～150㎜
l≤300㎜
—

钢卷尺
搭接
a≥100㎜
l≥300㎜
—

钢卷尺

第6章 脚手架搭设和拆除的安全技术措施
6.1脚手架搭设安全技术准备工作
（1）技术准备
编制悬挑脚手架专项施工方案，明确设计荷载、计算方法、节点构造和安全措施，按照要求进行报审、审批；对项目管理人员和施工班组进行技术交底；
（2）安全准备
悬挑脚手架搭设前，项目安全员必须对现场施工员及班组负责人进行二级安全交底；由现场施工员及班组负责人（外架直接责任人）组织操作工人进行认真、详细的三级安全交底，操作班组应熟悉方案设计及施工要求，并做好脚手架施工的分工准备，备齐操作所需的一切安全防护设施和器具。安全员应监督安全交底实施情况。
（3）施工准备
1）材料进场验收
按规范及专项方案设计的要求对钢管、扣件、脚手板、型钢等进行检查验收，不合格产品不得使用。
2）经验收合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
3）测量放线工作
外脚手架的搭设要加强测量放线工作，在搭设脚手架时，使脚手架的步距、横距始终保持上下一至，使外脚手架搭设的技术与允许偏差，完全控制在规范允许范围之内。
6.2脚手架搭设安全技术要求
（1）架子工作业时，必须戴安全帽，系紧安全带，穿工作鞋，戴工作卡，铺脚手架不准马凳操作，操作工具及零件放在工具袋内。搭设中应统一指挥，思想集中，相互配合，严禁在脚手架搭设过程中，嘻笑打闹，材料工具不能随意乱抛乱扔，吊运材料工具的下方不准站人。
（2）凡遇六级以上大风，浓雾、雷雨时，均不得进行高空作业，特别是雨后施工，要注意防滑，对脚手架进行经常检查，凡遇大风或停工段时间再使用脚步手架时，必须对脚手架进行全面检查，如发现连接部份有松动，立杆、大横杆、小横杆、顶撑有左右上下位移，铁丝解除，脚手板断裂、跷头等现象，应及时加固处理。
（3）底部的立柱应间隔交叉有同长度的钢管，将相邻立柱的对接接头位于不同高度上，使立柱薄弱截面错开，搭设双排脚手架时，应先立立柱，立柱架设先立里侧立柱，后立外侧立柱，立柱时要临时固定，在立柱的外侧规定位置及时设置剪刀撑，以防止脚手架纵向倾倒。
（4）架设脚手架时，切勿单独一个人操作，防止脚手架倒塌伤人，脚手架搭设进度，应高出施工工作面一步架。
（5）扣件的紧固是否符合要求，可用力矩板手实测，要40~60N.M过小则扣件易滑移，过大则会引起扣件的铸铁断裂，在安装扣件时，所有扣件的开口必须向外。
（6）高层建筑施工用脚手架，原则上不允许开口，即不允许从上到下断开，要求脚手架在平面上沿建筑物外沿四周连通。
（7）按规定要求搭设防护棚：
1）为了预防物体坠落打击，建筑物出入口须搭设通道防护棚。
2）防护棚的设置要求：安全防护棚设双层防护，防护棚采用双层防护，一层木板加一层钢网片防护，下面安装安全兜网。
6.3脚手架拆除安全技术要求
（1）根据工程进度合理安排架体的拆除时间和顺序。
（2）脚手架拆除前应进行各项准备工作，包括检查架体的安全性、补充完善方案中的拆除顺序和措施、项目技术负责人组织拆除安全技术交底。架子拆除期间应设警戒区和警戒线，并封闭或堵塞下部通道或场地，设专人巡视，严禁任何人员穿行。
（3）脚手架拆除应从上向下进行，按照“先安后拆，后安先拆”的顺序拆除，严禁上下同时作业。
（4）拆除脚手架前，应将脚手架上的遗留材料、杂物等清除干净。按自上而下，先装者后拆，后装者先拆的顺序进行。一般拆除顺序为安全网→栏杆→脚手板→剪刀撑→纵杆→大横杆→小横杆→立杆。
（5）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。不准分立面拆架或在上下两步同时进行拆架，做到一步一清，一杆一清。剪刀撑应先拆除中间后再拆除两头扣。拆立杆时应先抱住立杆再拆开最后两个扣。所有连墙杆等必须随脚手架拆除同步下降。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
（6）脚手架拆除的构配件严禁直接向地面抛掷，拆除钢管应码好、捆好、扣件用尼龙袋装好，安全网叠好并逐一由塔吊吊落或电梯运至地面堆放，并分类堆码整齐，做到工完场清。
（7）拆除脚手架时，要加强对成品的保护，以防止损坏门窗玻璃及外墙饰面；在外墙需修补的地方，应暂时停下来，配合管理人员、泥水工做好墙体的修补及墙面粉尘的清理工作；
（8）每天拆架下班时，不应留有隐患部位。分段拆除时架体高差不应大于两步。
第7章 监测措施
7.1监测措施
1、脚手架在搭设过程中，每天由班组进行班前检查；脚手架在使用过程中，由使用班组进行班前检查，在确认安全后，才能进行操作作业。
2、脚手架在搭设过程中的技术要求、允许偏差必须符合本方案中表5.4中要求，每天由专业工长、安全员及测量员对搭设的架体进行检查。
3、扣件螺栓拧紧扭力矩采用扭力扳手检查，抽查方法按随机分布原则进行，抽样检查数量与质量标准如下表：

4、脚手架使用过程中，由项目部定期组织检查以下项目：
（1）型钢安装后及脚手架搭设前；
（2）各杆件的设置和连接，连墙件、支撑、卸荷钢丝绳的构造是否符合要求；
（3）脚手架搭设高度在24米以上时，立杆垂直度的偏差是否满足规范要求；
（4）安全防护措施是否符合要求；
（5）架体上荷载是否超载；结构脚手架施工荷载控制在3KN/㎡，装修脚手架施工荷载控制在2KN/㎡。
5、脚手架在下列阶段应进行检查与验收：
（1）型钢安装完成后脚手架搭设前；
（2）操作层上施加荷载前；
（3）每搭设两步架后必须进行检查验收，并填写悬挑脚手架验收表；
（4）遇有六级大风与大雨后；
（5）停用超过一个月；
（6）达到设计高度后。
7.2监测责任及分工
（1）搭设、检查验收阶段：
搭设过程施工责任人：潘旭辉
项目部检查组织：赵正贵 徐政定 杭道荣 孙亮
项目检查责任人：杭道荣 孙亮
（2）使用阶段：
监控责任人：杭道荣 孙亮 蔡益红 潘旭辉
应急指挥责任人：杭道荣 孙亮
（3）拆除过程施工责任人：
安全监控责任人：孙亮 蔡益红 潘旭辉
（4）监测结果处理：
1）由安全员及时将监测结果汇总，报项目技术组。
2）一旦发现架体出现变形及位移征兆，要立即通知上部施工人员停止施工，暂时撤离现场，并通报值班生产经理，待经处理确认安全后，再重新施工。
3）其它情况由安全员监督作业班组及时进行整改、防护
第8章 安全文明施工措施
8.1脚手架施工安全保证措施
（1）脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工，上岗人员应定期体检，搭设前进行质量、安全技术交底，并配戴好安全帽、安全带及防滑鞋。配带好工具袋，使用的工具要放在工具袋内，防止掉落伤人。
（2）参加外架施工的人员必须经过体检，应为无高血压、无心脏病和其他不允许高空作业疾病等的人员。严禁酒后、带病作业。雷雨天气和六级以上大风应停止作业，大风过后要对脚手板、安全网、钢丝绳等认真检查一次。
（3）搭设时应使用符合质量要求的材料，按一定的搭设程序进行，各构件尺寸连接位置符合规范要求。传递物料时严禁抛掷，并应统一口令，施工面下边不得有人员站立，拆下的零件要装入容器，用吊篮吊下。搭设完后应按要求进行验收，符合要求方能投入使用。并应派专人对脚手架进行经常检查和保修。
（4）脚手架安全网应严密，并绑扎牢固，脚手板与小横杆连接牢固，不得有探头现象，斜道及平台两侧应有护栏，架体底层设水平网。脚手架使用期间，严禁任意拆除主要受力杆件。
（5）脚手架搭设和拆除时，地面应设围栏和警示标志，并派专人看守，严禁闲杂人员进入施工作业区。
（6）六级及六级以上大风，大雾和雨天应停止脚手架上的作业。
（7）在使用过程中，应加强对脚手架基础、连接点、连墙件等的检查，如遇下列情况之一，脚手架须全面检查，确认合格后方可使用，并做日常检查：
1）连续使用6个月后；
2）施工中途停止使用超过15天，在重新使用前；
3）在遭受暴雨、大风、地震等强力因素后；
4）使用过程中，发现有显著变形、沉降及安全隐患存在。
（8）脚手架使用过程中，严格控制施工荷载，结构脚手架施工荷载控制在3KN/㎡，装修脚手架施工荷载控制在2kN/㎡，材料堆入整齐稳固，不影响施工操作人员通行。
（9）严禁在脚手架上接缆风绳和设置起重把杆。
（10）下部脚手架搭设或拆除时，应在适当位置搭临时抛撑加固。
（11）在脚手架上进行电、气焊作业时，应派专人负责监督，采取必要防火措施。
（12）临时电线应采取穿塑料套管等措施后固定于架体上，避免直接与外架钢管接触。
8.2脚手架施工文明及环保施工措施
（1）工地现场采取封闭式管理，大门口处要门卫室建立门卫制度，门口有保安24小时值班。
（2）材料、机具和构件要按照平面布置图规定的位置堆放整齐，料堆挂好各种材料名称、品种、规格等标牌；钢管等架料装卸、搬运、堆码要轻拿轻放，严禁抛掷。
（3）在外架搭拆前，与临近的居民作好交涉，严禁早晨7：00之前及晚上进8：00以后搭拆外架，一方面由于夜间施工太危险，另一方面减少夜间施工照明电能的消耗和对周围居民的影响，搬运钢管应轻拿轻放，严禁随意抛钢管等材料。
（4）在外脚手架外侧满挂密目式安全网，以减小在结构和装饰施工阶段由于在一些工序施工过程中粉尘飞扬的现象，降低粉尘向大气中的排放。
（5）脚手板采用可重复利用的钢
