图书馆管理系统ER图.doc

学 院 商学院 专 业 计算机科学与技术
班 级 1 学 号 20108170
学生姓名 刘小全 刘磊 龚轩明 指导教师 屈智成

1 需求分析

用户的需求具体体现在各种信息的提供、保存、更新和查询，这就要求数据库结构能充分满足各种信息的输入和输出。收集基本数据，数据结构以及数据处理的流程，为后面的具体设计打下基础。
在仔细分析调查有关图书馆管理信息需求的基础上，我们主要考虑以下几个方面的需求：
1) 用户需求：图书用户要求计算机系统和SQL Server所工作的范围；
2) 应用资源：数据库应用的平台包括物理平台和图书等；
3) 应用质量和可靠性要求：包括操作人员素质和系统的纠错能力等

1.1 项目名称： 图书馆信息管理系统
1.2 项目背景和内容概要
对图书馆管理信息系统进行详细地分析后，我们将系统分为以下几个模块：借阅管理模块、借书证信息管理模块、图书信息管理模块、系统管理模块。其主要功能如下：
l 借阅管理模块主要功能如下：
1).可以为读者办理，修改，注销借书证，输入读者借书证基本信息等，定制读者的借阅权限。
2).可以通过借书证查询图书信息、借出图书信息，借阅图书。
3).通过借书证还书，管理员可以通过对借阅信息的管理对到期还未还的书，通过查询读者的借书证信息查询读者联系方式发出催还通知。
l 借书证信息管理模块主要功能如下：
1).读者基本信息的输入，如：读者姓名、性别、单位等。
2).读者信息的修改、注销等功能。
3).添加新的读者及其信息等。
l 图书信息管理模块主要功能如下：
1).定制书籍的各种信息管理，如：书名、作者、出版信息等。
2).书籍信息的修改，新图书的入库管理和图书的注销等。
l 系统管理模块主要功能如下：
1).用户登录。
2).修改密码。
3).添加用户。
l 系统备份和数据传输模块主要功能如下：
1).备份数据库数据
2).恢复数据库数据
3).网络数据传输

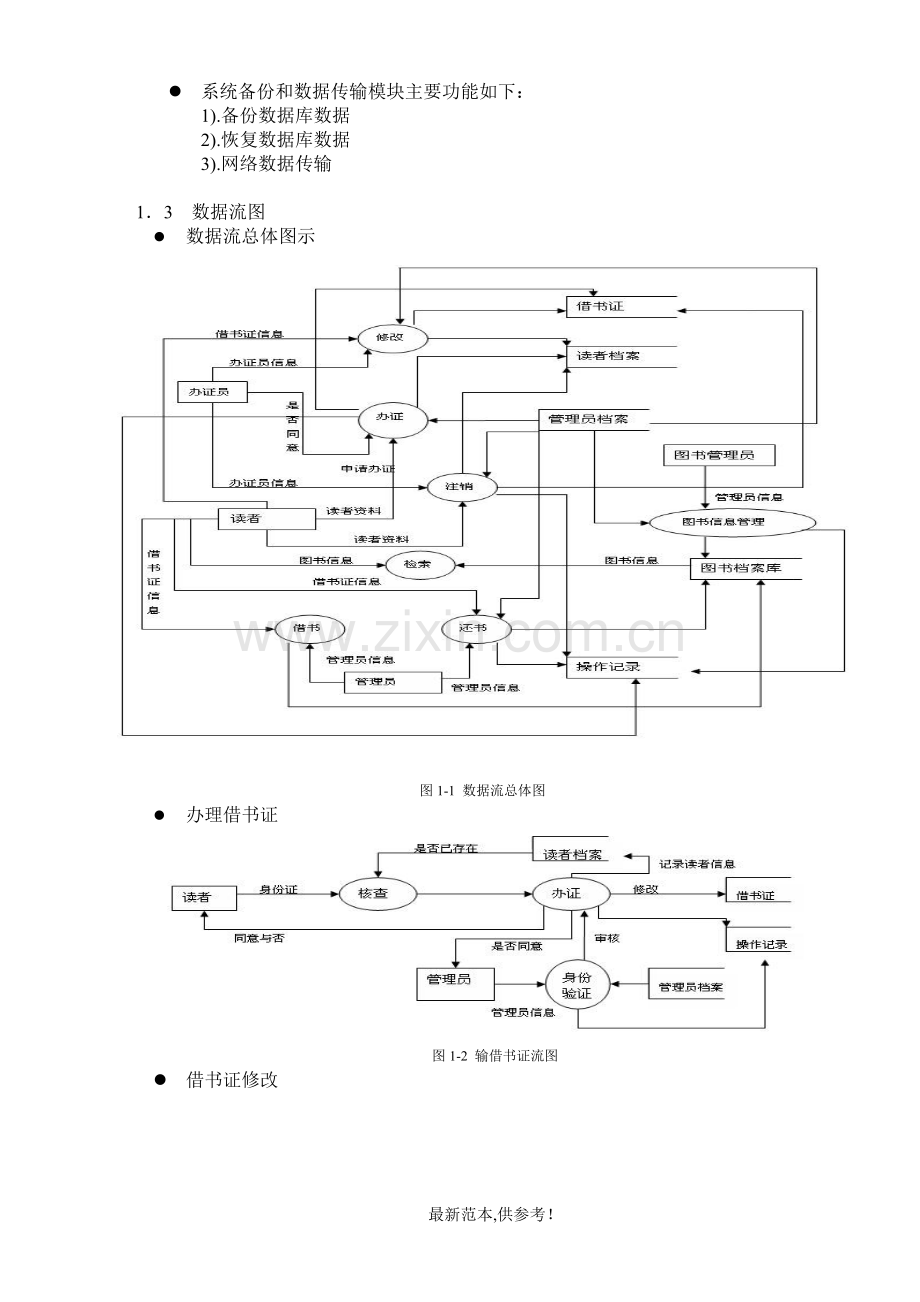

1．3 数据流图
l 数据流总体图示

图1-1 数据流总体图
l 办理借书证

图1-2 输借书证流图
l 借书证修改

图1-3 借书证修改流图
l 借书证注销

图1-4借书证注销流图
l 借书系统
不能借书的原因

图1-5借书系统流图
l 检索系统

图1-6 检索系统流图
l 还书系统

图1-7 还书系统流图

l 图书档案管理系统

图1-8 档案管理流图
图书信息管理系统主要分为以下几个局部E-R图：
1).借书证处理系统ER图：
管理员
办证
改证
销证
读者档案
借书证
身份验证
身份验证
身份验证
1
P
P
N
M
N
M
P
1
P

图2-1 借书证处理系统ER图
图中各实体属性如下：
读者档案：学号，读者姓名，性别，出生日期，借书证号，职业，单位，通讯地址，邮政编码，联系电话
借书证：借书证号，姓名，性别，办证日期，借阅范围，最大借书量，照片，身份证号
管理员：管理员编号，管理员姓名，登陆密码
2).借书系统ER图：
读者
借书证
库存表
借出信息
验证
查询
借书
检查库存
索书条
1
1
1
N
1
N
N

图2-2借书系统ER图
图中各实体属性如下：
读者：身份证号，读者姓名，借书证号
借书证：借书证号，姓名，性别，办证日期(借阅范围，最大借书量，照片，身份证号)
库存信息：书号，图书编号
借出信息：图书编号，借书证号，借书日期，归还日期

3).索书系统ER图：
读者
图书档案
索书要求
索书
M
N
索书条

图2-3索书系统ER图
图中各实体属性如下：
读者：读者姓名，借书证号
图书档案：图书编号，书号，书名，作者，出版单位，出版日期，单价，藏书册书，类别,入库日期

4).还书系统ER图：
验证
还书
催还
完整检查
读者
借书证
库存表
借出信息
管理员
是否归还
1
N
1
M
M
N
1
M
1
P

图2-4 还书系统ER图

图中各实体属性如下：
读者：学号，读者姓名，借书证号
借书证：借书证号，姓名，性别，办证日期
库存信息：书号，图书编号

借出信息：图书编号，借书证号，借书日期，归还日期
管理员：操作员编号，管理员姓名，登陆密码

5)．图书档案管理系统ER图：
管理员
修改
输入
注销
图书档案
库存
身份验证
身份验证
身份验证
1
N
1
N
N
1
N
N
N
N
入库清单

图2-5 档案管理系统ER图
图中各实体属性如下：
管理员：操作员编号，管理员姓名，登陆密码
库存信息：书号，图书编号
图书档案：图书编号，书号，书名，作者，出版单位，出版日期，单价，类别，入库日期
入库清单：入库日期，图书编号，管理员编号，书名

6). 整体E-R图

读者
图书档案
借出书库
库存表
管理员
借书证
图书管理
证件处理
催还
借书
还书
查询已借
索书
P
P
M
1
M
N
1
1
M
N
P
P
M
N
N
P
M
N
N
1
N

图2-6 整体ER图
图中各实体属性如下：
读者档案：学号,读者姓名，性别，借书证号，单位
借书证：借书证号，姓名，性别，办证日期
管理员：操作员编号，管理员姓名，登陆密码
库存信息：书号，图书编号
借出信息：图书编号，借书证号，借书日期，归还日期
图书档案：书号，书名，作者，出版单位，出版日期，单价，类别，藏书册书，图书编号入库日期
