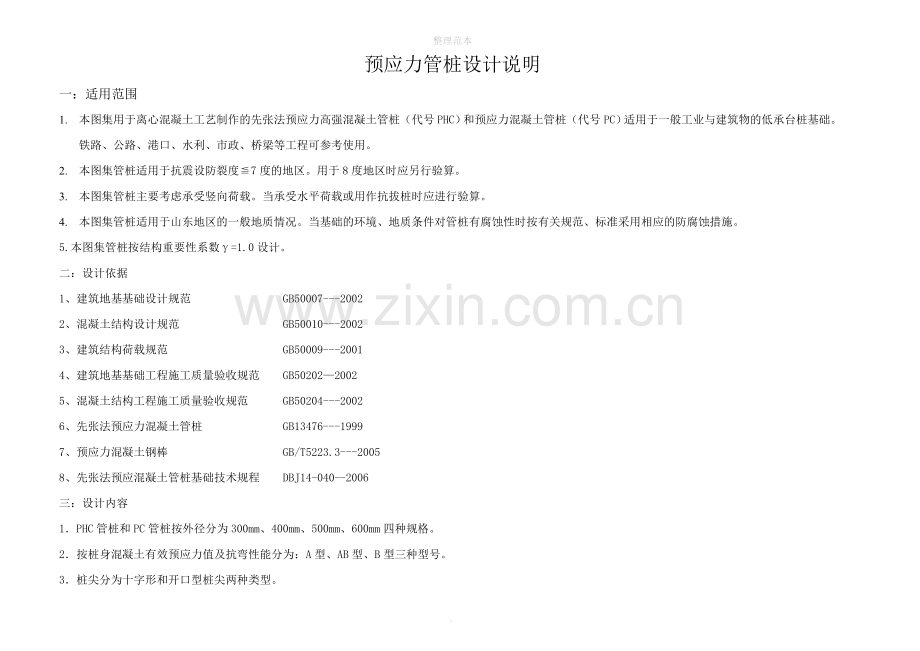

预应力管桩设计说明
一：适用范围
1. 本图集用于离心混凝土工艺制作的先张法预应力高强混凝土管桩（代号PHC）和预应力混凝土管桩（代号PC）适用于一般工业与建筑物的低承台桩基础。铁路、公路、港口、水利、市政、桥梁等工程可参考使用。
2. 本图集管桩适用于抗震设防裂度≦7度的地区。用于8度地区时应另行验算。
3. 本图集管桩主要考虑承受竖向荷载。当承受水平荷载或用作抗拔桩时应进行验算。
4. 本图集管桩适用于山东地区的一般地质情况。当基础的环境、地质条件对管桩有腐蚀性时按有关规范、标准采用相应的防腐蚀措施。
5.本图集管桩按结构重要性系数γ=1.0设计。
二：设计依据
1、建筑地基基础设计规范 GB50007---2002
2、混凝土结构设计规范 GB50010---2002
3、建筑结构荷载规范 GB50009---2001
4、建筑地基基础工程施工质量验收规范 GB50202—2002
5、混凝土结构工程施工质量验收规范 GB50204---2002
6、先张法预应力混凝土管桩 GB13476---1999
7、预应力混凝土钢棒 GB/T5223.3---2005
8、先张法预应混凝土管桩基础技术规程 DBJ14-040--2006
三：设计内容
1．PHC管桩和PC管桩按外径分为300mm、400mm、500mm、600mm四种规格。
2．按桩身混凝土有效预应力值及抗弯性能分为：A型、AB型、B型三种型号。
3．桩尖分为十字形和开口型桩尖两种类型。
四：采用材料
1、 混凝土
（1） PHC管桩混凝土强度等级为C80, PC管桩混凝土强度等级为C60混凝土质量应符合《混凝土质量控制标准》GB50146的有关规定。
（2） 水泥应采用强度等级不低于42.5级硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，其质量应符合《硅酸盐水泥、普通硅酸盐水泥》GB175及《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》BG1344的规定。
（3） 细骨料应采用洁净的天然硬质中粗砂，细度模数为2.3-3.4，其质量应符合GB/T14684的规定。
（4） 粗骨料应采用碎石，其最大粒度不大于25mm，且应不超过钢筋净距的3/4，其质量符合《建筑用卵石、碎石》GB/T14685的规定。
（5） 混凝土拌合用水质量应符合《混凝土拌合用水标准》JGJ63的规定。
（6） 外加剂的质量应符合《混凝土外加剂》GB8076的规定，严禁采用氯盐类外加剂。
（7） 掺合料的质量应符合现行国家标准。掺合料不得对管桩产生有害影响，使用前必须进行试验验证。
2、 钢材
（1） 预应力钢筋采用低松弛25级延性预应力混凝土用钢棒，代号为PCB(公差直径)-1420-25-L-HG-GB/T5223.3,其质量应符合GB/T5223.3-2005的规定。预应力钢筋主要技术指标见表1。
表1预应力钢筋主要技术指标
预应力钢筋
抗拉强度不小于
（N/ mm²）
规定非比例延伸强度不小于（N/ mm²）
最大力总伸长率（%）不小于
断后伸长率（%）
不小于
1000h松弛值（%）不大于
低松弛螺旋槽钢棒
1420
1280
2.5
5.0
2.0
（2） 螺旋箍筋采用冷拔低碳钢丝（φb）,其质量应符合《冷拔钢丝预应力混凝土构件设计和施工规程》JGJ19-92的规定。
（3） 端板质量应符合《先张法预应力混凝土管桩用端板》JC/T947的规定。桩套箍及钢桩尖采用Q235钢板，其质量应符合《碳素结构钢》GG/T700。
（4） 非预应力钢筋采用HPB235级钢（φ）和HRB335级钢（Φ）。
（5） 焊条采用E4300-E4313。
五：设计计算
1.应力钢筋规格见表
公差直径（mm）
外轮廓直径（mm）
公称截面积（mm²）
理论重量（KG/M）
7.1
7.25
40
0.314
9.0
9.15
64
0.502
10.7
11.10
90
0.706
2.预应力钢筋力学性能指标见表
符号
抗拉强度标准值
ƒptk(N/ mm²)
抗拉强度设计值ƒpy(N/ mm²)
抗压强度值ƒ¹py(N/mm²)
弹性模量Es(×10 ³N/ mm²)
φ
1520
1000
400
2.0
3．预应力钢筋的张拉控制力бcon取抗拉强度标准值0.7倍即бcon=0.7 ƒptk=994MPA。每根钢筋张拉力见表4
钢筋直径mm
7.1
9.0
10.7
每根钢筋的张拉力
39.76
63.62
89.46
4．混凝土力学性能指标见表5
强度种类
强度标准值(N/ mm²)
强度设计值(N/mm²)
弹性模量(×10 的4次方N/ mm²)
轴心抗压
轴心抗拉
轴心抗压
轴心抗拉
符号
ƒck
ƒtk
ƒc
ƒt
Ec
C60
38.5
2.85
27.5
2.04
3.6
C80
50.2
3.11
35.9
2.22
3.8

5．管桩桩身结构竖向承载力设计值
R= A•ƒc•ψc
R-管桩桩身结构竖向承载力设计值×10 的负3次方KN；
A-为桩净截面面积mm²； ƒc为混凝土轴心抗压强度设计值MPa ψc为工作条件系数，本图集取ψc=0.7
计算实例PHC(AB)500-125 R={3.14×500/2 mm²-3.14×（500-125×2）/2 mm²}×35.9×0.7=3700KN.
6. 管桩桩身结构对应的竖向承载力设计值特征值 Ra
Ra=R/1.35 计算实例PHC(AB)500-125 R =3700KN.
Ra=3700/1.35=2740KN。
7．管桩桩身抗拉承载力设计值
Rt=ƒpyAp 。 Rt-管桩桩身抗拉承载力设计值，×10的负3次方KN。ƒpy-预应力钢筋抗拉强度设计值，MPA。Ap-预应力钢筋面积mm²。

PHC管桩选用表
规格
代号
外径
D
(mm)
壁厚
T
(mm)
桩长
L
（m）
型号
混凝土
强度
等级
预应力钢筋
Dp
mm
混凝土有效
预压应力
(N/m㎡)
抗裂弯矩
检测值Mu
(KN·m)
极限弯矩
检测值Mu
(KN·m)
桩身结构对应的竖向承载力设计值特征值 R(KN)
桩身结构竖向
承载力设计值
R(KN)
理论
重量
(Kg/m)
允许两端
勾吊长度
(m）
PHC-A300(70)
300
70
7-11
A
C80
6Φ7.1
240
3.93
23
34
940
1270
131.5
≦8
PHC-AB300(70)
AB
6Φ9.0
6.12
28
45
≦9
PHC-B300(70)
B
8Φ9.0
7.98
33
59
≦10
PHC-A400(80)
400
80
7-12
A
C80
7Φ9.0
338
4.58
52
77
1490
2020
209.1
≦10
PHC-AB400(80)
AB
7Φ10.7
6.30
63
104
≦11
PHC-B400(80)
B
9Φ10.7
7.94
75
135
≦12
PHC-A400(95)
400
95
7-12
A
C80
10Φ9.0
338
4.07
52
77
1680
2280
236.7
≦9
PHC-AB400(95)
AB
10Φ10.7
5.62
63
104
≦11
PHC-B400(95)
B
14Φ10.7
7.09
75
135
≦12
PHC-A500(100)
500
100
7-15
A
C80
10Φ9.0
416
4.21
99
148
2330
3150
326.7
≦11
PHC-AB500(100)
AB
10Φ10.7
5.80
121
200
≦12
PHC-B500(100)
B
14Φ10.7
7.91
144
258
≦14
PHC-A500(125)
500
125
7-15
A
C80
10Φ9.0
416
3.62
99
148
2740
3700
382.9
≦10
PHC-AB500(125)
AB
10Φ10.7
5.00
121
200
≦11
PHC-B500(125)
B
14Φ10.7
6.84
144
258
≦13
PHC-A600(110)
600
110
7-15
A
C80
13Φ9.0
510
4.07
164
246
3140-
4250
440.3
≦12
PHC-AB600(110)
AB
13Φ10.7
5.61
201
332
≦14
PHC-B600(110)
B
18Φ10.7
7.58
239
430
≦15
PHC-A600(130)
600
130
7-15
A
C80
13Φ9.0
510
3.61
164
246
3570
4820
499.1
≦11
PHC-AB600(130)
AB
13Φ10.7
4.99
201
332
≦13
PHC-B600(130)
B
18Φ10.7
6.75
239
430
≦14
PHC管桩选用表 图集号L06G407

PC管桩选用表
规格
代号
外径
D
(mm)
壁厚
T
(mm)
桩长
L
（m）
型号
混凝土
强度
等级
预应力钢筋
Dip
mm
混凝土有效
预压应力
(N/m㎡)
抗裂弯矩
检测值Mu
(KN·m)
极限弯矩
检测值Mu
(KN·m)
桩身结构对应的竖向承载力设计值特征值R(KN)
桩身结构竖向
承载力设计值
R(KN)
理论
重量
(Kg/m)
允许两端
勾吊长度
(m）
PC-A300(70)
300
70
7-11
A
C60
6Φ7.1
240
3.93
23
34
710
970
131.5
≦8
PC-AB300(70)
AB
6Φ9.0
6.11
28
45
≦9
PC-B300(70)
B
8Φ9.0
7.96
33
59
≦10
PC-A400(80)
400
80
7-12
A
C60
7Φ9.0
338
4.57
52
77
1140
1540
209.1
≦10
PC-AB400(80)
AB
7Φ10.7
6.29
63
104
≦11
PC-B400(80)
B
9Φ10.7
7.92
75
135
≦12
PC-A400(95)
400
95
7-12
A
C60
10Φ9.0
338
4.07
52
77
1290
1750
236.7
≦9
PC-AB400(95)
AB
10Φ10.7
5.61
63
104
≦11
PC-B400(95)
B
14Φ10.7
7.07
75
135
≦12
PC-A500(100)
500
100
7-15
A
C60
10Φ9.0
416
4.20
99
148
1780
2410
326.7
≦11
PC-AB500(100)
AB
10Φ10.7
5.79
121
200
≦12
PC-B500(100)
B
14Φ10.7
7.89
144
258
≦14
PC-A500(125)
500
125
7-15
A
C60
10Φ9.0
416
3.61
99
148
2090
2830
382.9
≦10
PC-AB500(125)
AB
10Φ10.7
4.99
121
200
≦11
PC-B500(125)
B
14Φ10.7
6.82
144
258
≦13
PC-A600(110)
600
110
7-15
A
C60
13Φ9.0
510
4.06
164
246
2400
3250
440.3
≦12
PC-AB600(110)
AB
13Φ10.7
5.60
201
332
≦14
PC-B600(110)
B
18Φ10.7
7.56
239
430
≦15
PC-A600(130)
600
130
7-15
A
C60
13Φ9.0
510
3.60
164
246
2730
3690
499.1
≦11
PC-AB600(130)
AB
13Φ10.7
4.98
201
332
≦13
PC-B600(130)
B
18Φ10.7
6.74
239
430
≦14
PHC管桩选用表 图集号L06G407

十字形桩尖设计参数 h
h 桩尖

h

t2 D

a

t1 H a
十字形桩尖平面图 1-1
十字形桩尖参数表
项目
外径
D
H
t1
t2
a
h
300
270
125--140
12
18
25
10
400
370
125--150
500
470
15
30
12
600
570
注：1、图中桩尖几何尺寸参数及焊缝高度可根据工程地址情况作适当调整。
2、桩尖所有焊缝均为角焊缝。

开口型钢桩尖参数 h
h
a b

劲板
劲板

D

t2

L1
L2
开口型钢桩尖参数
项目
外径
D
L1
L2
t1
t2
a
b
h
劲板数量
300
180
150-200
200-300
12-15
10
25-40
45
6-10
4个
400
240
300-400
400-500
12-18
500
300
300-500
400-600
12-20
12
30-40
65
8-12
6个
600
380--400
注：1、图中桩尖几何尺寸参数及焊缝高度可根据工程地址情况作适当调整。
2、桩尖所有焊缝均为角焊缝。

静力压桩机选择参考表
压桩机型号
160---180
240--280
300--360
400—460
500--680
最大压桩力
1600--1800
2400--2800
3000--3600
4000--4600
5000-6800
使用管径直径
φ300--400
φ300--500
φ400--500
φ400--500
φ500--600
桩端持力层
中密、密实沙层
硬塑、坚硬粘土层
残积土层
密实沙层
坚硬粘土层
全风化岩层
坚实沙层
坚硬粘土层
全风化岩层
坚实沙层
坚硬粘土层
全风化岩层
强风化岩层
坚实沙层
坚硬粘土层
全风化岩层
强风化岩层
桩端持力层标贯值
20--25
20--35
30--40
30--50
30--55
穿透中密、密实沙层厚度(m)
约 2
2--3
3--4
5--6
5--8
单桩竖向承载力
设计值范围(KN)
1000--2000
1700--3000
2100--3800
2800--4600
3500--5500
注：1、桩身允许抱桩力可参考下列计算：
PHC桩 Pmax≦0.45（ƒcu,k-бpc）A 顶压式桩机的最大施加力或抱压式桩机送桩时的施加力可按
PC桩 Pmax≦0.50（ƒcu,k-бpc）A 1公式计算的桩身允许抱压力增大10%进行控制。
式中 Pmax 桩身允许抱桩力。
ƒcu,k 桩身混凝土立方体抗压强度标准值。 计算实例：PHC(AB)500-125 查得 ƒcu,k=80 бpc=5.02 A=0.147
бpc 桩身混凝土有效预应力 Pmax=0.45 ×（80-5.00）×0.147= 即496吨
A 桩身横截面面积

.
