佩尔中心空调系统工程技术协议
1、总则
1.1 本技术协议适用于__________的中央空调系统的设备安装。
1.2，乙方应提供符合本技术协议书的优秀的施工质量。
1.3 如果乙方没有以书面对本技术协议书的条文提出异议，甲方则可认为承包方的施工完全满足本技术协议书的要求。
1.4 本技术协议书为商务合同的附件，与商务合同正文具有同等的法律效力。
2、技术要求

2.1 承包工程范围：
（1）中央空调系统施工安装。
2.2 中央空调系统施工必须遵循国家相关标准和规范进行。
2.3施工中乙方必须遵守经过发包方审查过的施工图设计，不得单方修改施工图内容。如有设计不合理的地方乙方提出问题，由甲方向设计院提出设计变更。
2.4乙方必须遵照国家现行的施工及验收规范和质量检验标准，以及遵守经过发包方部门审查过的施工图设计要求组织施工，并建立健全质量保证体系，健全质量日常检查制度，做好自检记录，做好施工报验工作。
2.5 乙方投入的施工机械，必须保证机械的完好性， 以保证工程进度和质量。
2.6 本工程要求达到施工安装质量等级： 优良。
2.7乙方服从监理公司工程师的监督和管理，发现问题及时与有关方面人员协调解决。

                           技术要求

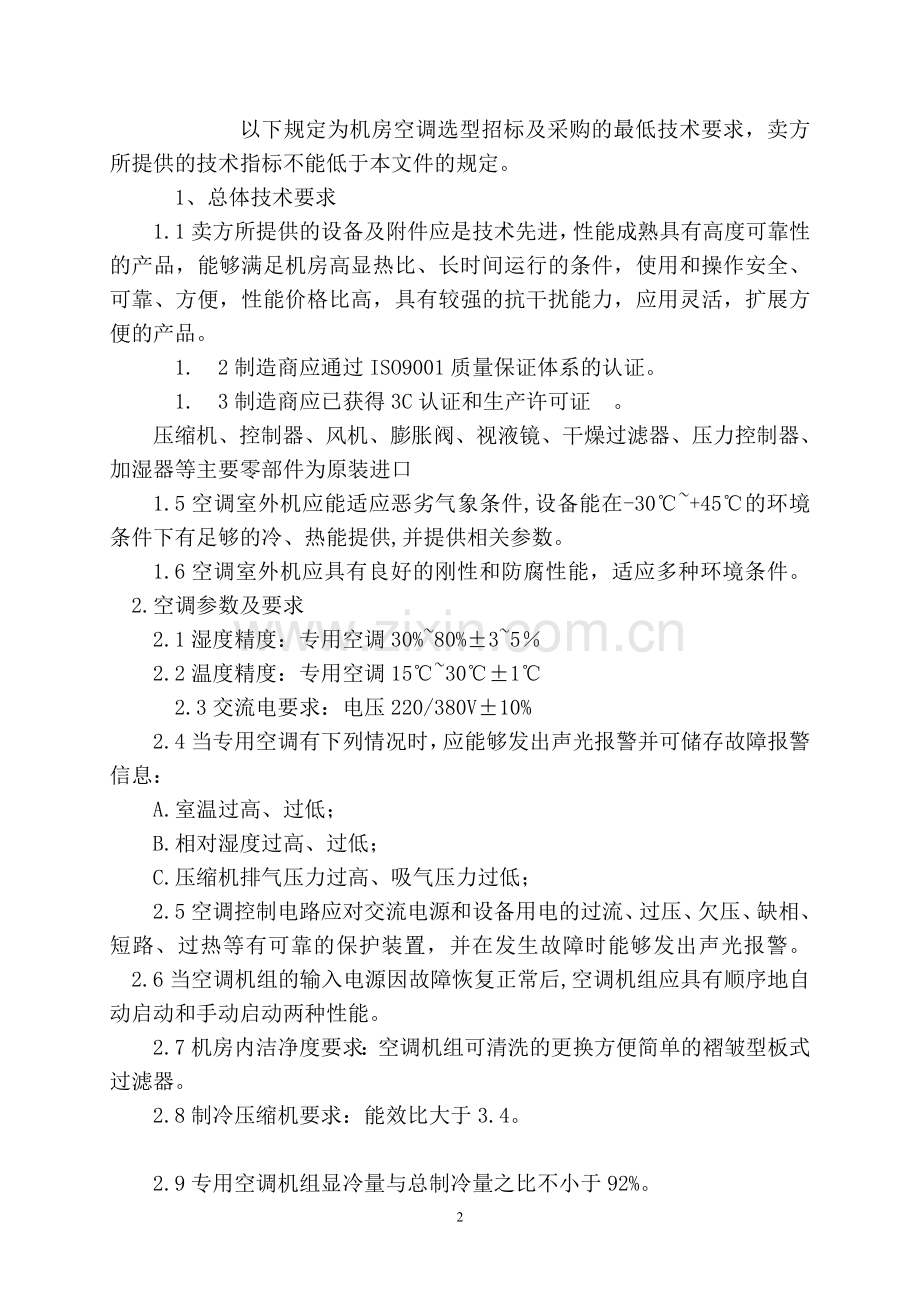

    以下规定为机房空调选型招标及采购的最低技术要求，卖方所提供的技术指标不能低于本文件的规定。
 1、总体技术要求
1.1卖方所提供的设备及附件应是技术先进，性能成熟具有高度可靠性的产品，能够满足机房高显热比、长时间运行的条件，使用和操作安全、可靠、方便，性能价格比高，具有较强的抗干扰能力，应用灵活，扩展方便的产品。
 1. 2制造商应通过ISO9001质量保证体系的认证。
 1. 3制造商应已获得3C认证和生产许可证 。
压缩机、控制器、风机、膨胀阀、视液镜、干燥过滤器、压力控制器、加湿器等主要零部件为原装进口
1.5空调室外机应能适应恶劣气象条件,设备能在-30℃~+45℃的环境条件下有足够的冷、热能提供,并提供相关参数。
1.6空调室外机应具有良好的刚性和防腐性能，适应多种环境条件。 2.空调参数及要求
2.1湿度精度：专用空调30%~80%±3~5％
2.2温度精度：专用空调15℃~30℃±1℃
 2.3交流电要求：电压220/380V±10%
2.4当专用空调有下列情况时，应能够发出声光报警并可储存故障报警信息：
A.室温过高、过低；
B.相对湿度过高、过低；
C.压缩机排气压力过高、吸气压力过低；
2.5空调控制电路应对交流电源和设备用电的过流、过压、欠压、缺相、短路、过热等有可靠的保护装置，并在发生故障时能够发出声光报警。 2.6当空调机组的输入电源因故障恢复正常后,空调机组应具有顺序地自动启动和手动启动两种性能。
2.7机房内洁净度要求：空调机组可清洗的更换方便简单的褶皱型板式过滤器。
2.8制冷压缩机要求：能效比大于3.4。

2.9专用空调机组显冷量与总制冷量之比不小于92%。
2.10专用空调机的控制器应具备设备联动功能，通过机组内的控制器，可使各机组自动轮换工作，以达到各机组工作时间基本相同。
 2.11专用空调送风方式应具有上、下送风机型等多种送风方式
 2.12专用空调制冷应具有风冷型、水冷型、冷冻水型等多种方式。
2.13专用空调的压缩机应选用涡旋式压缩机。
 2.14专用空调应具有正面维护的特点。
2.15专用空调应设计有节能措施。
2.16专用空调应能根据用户要求提供新风功能，并可配新风过滤器。
2.17室外机外壳要求采用抗腐蚀、不产生光反射（污染）的压花铝板。
 2.18专用风冷空调单机制冷量大于25KW的机组，应能采用双制冷系统，以保证整个空调系统运行的可靠性。
2.19专用风冷空调应有模块化机型可供，各模块应可具备制冷、加热、加湿、除湿及温湿度传感器和控制器。各模块可独立自主运行同时也可协作运行。
2.20专用空调应具有较大的通风量，做到大风量、小焓差，同时可根据需要提高机组送风机外余压,最大可达到500Pa（佳力图只能做到350帕） 2.21专用空调应具有智能判断功能，对于超常规的参数设置（错误命令），应能自动回绝。
2.22专用空调的操作面板应带背景光，并应配有操作密码，可显示机房内主要参数，如温度、湿度等各种工作状态指示，可设定温度、湿度数值，能设定并显示所有工作部件的启动值与停止值及各类报警的参数值，且能显示空调运行的其他重要参数（如压力、电压、电流、工作时间等）。
2.23专用空调应可以安装表面热流密度低、无异味的不锈钢绕片式加热器或PTC加热器
2.24采用世界先进水平的电极式加湿器，电脑根据地区水质的不同，可分三档设定自动定时除污。
2. 25通过特殊的制冷循环，采用电磁阀控制，强制减少蒸发面积的形式进行强制除湿，降低能耗。
3、机组应可选配如下功能
3.1遥测项目：空调主机工作电压、工作电流、送风温度、回风温度、送风湿度、回风湿度等。
 3.2遥信项目：开/关机、电压、电流过高/低、回风温度过高/低、回风湿度过高/低、过滤器正常/堵塞、风机正常/故障、压缩机正常/故障等在操作面板上能查到的信息。
3.3遥控项目：开/关机、紧急停机、主/备机切换、在操作面板上可操作的人工复位。
3.4空调系统应具备RS232和RS485（或RS422）接口，且应具有良好的电器隔离。
4、设备工艺性能
4.1外观工艺：采用阳极化处理的圆弧铝合金框架，面板为表面静电喷涂环氧树脂的冷轧钢板。门板内测装有难燃级保温隔热层，四周装有固定特制双层密封胶条，达到良好的保温、隔音和密封效果。
4.2结构工艺：部件排列合理、整齐，导线颜色和截面合理并布放平整、编号合理，插接件牢固，电源进出线符合工程需要，维修安全方便，具备抗震措施。
5、机房空调硬件要求
5.1卖方提供的所有设备必须是最新开发的产品，并保证所提供产品的数量、质量，特别是接口的兼容性。
5.2主要设备能在不中断服务的情况下，可带电进行相关的维修工作。 5.3卖方提供的设备要选用世界上高质量的元器件，生产过程中进行严格质量控制，确保设备能稳定、可靠地运行
