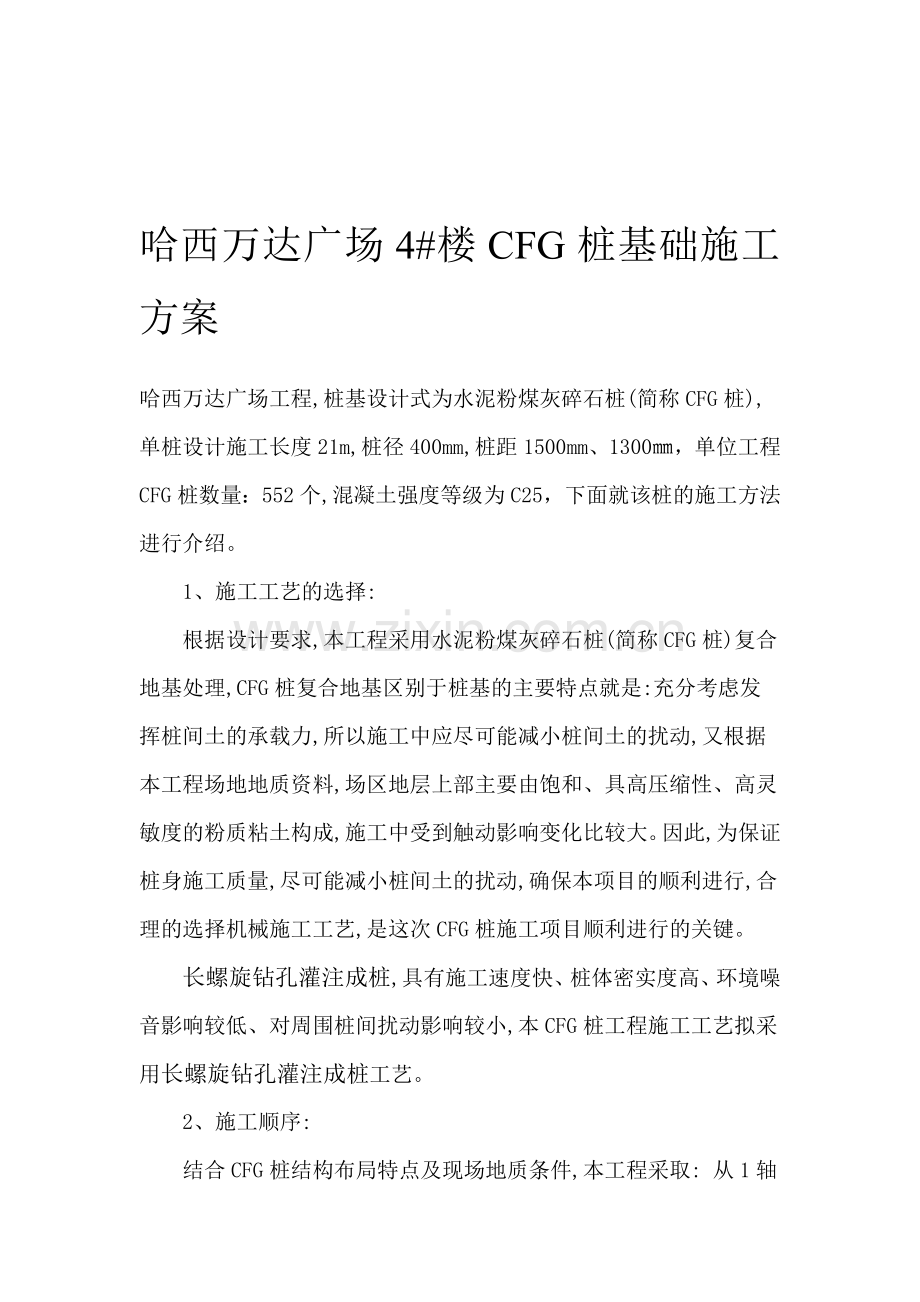

哈西万达广场4#楼CFG桩基础施工方案
哈西万达广场工程,桩基设计式为水泥粉煤灰碎石桩(简称CFG桩),单桩设计施工长度21m,桩径400mm,桩距1500mm、1300㎜，单位工程CFG桩数量：552个,混凝土强度等级为C25，下面就该桩的施工方法进行介绍。
　　1、施工工艺的选择:
　　根据设计要求,本工程采用水泥粉煤灰碎石桩(简称CFG桩)复合地基处理,CFG桩复合地基区别于桩基的主要特点就是:充分考虑发挥桩间土的承载力,所以施工中应尽可能减小桩间土的扰动,又根据本工程场地地质资料,场区地层上部主要由饱和、具高压缩性、高灵敏度的粉质粘土构成,施工中受到触动影响变化比较大。因此,为保证桩身施工质量,尽可能减小桩间土的扰动,确保本项目的顺利进行,合理的选择机械施工工艺,是这次CFG桩施工项目顺利进行的关键。
　　长螺旋钻孔灌注成桩,具有施工速度快、桩体密实度高、环境噪音影响较低、对周围桩间扰动影响较小,本CFG桩工程施工工艺拟采用长螺旋钻孔灌注成桩工艺。
　　2、施工顺序:

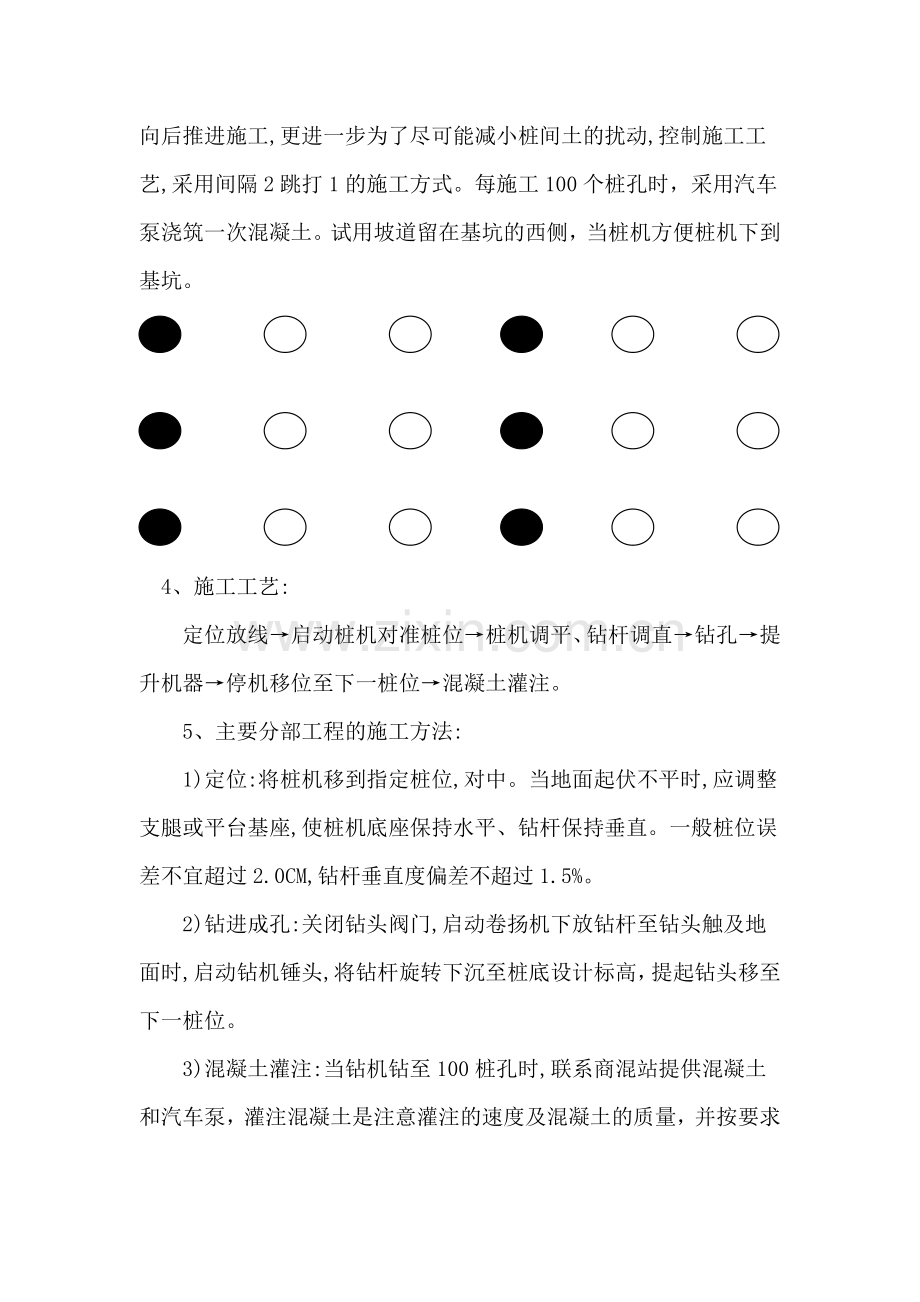

　　结合CFG桩结构布局特点及现场地质条件,本工程采取: 从1轴向后推进施工,更进一步为了尽可能减小桩间土的扰动,控制施工工艺,采用间隔2跳打1的施工方式。每施工100个桩孔时，采用汽车泵浇筑一次混凝土。试用坡道留在基坑的西侧，当桩机方便桩机下到基坑。

　4、施工工艺:
　　定位放线→启动桩机对准桩位→桩机调平、钻杆调直→钻孔→提升机器→停机移位至下一桩位→混凝土灌注。
　　5、主要分部工程的施工方法:
　　1)定位:将桩机移到指定桩位,对中。当地面起伏不平时,应调整支腿或平台基座,使桩机底座保持水平、钻杆保持垂直。一般桩位误差不宜超过2.0CM,钻杆垂直度偏差不超过1.5%。
　　2)钻进成孔:关闭钻头阀门,启动卷扬机下放钻杆至钻头触及地面时,启动钻机锤头,将钻杆旋转下沉至桩底设计标高，提起钻头移至下一桩位。
　　3)混凝土灌注:当钻机钻至100桩孔时,联系商混站提供混凝土和汽车泵，灌注混凝土是注意灌注的速度及混凝土的质量，并按要求留置混凝土试块：每台班1组标养。
　　　6、通病及事故处理措施
1)断桩：在汽车泵浇筑混凝土过程可能会出现CFG桩断桩的现象，为了避免这种现象的出现，在混凝土浇筑过程中要求工人严格按照要求操作，混凝土浇筑完成后及时振捣。
　　2)窜孔:在饱和软土层中成桩经常会遇到这种情况,打完一棵桩后,在施工相邻的桩时,发现刚施工的临桩的桩顶突然下落,当桩泵入混合料时,临桩的桩顶开始回升,此种现象称为窜孔。发现窜孔的条件有如下三条:1.被加固土层中有松散饱和软土层;2.钻杆钻进过程中叶片剪切作用对土体产生扰动;3.土体受剪切扰动能量的积累,足以使土体发生触变。由于窜孔对成桩质量的影响,施工中采取的预控措施:
　　①采取隔桩、隔排跳打方法;
　　②设计人员根据工程实际情况,采用桩距较大的设计方案,避免打桩的剪切扰动;
　　③减少在窜孔区域的打桩推进排数,减少对已打桩扰动能量的积累;
　　④合理提高钻头钻进速度。
　　3)桩头空芯:主要是施工过程中,排气阀不能正常工作所致。钻机钻孔时,管内充满空气,泵送混合料时,排气阀将空气排出,若排气阀堵塞不能正常将管内空气排出,就会导致桩体存气,形成空芯。为避免桩头空芯,施工中应经常检查排气阀的工作状态,发现堵塞及时清洗。
　　4)桩端不饱满:这主要是因为施工中为了方便阀门的打开,先提钻后泵料所致。这种情况可能造成钻头上的土掉入桩孔或地下水浸入桩孔,影响CFG桩的桩端承载力。为杜绝这种情况,施工中前、后台工人应密切配合,保证提钻和泵料的一致性。
　　5)桩孔偏斜:主要因为地面不平,导向设施出现偏差,钻架不正或钻杆弯曲,钻杆刚度不够所致。另外钻进时土层硬度发生突然变化或遇到障碍物也会导致桩孔偏斜。施工前应对安装好的钻机设备做全面检查,做到水平、稳固,对钻杆、接头要逐个检查,保证钻杆顺直,有足够的刚度。在钻进时,土层由软变硬时要少加压慢给进。
　　6)钻进困难:主要原因为遇到地下障碍物如石块、混凝土块,钻机功率不够或钻进速度太快造成憋钻。应选用硬质合金钻头,采用合适的钻速。遇到障碍时如障碍物不深,应进行清除后复钻,如不易挖出则改变桩位。
（二）、质量保证措施
为保证工程质量达到优良标准，建立质量保证体系。从施工组织、施工技术、材料验收等方面采取一定措施。
1、质量保证体系

项目经理

技术负责

质 检 员
机 长
技 术 员

2、质量保证措施：
（1）、提高全体人员的质量意识，教育职工视工程质量为企业的生命，是企业生存和发展的基础。
（2）、建立每道工序的质量保证措施，严格按照各工序验收标准，进行质量跟踪检查，发现问题及时整改，把质量事故消灭在萌芽状态。
（3）、作好桩位的测放工作，桩位偏差≤20mm，钻孔垂直度≤1.0%。
（4）、成桩过程中，抽样做混合料试块，每台机械一天应做一组(3块)试块（边长为150mm的立方体），标准养护28d,测定其抗压强度。
（5）、严格按图纸施工，做好施工记录，所有技术资料及时会同建设单位、监理单位履行签字手续。
（6）、施工中各工序密切配合，在项目经理的统一领导下，协调好各工序之间的交叉作业问题，明确质量目标落实质量责任，确保工程创优。
（7）质量要求
A、桩长允许差≤ 10cm
B、桩径允许差≤ 2cm
C、垂直度允许差≤ l %
D、桩位允许偏差：
满堂红布桩的基础茎≤ 1/2 D
条基：垂直轴线方向≤ 1/4 D，单排布桩不得大于6厘米。
顺轴线方向≤ 1/3 D，单排布桩不得大于1/4 D
E、 CFG桩施工完毕，对桩进行低应变桩身完整性检测和单桩承载力检测，桩身完整性随机抽取桩数的10%，静载抽几根即可。桩的承载力，必须达到桩的极限承载
（三）、安全生产与文明施工措施
1、 安全保证体系
项目经理

施工部
安监部

保卫员
安全员
电工班
钻机班

2、保证安全与文明施工措施
（1）、建立健全安全保证体系，在项目部设置专职安全员，实行安全标准管理，牢固树立“安全第一，预防为主”的思想，确保施工安全体系的正常运转。
（2）、严格贯彻执行各级有关的操作规程和安全规程。
（3）、上岗人员必须戴安全帽、整齐、高空作业要系安全带，班前班后上岗人员不得饮酒。
（4）、电工、电焊工、司机必须有操作证，否则不准上岗，严禁其他人员操作。
（5）、现场文明施工充分体现公司的形象，进入施工现场就要以良好的社会形象，体现企业风采。
（6）、按照施工平面布置图做到：施工机具、水电线路、材料堆放、临舍搭建等合理有序。
（7）、严格按照程序组织施工，确保施工过程中统一调度，统一管理，保持良好的施工程序。
（8）、抓好现场管理，提高施工标准化，规范化，科学管理水平。
（9)、每钻完一个桩孔，应立即用多层板把桩孔盖上，以防止人员不慎跌落。
（10）、在桩基施工过程中应对基坑进行维护。
（四）现场平面布置图
