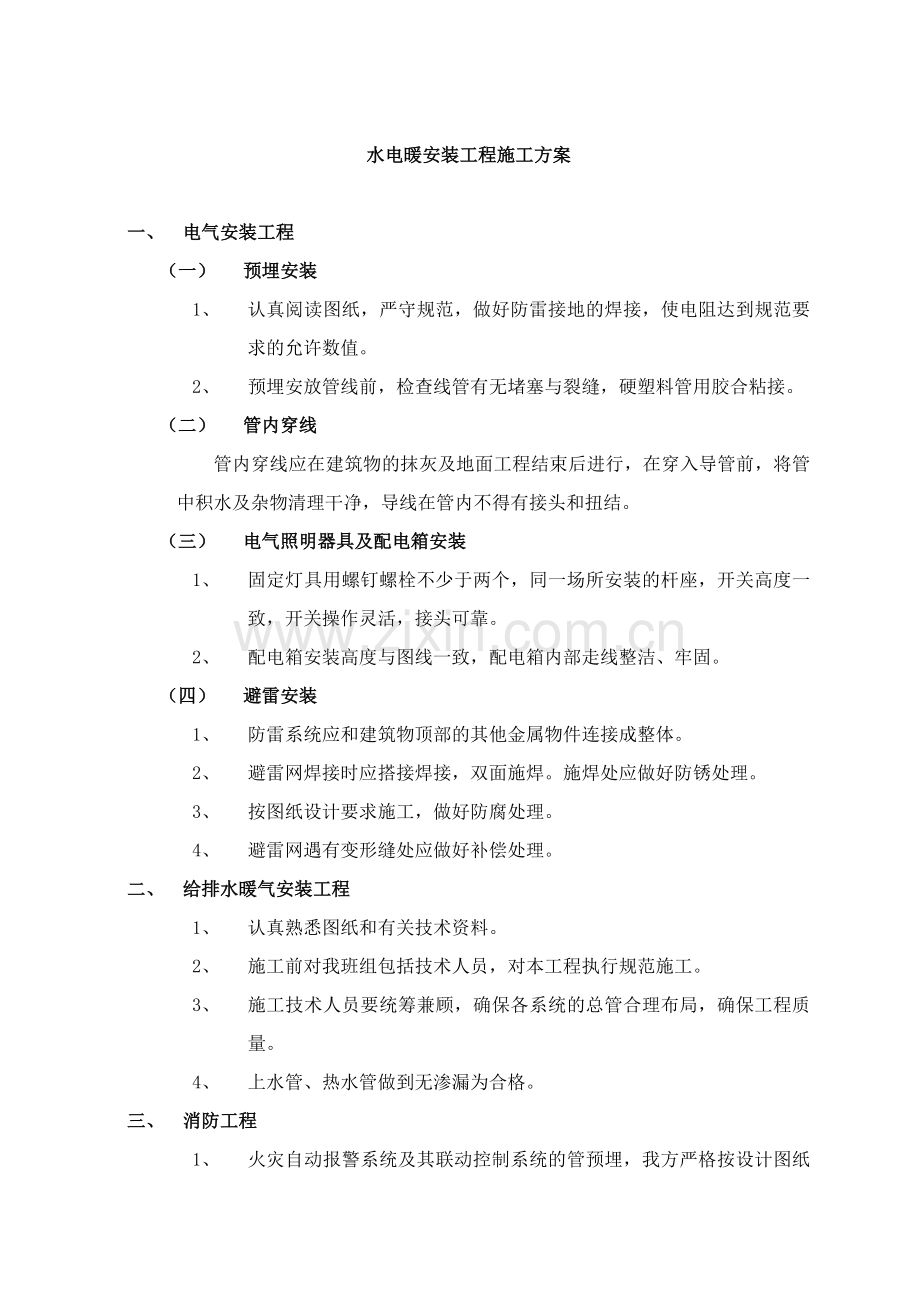

4、程施工方案一、 电气安装工程(一) 预埋安装1、 认真阅读图纸,严守规范,做好防雷接地的焊接,使电阻达到规范要求的允许数值。2、 预埋安放管线前,检查线管有无堵塞与裂缝,硬塑料管用胶合粘接。(二) 管内穿线管内穿线应在建筑物的抹灰及地面工程结束后进行,在穿入导管前,将管中积水及杂物清理干净,导线在管内不得有接头和扭结。(三) 电气照明器具及配电箱安装1、 固定灯具用螺钉螺栓不少于两个,同一场所安装的杆座,开关高度一致,开关操作灵活,接头可靠。2、 配电箱安装高度与图线一致,配电箱内部走线整洁、牢固。(四) 避雷安装1、 防雷系统应和建筑物顶部的其他金属物件连接成整体。2、 避雷网焊接时应搭接焊
5、接,双面施焊。施焊处应做好防锈处理。3、 按图纸设计要求施工,做好防腐处理。4、 避雷网遇有变形缝处应做好补偿处理。二、 给排水暖气安装工程1、 认真熟悉图纸和有关技术资料。2、 施工前对我班组包括技术人员,对本工程执行规范施工。3、 施工技术人员要统筹兼顾,确保各系统的总管合理布局,确保工程质量。4、 上水管、热水管做到无渗漏为合格。三、 消防工程1、 火灾自动报警系统及其联动控制系统的管预埋,我方严格按设计图纸施工。2、 要求技术人员包括材料员,严格选材,确保工程质量做到无泄漏、无变形、无降压。水电暖通施工方案1.1.1 给水管道安装方法及技术要求1、 施工操作2、 给水管采用钢塑复合管,

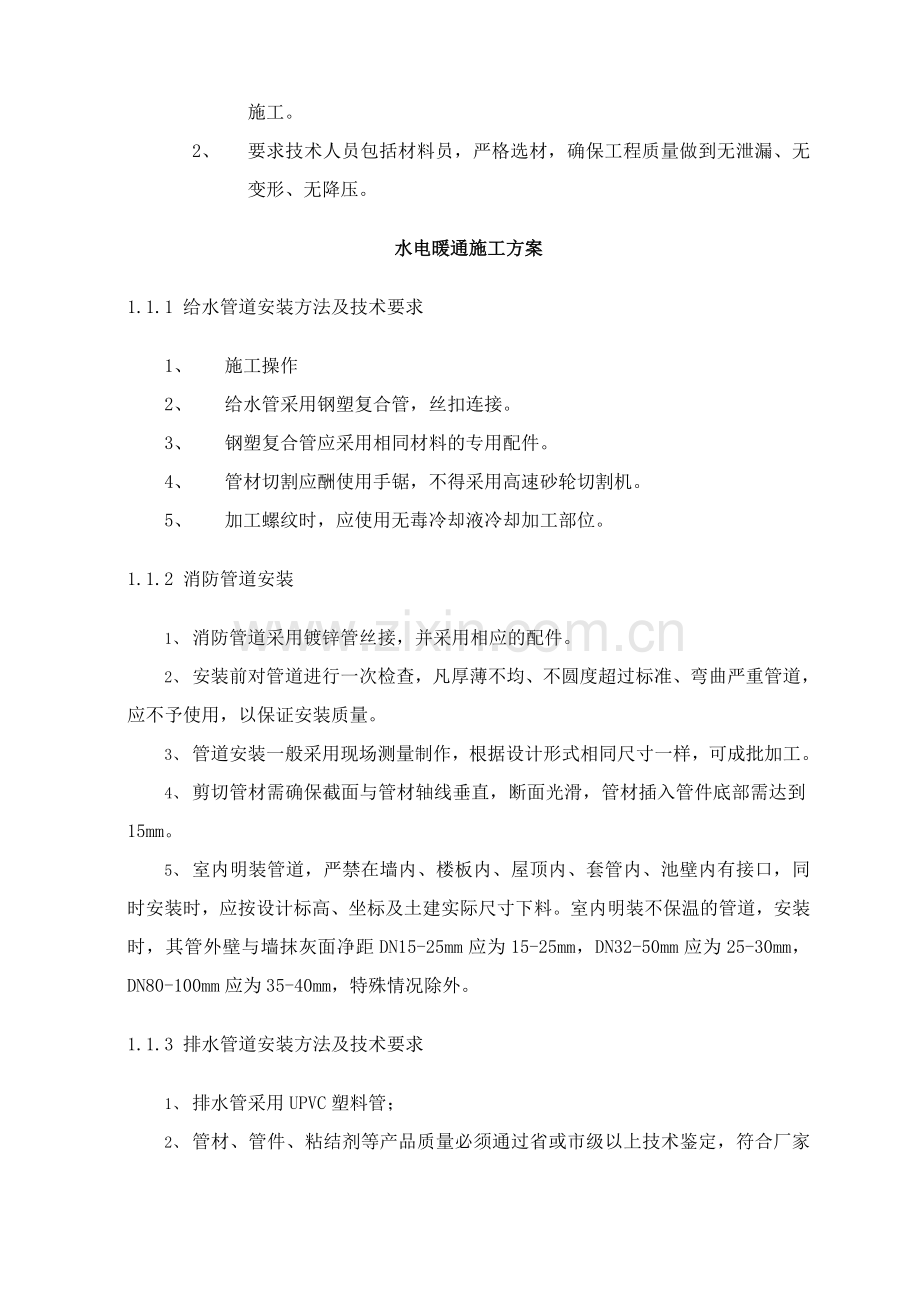

6、丝扣连接。3、 钢塑复合管应采用相同材料的专用配件。4、 管材切割应酬使用手锯,不得采用高速砂轮切割机。5、 加工螺纹时,应使用无毒冷却液冷却加工部位。1.1.2 消防管道安装1、 消防管道采用镀锌管丝接,并采用相应的配件。2、 安装前对管道进行一次检查,凡厚薄不均、不圆度超过标准、弯曲严重管道,应不予使用,以保证安装质量。3、 管道安装一般采用现场测量制作,根据设计形式相同尺寸一样,可成批加工。 4、 剪切管材需确保截面与管材轴线垂直,断面光滑,管材插入管件底部需达到15mm。5、 室内明装管道,严禁在墙内、楼板内、屋顶内、套管内、池壁内有接口,同时安装时,应按设计标高、坐标及土建实际尺寸下
7、料。室内明装不保温的管道,安装时,其管外壁与墙抹灰面净距DN15-25mm应为15-25mm,DN32-50mm应为25-30mm,DN80-100mm应为35-40mm,特殊情况除外。1.1.3 排水管道安装方法及技术要求1、 排水管采用UPVC塑料管;2、 管材、管件、粘结剂等产品质量必须通过省或市级以上技术鉴定,符合厂家有关技术规定。3、 为补偿温度变化而引起的伸缩,立管及非埋地管应设置伸缩节,出屋面的用柔性封口,防止胀弯渗水。塑料管管径大于等于DN50,每隔5米设置伸缩节,管径大于等于DN100,每隔4m设置伸缩节,设置在管道井内的管道,当穿越建筑防火分隔时,设阻火圈,管端插入伸缩处预
8、留的间隙为:夏季5-10mm,冬季15-20mm,断管工具选用细齿锯割刀,断口平整,垂直于管轴线,并去掉断口处毛刺和毛边并倒角,倒角坡度100-150,长度为15-30mm。4、5、 管道的最大支承间距,见下表:种类管径DN50DN75DN110DN160立管(mm)1500200020002000横管(mm)500750110016006、 立管的固定支承点每层设一个,以控制立管膨胀度,分层支承管自重,当层高H4m(DN50,H=3m)时,每层设滑动支承一个,当层高H4m(DN50,H3m)时,每层设滑动支承二个,管道支承件的内侧应光洁,滑动支承件与管外壁之间应留有微隙。若内壁不够光洁,则应
9、衬垫一层柔性材料。固定支承的内壁与管外壁之间应夹一层橡胶软垫,安装时将扁钢制成U型卡用螺栓拧紧固定。7、 管道系统配管时,应将管材与管件承口试插一次,使插入深度符合要求。当管端伸入承口深度测定后,应在其表面划出标记,管端插入承口深度应符合以下要求,具体见下表:管道直径(mm)5075110160最大允许插入深度(mm)254050608、 管道及管件在粘接前,应用棉砂或干布将承口内侧和插口外侧擦拭干净,无灰砂和水迹。当表面沾上油污时,须用棉砂蘸丙酮等清洁剂擦净。粘接工艺应连续运行,不易靠近有火种的地点施工(如电焊现场),要求在室温0以上操作,粘接剂应先涂插口后涂承口,涂抹应均匀,以防不均匀渗漏
10、。涂刷粘接剂后,应立即找准方向将管子插入承口使其准确垂直后再加挤压,转动至胶液稍有溢出。管壁插入深度应符合所划标记,然后静置2至3分钟,以防接口滑落或干布蘸丙酮等清洁剂擦拭干净。9、 当异径管件连接时,采用偏心大小头过渡。当承插接口插接完毕后,将挤出的粘接剂用棉纱水平安装时,两管以管顶平接,排水效果好。当作立管安装时,偏心沿壁安装。具体安装按照有关规定规范进行。10、 塑料管水平安装,纵横方向弯曲,每米允许偏差1.5mm,全长25m以上不大于38mm,立管垂直度每米允许偏差3mm,全长5m以上不大于15mm,架空管顶上部的净空,不宜小于100mm。11、 管道安装完成后,立管距地2m以下用木板
11、捆绑保护,严禁用塑料管作为脚手架的支点或安全带的拉点、吊顶的吊点,不允许用明火烘烤塑料管,以防管道变形,油漆粉刷前,将管道用纸包裹,以免污染管道。1.1.4 管道安装其他方面的要求1、 各种系统管道安装前,应根据施工图纸配合土建搞好预留孔洞和预埋件,并反复与土建核实准确,标高、座标是否相符,以免发生差错或遗漏现象,水池、水箱、预埋套管应按S312-型图标图集标准要求制作加工。2、 各系统的管道在预留孔洞时,必须密切配合土建,对于预留孔洞大小,应根据管径的大小及设计安装方式要求进行,在预留时,应做好监护工作,以免浇灌混凝土时振动移位,留洞与钢筋布置有矛盾,需移位时必须征得设计人员的同意或业主现场
12、技术人员的认可,同时应采取加固措施,并做好详细的隐蔽记录。3、 室内各种固定管道的支吊架必须符合规范规定,其形式和间距应符合有关标准的规定,特殊的应报监理批准。支吊架制作加工,必须要固定牢靠、结实,形式统一,外表美观,不准粗制滥造。下料时采用手工锯或砂轮切割机下料。层高小于5m,每层装设一组支架,层高大于5m的,每层不得少于2组。立管支架的高度距地坪1.5-1.8m。每层安装2组的位置均匀布置,管道水平安装时的距离不得大于施工规范要求,支架紧固件采用镀锌件。4、 室内各种管道安装完毕后,必须进行表面清理,将管口油麻丝、焊缝处的焊渣、水泥砂浆等处理干净后,再刷表面油漆。1.1.5 管道试压1.1
13、.5.1 给水、消防系统试压1、 给水管道给水管道试压按设计要求进行1.0MPA的水压试验,在10分钟内压力降不大于0.05MPA且无渗漏现象,具体实施前,按层或按系统试压并向监理提供具体实施方案。2、 消防、喷淋管道消防、喷淋系统管道试压按设计要求进行,消火栓、自动喷洒系统以1.6MPA水压试压,达到试验压力后稳压30分钟,目测管网应无泄漏和无变形,且压力降不大于0.05MPA,。具体实施前,按层或按系统试压将向监理提供具体实施方案。1.1.5.2 管道冲洗管道按要求进行水压试验后,应对管内进行冲洗。在冲洗前关闭所有设备的阀门,防止锈水、焊渣或杂物进入设备内。待冲洗干净后,将阀门打开或在阀门
14、的控制处加设过滤网。1.1.5.3 管道的灌水及设备的盛水试验按规定要求室内排水管道安装完毕后,应进行灌水试验、通水试验及通球试验。对卫生设备做好盛水试验,试验的时间不少于二十四小时。管道灌水试验时,应将下端封堵,管道内充满水后,保持十五分钟,在五分钟内无下降现象。管道通球试验,可采用80管径的木球和橡皮球,从管道始端放入,进行通球试验。认真检查,经业主现场技术人员及监理认可,办理隐蔽工程验收记录、存档。1.1.6 给排水、消防系统管道附件安装1、 阀门安装(1) 阀门安装前,应进行严格的检查或试验,然后将经过检测试验合格后的阀门安装在本工程上。(2) 阀门安装的标高及位置应按设计图纸规定,如
15、设计无规定要求时,阀门应安装在便于操作检查维修的位置。安装时,将阀芯关闭,手轮卸下,防止施工过程中损坏,待交工时统一安装。(3) 水平安装的阀门手轮和阀杆,一般应放在上方或与垂直线呈45-90的范围之间,不得倒置安装。(4) 截止阀的安装方向应按壳体箭头表示或按低进高出的原则安装,一定注意不得装反,而影响使用。(5) 丝扣螺纹阀门安装时,选用的填料应与管道管件连接填料相同,安装一般先用手拧上2-3扣丝,然后再用管钳拧紧,拧紧后用锯条将麻丝拉净,刷防腐漆保护。(6) 法兰阀门安装时,法兰垫料应根据压力等级和介质温度选用石棉板或橡胶板。法兰螺栓紧固时,应对角平衡拧紧,螺栓紧固后螺母外应有2-3扣丝
16、,螺母应放在同一方向上。2、 各种水嘴安装各用水点的水嘴安装种类型号也很多,可分为一般水嘴的安装。一般水嘴的安装,先将水嘴锁母、根母卸下,水嘴根部套上尼龙垫,丝扣绕好行料带或麻丝铅油,然后插入洗脸盆上水管,下面再套上垫圈,带上根母,然后按住水嘴,用自制死板子紧至松紧适度,带好锁母。3、 地漏及清扫口安装(1) 地漏的清扫口上沿应低于室内地坪(地漏处)10-20毫米。(2) 地漏清扫口安装后,应随时做好对下水口的封堵,待系统通水试验时再开启。(3) 地漏安装完成后,要求土建对地漏四周孔洞用细石混凝土认真填塞密实。4、 水表安装(1) 水表应装在便于管理、检修、不受污染、不遭冻结和不受损坏的地方。
17、(2) 水表安装一般待试压冲洗结束后再装,但在安装管道时,必须按水表长度留有一定的尺寸,在竣工交付前再换装水表。5、 各种仪表、温度计安装(1) 低压(工作压力为0-0.6MPa)的压力表安装高度宜与取压点的高度一致。(2) 高压(工作压力大于10MPa)的压力表,安装在操作岗位附近,宜距地1. 8米以上,或在仪表正面加装保护罩。(3) 就地安装的压力表不应固定在振动较大的管道设备上。1.2 电气工程室内建筑电气设备装置安装区分为二个分项,即电力照明系统、防雷接地电气安装要求系统安装,电气安装工程必须严格按照“规程规范”和“质量验收评定标准”进行施工作业1.2.1 电气照明系统安装方法及技术要
18、求1、 电缆敷设(1) 工艺流程施工前的准备工作槽式垂直敷设电缆桥架、槽式水平敷设电缆桥架电缆放装固定绝缘耐压泄漏试验挂标志牌(2) 有关技术要求措施a、 电缆敷设前,应检查其外表是否完好,电缆型号、电压及规格是否符合要求,绝缘电阻应符合要求。b、 敷设电缆中,电缆不得有绞结现象,电缆最外的保护层不得有破损。电缆芯线不得有断开或严重划痕等缺陷。c、 电缆敷设时,应按规定间距进行固定。d、 电缆敷设时,在电缆终端头与电缆接头附近留有备用长度。e、 电缆敷设后,应在始端按回路编号。2、 钢管敷设(1) 工艺流程施工前的准备工作钢管暗敷制作加工弯头安装固定盒箱管线敷设连接焊接接地跨接隐蔽部份检查验收
19、(2) 有关技术要求措施a、 电气配管敷设应根据设计要求进行选用管材,对焊接钢管敷设要求表面无锈、无油漆,如钢管严重有锈蚀,一律不得使用,除埋入混凝土内的钢管以外,其它的均要求刷防锈漆或采用镀锌钢管敷设。埋于土壤中的钢管还应做防腐处理。b、 钢管敷设下料时,应采用钢锯切割或管子切割机切割,严禁采用管子割刀或电焊气割下料,管内应无毛刺、铁屑,并将管口内用角刀刮光,管口应平齐,敷设完毕后,采取临时封堵措施,一般用塑料管塞。c、 钢管敷设时,如两管对接时应加设套管,丝扣时应加设管箍,套管的长度为管外径的1.5-3倍,电线管预埋敷设时,必须进行丝扣连接,两端套丝长度不应小于管接头长度的1/2,并要求在
20、接头两端进行焊跨连接。d、 电线管敷设进入中间盒、过渡盒、灯头盒、插座盒及各种箱内均采用锁母连接,管子煨弯半径不应小于管外径的六倍,埋入混凝土内的弯管不应小于管子外径的十倍。e、 电气配管通过伸缩缝及沉降缝时,应做好伸缩装置,其余量不得小于200mm,对穿越基础时应进行选用保护管,管径为直径的两倍以上为原则,但必须做好隐蔽工程记录。f、 对于墙内敷设的电线管,埋设时应与土建搞好配合或配合土建预留线槽。如敷设布管需要凿槽,一律采用切割机开槽。g、 管线超过下列长度,中间必须加装过渡盒或接线箱。a)30M无弯曲; b)20M一个弯; c)12M两个弯; d)8M三个弯。h、 管线每层预埋应积极与土
21、建搞好配合,采取交叉作业。待底板筋邦扎好后,立即组织人员敷设布管,布完后立即进行检查核对,做到准确无误,填写隐蔽工程验收报验单,请业主现场施工技术人员或监理进行验收,并做好各种验收资料存档工作。3、 电气控制箱(柜)(1) 工艺流程按图核对型号、安装位置弹线定位明或暗固定箱(柜)内组装排列箱内接线内部检查测试通电调试验收签字(2) 有关技术要求措施a、 配电箱的安装,包括各种动力设备配电控制箱、照明系统配电箱以及弱电系统控制箱,安装前应进行与施工图核对清楚,规格型号、安装的部位是否正确,通过检查确实无误后,方可安装固定。b、 配电柜应根据设备的大小及要求制作配电控制柜底座,本工程用槽钢制作,槽
22、钢选用10#,制作时应平整,将底座与基础或地坪进行预埋固定,然后安装设备箱柜。c、 单独安装的箱柜应平正、垂直,与水平度的偏差不得超过规定要求,对于成排安装的箱柜必须整齐、统一、美观。d、 安装箱柜定位时,如图纸无标注时,柜箱后面或侧面有出线的,距墙面安装的底座距墙不小于25mm,巡视通道宽度不小于1m。e、 引进箱柜内的控制电缆,电线应排列整齐、美观,避免交叉混乱,固定应牢固,而且电缆线应留设一定的余量。f、 箱柜内接线完毕后,应进行仔细检查测试,检查无误后,方可送电试运行。g、 各种箱柜通过安装调试合格后,请业主方面的有关技术人员检查测试,并做好测试记录资料,待业主签字认可后,方可办理验收
23、交接手续。4、 管内穿线(1) 工艺流程 根据图纸设计规定选择导线穿带线铁丝清理管口加护口放设电线断线做接线连接导线的压接或焊锡导线接头包扎处理线路的检查测试(2) 有关技术要求措施a、 管内配线必须按设计要求,选用相应的线径及配线的根数并在管口上加设保护口,以防穿线时,损伤电线绝缘层。b、 配线需要两个人各在一端,一人慢慢地抽拉引线钢丝,另一人将导线慢慢地送入管内。如管线较长,弯头太多,应按规定设置过渡盒,但不可用油脂或石墨粉作润滑,以防渗入线芯,造成短路。c、 管内穿线到位后,应剪去多余的部份,但要留有适当的余量,便于以后接线,预留长度配电箱、过渡盒为半周长、开关盒、接线盒为10-15cm
24、。d、 配线中由于管内导线的作用不同,为了在接线时方便,应分别选用各种色线,但线的颜色应按A、B、C相为黄绿红,零线为线蓝,接地线为双色线,如不可避免采用同一种色线时,管内四根线分别用电工刀削一道、二道、三道刀痕标出,另一根可不标。e、 穿入管内的导线额定电压不低于500V,对于不同回路不同电压等级以及交流与直流的导线,不得穿入同一根管子内,对同一照明回路线在同一管内最多不超过八根。f、 软芯导线接电器设备,要弯成羊眼,对多股铜芯要用接线铜鼻子,压接搪锡后再接到桩头上。g、 管内配线安装完毕,必须进行认真仔细的检查测试,对所测得的绝缘电阻值不小于0.5兆欧,检查测试时,应要请业主方面的有关技术
25、人员参加签字认可,记录存档。h、 在各种箱体内接线时,应按规定连接,特别是对插座接线要求,“左零右相上地”不得接错,如通电测试发现接错,应立即改正,以免影响用户使用安全。5、 照明灯具(1) 工艺流程检查清理安装灯具内部接线检查通电正常使用(2) 技术措施a、 照明灯具以及开关、插座、灯头、电风扇等安装时,必须要有固定的牢固性,表面位置标高、座标要正确,外观整齐统一。b、 灯具的安装,一般先将元木台固定牢靠,然后将已组装试调的灯具安装在天棚上。对于成排安装的灯具中心允许偏差为5MM,单独安装的灯具必须在房间的中心线位置上。c、 开关面板插座的安装,必须平正统一,开关的开启方向应一致,插座相零及
26、接地线接线正确,在同一场所内开关的标高要求一致,偏差应控制在国家标准要求允许范围以内。d、 灯具开关、插座或与其它开关、插座,由于使用的用途性质不同,成排安装时,必须布置合理。1.2.2 防雷接地系统安装技术要求本工程为三类防雷建筑物。采用提前放电型避雷针PULSAR25作接闪器。避雷带采用25*4镀锌遍钢作避雷带。利用构造拄内两根16主筋作以下线顶端屋避雷带焊接底端与基础槽钢焊成一体。1、 工艺流程自然接地体(基础)引下线(柱内主筋)屋面避雷带及保护接地接地电阻测试2、 有关技术措施(1) 安装人工接地体的间距一般不大于5M。直流回路专用线的接地体以及接地线,不得与自然接地体有色金属连接,如
27、无绝缘隔离装置时,相互间的距离不应小于1M。(2) 垂直接地体一般使用2.5M长的镀锌钢管或镀锌角钢,埋设于地下并运用镀锌扁铁连接焊接,接地体顶面深度不应小于0.6M,距建筑物不小于1.5M。(3) 接地体一般使用扁钢或圆钢,接地体连接应用焊接塔焊接,其焊接的长度为:扁钢宽度的两倍(并且三边焊接);圆钢直径的六倍;圆钢与扁钢焊接应为圆钢直径的六倍,且两面焊。(4) 利用自然接地体接地,交流电器设备应充分利用自然体进行接地。(5) 避雷带焊接时,必须按规定进行。具体要求详见施工说明及有关防雷接地技术要求进行施工。1.2.3 通风管道制作安装1、 通风工程首先应根据设计要求,认真熟悉图纸,掌握系统
28、的工作原理及技术参数,参阅土建结构图。2、 通风管、排风管,按设计图纸、图纸答疑及招标文件,密切配合土建按设计要求选用材料。3、 风管的制作下料应根据设计要求尺寸进行加工制作,对板材厚度选用应根据图纸要求或风管的直径,或边长选用,制作按施工验收规范标准执行。4、 风管的制作要求划线下料正确,板面保持平整,咬口缝应紧密,防止风管与法兰尺寸不匹配,而造成风管起皱或扭曲翘角,咬口缝宽度均匀,纵面接缝应错开一定距离,交叉错开不得小于50mm,表面无明显的凹凸现象,矩型风管四角成90,无明显的翘角。5、 法兰制作加工,应根据设计风管的规格型号以及施工验收规范要求,并按规定选用适当的规格角钢。6、 风管法
29、兰加工完毕,应按规定进行打眼,法兰孔距应符合设计要求,做到每付法兰可以互换和通用。在打眼时必须用钻床钻孔,严禁用电焊氧气割孔。7、 对圆型法兰的制作加工,可分为两种,一是手工制作,可分冷煨和热煨;另一种是机械煨制。无论哪一种下料时,必须留用余量力求准确,热煨时防止收缩。8、 风管与法兰的连接组装,当风管壁厚1.5时,可采用翻边铆接,并且铆接部位放在法兰的外侧,装配时法兰平面与风管或部件的中心线相互垂直,风管翻边平整,宽度为6-9mm,但不得遮盖螺栓孔。9、 风管制作后按图纸设计要求参数做好质量检查工作,风管的外径或外边长允许的偏差为负偏差,其偏差值小于或等于300mm为(-1mm),大于300
30、mm为(-2mm),但偏差值不能过大,否则将影响风管与法兰的套接。10、 风管阀件加工制作尺寸要求准确,开启转动灵活,叶片外框不得有碰擦现象,止回阀阀板关闭处与外框内则应密闭措施。防止大气倒流,在水平管上安装斜拉板地插板应顺气流安装,各种阀件在风管外部必须标有明显的启闭方向。11、 风管的安装,首先应根据风管设计的标高安装支吊架,在安装支吊架时,应尽量选择吊在大梁的侧面,并且打孔点为大梁1/2以上处,然后以设备进出口为起点,接顺序依次进行排列编号,可在地上进行多节组对拼装,吊装时应注意安全并采取安全措施,预防风管吊装时碰撞而影响风管安装的质量。在所有的支吊架中,应有一定数量的防晃支架,以防风管
31、晃动。12、 风管安装吊好后,应再进行详细的校正,吊架风管必须要平正,然后再请业主进行吊装后的验收和漏光试验。13、 风管经业主验收合格后,按设计要求进行保温,保温时必须严密,包扎结实,不得有松动或有不严密的现象。1.2.4 通风设备安装1、 设备在安装前,应按设计要求的规格型号订货。特别是注意技术参数应符合设计要求。2、 设备到场时,应组织好开箱检查验收工作,甲方、监理、厂方及安装单位都要参加,进行对订货验收清点,并将有关情况详细做好记录。3、 待设备验收交接后,施工单位必须认真负责做好设备的保管工作,或临时加强防护措施,以便在未安装前把设备损坏或污染。4、 通风工程所配套的风机,在安装前必
32、须与设计图纸进行核对,准确无误后,再就位安装。5、 对大型风机的安装,必须首先标好设备中心线,然后安装减振台座,将减振台校正水平后,再将风机设备平稳地安装在减振台上。6、 风机与管道连接时,必须采用软接头,以减少与风管运行时产生的振动。1.2.5 通风配套附件安装1、 安装工艺附件安装前的准备风管制作并开设洞口制作接管安装固定附件调整清理配合调试2、 有关技术要求风口,严格按设计要求选用各类风口散流器,因风口散流器种类多,尺寸规格多,严格按设计图纸安装,不得混淆。固定风口时,应先在下面用钻打固定孔,该孔应打在风口及散流器的侧面,安装固定时自攻螺丝从侧面拧进,以保持风口外表的整洁美观。风口与通风
33、管道的连接处,应采用软接连接,如局部风口位置不准可适当移位,距离不能太远,以免造成风口减少风量,影响使用效果。1.2.6 排烟阀及风口安装1、 根据设计要求配合土建及时预留孔洞。2、 待土建开始粉刷做贴饼时,即可先固定安装排烟阀,安装时必须找平找正,固定好后请土建填补。3、 内部进行接线,待土建内粉完成后,将有关自控部份电线连接好,然后进行测试。4、 安装防排烟风口,安装时,应表面平正,外表美观。1.2.7 防火调节阀安装1、 该部件通常安装应向来风方向,平时阀门常开,阀门叶片可在0-90内五档调节。当气温达到70时阀门即自动关闭,其性能有以下几种结构。2、 温度到70时,温度熔断器动作,阀门
34、靠弹簧力关闭。3、 手动关闭,手动复位。4、 手动调节阀门叶片角度。5、 阀门关闭后,可发出电讯号。6、 安装固定时要配合土建,并且要有可靠的支架,如防火阀太大,在吊装时,吊钩应采用弹簧吊架。7、 按电器控制原理图进行接线,实行与消防系统联动控制。8、 认真做好检查测试工作,并配合有关人员进行系统及联合调试。1.3 设备调试设备安装后的调试工作是十分重要的,这是对安装项目进行的综合检验。通过各种测试、试调后,它不但是检查我们安装工程的质量,也能发现设计人员的设计质量以及生产厂家产品的质量,也能发现各自存在的问题,从而可以进一步提高和改善今后的工作,不断把质量推向更高的标准。1.3.1 准备工作
35、设备调试前的准备工作对调试能否“安全、顺利”地完成,是很重要的,通过调试能为业主今后对设备的运行管理提供重要的数据。1、 建立设备调试领导小组对于设备的调试工作,我们必须“有计划、有步骤、有组织”地进行,组织一个由总承包单位与各分项专业施工单位业主监理等有关技术人员联合组成一个设备调试小组,并确定合理调试的项目负责人。2、 编制设备调试方案项目负责人应根据本项目设备安装的特点,应详细对各专业工种工艺要求,做好分项调试和联合调试方案。在考虑调试方案时,应做到以下三点要求:一是对各种设备的性能要了解,二是对安装的设备位置数量要了解,三是对工艺系统流程要清楚。从而制订完整且切实可行的调试方案,并报请
36、业主及工程监理审核批准后,方可组织进行实施。3、 组织有关人员熟悉调试情况项目负责人应组织调试小组有关专业人员,了解各工种安装工艺系统情况及来龙去脉,熟悉设计人员所要求的各项指标,以及现场施工更改等情况,并深入施工现场,对工程设备的安装情况进行检查和设备安装使用说明中的调试方法了解清楚后,再进行调试。1.3.2 调试顺序及网络在做好各项工作的基础上,经检查在已具备调试要求的情况下,可进行分项系统调试和联合调试。具体试验方法如下。设备安装后调试工作的准备各系统工艺进行检查分项设备单机调试各分单项系统检查调试联合运行检查测试调试记录整理编写综合调试报告组织验收交付使用。1.3.3 消防系统调试1、
37、 消防系统的调试,分为两个部分:一是电气部分,二是水系统部分。该系统调试仍然先进行单项调试,然后采取联合调试。2、 本系统调试要求,要比给水系统调试要求高且复杂,首先应组织人员对该系统认真熟悉图纸,了解整个工艺情况。3、 认真组织人员对该系统进行放水。在放水前应检查各消火栓是否关闭,并把该系统支路控制阀关闭,然后分系统进行送水,并调整减压装置。如发现该支路有漏水现象,应立即抢修,如一切正常,继续送第二个系统,直至送完整个系统。4、 检查电机启动水泵,实施对该系统进行加压,认真检查有无渗漏现象。5、 对消火栓进行模拟试验,是否能达到设计的要求。6、 对气压罐的调试,一般由生产厂家进行,安装单位现
38、场加强配合。7、 调试前,项目负责人必须认真组织,并要求请业主或监理一起参加,对调试情况进行认真记录。8、 单项系统调试完后,待工程总体联合调试,经过有关部门、消防部门验收后,再交付使用。1.3.4 排水系统调试1、 认真按图纸检查,各分项是否按图施工完,各排水管的出口是否开通。2、 做好对排水立管的通水试验,方法可选用各立管小于本管内径的球,随水流从屋顶最高层向下放水,直至窖井排出管出水,该球能冲出为合格。3、 对分支管及底层做好灌水试验,方法可用专用球胆堵塞立管的分支处,然后对上一层进行灌水,做到不渗漏为合格,并在一定的时间内无明显下降。4、 对各种卫生设备进行盛水试验,检查卫生设备排水栓
39、、存水弯等接头处是否有渗漏情况,如发现必须认真做好修复工作,并进一步观察,直至合格。1.3.5 电力系统调试1、 电气安装系统调试是相当重要的,项目负责人必须认真的组织好,调试时,可分为强电系统和弱电系统两部份。其中强电系统含动力系统和照明系统,弱电系统含火灾自动报警、通讯、电视监控等。因本工程弱电系统不在本次招标范围之内,故弱电系统的调试方法未列入,待中标后再行补充。2、 根据图纸反复检查各控制箱柜接线是否正确无误,进出线的压接是否符合要求。3、 运用仪表进行测试各系统回路,分项系统管内穿线是否符合有关规定标准要求。4、 对所有的用电设备进行仔细的检查测试,尤其是对设备的电机部分,接线是否正
40、确无误,星Y接线等有无接错。5、 检查和测试设备及控制箱柜接零以及电线相间的绝缘电阻是否符合设计要求,配电房四周环境对送电是否影响等。6、 试送电时,应通知有关人员退到安全区,由总指挥检查,在确保无问题后进行送电,并在一切正常的情况下,进行送电试投。7、 对分路分系统回路进行检查送电,灯具开关插座分别通电。如出现有跳闸,必须进行查找原因,不许强行送电,直到查找出问题后,才可以送电。1.3.6 通风系统调试通风系统调试,应先进行各专业工种分项调试,通过单系统单机调试后,再进行联合系统调试。具体调试方法步骤要求如下。1、 调试顺序通风调试前的准备通风分项系统风管设备的检查分项单机系统调试进行联合调
41、试综合效能的检查测试编写综合测试报告组织验收交接2、 调试方法(1) 通风系统调试前,必须在对所有机电设备的接线进行检查试运转,在供电和机电运转正常的情况下,再进行通风单系统的运行测试。(2) 根据通风工艺流程图,进行安装管道统一组织,对各个系统各个分部检查测试,并分别做好详细记录。(3) 测量与调整通风系统风量和风压,首先把系统中阀门、风口全部打开及三通阀处于中间位置,这时该管道中阻力最小,风量应很大,先测风机出风口及吸风口的全压、动压及静压。根据动压及风管截面积计算出该系统风量比设计风量大这是正常的。可将总阀调到比设计风量大于10左右,如果检查测试中小于设计风量,应该立即寻找原因(检查风机
42、的转速、风机的制作几何尺寸是否达到设计要求,阀门、风口有无异常现象,过滤器是否堵塞等),并采取有效措施进行调试,达到所需要的要求为合格。(4) 平衡通风各支管,使各支管之间风量比值接近设计比值,采用的方法可用“流量等比分配法”(即“动压等比分配法”)测支管的动压,从最不利环路开始调节各支管之间的三通阀或调节阀来改变各支管段的阻力,以达到调节风量的目的。(5) 调整平衡风口风量,使各风口之间比值接近设计值,可用“基准风口调整法”,先将全部风口打开,全面测试一下风速,列表排出实测风量与设计值的差价,再调相邻的风阀,使L基/L邻L基设/L邻设,并以同样方法依次调节,使其它风口也与基准风口接近比值为止
43、。(6) 调整系统总风阀,通过以上平衡各支管、各风口阀均不能再动,再进行测量系统风量及风压,使实测的风量与设计风量偏差大于10,此时的测定值作为最后的系统风量,将风管压测定值正式记录。(7) 把测定的情况画出系统图,通风系统通过调整后进行连续运行,通过一段时间运行后,最后再进行全面综合检查测试各风口的风量,作为编制系统报告平衡风量值。(8) 对设备运行噪音的测定,一般以房间中心离地高度1.5m处作为测试点。应按设计要求配合厂方一起进行调试,一般情况下噪音不超过60分贝以下为合格。1.3.7 设备调试措施及要求设备安装后,在调试过程中,应做好各种安全措施及调试工作正常开展措施,使整个调试工作能达
44、到预期的目的,从而搞好调试工作。1.3.7.1 安全措施1、 所有参加调试的人员,必须认真组织,分工实施,任何人不得盲目蛮干,而产生不安全事故,并且特殊人员必须持有上岗证。2、 调试过程中,要加强各自的工作责任性。各工种之间相互配合,调试前由项目技术负责人提前做好调试工作技术交底,做到万无一失。3、 所有参加调试工作的人员,必须对系统工艺了解清楚,操作熟练,手勤眼快,处理事情果断,对电气调试送电必须要有明牌警告。4、 在调试过程中要加强联系,及时用对讲机反映调试情况才能准确。5、 应该正确地测定试压值,在测试过程要在截面上多测几点。根据风管形状的不同将几个测点的数据加权平衡,计算出标准风量风压
45、值。6、 对各系统的调试运行记录,必须认真细致,并且要求所有参加测试的人员进行签字,将有关资料作为工程资料存档。1.3.7.2 注意事项1、 应注意对各种调试设备的测量和测试检查,按产品出厂要求是否达到该设备的性能及工况。2、 应注意掌握正确的操作,调试方法按施工组织设计要求及规定进行调试作业。3、 应注意做好对各种设备调试前的清理和检查工作,以及运行过程中的防护工作。4、 应注意随时做好各种测试测定的运行记录,并将有关资料收集,归入工程资料档案备查。1.3.8 设备调试运行后的验收交接通过以上设备的调试运行,经业主及有关单位与施工单位共同的检查确认,测试合格,并能符合且达到使用功能和要求。施
46、工单位及时做好设备调试运行后的交接工作。1、 项目部负责人应做好对调试综合测试情况报告以及各种资料的整理工作,待报有关部门进行审核。2、 向业主提供所有设备资料,如设备生产制造许可证、合格证、质保书、出厂检查测试报告、安装使用说明书以及施工中设计变更业主提出的现场更改事项和图纸等。3、 认真做好交接工作,业主应安排相关人员了解熟悉工程情况,并对整个工艺情况的运行特点、操作方法都要弄清弄懂,有必要时,可对业主直接从事操作人员进行业务培训。4、 待业主方面的有关人员通过实践,基本上对该项目工作能熟悉掌握的操作施工单位方可撤离该项目工程交接。在交接之前做好成品保护。肖便鸟廷澈襄渝话冬勾哲荒毁品绢雅砒
