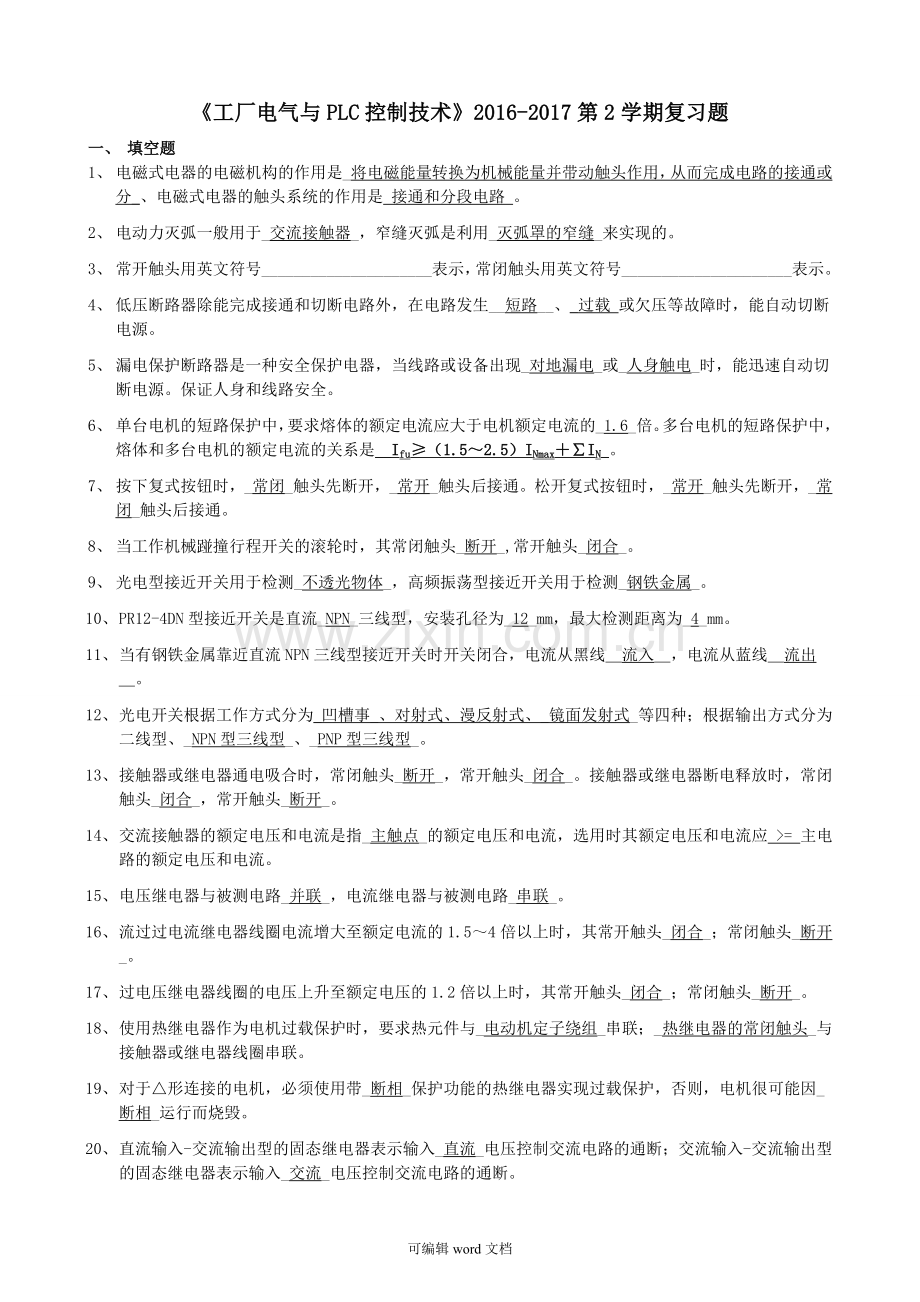

《工厂电气与PLC控制技术》2016-2017第2学期复习题
一、 填空题
1、 电磁式电器的电磁机构的作用是_将电磁能量转换为机械能量并带动触头作用，从而完成电路的接通或分_、电磁式电器的触头系统的作用是 接通和分段电路 。
2、 电动力灭弧一般用于_交流接触器_，窄缝灭弧是利用_灭弧罩的窄缝_来实现的。
3、 常开触头用英文符号_____________________表示，常闭触头用英文符号_____________________表示。
4、 低压断路器除能完成接通和切断电路外，在电路发生__短路__、_过载 或欠压等故障时，能自动切断电源。
5、 漏电保护断路器是一种安全保护电器，当线路或设备出现_对地漏电_或_人身触电_时，能迅速自动切断电源。保证人身和线路安全。
6、 单台电机的短路保护中，要求熔体的额定电流应大于电机额定电流的_1.6_倍。多台电机的短路保护中，熔体和多台电机的额定电流的关系是__Ifu≥（1.5～2.5）INmax＋∑IN_。
7、 按下复式按钮时，_常闭_触头先断开，_常开_触头后接通。松开复式按钮时，_常开_触头先断开，_常闭_触头后接通。
8、 当工作机械踫撞行程开关的滚轮时，其常闭触头_断开_,常开触头_闭合_。
9、 光电型接近开关用于检测_不透光物体_，高频振荡型接近开关用于检测_钢铁金属_。
10、 PR12-4DN型接近开关是直流_NPN_三线型，安装孔径为_12_mm，最大检测距离为_4_mm。
11、 当有钢铁金属靠近直流NPN三线型接近开关时开关闭合，电流从黑线＿流入＿，电流从蓝线＿流出＿。
12、 光电开关根据工作方式分为_凹槽事_、对射式、漫反射式、_镜面发射式_等四种；根据输出方式分为二线型、_NPN型三线型_、_PNP型三线型_。
13、 接触器或继电器通电吸合时，常闭触头_断开_，常开触头_闭合_。接触器或继电器断电释放时，常闭触头_闭合_，常开触头_断开_。
14、 交流接触器的额定电压和电流是指_主触点_的额定电压和电流，选用时其额定电压和电流应 >= 主电路的额定电压和电流。
15、 电压继电器与被测电路_并联_，电流继电器与被测电路_串联_。
16、 流过过电流继电器线圈电流增大至额定电流的1.5～4倍以上时，其常开触头_闭合_；常闭触头_断开_。
17、 过电压继电器线圈的电压上升至额定电压的1.2倍以上时，其常开触头_闭合_；常闭触头_断开_。
18、 使用热继电器作为电机过载保护时，要求热元件与_电动机定子绕组_串联；_热继电器的常闭触头_与接触器或继电器线圈串联。
19、 对于△形连接的电机，必须使用带_断相_保护功能的热继电器实现过载保护，否则，电机很可能因_断相_运行而烧毁。
20、 直流输入-交流输出型的固态继电器表示输入_直流_电压控制交流电路的通断；交流输入-交流输出型的固态继电器表示输入_交流_电压控制交流电路的通断。

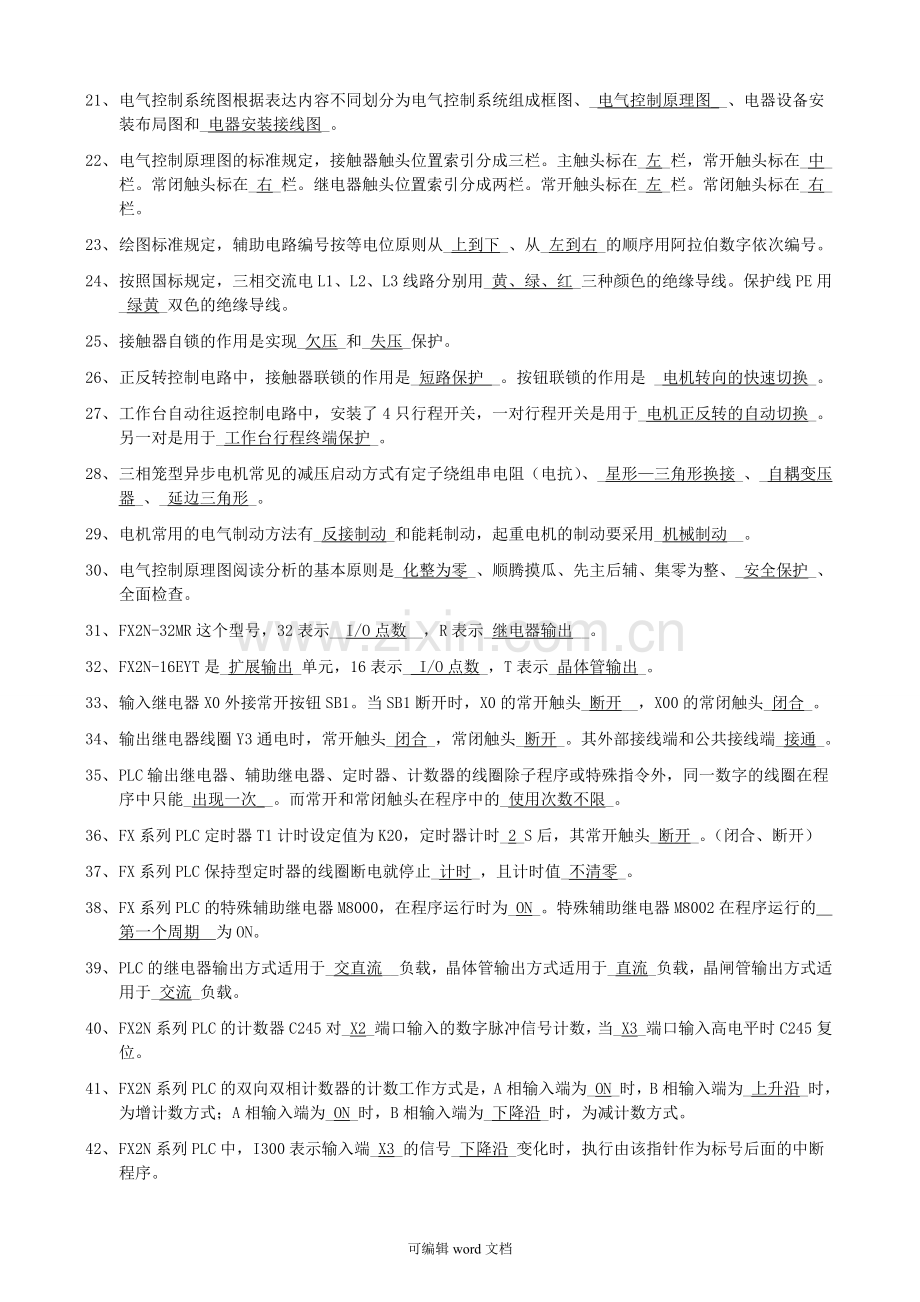

21、 电气控制系统图根据表达内容不同划分为电气控制系统组成框图、_电气控制原理图__、电器设备安装布局图和_电器安装接线图_。
22、 电气控制原理图的标准规定，接触器触头位置索引分成三栏。主触头标在_左_栏，常开触头标在_中_栏。常闭触头标在_右_栏。继电器触头位置索引分成两栏。常开触头标在_左_栏。常闭触头标在_右_栏。
23、 绘图标准规定，辅助电路编号按等电位原则从_上到下_、从_左到右_的顺序用阿拉伯数字依次编号。
24、 按照国标规定，三相交流电L1、L2、L3线路分别用_黄、绿、红_三种颜色的绝缘导线。保护线PE用_绿黄_双色的绝缘导线。
25、 接触器自锁的作用是实现_欠压_和_失压_保护。
26、 正反转控制电路中，接触器联锁的作用是_短路保护 _。按钮联锁的作用是 _电机转向的快速切换_。
27、 工作台自动往返控制电路中，安装了4只行程开关，一对行程开关是用于_电机正反转的自动切换_。另一对是用于_工作台行程终端保护_。
28、 三相笼型异步电机常见的减压启动方式有定子绕组串电阻（电抗）、_星形—三角形换接_、_自耦变压器_、_延边三角形_。
29、 电机常用的电气制动方法有_反接制动_和能耗制动，起重电机的制动要采用_机械制动__。
30、 电气控制原理图阅读分析的基本原则是_化整为零_、顺腾摸瓜、先主后辅、集零为整、_安全保护_、全面检查。
31、 FX2N-32MR这个型号，32表示__I/O点数__，R表示_继电器输出__。
32、 FX2N-16EYT是_扩展输出_单元，16表示_ I/O点数_，T表示_晶体管输出_。
33、 输入继电器X0外接常开按钮SB1。当SB1断开时，X0的常开触头_断开__，X00的常闭触头_闭合_。
34、 输出继电器线圈Y3通电时，常开触头_闭合_，常闭触头_断开_。其外部接线端和公共接线端_接通_。
35、 PLC输出继电器、辅助继电器、定时器、计数器的线圈除子程序或特殊指令外，同一数字的线圈在程序中只能_出现一次__。而常开和常闭触头在程序中的_使用次数不限_。
36、 FX系列PLC定时器T1计时设定值为K20，定时器计时_2_S后，其常开触头_断开_。（闭合、断开）
37、 FX系列PLC保持型定时器的线圈断电就停止_计时_，且计时值_不清零_。
38、 FX系列PLC的特殊辅助继电器M8000，在程序运行时为_ON_。特殊辅助继电器M8002在程序运行的＿第一个周期＿为ON。
39、 PLC的继电器输出方式适用于_交直流__负载，晶体管输出方式适用于_直流_负载，晶闸管输出方式适用于_交流_负载。
40、 FX2N系列PLC的计数器C245对_X2_端口输入的数字脉冲信号计数，当_X3_端口输入高电平时C245复位。
41、 FX2N系列PLC的双向双相计数器的计数工作方式是，A相输入端为_ON_时，B相输入端为_上升沿_时，为增计数方式；A相输入端为_ON_时，B相输入端为_下降沿_时，为减计数方式。
42、 FX2N系列PLC中，I300表示输入端_X3_的信号_下降沿_变化时，执行由该指针作为标号后面的中断程序。
43、 FX2N系列PLC中，I850表示每隔_50_ms就执行标号为_I850_后面的中断程序。
44、 梯形图的每行指令不能超过_10_个触头和_1_个线图或输出指令。
45、 线圈或输出指令并联不能超过_24_行，线圈和输出指令必须接_右母线_线。
46、 使用步进指令编程时，要求步进状态的转换必须使用_转移_条件。缺少_初始_步进会导致程序无法返回停止状态。
47、 某两个数据作减法运算的结果=0，会使特殊辅助软元件_M8020 _=1；某个指令执行结束后，会使特殊辅助软元件_M8029_=1。
48、 C1的计数设定值=100，C1的当前计数值=50，D20的存储值=58，执行“[ CMP C1 D20 M30 ]”指令后，会使M30=___________________，M31=___________________，M32=___________________。
49、 参与加法运算指令的两个源操作数，其_最高位_位作为符号位，_0_表示为正，_1_表示为负。
50、 假设程序的扫描周期为100ms，D100和D120的存储值都是6，当按下X1外接按钮超过1s时，执行[INC D100]和[INCP D120]指令，那么D100的值_________7，D120________7（＝、＜、＞）。
51、 PLS指令是指当输入信号_从OFF变成ON(上升沿)时_，使其操作的软元件线圈接通一个扫描周期，PLF指令是指当输入信号_从ON变成OFF(下降沿)时_，使其操作的软元件线圈接通一个扫描周期。
52、 FX系列PLC的A/D转换功能板和模块，外接0～10V模拟电压信号时要求信号正极接V+或VIN端，负极接_V-_端；外接4～20mA模拟电流信号时要求电流从I+或IIN端流入，电流从_V-_端流出，而且还要把_V+_端和_I+_端短接。
53、 A/D转换模块的电压分辨率为（0～10V）/4000，模拟输入电压等于7V时的转换数字量是_2800_；电流分辨率为(4～20mA)/2000,模拟输入电流等于10mA时的转换数字量是_750_。
54、 FX2N-2AD的编号为1，指定CH1作为A/D转换的指令是[TO _K1 K17 K0 K1_]，使用CH1执行A/D转换操作的指令是[TO _ K1 K17 K2 K1_]。
55、 FX系列PLC的D/A转换功能板和模块，输出信号线应使用_屏蔽双绞线_；输出模拟电压信号存在干扰时可在输出端并联一只_0.1～0.47μF/25V电容_。
56、 D/A转换模块的电压分辨率为（0～5V）/4000，输出数字量等于1600时的模拟输出电压是_2V_；电流分辨率为(4～20mA)/4000，输出数字量等于1000时的模拟输出电流是_8mA_。
57、 两根通讯用的导线按螺旋方式缠绕的目的是为了_提高抗干扰能力_,这种通讯导线只能用于________________通信方式。
58、 RS485串行通信的传输距离与传输速率成_反_比，其最大传输距离不超过_1200m__。
59、 FX2N系列PLC通过RS232接口与其它数字设备通信时，需要先设定_通信协议_,设定内容存储在特殊数据寄存器_D8120 _中。
60、 两台FX2N系列PLC通过RS-485接口通信时，普通模式下的主站通信链接字元件是_D490～D499_,从站通信链接字元件是_ D500～D509__。
二、 单项选择题
1、 交流接触器的作用是（ B ）。
A．频繁通断主电路 B．频繁通断控制电路
C．过载保护主电路 D．保护控制电路
2、 DZ47-60系列低压断路器中的D型，表示其瞬时脱扣器的整定电流为（ C ）。C型则是（ B ）。
A．3～5倍额定电流 B．5～10倍额定电流 C．10～14倍额定电流 D．10～20倍额定电流
3、 高灵敏度、快速型漏电保护器具有（ B ）。
A．动作电流小于50mA及下；动作时间小于0.2s B．动作电流小于30mA及下；动作时间小于0.1s
C．动作电流小于50mA及下；动作时间小于0.1s D．动作电流小于50mA及下；动作时间小于0.1s
4、 速度继电器用于（ C ）。
A．电机欠压保护 B．控制电机速度 C．电机反接制动 D．电机延时控制
5、 对于单台电机的短路保护，要求熔体的额定电流应≥（ B ）倍的电机额定电流。
A．4～7 B．1.5～2.5 C．2～3 D．1
6、 红色按钮通常用于（ A ）。
A．急停 B．干预制止异常情况 C．设备的正常启动 D．强制复位
7、 PR10-5DP型接近开关表示（ D ）。
A．直流NPN三线型；最大检测距离10mm B．直流PNP三线型；最大检测距离10mm
C．直流NPN三线型；最大检测距离5mm D．直流PNP三线型；最大检测距离5mm
8、 通电延时型时间继电器，延时闭合瞬时断开常开触头表示（ A ）
A．通电时延时闭合，断电时立即断开 B．通电时延时断开，断电时立即闭合
C．通电时立即闭合，断电时延时断开 D．通电时立即断开，断电时延时闭合
9、 断电延时型时间继电器，瞬时闭合延时断开常开触头表示（ C ）
A．通电时延时闭合，断电时立即断开 B．通电时延时断开，断电时立即闭合
C．通电时立即闭合，断电时延时断开 D．通电时立即断开，断电时延时闭合
10、 热继电器用于三相电机的一般性过载保护时，要求调节整定电流为电机额定电流的（ B ）。
A．1倍 B．0.95～1.05倍 C．1.1～1.5倍 D．0.6～0.8倍
11、 长动控制电路中，按下起动按钮后，交流接触器不能自锁的故障原因是（ D ）
A．交流接触器主触头损坏 B．停止按钮损坏
C．交流接触器电磁线圈损坏 D．用于自锁的交流接触器辅助常开触头损坏
12、 长动与点动控制电路中，点动按钮的常闭触头与接触器自锁触头（ A ）
A．串联 B．并联 C．混联 D．没关系
13、 双重联锁正反转控制电路中，按钮联锁的作用是（ D ）。接触器联锁的作用是（ C ）。
A．欠压保护 B．过载保护 C．防止短路 D．正反转直接切换
14、 行程开关的触头动作是通过（ B ）来实现的。
A．手指按压 B．生产机械运动部件对挡铁的碰撞
C．电磁感应 D．金属物体接近导致振荡停止
15、 高频振荡型接近开关的触头动作是通过（ D ）来实现的。
A．手指按压 B．生产机械运动部件对挡铁的碰撞
C．电磁感应 D．金属物体接近导致振荡停止
16、 下图所示的控制电路中，按下SB1后会出现短路现象的是图（ ）。

17、 交流接触器铁心端面装有短路环的目的是（ A ）。
A．减小铁心振动 B．增大铁心磁通 C．减缓铁心冲击 D．减小涡流损耗
18、 能充分表达电气设备和电器用途以及线路工作原理的是（ B ）。
A．接线图 B．原理图 C．元件布局图 D．设备外观与结构图
19、 图中所示示的控制电路中，正常操作能够实现正反转的是图（ C ）。

20、 下列对PLC编程软元件描述正确的是（ A ）
A．有无穷对相同数字的常开和常闭触点供编程使用。
B．只有2对相同数字的常开和常闭触点供编程使用。
C．相同数字的线圈在程序中只能出现一次。
D．除特殊指令外相同数字的线圈在程序中只能出现一次，否则会出现执行错误。
21、 FX2N系列PLC的定时器T251是（ C ）。
A．普通型、计时分辨率100ms B．普通型、计时分辨率1ms
C．保持型、计时分辨率100ms D．保持型、计时分辨率1ms
22、 FX2N系列PLC的辅助继电器M8012具有（ C ）的功能。
A．程序运行时输出1Hz的时钟脉冲 B．PLC通电时输出1Hz的时钟脉冲
C．程序运行时输出10Hz的时钟脉冲 D．PLC通电时输出10ms的时钟脉冲
23、 FX2N系列PLC的计数器C246具有（ A ）的功能。
A．对X0端输入的脉冲加计数，对X1端输入的脉冲减计数
B．对X0端输入的脉冲减计数，对X1端输入的脉冲加计数
C．对X3端输入的脉冲加计数，对X4端输入的脉冲减计数
D．对X3端输入的脉冲减计数，对X4端输入的脉冲加计数
24、 对于晶体管输出的PLC，下列使用方法正确的是（ A ）。
A．漏型输出的要求COM端接电源负极 B．漏型输出和源型输出都要求COM端接电源正极
C．源型输出的要求COM端接电源负极 D．漏型输出和源型输出都要求COM端接电源负极
25、 下列指令中正确的是（ C ）。
A．[ SET X0 ] B．[ RST Y0 Y7 ] C．[ MOV K1 K1M0 ] D．[ INC V ]
26、 正确描述指令“[ DMOV D10 K5M10 ]”作用的是（ B ）。
A.把D10的存储值传送给M10～M25，D11的存储值传送给M26～M41
B．把D10的存储值传送给M10～M25，D11的低4位存储值传送给M26～M29，M30～M41=0
C．把D11的存储值传送给M10～M25，D10的低4位存储值传送给M26～M29，M30～M41=0
D．把D10的存储值传送给M10～M25，D11的高4位存储值传送给M26～M29，M30～M41=0
27、 当T1的当前计时值在5～10s之间时使M33=1，正确的指令书写格式是（ A ）。
A．[ ZCP K50 K100 T1 M32 ] B．[ ZCP K5 K10 T1 M32 ]
C．[ ZCP K50 K100 T1 M33 ] D．[ ZCP K5 K10 T1 M33 ]
28、 K2M10的存储值=2，可以使它等于4的指令是（ D ）。
A．[ ADD K5 K2M10 K2M10 ] B．[ MUL K2 K2M10 K2M20 ]
C．[ ROL K2M10 K1 ] D．[ ROR K2M10 K1 ]
29、 下列所示的软元件中，位元件是（ D ）。
A．D10 B．K4Y0 C．T1 D．S20
30、 FX系列PLC的X1闭合后，只在第一个扫描周期使D20的存储值自加1，正确指令是（ B ）。
A．[ INC D20 ] B．[ INCP D20 ] C．[ DEC D20 ] D．[ DECP D20 ]
31、 [ SPD X1 K200 D30 ]指令的作用是（ B ）。
A．100ms内对X1端的脉冲计数，终值存D30 B．200ms内对X1端的脉冲计数，终值存D30
C．100ms内对X1端的脉冲计数，终值存D31 D．200ms内对X1端的脉冲计数，终值存D31
32、 FX1S系列PLC安装FX1N-2AD-BD功能板，用于指定CH１输入模式的软元件是（ A ）。
A．M8112 B．M8113 C．M8114 D．M8115
33、 FX2N-2AD的缓冲存储器BFM#1用于（ B ）。
A．保存低8位转换数据 B．保存高4位转换数据
C．指定执行转换的通道 D．保存低4位转换数据
34、 FX1S系列PLC安装FX1N-1DA-BD功能板，用于存储转换数据的软元件是（ C ）。
A．D8112 B．D8113 C．D8114 D．D8115
35、 FX2N-2DA的缓冲存储器BFM#17的B0位用于（ B ）。
A．指定CH１的转换开始 B．指定CH2的转换开始
C．指定低8位数据保持 D．保留
36、 FX2N系列PLC通过RS232通信时，通信数据长度为8位，使用奇校验。需要设定（ C ）。
A．D8120的B2～B0位=000 B．D8120的B2～B0位=001
C．D8120的B2～B0位=011 D．D8120的B2～B0位=111
37、 两台FX2NPLC的RS485通信采用高速模式，错误的是（ D ）。
A．D490是主站的通信链接字元件 B．D500是从站的通信链接字元件
C．D491是主站的通信链接字元件 D．M900是从站的通信链接位元件
38、 多台FX系列PLC的主从式网络中，用于存储本站站号的特殊数据寄存器是（ B ）。
A．D8174 B．D8173 C．D8177 D．D8120
39、 多台FX系列PLC的主从式网络中，用于存储从站数量的特殊数据寄存器是（ A ）。
A．D8174 B．D8173 C．D8177 D．D8120
40、 FX2N系列PLC构成CC-Link总线网络，硬件上要求（ A ）。
A．主站用FX2N-16CCL-M，从站用FX2N-32CCL B．主从站都用FX2N-232-IF
C．主站用FX2N-32CCL，从站用FX2N-16CCL-M D．主从站都用FX2N-485-ADP
三、 判断题（正确的打V，错误的打X）
1、 直流接触器的铁心有短路环，而交流的没有。 （ T ）
2、 电磁式电器的吸合是指线圈通电，常闭触头闭合。 （ F ）
3、 RL1是密封管式熔断器的型号，CJ20是交流接触器的型号。 （ F ）
4、 电路原理图中用KM表示中间继电器，FR表示热继电器。 （ F ）
5、 线圈通电后闭合的触头叫常开触头。 （ T ）
6、 低压断路器的额定电压和电流应不小于电路的最大正常工作电压和电流。 （ F ）
7、 低压断路器的瞬时脱扣整定电流应大于电路正常工作时的峰值电流。 （ T ）
8、 接触器除用来通断电路外，还具有欠电压和过电压保护功能。 （ F ）
9、 Y一△减压启动只适合于正常工作时定子绕组作△连接的电动机。 （ T ）
10、 他励直流电机启动时励磁绕组和电枢绕组可以同时通电。 （ F ）
11、 CA650型车床的主轴电机因过载而停转，冷却泵电机工作不受影响。 （ T ）
12、 CA650型车床的反接制动只针对电机正转停止。 （ F ）
13、 CA6140型车床的床头皮带罩打开后不影响电路工作。 （ F ）
14、 CA6140型车床的配电柜门关上时才能保证电源开关QF不跳闸。 （ T ）
15、 CA6140型车床的主轴电机停止转动不影响冷却泵电机工作。 （ F ）
16、 PLC采用循环扫描、集中输入采样和输出刷新的工作方式是为了提高抗干扰能力。 （ T ）
17、 PLC的I/O接口电路采用光电隔离措施是为了提高响应速度。 （ F ）
18、 采用整体式结构的PLC无法扩展I/O点数。 （ T ）
19、 FX系列PLC的输入输出软元件的数字编号采用十进制。 （ T ）
20、 分组式输出接线PLC的同一组输出可以接不同类型的电源。 （ F ）
21、 PLC的普通型定时器计时结束后为了使其触头复位，应对其进行清零操作。 （ F ）
22、 PLC的计数器计数结束后为了使其触头复位，应对其进行清零操作。 （ T ）
23、 FX系列PLC的辅助继电器M可用于驱动负载。 （ F ）
24、 PLC的晶体管输出方式可用于驱动交流负载。 （ T ）
25、 FX系列PLC定时器设定值的K表示十六进制。 （ F ）
26、 PLS和PLF指令不能使用软元件X。 （ T ）
27、 除特殊指令外，当梯形图中出现双线圈输出指令时第1个指令有效。 （ F ）
28、 M8024=1时可使BMOV指令的数据传送方向反向。 （ T ）
29、 K3M0组合的16位字元件，其中高4位M12～M15全部置0。 （ T ）
30、 SEGD和SEGL指令的区别是前者是16位操作，后者是32位操作。 （ F ）
31、 FX2N-2AD的CH1输入5mA电流信号时，转换的数字量等于500。 （ F ）
32、 FX2N-2AD的BFM＃17的B1位上升沿执行A/D转换操作。 （ T ）
33、 [FROM K0 K1 D10 K2]表示读取的#0模块第1-2号缓冲存储器数据存入D10-D11中。 （ T ）
34、 [TO K1 K2 D2 H2]表示把D2的存储值写入#1模块的第2缓冲存储器中。 （ F ）
35、 FX2N-2DA的BFM#17的B0位下降沿执行CH2的D/A转换。 （ T ）
36、 多台PLC之间只能采用RS-232串行通信方式。 （ F ）
37、 FX系列PLC通过RS232通信时，发送数据需要把M8122置1。 （ T ）
38、 三台FX系列PLC的主从式PLC网络，D8177=0表示主站。 （ F ）
39、 三台FX系列PLC的主从式PLC网络，采用通信模式1，要求D8178=1。 （ F ）
40、 FX系列PLC的CC-Link网络，只有循环传送这一种数据交换方式。 （ F ）
四、 问答题
1、 写出图中所示各图形文字符号表示的电器名称。

（ 三极刀开关 ） （三极转换开关） （ 断路器 ） （ 倒顺开关 ）

（电磁式电流继电器） （电磁式电压继电器） （通电延时时间继电器） (热继电器)

（交流接触器） （电磁式继电器） （复式触电按钮）（复式触电行程开关） （熔断器）
2、 某台三相笼型异步电动机的额定功率为5.5KW，额定电压为380V，额定电流为11.2A，启动电流为额定电流的5.5倍。拖动一般性负载，采用单向长动控制方式。说明低压断路器、熔断器、热继电器、按钮、交流接触器的合理选用依据。热继电器的整定电流值调节为多少？
①低压断路器的选用依据:
低压断路器的额定电压≥电源的额定电压380V
低压断路器的额定电压≥电机的额定电流11.6A
低压断路器的瞬时脱扣整定电流≥电机的启动电流81A
可选用三极式DZ47-60（D16）型、三极式DZ15型、三极式DW10型。
②熔断器的选用依据
熔体的额定电流≥电机的额定电流11.6×(1.5～2.5)A
熔体的额定电压≥电路额定电压380V
可选用RT18系列，熔体额定电流选用20A。
③热继电器的选用依据及整定电流调节
热继电器的额定电流≥电机的额定电流11.6A
一般情况下，热继电器的整定电流为电动机额定电流的0.95～1.05倍。
可选用JR20-16D型、NR2-25型、T16型，整定电流调为电机额定电流的1.0倍。

3、 为什么不能用过电流继电器取代热继电器进行过载保护？电动机控制电路中装有低压断路器，为什么还要装熔断器？
①因为过电流继电器为瞬间动作的电器，只要电流达到整定值时，过电流继电器就会立即动作。通常作为过电流或者短路保护用途。然而电动机过载时，由于电流往往达不到过电流继电器的整定值，过电流继电器不会动作，故而起不到过载保护作用
②熔断器主要起短路和严重过载保护，热继电器主要起过载保护。电动机的过载电流一般远小于过电流和短路电流。当电动机出现过载时，由于熔断器要经过较长的时间才会熔断，而这时电动机的温升可能早已超过其允许的温升，如果未安装热继电器，就有可能使电机绝缘因为过热而损坏。因此必须要另外单独安装热继电器作为过载保护

4、 简述下图所示电路的控制流程

（a）Y-△降压启动电路

（b）两台电机的联锁电路

5、 根据下图所示的功能顺序图编写梯形图程序

6、 根据下列要求编写程序
（1） 选择FX2N-2AD的编号为0，CH2为4～20mA电流输入模式。
（2） 把CH2转换的数字量，再换算成单位为ｍA的数值存入D20中。

7、 根据下列要求编写程序
（1） FX2N-2DA的编号为2，选择CH1输出模拟电压
（2） 要转换的电压值以单位为V的格式存储在D30中。

8、 两台FX2N组成主从式PLC网络，根据下列要求分别编写主从站通信程序
（1） 主站的输入端X0～X3的状态传送到从站，通过从站的Y4～Y7输出。
（2） 主站的D10+D20的结果，存入从站D100中。
（3） 从站的X1～X2的状态传送到主站，通过主站的Y11～Y12输出。

五、 基于PLC控制系统的设计题（设计电路和编写控制程序）
1、 某台生产设备控制系统的设计。要求如下：
（1） 三相异步电动机M1具有正反转控制。
（2） 三相异步电动机M2具有长动和点动正转控制。
（3） M1启动10s后，M2才能启动；M1停止时M2也同时停止。
（4） 两台电机都有短路和过载保护。电机过载时，电机停转。
2、 某液体自动混合装置控制系统的设计。要求如下：
（1） 按下启动按钮后打开电磁阀A，液体A流入容器。液面上升使水位开关SQ2为ON时，关闭阀门A。
（2） 然后打开电磁阀B，液体B流入容器。液面上升使水位开关SQ3为ON时，关闭阀门B。
（3） 搅拌电机M开始运行搅拌液体30S后，打开电磁阀C，放出混合液体。液面下降使水位开关SQ1为ON时，再过5S后关闭阀门C。装置又重新开始循环运行（电磁阀用接触器代替）。
（4） 按下停止按钮，在本次工作循环结束后才停止运行。
（5） 电机和电磁阀具备短路保护，电机具备过载保护。

3、 某产品自动检验系统的设计。要求如下：
（1） 按下启动按钮后，电机通电拖动传送带运行。
（2） 传送带将产品送到A点，接近开关SQ1发出信号使传送带停止。延时2S等待产品检验，接近开关SQ2=1产品合格，SQ2=0产品不合格，次品指示灯点亮，通知机械手把次品拣到次品箱内（机械手的控制不设计）。延时3S后次品指示灯熄灭，传送带继续运行，把下一个产品送到A点。
（3） 按下停止按钮后，待本次检验结束后传送带停止。
（4） 电机具有短路和过载保护，电机过载时，电机停转，报警指示灯以0.5Hz的频率闪烁。按下停止按钮后，指示灯停止闪烁。

4、 某散热监控系统的设计。要求如下：
（1） 温度传感器LM35采集生产设备的工作温度，根据温度高低自动控制风机的转速。
（2） 当工作温度低于30℃时，FX2N输出电压为零。当工作温度等于30℃时，FX2N输出电压=1V，工作温度每上升3℃，FX2N输出电压升高1V。FX2N的输出电压最高不超过10V（使用FX2N-2AD、FX2N-2DA实现A/D和D/A转换）。
（3） 当工作温度超过70℃时，报警指示灯以2Hz的频率闪烁（晶体管输出方式）。
（4） 可用上位机对工作温度、输出电压实施监控。

设计题解题示例

为某生产设备的2台三相异步电机设计控制系统。控制要求：
（1） M1启动后，经过5S后M2电机启动。
（2） 2台电机可分别停车。
（3） 2台电机具有各自的短路、过载保护。
解题要求：设计并绘制电路，设计程序。
解：
电路：

输入
输出
M1启动按钮SB1
X0
M1控制KM1
Y0
M1停止按钮SB2
X1
M2控制KM2
Y1
M2停止按钮SB3
X2

M1过载保护FR1
X3

M2过载保护FR2
X4

PLC程序：

[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]

可编辑word文档
