既有建筑门窗改造技术革新成果主要内容、创新点和应用推广
1、主要内容：
对既有建筑外门窗进行节能改造。其主要原理是根据原门窗的不同材质、不同窗型，在保留原窗外框或保留整窗（玻璃除外）的前提下，开发不同的型材，采用不同的方法，进行节能改造，从而达到新节能窗的视觉效果和使用功能。具体改造方法如下：
1.实腹钢窗改造：自主开发出适合实腹钢框用的密封包塑PVC型材，无需拆除窗框，即可节能改造成全包塑复合平开窗（实腹节改Ⅰ型窗）；还可根据客户要求，将原平开钢扇改造成塑钢中空推拉扇（实腹节改Ⅱ型窗）；或改成断桥隔热扇（实腹节改Ⅲ型窗）
2.铝窗改造：自主开发出适合铝窗用的U型PVC隔热套，在全保留铝框、扇前提下，仅对铝扇扩槽，将旧扇改成双层中空节能扇（铝合金节改Ⅰ型窗）；也可对铝框包塑和内扇改造成塑钢推拉扇（铝合金节改Ⅱ型窗）；或断桥隔热扇（铝合金节改Ⅲ型）
3.塑窗改造：根据旧塑窗条件（含压线），有的只需更换窗扇的压线及五金件、硅胶、皮条等辅件，即可将单玻窗改为双层中空节能窗。
改造后的门窗，在传热系数和气密性等主要性能上达到或超过《上海市既有建筑节能改造技术规程》对门窗部分的要求。经上海门窗测试站检测，达到的主要性能如下：
序号
名称（简称）
传热系数
气密性
备注
1
实腹钢窗节改Ⅰ型
（钢改Ⅰ型）
K=2.9W/(㎡K)
6级
隔声量33分贝
（市建科院测）

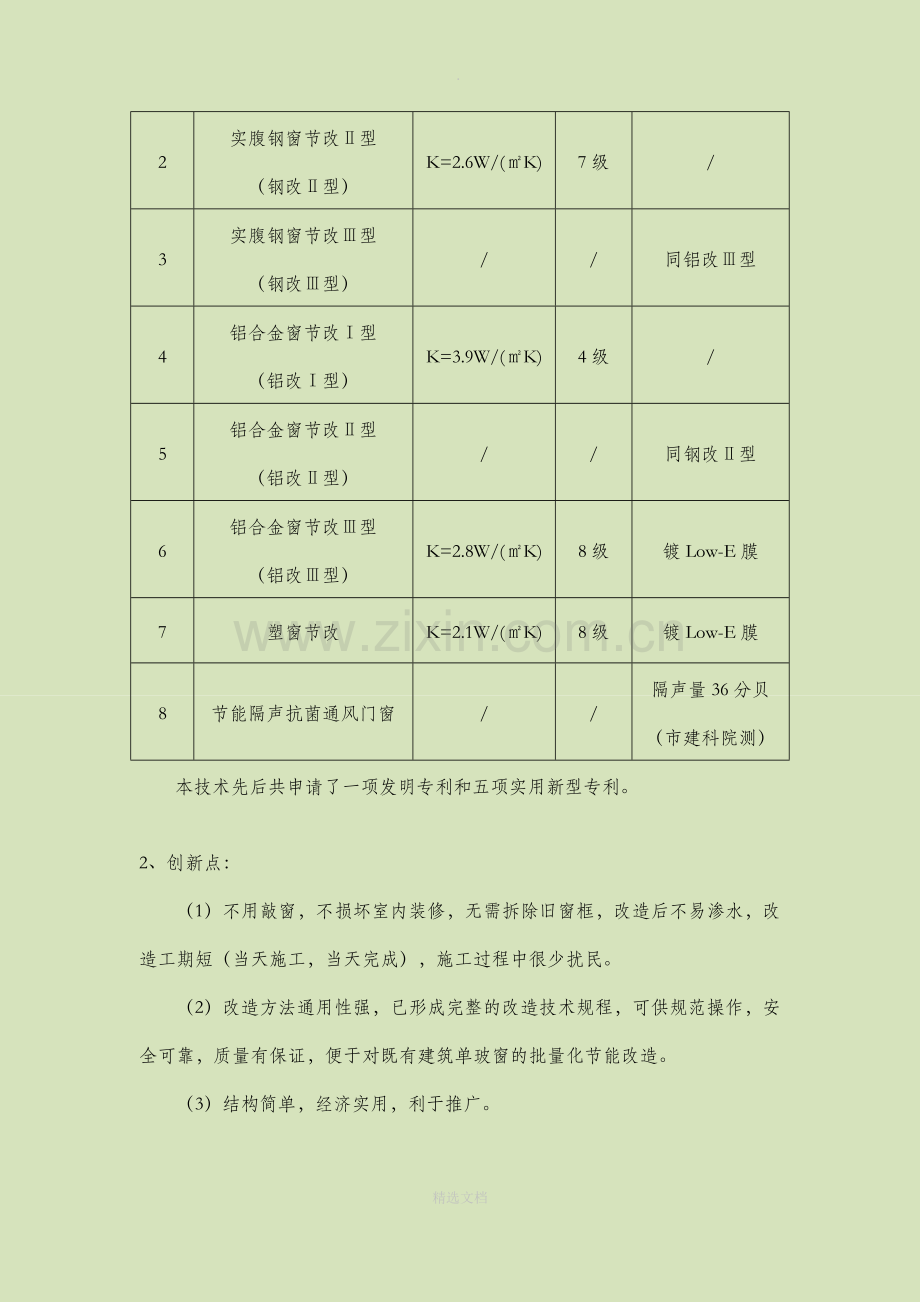

2
实腹钢窗节改Ⅱ型
（钢改Ⅱ型）
K=2.6W/(㎡K)
7级
/
3
实腹钢窗节改Ⅲ型
（钢改Ⅲ型）
/
/
同铝改Ⅲ型
4
铝合金窗节改Ⅰ型
（铝改Ⅰ型）
K=3.9W/(㎡K)
4级
/
5
铝合金窗节改Ⅱ型
（铝改Ⅱ型）
/
/
同钢改Ⅱ型
6
铝合金窗节改Ⅲ型
（铝改Ⅲ型）
K=2.8W/(㎡K)
8级
镀Low-E膜
7
塑窗节改
K=2.1W/(㎡K)
8级
镀Low-E膜
8
节能隔声抗菌通风门窗
/
/
隔声量36分贝
（市建科院测）
本技术先后共申请了一项发明专利和五项实用新型专利。

2、创新点：
（1）不用敲窗，不损坏室内装修，无需拆除旧窗框，改造后不易渗水，改造工期短（当天施工，当天完成），施工过程中很少扰民。
（2）改造方法通用性强，已形成完整的改造技术规程，可供规范操作，安全可靠，质量有保证，便于对既有建筑单玻窗的批量化节能改造。
（3）结构简单，经济实用，利于推广。
（4）资源综合利用好，平均可利用资源约58%（见《门窗节能改造资源综合利用率》表）。
（5）改造后的保温隔热、隔声效果好，节能效率高。

3、应用推广情况：
该技术已在浦东、黄浦、松江、徐汇、卢湾、长宁、普陀等7个区既有建筑旧窗技能改造中推广应用。同时在南京、苏州钢窗改铝塑复合窗一种技术得到了局部的推广应用。实际改造门窗面积约5万平方。

4、详细的技术革新内容：
在旧窗改造中，面临以下具体技术难题：
（1）如果敲墙拆旧窗，改做新窗，那么新老墙体结合部很难处理得好，容易渗水，且敲墙扰民大、环境污染严重；成本高于新窗价，因为装好节改窗后扔需密封回填和抹平等，增加人工和材料费约70元/㎡。
（2）钢窗若不密封性包塑，仍易污染和锈蚀，还使保温性、气密性等不达标。
（3）铝合金窗，特别是住户自己由塑钢窗改造的铝合金窗，不仅材质不同（大多不达标），且颜色各异，外立面很不一致。
（4）塑料窗，特别是住户自封的阳台，不仅材质较差，发脆，易开裂，且大多不放衬钢或衬钢不达标，如改成中空玻璃，增加重量，存在安全隐患。
针对以上四个技术难点，我们在实践中逐步摸索和研发出多种门窗密封性包塑PVC型材和特制的连接件，最终实现不用敲墙，保留原框的技能改造技术。具体的改造方法是：
实腹钢窗改造：
（1）切割下窗扇和中梃，保留外框，用自己设计和开发的PVC型材，对窗框进行密封性全包塑和固定，然后用密封胶进行密封处理。
（2）将钢窗扇换成铝塑复合平开扇（也可改成塑钢推拉扇或断桥隔热扇），使框、扇更协调、美观、又减轻了窗扇重量，提高了安全系数。
（3）将原铰链换成上下滑撑，启闭更加灵活。
铝窗改造：
（1）铝框、扇全保留，仅对铝扇做扩槽，加U型隔热套处理（自己设计和开发的PVC型材），更换所有五金件及硅胶、皮条等辅件，将单玻窗改为双层中空节能窗。
（2）对铝框包塑并密封处理，将扇换成塑钢中空推拉扇或断桥隔热扇。
塑窗改造
（1）在原塑料框、扇型材较好的情况下，仅需更换压线和所有五金件、硅胶、皮条等辅件，将单玻窗改为双层中空节能窗。
（2）如原窗扇型材老化，则更换窗扇及所有五金件、硅胶、皮条等辅件、将单玻窗更换为双层中空节能扇。
普通窗改成隔音节能窗：
针对不同用户的需求，特别是针对高架路两侧噪音大的现状，有研发出一种兼具节能，隔声、抗菌、通风功能的门窗。该产品经建科院测定，其隔声量达36db，完全符合《GB/T4623-93》国家标准，特别在低频段隔声效果特别显著。采用新型结构设计和新材料制作的门窗，解决了技术上“要节能就不能通风”以及对室内门窗提出抗菌的需求等问题。
以上各类窗改造的共同点是：不用敲墙，扰民少，工期短，当天施工，当天完成，安全可靠，质量保证，实用性强，很受欢迎。
该既有建筑外门窗节能改造技术已申请了一项发明专利和五项实用新型专利。

5、创新点
（1）本实用门窗节改技术无需更换窗框，充分利用原有的窗框结构，借助型材复合化，改造方法简便而少扰民，通用性强，易形成完整的改造技术规程，可供规范操作，便于对既有建筑钢、铝、塑旧窗进行批量化节能改造。改造后的窗隔热保温，隔音效果良好。
（2）本实用门窗节改技术，经上海科学技术情报研究所检索分析：该技术在既有建筑外门窗节能改造中，形成了“实腹钢窗、铝合金单玻窗和塑料单玻窗等各类门窗的保留外框前提下的技能改造技术体系及有关技术规程”之技术特征，在国内未见报道，具有创新性。其先进性在于，在保留窗框条件下的门窗节能技术改造具有扰民少、施工快、资源综合利用好和成本较低等优势，并经权威机构检测，窗户的传热系数和气密性在数值上符合我国现行的《公共建筑节能设计标准》和《居住建筑技能设计标准》的规定。与国内外同类技术比较：该项目成果总体达到国内领先水平和接近国际先进水平。

6、实际应用效果及推广情况
（1）技术上：
经过几年的实践，在既有建筑旧窗节能改造的过程中，改造技术日趋完善，目前已形成对实腹钢窗可改成外框包塑、内扇改成铝塑复合平开窗、塑钢推拉窗和断桥隔热铝合金窗；对铝合金窗除保留窗框扇框的改造方法外，还克改成外框包塑、内扇改成塑钢推拉窗和断桥隔热铝扇；对塑钢窗保留原框、扇的基础上可改成中空节能窗等技术。经较大规模示范应用表明技术上是可行的。
（2）经济上：
由于几年来均处在试点过程中，投入比较大，且工程量不大，故对企业经济效益尚不明显。
（3）环境效益上：
因不用敲墙，环境污染少，可再不影响正常办公和居民日常生活的情况下进行改造，学校可利用双休日进行改造，亦不会影响学生上课。
（4）该技术已在行业中推广（约5万平方窗子）。我公司在2010年浦东金杨二街坊既有建筑综合节能改造试点中，对2万平方米的钢、铝、塑旧窗在保留外框的前提下进行了全面改造。经上海门窗监测站样窗测试和房科院的现场测试，改造后的窗传热系数和气密性等指标均达到或超过现行节能设计标准规定的要求，且外观和使用功能均同新窗一样，收到有关部门和广大用户的好评。
附表说明：
门窗技能改造资源综合利用率
名称
窗型
可利用材料 kg/㎡
综合利用率
全市利用总量
外框
内扇
实腹钢窗
节改Ⅰ型

14kg

62%
13.3万吨钢材
节改Ⅱ型
8kg

36%
7.6万吨钢材
节改Ⅲ型
8kg

36%
7.6万吨钢材
铝合金窗
节改Ⅰ型
2.51kg
3.62kg
100%
8.67万吨铝材
节改Ⅱ型
2.51kg

41%
1.78万吨铝材
节改Ⅲ型
2.51kg

41%
1.78万吨铝材
塑料窗
换扇

3.89kg

51%
5.51万吨塑钢
不换扇
3.89kg
3.81kg
100%
5.51万吨塑钢

注：全上海市既有建筑门窗按8500万平方米测算，其中钢窗、铝合金窗、塑钢窗各占1/3。铝合金窗能扩槽改造的与不能扩槽改造的各占一半计。塑钢窗需要换扇的与不需要换扇的各占一半计。
