施工临水方案.doc

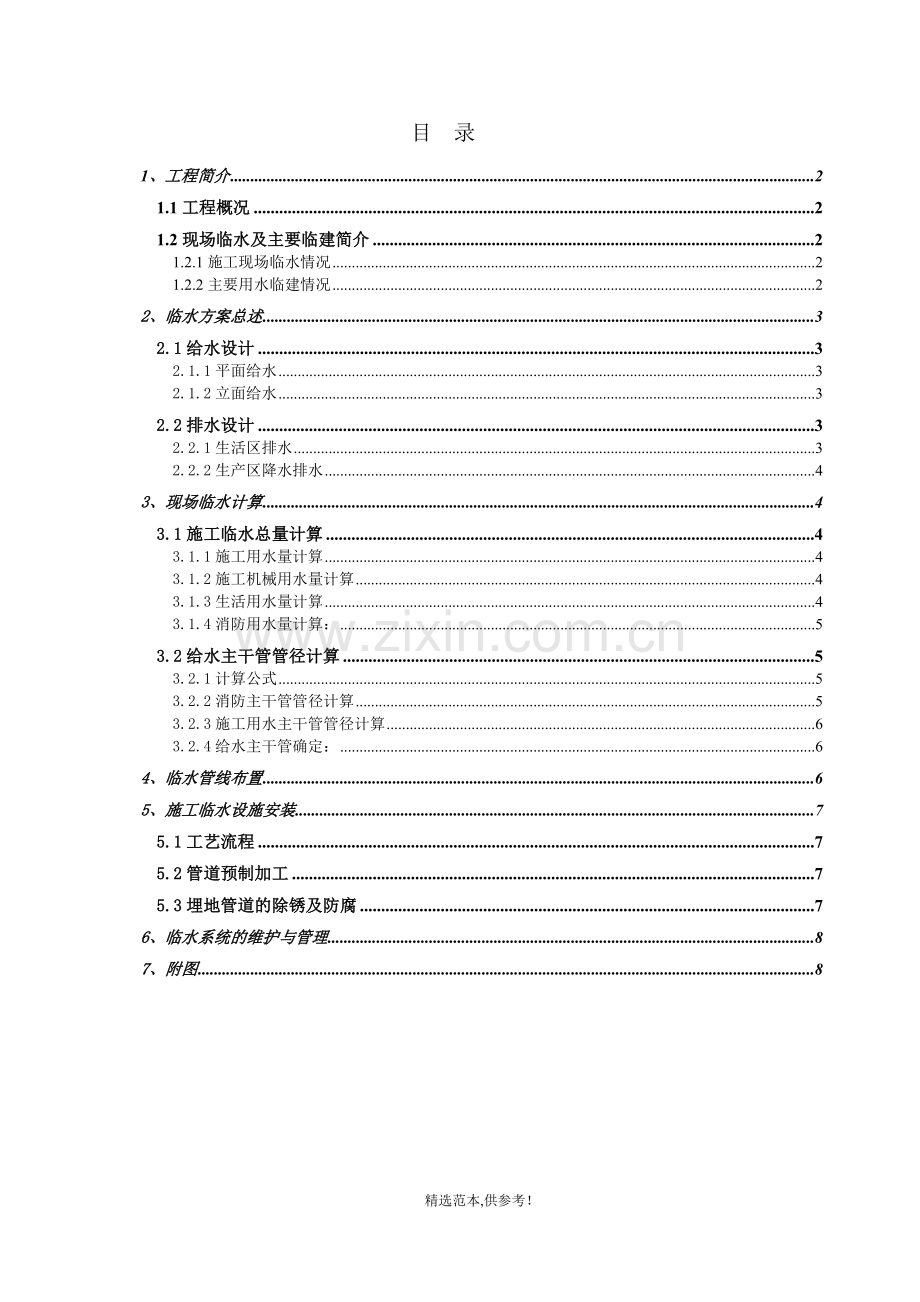

目 录
1、工程简介 2
1.1工程概况 2
1.2现场临水及主要临建简介 2
1.2.1施工现场临水情况 2
1.2.2主要用水临建情况 2
2、临水方案总述 3
2.1给水设计 3
2.1.1平面给水 3
2.1.2立面给水 3
2.2排水设计 3
2.2.1生活区排水 3
2.2.2生产区降水排水 4
3、现场临水计算 4
3.1施工临水总量计算 4
3.1.1施工用水量计算 4
3.1.2施工机械用水量计算 4
3.1.3生活用水量计算 4
3.1.4消防用水量计算： 5
3.2给水主干管管径计算 5
3.2.1计算公式 5
3.2.2消防主干管管径计算 5
3.2.3施工用水主干管管径计算 6
3.2.4给水主干管确定： 6
4、临水管线布置 6
5、施工临水设施安装 7
5.1工艺流程 7
5.2管道预制加工 7
5.3埋地管道的除锈及防腐 7
6、临水系统的维护与管理 8
7、附图 8

1、工程简介
1.1工程概况
本工程位于北京市昌平区********，8万多平米，施工单位为**************公司。
本标段包含：
6#、7#、8#、9#、10#、11#、及地下车库工程
本次标段，总计5个楼号，加上一下地下车库，建筑面积大，分散场地宽广，堆放材料多，占场地面积大，供水上有一定难度，消防防火也有一定的强度。施工劳务班组多，都存在一定的用水和安全防火的隐患。
1.2现场临水及主要临建简介
1.2.1施工现场临水情况
为满足施工用水量和生活用水的需求，业主方在施工现场的西北角提供了市政用水阀门,主管道为DN200,分支给我施工单位为DN100的水源,水压为0.36Ma
1.2.2主要用水临建情况
施工现场工人、厕所、淋浴房、宿舍、工人食堂及办公区沿施工现场南侧自东向西布置，现场设有地泵，需冲洗用水。其中主要用水部位为施工用水、生活用水及现场的消防用水。施工用水主要是混凝土养护、冲洗模板、二次结构墙砌筑、装修贴墙地砖及安装工程管道试压试验用水及施工机械用水等。水源由施工现场市政水提供，由水源处引出两路用水管道埋地引入施工现场，一路生活用水，一路供施工及消防用水。
2、临水方案总述
2.1给水设计
2.1.1平面给水
2.1.1.1 根据本工程施工区域内待建建筑的实际情况及施工现场临水管理的有关规定，本方案拟采用环状管网布置临时施工用水管网，环状管网给水管从现场西北角市政水管采用DN100的钢管引至施工现场，在施工现场做一人工水池水泵房,作为现场施工用水与消防用水，从供水主管上再引出一路DN100管道，埋地引至生活区，供沿途生活用水。消防用水管道，按照消防规定，不大于30米设置一个消火栓，消火栓的保护半径不大于20米，现场共设置3个消火栓（详消火栓平面布置图）。楼内消火栓水源引至室外消防主管，随结构施工进度逐层设置消火栓，以保证室内消防安全。现场施工用水直接从水泵房水池取水，并设置独立的施工用水水管,并设阀门单独控制，施工用水水管也随楼层结构施工进度逐层增高设置.施工需用水时采用胶皮管从取水口取水，以供现场养护及冲洗用水。
2.1.2立面给水
2.1.2.1现场养护用水立管在上层楼板浇注前应及时接入，按照每施工一层接高一层的原则进行安装，保证施工用水。
2.2排水设计
2.2.1生活区排水
2.2.1.1本方案设计污水、 废水合流排放。办公区及宿舍区的污水排入化粪池，定期清掏，工人食堂的废水经隔油池过滤后排入现场的化粪池，定期清掏。办公区雨水排放通过现场门口南北方向道路两侧的排水沟排出。
2.2.2生产区排水
2.2.2.1现场排水属于自排。
3、现场临水计算
3.1施工临水总量计算
3.1.1施工用水量计算
3.1.1.1工地施工用水量计算公式 ：
Q：施工最高峰日最大用水量。Q1=K1∑M1N1K2/（8×3600）
式中：K1：未预计的施工用水量系数，取1.1
K2：用水不均衡系数，取1.5
M1：日均量浇筑混凝土100m3（商品混凝土只有养护用水，虽数量较多，但总用水量比自拌混凝土少，以混凝土养护用水计算）。
N1：施工用水定额 混凝土：200L/m3
Q1=1.1×（200×100）×1.5/（8×3600）=1.14L/S
3.1.2施工机械用水量计算
本工程施工机械有搅拌站，所以搅拌站的用水量q2=5.55 L/S。由于搅拌站结构完工后才能使用,现阶段暂时不计入主网水量.
3.1.3生活用水量计算
3.1.3.1生活用水量可按下式计算：
Q3=P1N3K4/8×3600
式中：P1:现场平均施工人数 本工程为600人
N3：生活用水定额 10L/人
K4：最多人数与平均人数的比值 取1.2
Q3=600×10×1.2/（8×3600）=0.25L/S
3.1.4消防用水量计算：
因为本工程建筑体积＞11000m2，则消防用水的定额为20L/S，取q4 =20L/s （q4—消防用水施工定额）
∵ q1+q3=8.52L/s< q4
∴计算公式：Q= q4=20L/s
最后计算出的总水量，还应增加10%，以补偿不可避免的水管漏水损失。故施工现场总用水量为 20L/s*1.1=22L/s 。
3.2给水主干管管径计算
3.2.1计算公式
D=Error! No bookmark name given.
其中：D——水管管径（m）Error! No bookmark name given.
Q——耗水量（m/s）
V——管网中水流速度（m/s）
3.2.2消防主干管管径计算
D =
=
≈0.096m
其中：根据消防用水定额：Q=20L/s
消防水管中水的流速经过查表：V=3m/s
根据消防管理的有关规定，消防用管的主干管管径不得小于100mm，因此，消防供水主干管的管径确定为100mm。
3.2.3施工用水主干管管径计算
D=
其中：D——水管管径（m）
Q——耗水量（l/s）
V——管网中水流速度（m/s）
其中：耗水量Q经过前面计算：Q=8.52L/S
管网中水流速V经过查表：V=3米/秒
D=
=
≈0.06m
3.2.4给水主干管确定：
由于施工用水及消防用水采用同一主干管供水，因此根据消防用水的有关管理规定，消防供水干管管径确定为100mm，以满足消防及施工用水使用。

4、临水管线布置
临水管线详细布置见施工现场临水平面布置图
5、施工临水设施安装
5.1工艺流程

施工准备 管道预制加工 埋地管道除锈防腐 管道安装

阀门安装 水压试验 埋地管道管沟回填

支管预制及安装，水嘴及其它附属设备的安装 消火栓及其它附属

设备安装 通水试验 后续支管及附件安装
5.2管道预制加工
按照设计图纸画出管道分路、管径、变径、预留管口及其它附件位置等施工草图，在实际安装位置做出标记，按照标记量出实际安装的准确尺寸，然后按照草图及测得的尺寸对管道及附件进行预制加工。
5.3埋地管道的除锈及防腐
l 室外埋地管道在埋设前应进行除锈和防腐处理，给水管道除锈后刷热沥青两道。
l 施工用水预留管及阀门外露部分采用岩棉管壳进行保温，厚度为30mm。
l 管道安装坡度均按照施工及验收规范要求进行。
l 所有给水管在埋设前进行试压完毕，给水管试水压力按照工作压力的1.5倍进行。注水10分钟不渗漏为合格。
6、临水系统的维护与管理
6.1施工时应注意保证消防管线畅通，消火栓内设施完备，且消火栓前道路畅通，以保证消防需要。
6.2应加强施工现场厕所的管理，及时清扫、冲洗，保持整洁，无堵塞现象。
6.3对于有渗漏的管线及阀门应及时进行维修。
6.4冬季施工时应作好防冻、防涨裂工作。
6.5各个施工用水点作到人走水关，杜绝长流水现象发生 ，尤其是施工作业面的临水管理。
6.6地下室用水应严格管理制度，有渗漏水时应及时排出。
7、附图
附图: 施工现场临水平面布置图；
