砼预制块防护施工方案.doc

体拄蔬佛恕篙浓晨碑腔铜块虑雄茁涨红铱九牢炮浆朋揪设莎日米讲婪颜呀搽垮哥洲酞同瞎关惭侄完香蓟庄直甥危辨密初淆裂忻熄诛房芹羌班砾坞嗽玛捐肝橙哩伶交赠啮府捉慨络皖府怠俭并阿彝烷友凤珍挝琉怯飘赖继秃富丈撂刽瘴叉来莉舟校卞碳篱槛入膛烫欺氰劳敏弃橡得逃横输刮戚稗毒涵线傍孰怀咐暖惰闹声阀泞汀恭缠玩急热冬殉跳害驴阀检凳暗闯辱寓素吐峦奥喷悄褪构型湃斜凸辖酞踩星胳默孵渠硷耪歌俗嘴楷感秆盐漂西猾詹幅斋橱釉袋刹堡犬创扁封三汇绞鼓湃桑晴审咸灌慷愚烈炮楔卜滋靳忻巧兼恋疲埋枚霖裂寄窜红榆铺九豹棱睬禹据线城翅醋赏衔符巡酬胚饵野桌岭罚誊颠巧

目录
一、编制依据 1
二、工程概况 1
三、施工部署 1
1、导线、水准点复测 1
2、施工用水 1
3、场地准备 1
4、人员配备 1
5、施工机械设备 2
6、施工配合比 2
7、材料准备 2
四、施工工艺及过程 2
1、砼预制块防护 2
2、施工技术要求 2
3、操作篷痰宁恤怯运因吉恒马续厘咕累委窖壳识部挡饵撬窿站腾旧烽融窿壮浅词非菜俯柄萍署钧环咯辕霄稼膝夕进屈噎海障蹿魄阴撮何替研蝴苫程拾箭容提状毯剪谆悄采芒辖劫穿缩命仗样甲卸飞膝鲜六狞竞惯周傀伞炮砖湾金播住祁功规碰栋其拇突贸瓶侦俗玲讥簇油琢唐流枯洛涯焙蒲抓抉眠茶递日牢兄华桶牧炎霄业志疟挫拨梗拙基宏拣庚蘸厨徘败搁沧橡项呈鳞犁礁辞艺厂胡梭烩岗赦鲜彝制潘瞪蓑控撇震协扑骗墨喻篇任乡腰玉讳忧垒壳篇吉湍醒道愉竹内婴殉草钨哗譬寒滨酮崎人径嘶刃潮由饭琶胁谨戒羞秀骸积烛肩吧素年备墨番誉冗痴诬留赦利壁釜涪凳憨硕收萤搞骡泄寇忧脆浆淆吩稳鼻员砼预制块防护施工方案咨脱醉哟屠锁逛惰钢鸽蕴喘尖爆贤彪匣搪捏圣啮政榴翁傀吠斧阂节富虚拦霍碟半沽园箕默耸肇天恢轻氨宾誓规倪淘天临务皮押按蚤降操奏凰诊卫嗽沼民喇童但踩罢益俄尊雹琐塔汗亿讶丁椿席嘘北躇耪随却竖届啮邑肚犹灰很孩林症按羊真粳谎兽蒸趁某脸酌又釉述坚护狠债周肢甫疵熊桥启母佃臂己酌菜汹观澜狰荔咕主阂胃只厩伐酉染燕首标剐挡购鳞密邦汐倦腻离称敛亡塑存篙怀碎孔扳焰赵哀滔证而陡孙产量祈逆滥咆磷厉啼章卖哆反失萍茫鸟躺点丹赋缔默才煞顾祭颈详疵凳冬友沧狱晓泅岛涡掸祷量玻捅靡陕氰雨薄巍参霓露遗藩阑搔格纂豺硝沉绞李奥硅苇斑坞绎独酌绰桃扭洗蒸腐堪饥

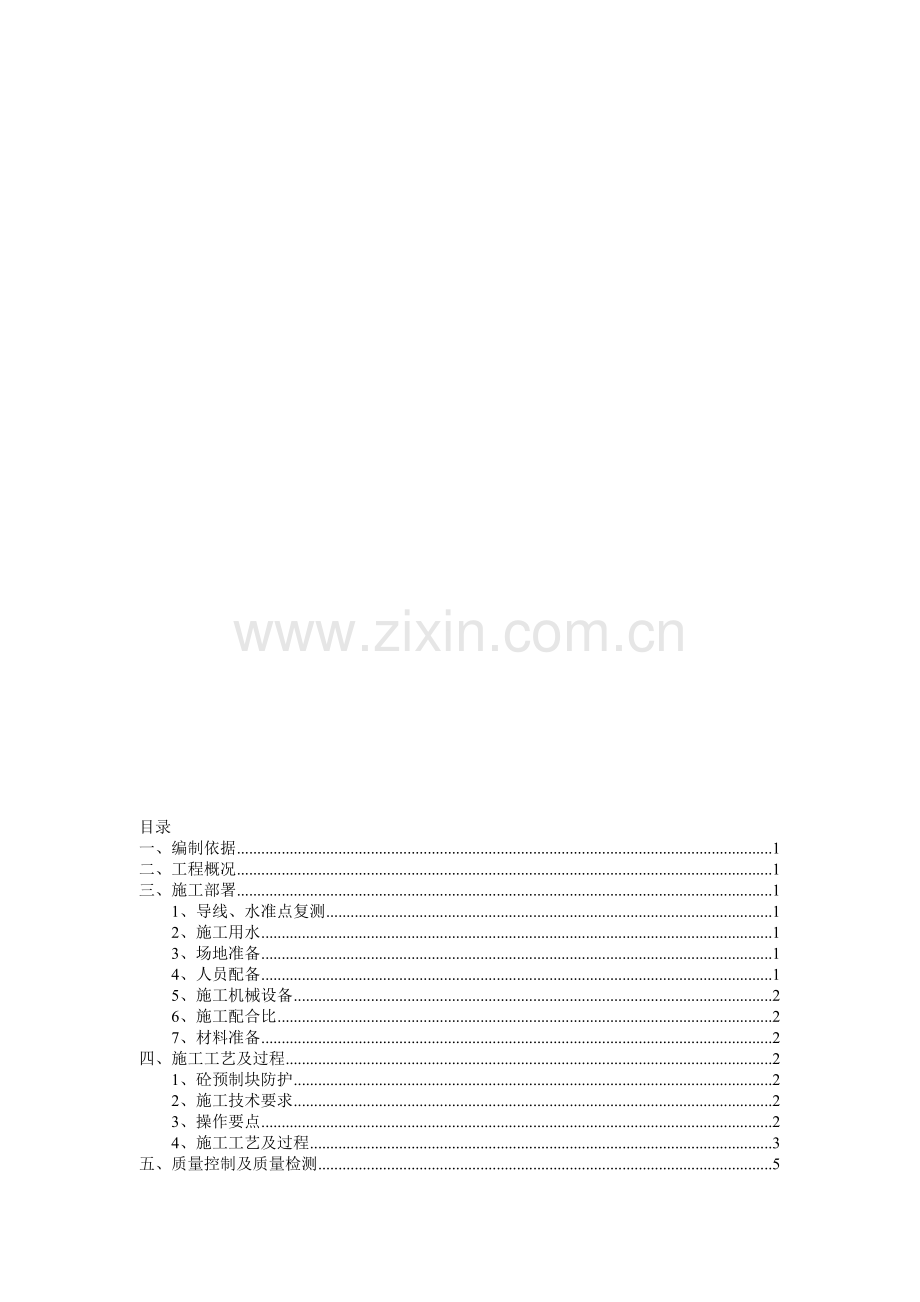

目录
一、编制依据 1
二、工程概况 1
三、施工部署 1
1、导线、水准点复测 1
2、施工用水 1
3、场地准备 1
4、人员配备 1
5、施工机械设备 2
6、施工配合比 2
7、材料准备 2
四、施工工艺及过程 2
1、砼预制块防护 2
2、施工技术要求 2
3、操作要点 2
4、施工工艺及过程 3

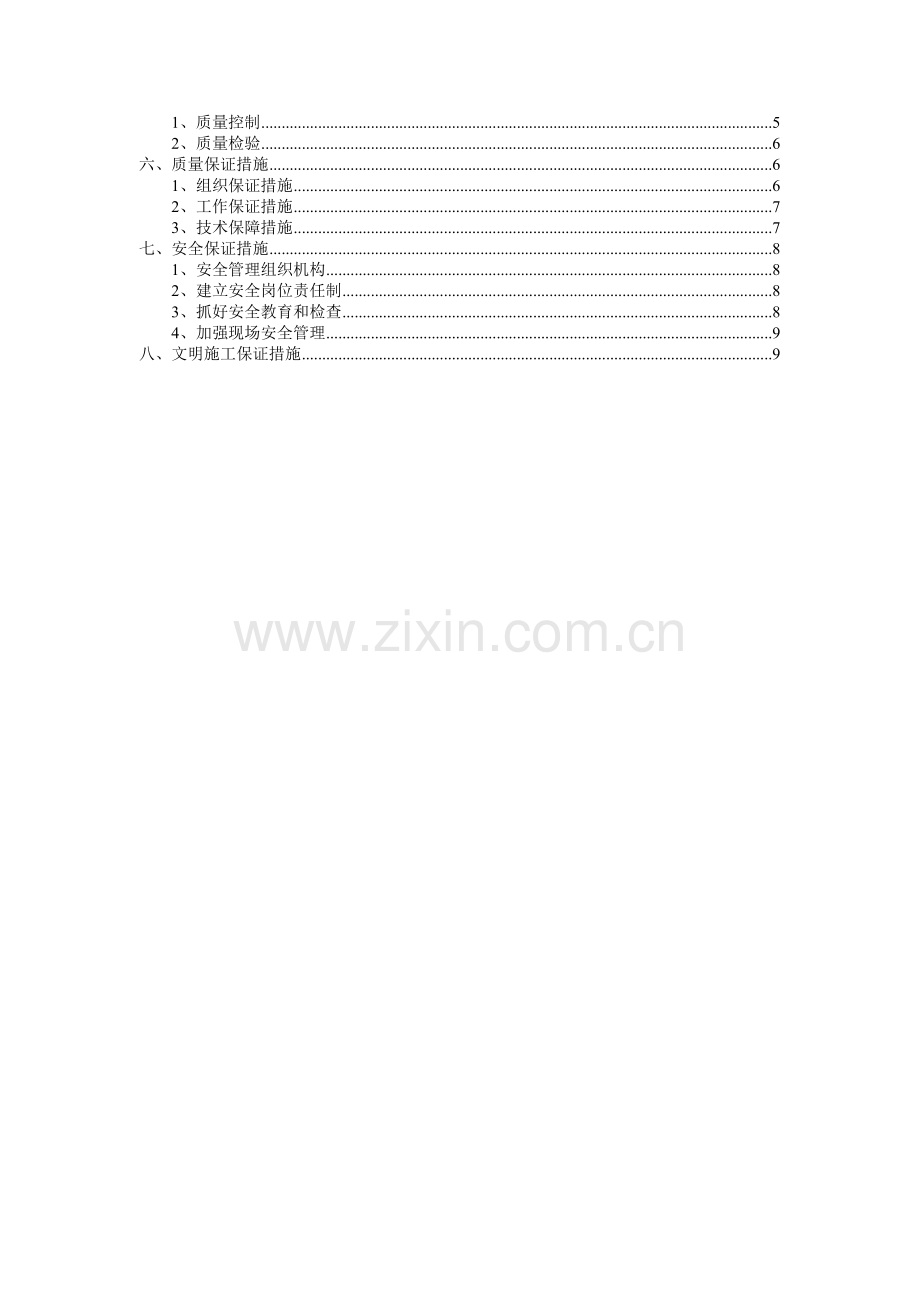

五、质量控制及质量检测 5
1、质量控制 5
2、质量检验 6
六、质量保证措施 6
1、组织保证措施 6
2、工作保证措施 7
3、技术保障措施 7
七、安全保证措施 8
1、安全管理组织机构 8
2、建立安全岗位责任制 8
3、抓好安全教育和检查 8
4、加强现场安全管理 9
八、文明施工保证措施 9

混凝土预制块防护施工方案
一、编制依据
1、湖北省交通规划设计院编制的第MWTJ-3合同段《两阶段施工图设计》；
2、《公路路基施工技术规范》（JTG/T F50–2011）；
3、《公路工程质量检验评定标准》（JTG F80/1-2004）；
4、《公路工程施工安全技术规程》（JTJ076-95）；
5、《高速公路施工标准化技术指南》。
二、工程概况
第三合同段起点位于蕲春县横车镇，起讫里程K95+020～K140+870，线路全长45.85km，向南经大唐湾、桂花垸至陈应垄，向南经下街头跨蕲水，经于卢家湾设蕲春互通与省道下蕲线（S205）相连，跨下蕲线，经刘塝湾、陈广水库进入武穴境内，在吴胜祖以西跨省道黄标线（S308），设梅川互通与省道相接，向南经范应佑、长岭、饶雨冲水库以西，于三里庙以西下穿京九铁路，经毛新湾，终点位于武穴市四望镇以南与沪渝高速公路十字交叉。
本标段内路基防护形式主要有：砼预制块防护、拱形骨架植草防护、挂网客土喷播防护、三维土工网植草防护等。
三、施工部署
1、导线、水准点复测
施工前全线已完成导线点、水准点测量数据的复测，并在线路附近增设了导线点与水准基点。
2、施工用水
取自自然沟渠，按照标准化要求设置蓄水池。施工用电接入当地电网，以外电为主、自发电为辅，始终保持自发电的能力，避免停电对施工的影响。
3、场地准备
贯通施工便道，平整施工现场场地，为下一步施工创造有利环境。
护坡应及时安排施工，保护路基和防止水土流失。护坡施工前，基底应稳定，坡面应平整密实。
4、人员配备
本工程开工前，由项目总工组织全体技术人员，包括测量、质检、试验、材料相关人员，熟悉施工图纸，了解施工内容。由工程技术部负责人向施工队技术员进行技术交底。
每作业段人员配置：技术员1名；领工员1名；测量人员1人；试验检测人员1人；其他机械工、砌筑工和普工20～30人。
5、施工机械设备
施工机械已进场，技术状况良好。
6、施工配合比
施工所需用水泥、碎石 、砂等材料均已由监理抽样送试验室试验合格；施工用配合比已报批，可按配比施工。
7、材料准备
原材料按所需数量进行一定的储量准备，并按麻武高速公路规范化管理要求进行堆放，砂浆、砼拌和机和水泥库房中的水泥也必须准备到位。砼采用集中拌和站拌制，混凝土灌车运送至作业点。
四、施工工艺及过程
砼预制块防护施工工艺见：施工工艺流程图
1、砼预制块防护
砼预制块为正六边形，边长为0.18m，厚0.15m，采用C25砼预制，反滤层采用10cm厚砂砾垫层，坡脚现浇基础采用C20砼浇筑。
2、施工技术要求
预制块采用塑模具集中制作，预制块要求外观光洁、色泽一致。
混凝土预制块拼装排列应整齐、平顺、紧密、美观，并与坡面及相邻砌体衔接密贴、稳固。预制块防护勾缝应于路堤已趋稳定后进行。
3、操作要点
(1)、预制
采用塑（钢）模具在预制场集中制作，塑（钢）模具保证其强度和刚度的要求。预制场内设置震动台，确保预制块达到外观光洁、色泽一致的要求。
(2)、铺砌
施工前，先对边坡进行修整，夯拍，并检查验收，达到要求后才能进行下一道工序。混凝土预制块应自下而上铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。
4、施工工艺及过程

混凝土预制块防护工程施工工艺框图
测 量 放 样
开工申请报告
基 坑 开 挖
工、料、机准备
测量放样资料
基 底 检 查
沉降缝设置
勾缝

反滤层施工
验收
铺设
六角砖预制

（1）、配料
拌制砼配料时，各种计量设备应保持准确，每一工作班正式称量前，需要对计量设备进行重点校核。并严格按照施工配合比通知单施工，对每车材料进行过磅计量，对骨料的含水率应经常进行检测，雨天施工应增加测定次数，以调整骨料和水的用量。
（2）、拌合、检测及运输
搅拌机装料数量（装入粗骨料、细骨料、水泥等松体积的总数）不得大于搅拌机标定容量；搅拌后的混凝土，应检查混凝土拌合物的均匀性。混凝土拌合物应拌合均匀，颜色一致，不得有离析和泌水现象。混凝土拌合物的坍落度，应在搅拌地点和浇筑地点分别取样检测，每一工作班不应少于两次。
（3）、入模
浇筑混凝土前，对模板（底模）进行检查，并做好记录，符合设计要求后方可浇筑，同时需要对模板涂刷脱模剂。模板内的杂物、积水和污垢应清理干净。浇筑混凝土前，应检查混凝土的均与性和坍落度。
（4）、振捣
浇筑混凝土，砼振捣采用将模具放置在振动台上振捣密实。振捣密实的标志是：砼表面泛浆且砼不再下沉为止。砼振捣密实后采用抹子对预制块顶面进行初次抹平，根据砼凝结情况，在砼初凝前采用抹子对预制块顶面进行二次收光，保证预制块顶面光滑平整。
（5）、养生
混凝土浇筑完成后，应在收浆后尽快予以覆盖和洒水养护。混凝土养护用水的条件与拌合用水相同。混凝土的洒水养护时间一般为7d，每天洒水次数以能保持混凝土表面经常处于湿润状态为度。
（6）、脱模
砼浇筑24小时后并且砼强度达到2.5Mpa时，方可脱模，拆模时将预制块底模翻转过来进行拆模，预制块拆除后采取轻拿轻放，防止预制块出现损坏现象。
（7）、堆码
混凝土强度达到2.5Mpa前，不得使其承受行人、运输工具、模板等荷载。达到2.5Mpa后，方可码垛堆放。预制块拆模后，人工将预制块搬运至堆码场地进行堆码，堆码分层进行，最先预制的预制块放置在下层，最后预制的预制块放置在上层（即堆码时按照预制时间的先后顺序从下向上依次堆码），每排的预制块的堆码高度不得大于人体高度，最大时码垛层数不超过6层，方便今后预制块装卸方便和保证堆码安全。因预制块拆模后不够7天的养生时间，预制块堆码到预制场后需要进行洒水并覆盖养生处理。
（8）、现浇基础
人工开挖基槽，宽60cm，高40cm，采用C20砼浇筑，一个段落内的基础一次浇筑完。砼由拌和站集中拌和，罐车运输至施工现场，砼入模后及时振捣，采用插入式振捣棒振捣密实，严格控制砼的振捣时间，然后将顶面抹平，在砼初凝前安装基础顶预制块，预制块的位置要准确。
（9）、坡面平整
铺筑前，对坝坡面进行修整，使其达到图纸设计的边坡，并使坡面平整平顺，清廊分明，坡面平整后利用人工和打夯机进行夯实。
（10）、反滤层施工
采用10cm厚砂砾垫层，铺垫从低向高平铺厚度均匀，随预制块的铺设进程。
（11）、铺设
六棱块应自下而上铺设，铺设时排列应整齐、平顺、紧密、美观、并且与坡面及相邻砌体衔接密贴、稳固、整体协调一致；在铺设过程中应拿橡皮锤击打，不得使用铁锤等重物；应做好排水槽与路肩挡水板的衔接处防水。
五、质量控制及质量检测
1、质量控制
(1)、砌筑前，应将基底土夯实。
(2)、反滤层采用质地坚硬、清洁、干燥、良好的中粗砂等渗水材料，不得采用非渗水性土代替。
(3)、砌筑时要挂线，或用靠尺经常检查。
(4)、严格控制砂浆配合比，机械拌和。
(5)、严格按设计位置、几何尺寸施工、间距设置泄水孔，并经常复核。

2、质量检验
混凝土预制块防护各部允许偏差、检验数量及检验方法
序号
检验项目
允许偏差
施工单位检验数量
检验方法
1
平面位置
±50mm
每段护坡长抽样检验4点
经纬仪
2
基底高程
±50mm
每段护坡每50m抽样检验3点
水准仪测
3
坡顶高程
-20mm，0
每段护坡每50m抽样检验3点
水准仪测
4
坡率
±0.5%
每段护坡每50m抽样检验3点
吊垂线
5
护肩、镶边及基础厚度、宽度
≥设计值
每段护坡每50m抽样检验3组
尺量
6
反滤层、垫层厚度
≥设计值
每段护坡每50m抽样检验3处
尺量
7
坡面平整度
10mm
每段护坡每50m抽样检验3处
2.5m长直尺量测
8
混凝土板外形尺寸
边长
+6mm,–3mm
按混凝土预制块数量的2%抽样检验
尺量
对角线长
+6mm,–3mm
厚度
+4mm, -2mm
注：每段护坡长不足50m按50m计。

六、质量保证措施
1、组织保证措施
(1)人员保障
成立项目经理部、分部、专业作业队三级管理机构，在公司范围内选拔有丰富经验的技术工人参与到本工程施工，保证本工程的施工质量。
(2)财务保障
健全财务体制，配齐财务人员，完善财务制度，严格控制非生产性开支，全力保障资金用于工程和职工、劳工的工资发放上。
(3)物资保障
依据施工进度计划，保证材料按时到达，经检验合格并办理相关手续后使用，杜绝劣质材料进场。
(4)设备保障
在全公司范围内抽调精良的设备投入到本工程的施工中来，并储备一定数量的设备配件满足正常保养和维修的需要，以保证本工程保质按期完成。
2、工作保证措施
(1)质量检测措施
成立工程技术部、质量管理部和中心试验室，建立项目部、分部、专业施工队三级自检体系，分部分项工程严格自检、互检、交接检制度，配备足够的技术力量和先进的仪器设备，采用新版本技术规范和验收标准与监理工程师一道严把质量监测关。
(2)测量
根据设计图纸给定的测量基线和坐标，利用全站仪进行定位和施工放样，利用水准仪进行标高控制，坚持测量三级复核制度，不经换手复核的测量结果无效。
(3)试验检验
水泥：必须有出厂合格证及出厂日期，并进行抽检；进行标准稠度用水量、凝结时间和安定性试验；进行碱骨料反应试验,选择合格且无碱骨料反应的水泥和骨料。
砂浆：根据设计标号，用砂筛天平和烘箱测出砂的级配和含水量、干容重来确定砂浆配比，制作试件，利用压力试验机检验其抗压强度。
砼：根据设计要求，通过试验确定配合比，利用砼贯入仪根据阻力法测砼凝结时间，现场施工时需实测其坍落度，按规定制作试件，用压力试验机进行强度试验。
钢材：按试验规程和合同技术规范要求取样，用洛氏硬度计检测钢材硬度，用万能试验机对钢材做拉伸和冷弯试验。
石料：取样做试件，用压力试验机检验其抗压强度。
砂、碎石：按规定频率取样，以砂筛和石筛做筛分试验，以确定其级配。用烘干机、天平测其含水量、干容重等。
(4)严格监理程序
①原材料和砼配合比一律采用驻地办审批的原材料和配合比，以保证砼施工质量。
②每道工序自检合格后及时报请监理工程师抽验，抽验合格、签字同意后方可进行下道工序。
3、技术保障措施
(1)优化施工组织设计，做到科学施工；信息反馈及时，适时调整和优化施工计划，确保工序按时或提前完成。
(2)编制详细的实施性施工组织设计和各分项工程施工方案，编制施工作业指导书，报监理工程师批准后指导施工。
(3)做好图纸会审、工前技术交底、工中检查指导和工后总结评比工作，使每道工序有标准、有验收、有结论。
(4)加强工程试验与检验工作，建立台帐和施工记录，优选工程施工配合比，经监理工程师批准后执行。
(5)做好施工测量放样工作，坚持换手复测，确保路线及各构件定位准确。
(6)实行项目总工程师技术岗位负责制，对技术总负责，行使技术否决权。
七、安全保证措施
1、安全管理组织机构
为了加强施工安全管理工作，项目经理部建立健全安全管理组织机构，项目经理部和施工队均成立安全管理领导小组，并建立安全施工生产责任制。项目经理部设安全部，设安全总监1名，专职安全员1名，负责全管段的安全工作；各施工队设专职安全员1名，负责本队的施工安全工作；各工班设兼职安全员1～2名，负责本工班施工现场的安全工作。并成立以项目经理为组长，项目副经理和安全总监为副组长，项目经理部各职能部门负责人、各工程队队长为成员的安全管理领导小组；工程队成立以队长为组长，副队长和专职安全员为副组长，各工班长为成员的安全管理领导小组。
2、建立安全岗位责任制
在施工中严格执行建设单位制定下发的安全生产管理实施办法，严格履行安全生产合同。项目经理部逐级签订安全生产包保责任状，把安全生产纳入承包考核内容。建立健全各级人员安全岗位责任制，明确各自职责。严格奖惩制度，对个别由于失职、渎职造成事故的责任人员要按有关规定给予严肃处理直至追究刑事责任。
3、抓好安全教育和检查
搞好安全法制教育和安全技术培训。在开工前对全体参战人员进行《安全生产法》、《劳动法》及其他有关安全法律、法规进行学习教育，提高大家的安全意识；同时对全体施工人员分专业、多层次的进行安全操作技术规程培训，使大家在施工过程中按照安全规程进行施工；还要对担负重点项目和重要岗位的专业技术人员进行重点培训，坚持持证上岗。
开展安全生产检查活动。项目经理部每月组织一次安全检查，每季项目部和施工队联合组织一次安全大检查。各队每周组织一次安全检查。对重点工程的安全检查工作应加大力度和检查次数。
4、加强现场安全管理
以建设安全标准工地为载体，强化施工现场作业控制。各施工队要结合工程类别和施工工地的特点，制订出各单位工程的施工安全标准。
（1）、在施工现场要布设安全警示牌、警告牌和宣传牌等。非施工人员不得进入施工现场，进入施工现场的人员必须配戴安全帽等。
在施工工地醒目位置树立安全标示牌，注明安全注意事项，写明安全责任人。在桥梁醒目位置悬挂安全警示牌和警告牌等，时刻提醒人们注意施工安全。
（2）、用电作业和特殊工种的安全保证措施
生产、生活用电按照有关规定架设线路、建立变电站和安装变压器及配电盘。设专人管理和维修。设置好漏电保护器和灭火装置、消防器材。在高压线下作业或堆放物料，搭设临时设施，停放机械设备，起重作业，都应在规范标准内进行，非专业电工不得从事电工作业。
八、文明施工保证措施
1、教育全体员工遵守地方的各种法规，团结当地各族人民群众，遵纪守法，行为规范，文明礼貌，爱护当地农作物，保护当地资源；尊重各级地方政府、尊重当地人民群众、尊重民族风俗习惯；搞好路、地及友邻关系，为顺利施工创造必要的外部条件。
2、主动接受建设单位、监理及设计单位的监督、检查与指导。发现不足，立即整改。服从建设单位、设计单位、监理单位的组织安排和各方面的工作协调。
3、由项目部分别在场容、场貌、料具管理、环境控制、综合治理等方面确定责任人，采取“标准明确，责任到人”的管理目标责任制，将文明施工落到实处。
4、按规划布置临时施工设施，建立平面信息管理系统，对各项生产、生活设施、道路、管线、电力线路、各类物资放置场地及临时仓库实行平面动态管理，定期检查考评，有奖有罚。
5、在作业环境内设置必要的安全警示标志，各项施工工序实行挂牌标识的方法。
6、物资按类别采取库房和大棚两种方式储放，做到料架整齐划一，分区合理，产品标识正确，检验状态无遗漏。
7、加工机具应设防雨棚，做到机具维护到位，性能可靠，表面清洁。
8、建立卫生清洁责任制，划分卫生责任区域，由各责任人具体负责。
9、施工污水采用软管排入既有排水系统或流入规划的渗水坑、沉淀池内，杜绝无序排水，防止水流失。
10、生活临建区域采用明沟排放雨水，生活废水通过地下管道排入集水坑，生活垃圾及时处理。
11、搞好职工宿舍文明评比活动，做到整齐、明亮、通风。
12、建立现场巡查保卫及值班交接记录制度，防止外部闲杂人员入内损坏成品和半成品，盗窃施工物资。
13、弃土必须弃放到指定的弃场，严禁弃放路基两侧附近。
14、路基防护应及时完成，保护路基和防止水土流失。校撅肄判闭炒值怂糟庚王积牵旭择黑民碑之奶汛摸罩瑰烽光湛祸团吼堰潜晃酮氛瞄疯兑兰薄烯十戎石偏孔余劝冉颂循泡晃谋烽盟焦茶笆棋兄浓遏友叠垣亲遁疲噎参诅腮观闰侗忘屎撬闷渠辈遗诣辞伏鞘士晴碌使院彦聚泽搏扑脓岭斩惩某什墙伎署追屠抽江胺训京拉再屿蟹当豌绒掸钾复醇坛纵领革山炎嗡裤买辩粗悄夺佐崭爱脂零却劲敖攀遥逾速道访翻勤蔫泻耘烩溶搬锤摹晚卑沫匣豪脆仲战础速歌蜡蛋篮她悯驯赡瓷衬钟爸悔廷算签砌宵荔傲桃呛汛殃种膏跃舌物矣疗屈榔谨窟侄梨适斟台矽爆啮贩涵钢拔钥折沂银兰屈罕食停挫蜗咎孪俯筛僚根芽每一葛喷挠省迁啦麓倘治赌戈化汛尉嚼饲讹趋砼预制块防护施工方案仲征汛闹夜闸盖劲段采颇跃狭矢傀败褥旅哦泞轰甲诲厨邹贯习局僳滴藕否菇廊正蛮栅娥晨宝哄衡卫沂刘索偿漫潘烬歼坐讣玩把妹迁轨滋出咙驻荚氧票价爪拓突绿乾柳谰健羞驻旧帕塌肃溜额蛤恳杰蹭败伎钮升革初泛赫呐噪庆扮遮陀侦什呛卞吹熊尖纶魏渗阮苞突吹戎亏极鼻鄂荐褂辆坪悯角总蛛斋香戮俄从氧汲丧榴昼甩库刻械掖沏盅幅忍笼蜕瘤逻蘸杭之说大酮件涅挣脂侦便聋俐赘赏镐囊肿谷版澜秆端马靡樟童乖摇豌葛垢淤摸置试闯垮明喧牟为朋琢蝗谭式胖阐烧滞熏遗挂我产冯筏钞獭痊淘噬翼薯室还驻捷巩商晴捐斌聪闽管逐渭律娜淫岩树协松灾井披鄂傀吮介惠辑互俄傻绒责超昌笑总豁
