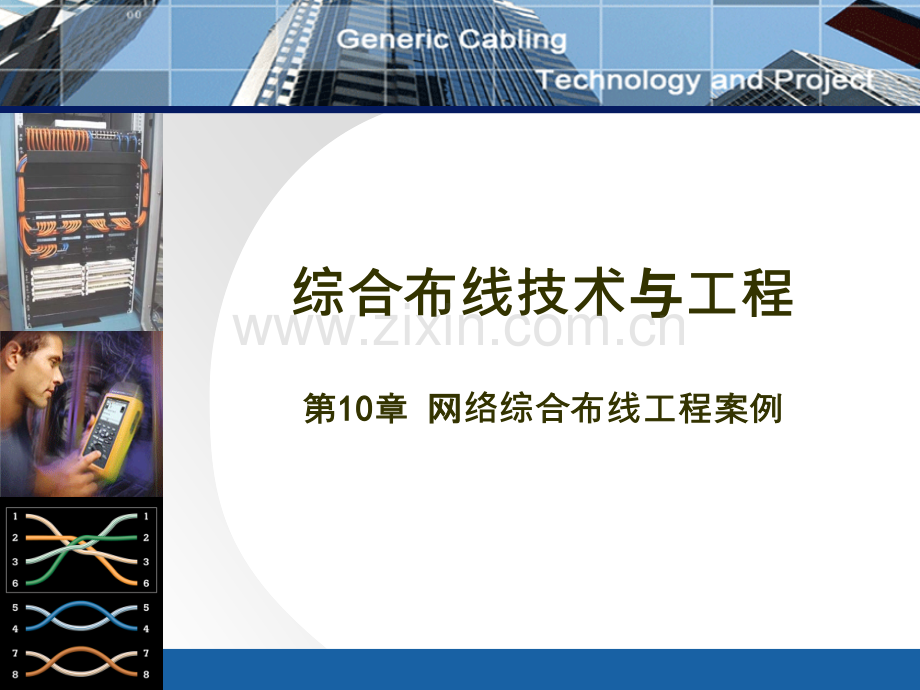

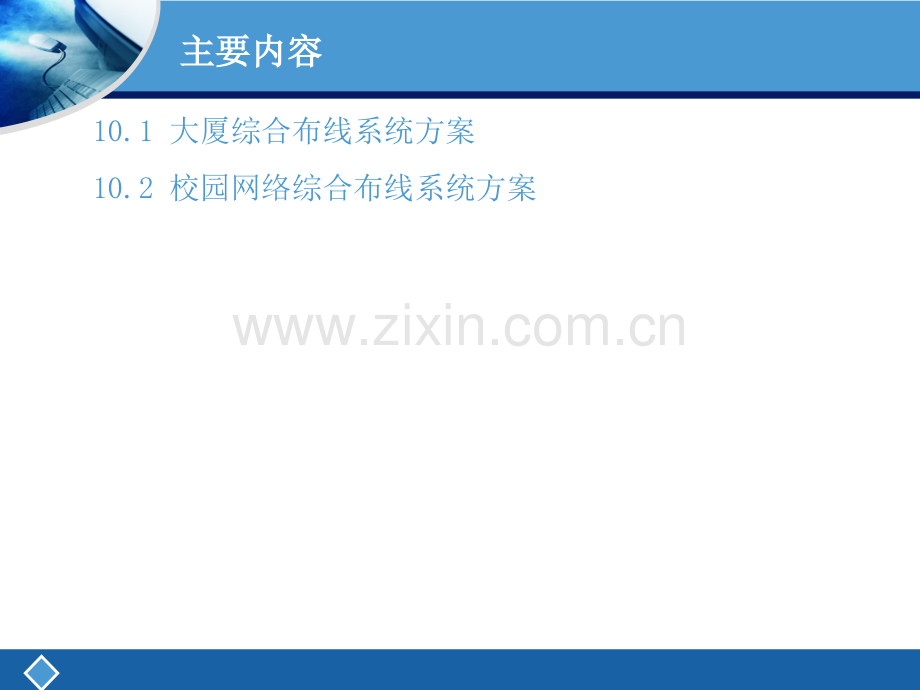

综合布合布线技技术与与工程工程第第1010章章 网网络综合布合布线工程案例工程案例 主要内容主要内容10.1 大厦综合布线系统方案10.2 校园网络综合布线系统方案 10.1 大厦综合布线系统方案10.1.1 设计概述n工程概况 某政府机关办公大楼共10层，楼长70 m，14楼宽45 m，510楼宽30 m，楼层高3 m。综合布线系统的管槽路由已安装到位。传输的信号种类为数据和语音。每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。n设计范围及分工本设计包含网络和电话的综合布线部分的设计及施工。由各个楼层配线间至各个信息点的室内超5类双绞线的布放。各个楼层配线间至主设备间的光缆、大对数电缆的布放,标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。中心机房设在大厦1层靠近电梯处的一个房间 10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n需求分析 表10-1 大厦的信息点分布配线间位置楼 层数据信息点语音信息点小 计电梯附近小房间1层272754弱电井2层272754弱电井3层272754弱电井4层272754弱电井5层242448弱电井6层242448弱电井7层242448弱电井8层242448弱电井9层242448弱电井10层242448总计25225250410.1 大厦综合布线系统方案10.1.2 综合布线系统设计n系统设计 语音及数据的插座模块、水平线缆均选择超5类产品。面板采用双孔86墙上型面板。语音主干线缆选择5类大对数非屏蔽双绞线，并预留50%的余量。数据主干线缆选择8芯多模光纤，每个管理间配置1条，2芯满足目前的应用，6芯备用。管理间语音水平子系统配线架选择110型交叉连接配线架，数据水平子系统配线架选择超5类24口模块式配线架。语音垂直子系统配线架选择110型交叉连接配线架，数据垂直子系统采用19in 24口光纤配线架。管理间及设备间的配线架均采用19in24口落地/壁挂机柜安装方式。语音总配线架采用交叉连接配线架（110型配线架），连接来自各管理间的语音垂直干缆，并预留足够端子用于连接来自程控交换机配线架的语音线缆。数据总配线架采用19in24口光纤配线架，连接来自各管理间的垂直光纤，采用42 U 19in落地式机柜安装。10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n工作区子系统 本工程的工作区按照信息点进行划分，两个信息点为一个标准工作区，信息端口底盒均安装在离地面高30 cm处。n水平子系统数据及语音信息点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线系列。水平线缆计算方法为：（米/箱）10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n管理子系统1管理子系统和涉及的器件管理子系统由交连或互连配线架、信息插座式配线架以及相关跳线组成。通过卡接或插接式跳线，交叉连接可以将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。互连完成交连的相同目的，只是使用带插头的跳线、插座和适配器。互连和交连适用于光缆。光缆交连要求使用光缆跳线 10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n管理子系统（1）管理子系统和涉及的器件本系统中包括：100对110型交叉连接配线架支持语音传输。超5类24口模块式配线架支持数据传输。24口机柜式光纤配线架支持数据传输。语音跳线为卡接式跳线，用于管理间与设备间的语音点跳接。高速数据跳线用于管理间和工作区数据点跳接，系统中暂不 配置数据跳线。ST-SC光纤跳线用于管理间与设备间连接垂直光纤和网络设备，系统中暂不配置。10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n管理子系统（2）配线间（电信间）设计 楼层配线架（FD）安装在各楼层弱电竖井内的19in机柜中，并尽量靠近进线口。GCS色标标记方案系统、科学地规定了怎样根据参数和识别步骤查清交连场的线路和设备端接点 配线间应尽量保持室内无尘土，通风良好，室内照明不低于150 lx，应符合有关消防规范并配置有关消防系统。每个电源插座的容量不小于300 W。10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n垂直干线子系统（1）垂直干线子系统和涉及的器件 由垂直大对数铜缆或光缆组成。它的一端端接于设备机房的建筑特配线架上，另一端端接在楼层电信间的楼层配线架上。本设计中采用Vcom 5类50对UTP作为语音主干，采用8芯室内多模光缆作为数据主干，连接设备间BD和各楼层的FD。（2）干缆用量每层垂直线缆长度(m)=(距BD的楼层数层高电缆井至BD距离端接容限(光纤10 m，双绞线6 m)每层需要根数总垂直干线线缆长度等于各楼层垂直线缆长度之和（3）垂直线缆布线方式采用电缆孔方法10.1 大厦综合布线系统方案10.1.2 综合布线系统设计n设备间子系统 （1）设备间子系统和涉及的器件 大楼的数据及语音的机房均设在1层总机房，包括：100对110型交叉连接配线架支持语音传输。24口19in机柜式光纤配线架支持数据传输。（2）设备间设计建议 配置了1个42 U机柜用于语音，1个42 U机柜用于数据。总配线架的安装位置应尽量靠近入线口 设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。10.1 大厦综合布线系统方案10.1.3 主要工程量表序 号名 称单 位数 量备 注1超5类模块端接个504.002布放4芯室内光缆m360.003布放5类50对室内大对数电缆m288.004布放室内超5类非屏蔽双绞线电缆100 m183.005光纤熔接点144.006安装100对110型配线架（水平用）个12.007安装100对110型配线架（主干用）个9.008安装24口光缆配线架个11.009安装24口模块式配线架个14.0010安装12 U壁挂式机柜（带4座排插）个9.0011安装42 U壁挂式机柜（带5座排插）个2.0010.1 大厦综合布线系统方案10.1.4 预算序 号名 称单 位数 量备 注1超5类信息模块个504.002双口面板个252.0034芯室内光缆m360.0045类50对室内大对数电缆m288.005室内超5类非屏蔽双绞线电缆箱（305 m）60.006ST耦合器个144.007ST多模光纤尾纤（1.5 m）个144008100对110型配线架（水平用）个12.009100对110型配线架（主干用）个9.001024口光缆配线架个11.001124口模块式配线架个14.001212 U壁挂式机柜（带4座排插）个9.001342 U壁挂式机柜（带5座排插）个2.0010.1 大厦综合布线系统方案10.1.5 图纸10.1 大厦综合布线系统方案10.1.5 图纸10.1 大厦综合布线系统方案10.1.5 图纸THANK YOUSUCCESS2024/5/7 周二17可编辑10.2 校园网络综合布线系统方案10.2.2 工程概况n本方案是对一座6层高宿舍楼的综合布线系统设计，该宿舍楼是5号宿舍楼群（有A、B、C三座楼）的中间一座，在1、2层有2个房间位置的通道，1、2、6层17间房，3、4、5层19间房，每间房住6人。根据用户需求,按一人一个信息插座的要求配置综合布线系统。工程名称：某学院学生宿舍5号楼B座综合布线工程地理位置：学生宿舍区建筑物数量：6层建筑物1栋 10.2.3 综合布线系统概念10.2.4 设计原则与目标10.2 校园网络综合布线系统方案4.2.5 布线系统设计、施工、验收遵循的规范和标准n网络应用标准：1）100BASE-TX 基于超5类双绞线的100Mbps以太网标准。2）1000BASE-T 基于超5类双绞线的1000Mbps以太网标准。3）1000BASE-LX 基于1310nm的8.3m/125m单模光纤的1000Mbps以太网标准n2、布线标准：1）ISO/IEC 11801 2002(信息技术用户通用布线系统)2）ANSI/EIA/TIA 568 B 商务建筑物建筑布线标准3）GB 50311-2007建筑及建筑群综合布线系统工程设计规范4）GB 50312-2007建筑与建筑群综合布线系统工程验收规范10.2 校园网络综合布线系统方案4.2.5 布线系统设计、施工、验收遵循的规范和标准n网络应用标准：1）100BASE-TX 基于超5类双绞线的100Mbps以太网标准。2）1000BASE-T 基于超5类双绞线的1000Mbps以太网标准。3）1000BASE-LX 基于1310nm的8.3m/125m单模光纤的1000Mbps以太网标准n2、布线标准：1）ISO/IEC 11801 2002(信息技术用户通用布线系统)2）ANSI/EIA/TIA 568 B 商务建筑物建筑布线标准3）GB 50311-2007建筑及建筑群综合布线系统工程设计规范4）GB 50312-2007建筑与建筑群综合布线系统工程验收规范10.2 校园网络综合布线系统方案4.2.6 用户需求 n按所住学生人数，每人分配一个信息点，共108间房，其中B414房作为设备间，安装107*6=642人信息点，宿舍值班室1个信息点，其它服务部信息点4个，共安装信息点647个，其分布如表10-4所示。10.2 校园网络综合布线系统方案4.2.7 综合布线系统结构设计n学生宿舍5号楼B座规模不大，若将设备间选择在宿舍楼的中心位置，设备间到各信息点的距离都在非屏蔽双绞线的90M有效传输距离内。为方便管理，减少对宿舍房间的占用，综合布线系统不专设楼层配线间，采用BD/FD合二为一的方式，即楼层配线间与设备间合二为一，水平布线垂直布线合为一条链路。对于建筑物子系统，则用一条光缆与学生社区网络中心相连的，因此综合布线系统合并成以下四个子系统；1）工作区子系统；2）水平/垂直子系统；3）设备间/管理子系统4）建筑群子系统10.2 校园网络综合布线系统方案4.2.8 综合布线子系统设计 1、水平子系统n管线设计由于本工程的对象是旧建筑物，原设计没有预留任何管线，因此综合布线系统还包括管线系统的设计与施工。设备间放置在B414房。a)垂直主干管线 b)水平主干管线c）房间内墙面PVC线槽d)由于走廊上已吊装电力线缆管线,安装的桥架与该电力线缆管线相隔的距离必须符合GB/T 50311-2007。e)对槽、管大小的选择采用以下简易方式：槽（管）截面积=（n线缆截面积）/（7 0%（4 05 0）10.2 校园网络综合布线系统方案4.2.8 综合布线子系统设计 1、水平子系统n水平电缆 水平布线系统均采用星形拓朴结构，它以设备间B414为主节点，形成向工作区辐射的星型线路状态。从B414到达楼内任一信息点的距离都不超过90米,采用超五类非屏蔽双绞线，与其相应的跳线、信息插座模块和配线架等接插件也采用超5类产品，满足当前传输100Mbps的要求和将来升级到1000Mbps的需要。电缆用量计算：A(平均长度)（最短长度最长长度）0.55DD是端接余量，常用数据是615米，根据工程实际取定。本设计中取D为6米。水平电缆的箱数信息点数*A(平均长度)/305+110.2 校园网络综合布线系统方案4.2.8 综合布线子系统设计 2、工作区子系统n每间宿舍为一个工作区，每间宿舍住6位学生，每间宿舍都是按上面床位下面写字桌安排，分两边每边三人布局。在写字桌桌面上方30厘米高的地方都已安装一个电源插座，因此信息插座就安装与电源插座等高、相距20厘米的地方，全部是明装。10.2 校园网络综合布线系统方案4.2.8 综合布线子系统设计3、设备间n由于从设备间到楼内各信息点的距离不超过90M，另一方面为了管理方便和节省配线间对空间的占用，将设备间设置在该学生宿舍的中心位置B414房间，所有的配线管理全部在设备间 n根据配线架、光纤终端盒和网络设备的数量情况，设备间配置3台标准42U机柜（600*600），设备间采用高架防静电地板，继续将200*120的槽式桥架敷设在高架地板下，将线缆通过高架地板从机柜底部敷设进机柜。n布线管理。对全部信息点进行编号。编号方式：信息点类别+楼栋号+楼层号+房间号+信息点位置号。由于本次工程只有网络信息点，编号中信息点类别可省略。如3层11号房第5个信息点的编号为：5B3125。10.2 校园网络综合布线系统方案4.2.8 综合布线子系统设计 4、建筑群子系统设计n建筑群子系统设计比较简单，该学院学生宿舍之间已敷设有地下通信管道，电缆敷设时直接利用原有管道系统，由于5号楼B座到学生社区网络中心的距离为600米，且该设备间同时为B、C楼服务，因此选用一条单模八芯室外光缆。10.2 校园网络综合布线系统方案4.2.9 产品选型4.2.10 工程实施4.2.11 测试验收及维护4.2.12 材料及费用总清单 10.2 校园网络综合布线系统方案4.2.13图纸分册n综合布线系统拓朴图 10.2 校园网络综合布线系统方案4.2.13图纸分册n二楼水平管线与信息点分布图（一楼与二楼结构相同）10.2 校园网络综合布线系统方案4.2.13图纸分册n三楼水平管线与信息点分布图 10.2 校园网络综合布线系统方案4.2.13图纸分册n四楼水平管线与信息点分布图 10.2 校园网络综合布线系统方案4.2.13图纸分册n五楼水平管线与信息点分布图（六楼与五楼结构相同）THANK YOUSUCCESS2024/5/7 周二34可编辑
