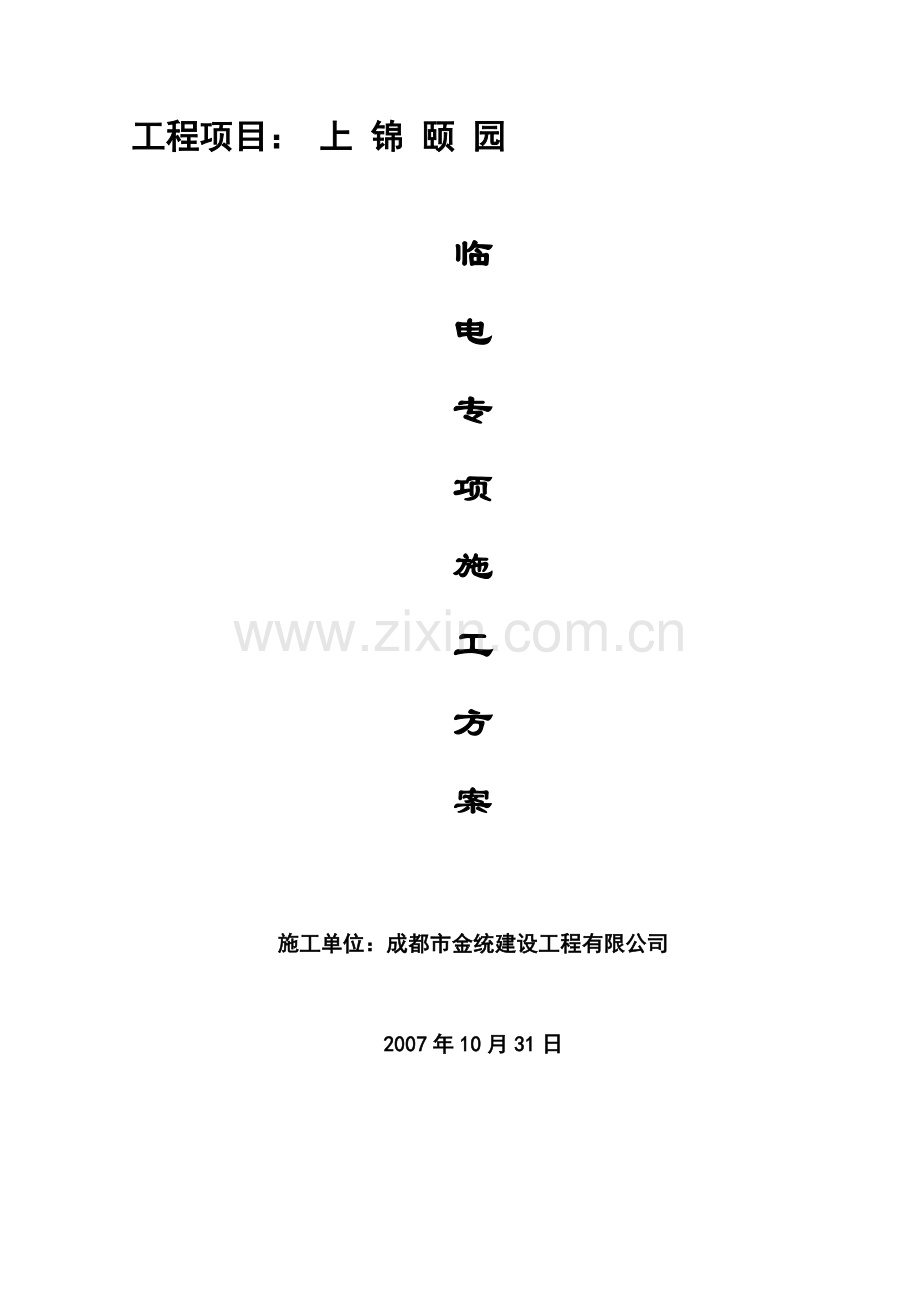

工程项目： 上 锦 颐 园

临
电
专
项
施
工
方
案

施工单位：成都市金统建设工程有限公司

2007年10月31日

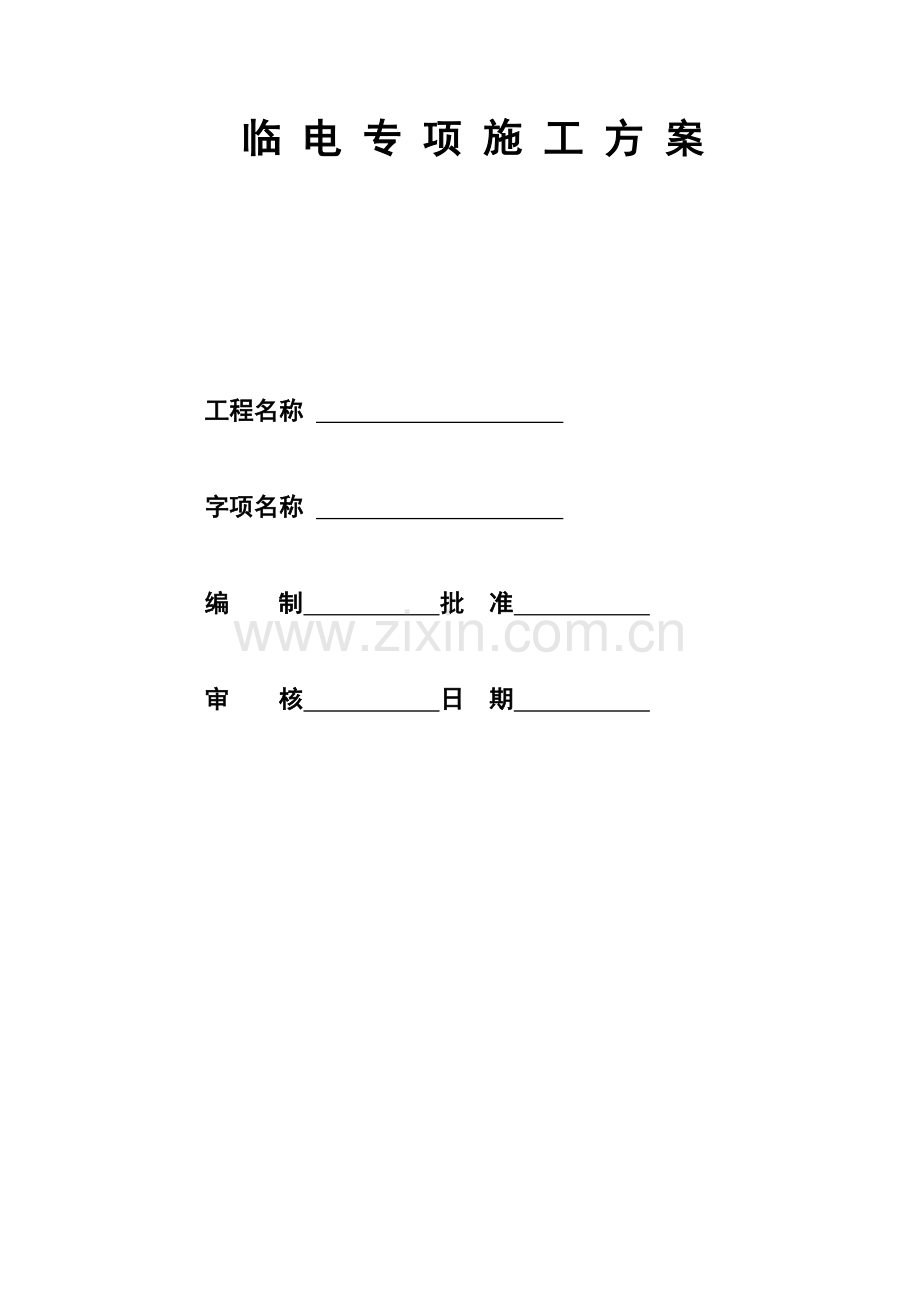

临 电 专 项 施 工 方 案

工程名称

字项名称

编 制 批 准

审 核 日 期

临时用电施工组织设计（方案）
工程概况
　　总建筑面积134900M2，其中25和30号楼均为17310 M2 27层；26号楼9509.1 M2；27号楼15368.6 M2；28号楼16926.6 M2；29号楼19106.8M2；30和31号楼建筑面积均为17310M2，；

按照国家标准《建设工程施工现场供用电安全规范》（GB50194—93）和建设部标准《施工现场临时用电安全技术规范》（JGJ46—2005）的要求，在建设工程开工前，编制该工程施工现场临时用电施工组织设计。
1、施工供配电概况
1.1、现场设置4台容量为800kVA，变比为10/0.4kV变压器，位于施工现场《西北》侧。
1.2、该工程低压供电系统采用TN—S接地保护系统。低压供电方式为《放射式》，直接由现场4台分别引至4个配电室（一级控制）引出，送至各分配电箱（二级控制），再由分配电箱分别送至各用电设备开关箱（三级控制）。
1.3、现场设置4个配电室（一级柜M1、一级柜M2、一级柜M3、一级柜M4），分别设置5个固定安装的分配电箱和一个移动式分配电箱。
1.4、按现场消防要求，箱式变电站低压总开关处，应并联一开关直供现场消防水泵。本工程采用变电站的一个出线开关专供消防水泵。现场有较大困难时，消防水泵仍不得接至分配电箱的出线开关处，而应在分配电箱总开关上口并联一开关供消防水泵。
1.5、各加工点的三级配电箱（流动开关箱）分别由各分配电箱供电。一级总配电箱及三级开关箱内均设置漏电保护开关，形成三级控制二级保护，
总配电箱装设的漏电保护器额定漏电动作电流应大于30 mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流和额定漏电动作时间的乘积不应大于30mA.S.
装设在开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s.
使用于潮湿场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S。
1.6、现场电缆全部采用VV22型聚氯乙烯绝缘聚氯乙烯护套铠装电缆，敷设方式为土壤直埋法。
2、总用电量计算：
2.1计算
工地临时用电包括施工动力和照用两个方面，计算公式如下：
P=1.1(K1 X∑Pc+K2 X∑Pa +K3X∑Pb)
其中：
P—计算用电量（KW），即供电设备总需要容量
Pc—全部施工动力用电设备额定用量之和：
Pa—室内照明设备额定用量之和：
Pb—室内照明设备额定用量之和：
K1—全部施工用电设备同时使用系数，
总数10台以内取0.75；10—30台取0.7；30台以上取0.6；
K2—室内照明设备同时使用系数，取0.8:
K3—室内照明设备同时使用系数，取0.8:
③电动机与电焊机的需要系数K3、K4取值见下表。
④电动机平均功率因数cosφ可取值0.65～0.78。

K值系数表
表2
用 电 名 称
数 量
需 要 系 数
K
数 值

电动机
3—11台

K3
0.7
11—30台
0.6
30台以上
0.5
加工厂动力设备

0.5
电焊机
3—10台
K4
0.6
10台以上
0.5
综合考虑施工用电占总用电量90%，室外照明用电约占总用电量10%，则有
P=1.1(K1 X∑Pc+0.1P)=1.24K1∑Pc
2.2、施工用电设备表
施工用电设备表
机械机具名称
型 号
功率（kW）
数量
合计（kW）
备 注
塔 吊
H3/36B
70
6
420
臂长60ｍ
移动式混凝土输送泵
HBT70
55
4
220

电焊机
BX1-330
36KVA
4
144
交 流
对焊机
KDZ2A/mm2
75kVA
4
300
交 流
钢筋弯曲机
GW-40
2.8
8
22.4

钢筋切断机
GJ
2.2
8
17.6

钢筋调直机
GTJ-4-14
2.0
8
16

电 锯
M10B4C
2.2
4
8.8

电 刨

2.8
4
11.2

蛙式打夯机
HW60
2.8
8
22.4

外用电梯
SL100/100-D
50
7
350

混凝土振捣器
HZX50
1.5
8
12

混凝土振捣棒
50
1.5
8
12

混凝土振捣棒
30
1
8
8

降水潜水泵
3B-19
4
14
56

水 泵
2B
2.2
4
8.8

砂浆机
HJ-04
4.5
8
36

统计得出：
∑Pc=1355kW
在计算中K1=0.4
经计算动力P=1.24*0.4*1355=672KW
总电流为：
I= 1000*P/1.73*380*0.75
=1000*672.0/1.73*380*0.75=1363A
3、变压器容量计算：
变压器容量计算公式如下：
P0=1.05P/ cosΦ=1.4P
其中P0—变压器容量（KVA）；
1.05—功率损失系数；
cosΦ—用电设备功率因素，建筑工地取0.75；
经过计算得到
P0=1.05P/ cosΦ=1.4P=1.4 X1363=1908KVA。
结论：根据以上计算，现场增加设置2台容量为600KVA变压器。
4、配电总柜（一级）用电量计算和导线选择（计算载流量）
① 1号配电室总柜M1（主要用于25栋和26栋施工用电。）；
② 2号配电室总柜M2（主要用于28栋和29栋施工用电。）；
③ 3号配电室总柜M3（主要用于27栋和30栋施工用电。）
④ 4号配电室总柜M4（主要用于31栋施工用电。）

配 电 系 统 图

3号变压器
2号变压器
1号变压器

3号配电室M1
L1┈L6

2号配电室M1
L1┈L6

1号配电室M1
L1┈L6

各
分
配电箱
各
分
配电箱
各
分
配电箱

各机具
开关箱
各机具
开关箱
各机具
开关箱

5、箱体设计要求
1、箱体材料采用1.2—2.0mm厚钢板制造符合规范的成品电箱，应满足适应现场施工条件的机械强度及防潮防雨。
2、箱体应配置电器安装板和箱门，电器安装板用绝缘制作，箱门向外开关闭严密配锁，箱体的尺寸应保证电器的安装、接线、操作方便和电具安全距离。
3、箱体的电器保护措施主要防漏，触电措施，加装配套的漏电保护器。
4、进线口和出线口直设在箱体的下面或侧面，电源进出线应穿管并设防水弯。
5、每台用电设备必须有各自专用的开关箱，严禁用一个开关箱直接控制2台及2台以上后电设备（含插座）。
6、照明、动力合一的配电箱应分别设置刀闸或开关，箱内贴电路图。
7、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。
8、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
6、其它电源设备
1、手持式电动工具的管理，使用、检查、维修应满足现行国家标准《手持式电动工具管理、使用、检查的维修安全技术规程》的规定。
2、移动式电动工具，手持式电动工具通电前应做好保护接地。
3、使用手持式电动工具的应戴绝缘手套或站在绝缘台上。
4、电焊机的外壳应可靠接地，不得多台串联接地，电源开关单独设置，应加设触电保护器。
5、电焊机必须装设二次侧触电保护器，并且二次侧引线宜采用橡皮绝缘铜芯软电缆，长度不宜大于30m。
7、接地及防雷装置
1、电气设备的金属外壳必须与保护接地线PE连接。保护接地线由电力变压器的工作接地线处引出。
2、在TN保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。
3、在TN接零保护系统中，PE接地线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。
4、施工现场的临时用电电力系统严禁利用大地做相线或零线。
5、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
6、TN系统中的保护接地线除必须在总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
7、在TN系统中，严禁将单独敷设的零线再做重复接地。
8、用电设备的保护地线或零线并联接地，严禁串联接地或接零。
9、利用串联的金属构件做保护地线时，应在金属构件的串联部位焊接金属连接线，其截面不得小于100mm2。
10、施工现场高度在20m及以上的井字架、脚手架，正在施工的建筑以及起重机、机具等设施均应装设防雷保护。
8、安全用电措施
（一）安全用电技术措施
1、保证可靠的接地与接零。
2、电气设备的设置，安装、防护、使用、维修、操作必须符合GB50194—93规范的要求。
3、在施工现场专用的中性点直接接地低压电力线路中，必须采用TN—S保护系统，保护接地线与零线单独铺设，不做他用。
4、在任何情况下，漏电保护器只能通过工作，而不通过保护线。
（二）安全用电组织措施
1、建立安全用电技术措施的编制，审批制度，并建立相应的技术档案，做到电工持证上岗。
2、建立技术交底制度，向专业电工及各类用电人员介绍临时用电施工组织设计和安全用电技术的总体意图，技术内容和注意事项。
3、建立安全检测制度。从工程开工开始，定期对临时用电工程进行检测，主要内容为：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠。
4、建立安全用电责任制，对临时用电各部位的操作，监护落实到人，并辅以必要的奖惩。
5、电气装置和线路周围不堆放易燃、易爆和强腐蚀介质。不使用火源。
6、在电气装置相对集中的场所配置绝缘灭火器材，并禁止烟火。
附图一 施工现场临时用电总平面布置图；
