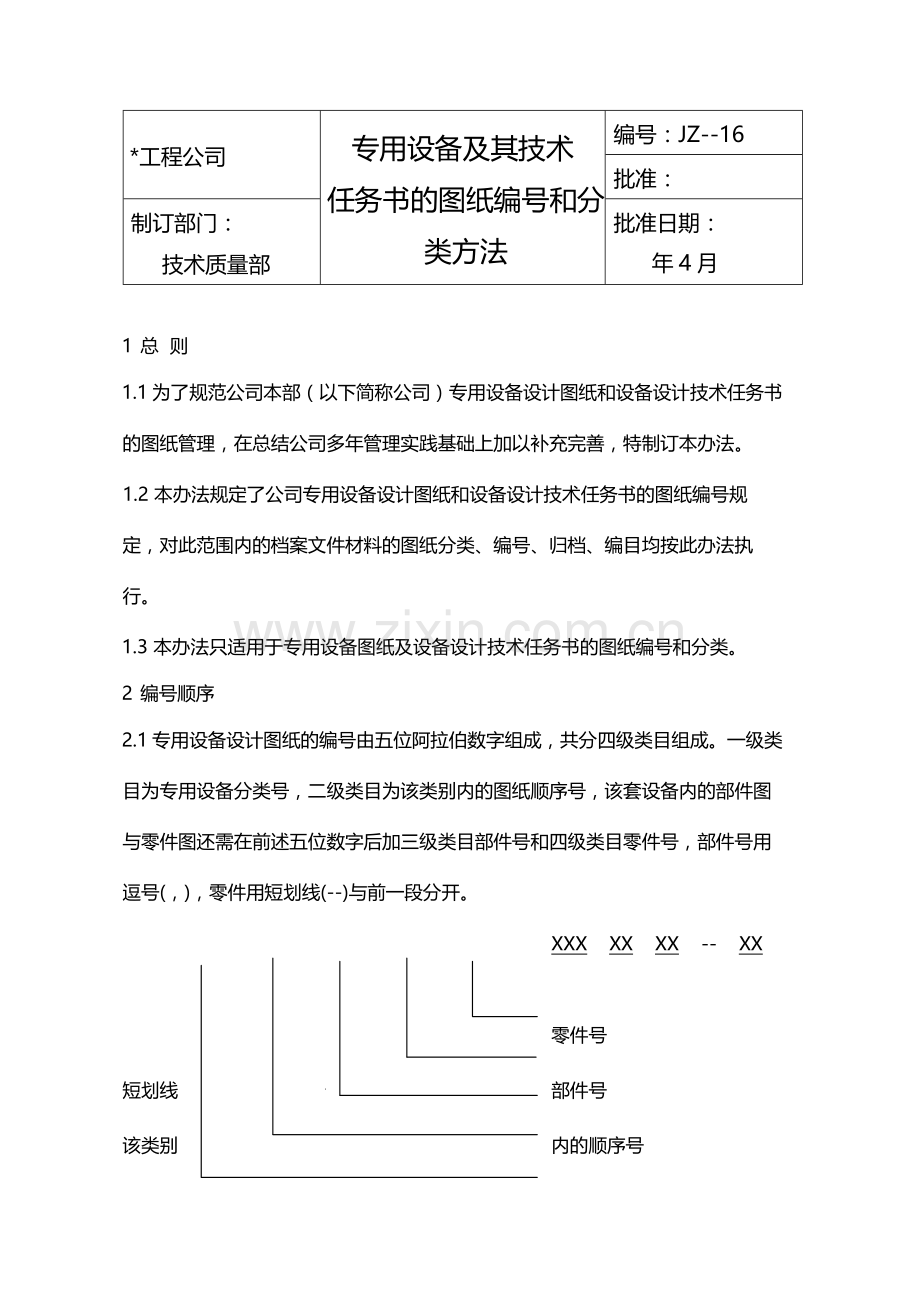

1、*工程公司 专用设备及其技术 任务书的图纸编号和分类方法 编号：JZ-16 批准： 制订部门： 技术质量部 批准日期： 年4月 1 总 则 1.1 为了规范公司本部（以下简称公司）专用设备设计图纸和设备设计技术任务书的图纸管理，在总结公司多年管理实践基础上加以补充完善，特制订本办法。 1.2 本办法规定了公司专用设备设计图纸和设备设计技术任务书的图纸编号规定，对此范围内的档案文件材料的图纸分类、编号、归档、编目均按此办法执行。 1.3 本办法只适用于专用设备图纸及设备设计技术任务书的图纸编号和分类。 2 编号顺序 2.1 专用设备设计图纸的编号由五位阿拉伯数字组成，共分四级类目组成。一级类目为

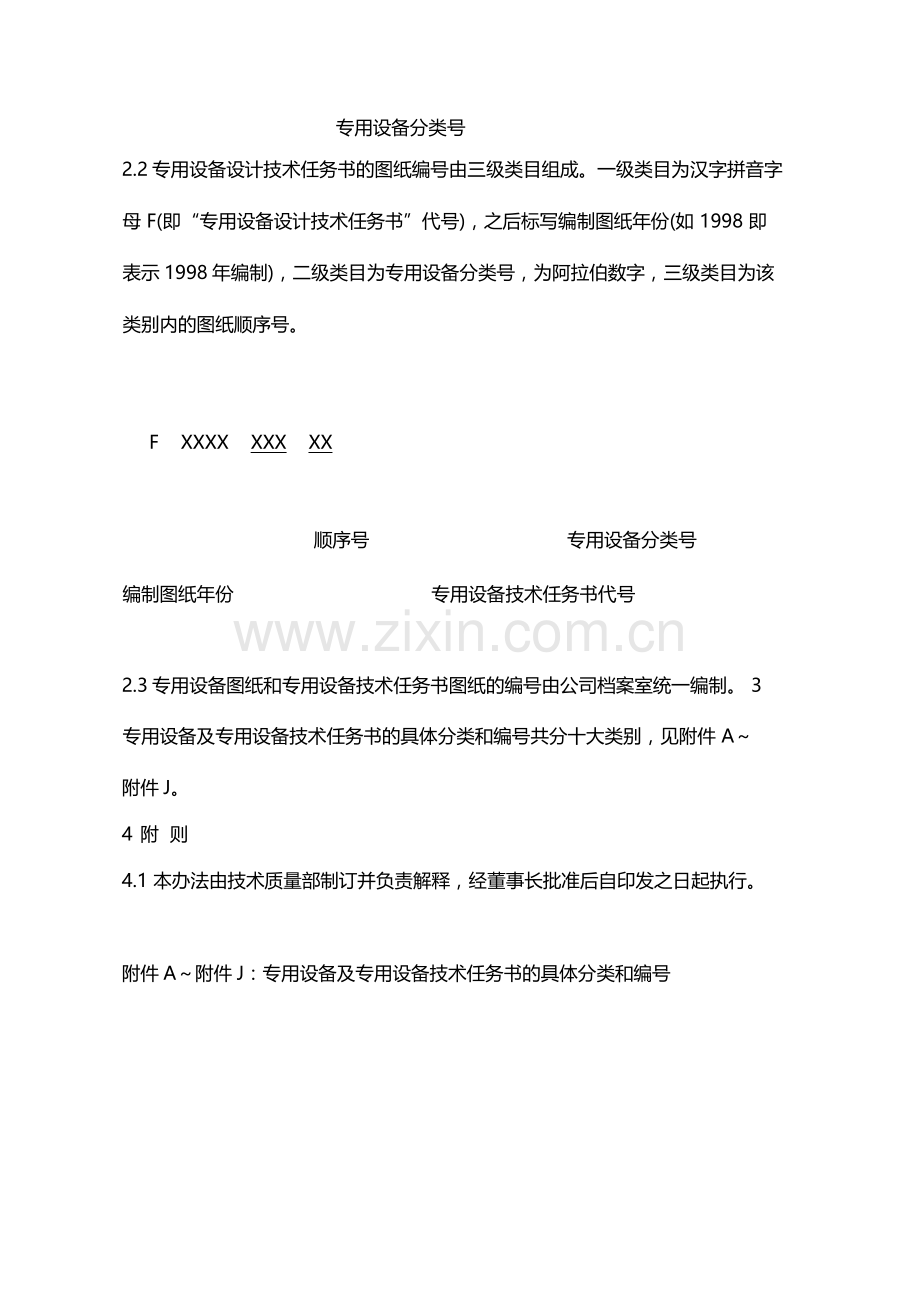

2、专用设备分类号，二级类目为该类别内的图纸顺序号，该套设备内的部件图与零件图还需在前述五位数字后加三级类目部件号和四级类目零件号，部件号用逗号(，)，零件用短划线(-)与前一段分开。 XXX XX XX - XX 零件号 短划线 部件号 该类别内的顺序号 专用设备分类号 2.2 专用设备设计技术任务书的图纸编号由三级类目组成。一级类目为汉字拼音字母 F(即“专用设备设计技术任务书”代号)，之后标写编制图纸年份(如 1998 即表示1998年编制)，二级类目为专用设备分类号，为阿拉伯数字，三级类目为该类别内的图纸顺序号。 F XXXX XXX XX 顺序号 专用设备分类号 编制图纸年份 专用设备技
3、术任务书代号 2.3 专用设备图纸和专用设备技术任务书图纸的编号由公司档案室统一编制。 3 专用设备及专用设备技术任务书的具体分类和编号共分十大类别，见附件 A附件J。 4 附 则 4.1 本办法由技术质量部制订并负责解释，经董事长批准后自印发之日起执行。 附件A附件J：专用设备及专用设备技术任务书的具体分类和编号附件 A 金属机械加工、装配及工位器具类 (1) 00 工位器具及夹具 000 001 金属切削机床附件 002 金属切削机床夹具 003 平 板 004 架 子 005 托 盘 006 货 箱 007 工 作 台 008 箱柜(不包括通风柜) 009 通 风 柜 (2) 01 01
4、0 011 012 013 014 015 016 017 018 019 (3) 02 专用金属切削机床 020 021 专用车床 022 专用刨床(包括刨边床) 023 024 管子加工机床 025 专用钻床 026 专用镗床 027 专用插、拉床 028 029 专用铣床 (4) 03 专用金属切削机床 030 031 专用齿轮加工机床 032 专用螺纹加工机床 033 砂 轮 机 034 专用磨床 035 金属切料机 036 刻线打字机 037 电加工机床 038 研磨抛光机 039 (5) 04 组合机床及机械加工自动线 040 机械加工自动线 041 联合机床 042 043 04
5、4 组合机床 045 程序控制机床 046 047 048 049 (6) 05 金工装配专用设备 050 夹 具 051 装 配 线 052 装 配 台 053 专用装配夹具 054 专用装配工具 055 装配压床 056 装、卸、推瓶机 057 058 059 (7) 06 试验装置(包括检测控制系统)，但带有计算机微 机或单板机处理系统的，则全套检测系统列入测 试技术443类 060 柴 油 机 061 涡轮机试验装置 062 压力容器试验装置 063 阀门试验装置 064 风机试验装置 065 泵类试验装置 066 冷冻设备试验装置 067 空气压缩机试验装置 068 基础槽铁 069
6、 其它试验装置(如齿轮试验装置等) (8) 07 理化性能试验装置 070 071 物理性能试验装置 072 073 074 075 076 077 078 079 (9) 08 081 082 083 084 085 086 087 088 089 (10) 09 090 091 092 093 094 095 096 097 喷嘴电火花加工机床 098 099 附件B 锻压冷作设备类 (1) 11 锻 锤 110 111 蒸 汽 锤 112 模 锻 锤 113 空 气 锤 114 夹 板 锤 115 116 弹 簧 锤 117 118 119 其它锻锤 (2) 12 冲压机械 120 12
7、1 水 压 机 122 油 压 机 123 手动压力机 124 其它压力机 125 冲 床 126 冷 镦 机 127 挤轧成形机械 128 129 其它冷冲机械 (3) 13 锻造机械 130 锻造生产线 131 平 锻 机 132 133 轮转锻机 134 铆、螺、道钉锻造机 135 136 137 138 锻造机械手(包括翻料机、装、出料机) 139 其它锻造机 (4) 14 140 各类试验台 141 142 143 144 145 146 147 148 149 (5) 15 150 151 152 153 154 155 156 157 158 159 (6) 16 剪切机械 16
8、0 前处理台 161 板材剪切机 162 163 型钢剪断机 164 手 剪 床 165 联合冲剪机 166 气割设备 167 168 169 其它剪切机械 (7) 17 整形机械 170 整形生产线 171 板材弯曲线 172 板材校平机 173 型材弯曲机 174 型材校正机 175 管材弯曲机 176 管材校正机 177 卷 边 机 178 拨 丝 机 179 其它整形机 (8) 18 弹簧、管子加工机械 180 选 管 机 181 弹簧加工机 182 绕 管 机 183 绕 线 机 184 弯 管 机 185 管子生产线 186 187 188 189 (9) 19 其它锻压冷作设备
9、190 清理设备(喷抛砂丸设备) 191 铆 合 机 192 焊 接 机 193 焊接变位机和焊接台 194 焊接生产线 195 焊接气割机 196 197 焊接操作机 198 滚 轮 架 199 其它锻压冷作设备 附件C 起重运输设备类 (1) 20 物流机械专用设备 200 201 202 203 204 205 206 207 208 209 (2) 21 起 重 机 210 211 桥式起重机 212 梁式起重机 213 电动葫芦 214 单轨起重机及单轨转辙器 215 门式起重机 216 旋臂起重机 217 壁行起重机 218 手动转臂吊车 219 其它型式起重机 (3) 22 卷
10、扬 机 (4) 23 连续运输机 230 小车式连续运输机 231 皮带运输机 232 螺旋运输机 233 斗式运输机 234 链板运输机 235 滚道运输机 236 刮板式运输机 237 振动式运输机 238 悬挂式运输机 239 其它形式运输机 (5) 24 运输车辆 240 汽 垫 车 241 牵 引 车 242 手 推 车 243 堆 垛 机 244 装 配 线 245 轨道平板车(包括宽、窄轨) 246 翻 斗 车 247 248 电 瓶 车 249 其它运输车(包括可移动的升降平台) (6) 25 移 车 250 251 252 转 车 台 253 落砂机移动罩 254 255 2
11、56 257 258 259 其它移车设备(如转盘) (7) 26 升 降 机 260 261 料斗式升降机 262 263 264 小型杂物电梯 265 翻斗式加料机 266 爬式加料机 267 过渡料车 268 单轨加料机 269 (8) 27 (9) 28 气力输送 280 气力输送装置 281 气力输送用鼓风机 282 气力输送用真空泵 283 气力输送空气压缩机 284 发 送 器 285 卸 料 器 286 分离器、锁气器 287 操纵阀、换向阀及调节阀 288 289 其它气力输送设备 (10) 29 起重运输附属机械 290 给 料 机 291 定 量 器 292 料斗开关 2
12、93 气动推杆及气动汽缸 294 吊桶、料斗 295 296 297 298 299 附件D 木工、铸造设备类 (1) 31 木工机械 310 木工加工生产线 311 木工锯床 312 木工刨床 313 木工钻床、打孔机、榫槽机 314 木工车床 315 木工铣床 316 木工磨光机 317 刃具修理设备 318 地板辊漆 319 其它木工机械 (2) 32 铸造设备 320 321 造型与制芯设备 322 砂处理设备 323 落砂设备 324 清理设备 325 送砂机、库 326 327 材料准备设备(如材料磨碎设备、涂料搅拌、金属 材料破碎、金属屑处理设备等) 328 特种铸造设备(如熔模
13、铸造、压力铸造、离心铸造 等) 329 其它铸造设备(如钢、铁水包、铁丸铸造设备、生产 用具及器具等) 附件E 水暖通风及电气设备类 (1) 40 给排水设备 400 401 给水方面的设备 402 热水供应方面的设备 403 给水处理的设备 404 冷却水方面的设备 405 工业废水排水方面的设备 406 生活污水排水方面的设备 407 雨水排水方面的设备 408 废水处理的设备(另见90类) 409 (2) 41 采暖通风空调设备 410 411 采暖设备 412 413 空调设备 414 415 通风设备 416 417 制冷设备 418 消声设备 419 (3) 42 管道部分 420
14、 热力管道 421 压缩空气管道 422 煤气管道 423 保护气体管道 424 氧气管道 425 乙炔管道 426 上水管道 427 下水管道 428 通 风 管 429 其它及管道支架 (4) 43 除尘设备 430 重力除尘设备 431 干式旋风除尘设备 432 湿式除尘设备 433 洁 净 室 434 袋式除尘器 435 电除尘设备 436 超声波除尘设备 437 438 气体过滤器 439 其它除尘设备 (5) 44 测试技术自动化和微处理机在生产工艺方面的应 用 440 在机械加工方面的应用 441 在铆焊冷作方面的应用 442 在装配工艺方面的应用 443 在产品或部件测试方面的
15、应用 444 在铸造方面的应用 445 在锻造方面的应用 446 在热处理方面的应用 447 在电镀方面的应用 448 在木材加工方面的应用 449 (6) 45 自动化和微处理机在仓库运输水暖空调方面的应 用 450 在机械化运输方面的应用 451 在炉子生产方面的应用 452 在仓贮管理方面的应用 453 在采暖工程方面的应用 454 在通风除尘方面的应用 455 在空调制冷方面的应用 456 在给水处理方面的应用 457 在废水处理方面的应用 458 行车微机控制 459 (7) 46 自动化和微处理机在动力供应方面的应用 460 在供电方面的应用 461 在照明方面的应用 462 在蒸
16、汽供应方面的应用 463 在氧气供应方面的应用 464 在乙炔气供应方面的应用 465 在煤气供应方面的应用 466 在压缩空气供应方面的应用 467 468 469 在其它气体供应方面的应用 (8) 47 电子计算机在工业、设计和管理工作方面的应用 470 在设计计算方面的应用 471 在设计绘图方面的应用 472 在计划管理方面的应用 473 在技术管理方面的应用 474 在情报档案检索方面的应用 475 在工业控制方面的应用 476 477 478 479 (9) 48 电气设备 480 481 高压开关柜、屏 482 低压开关柜、屏 483 机械化运输联锁控制屏 484 冲天炉电气控制
17、 485 486 487 488 489 (10) 49 弱 电 490 检 测 器 491 供电式交换机 492 自动电话交换机 493 火 警 494 495 496 497 电 器 箱 498 499 附件F 其它机械设备 (1) 50 500 管子X光拍片探伤室 501 轴 类 502 移门、开窗机构及大门 503 涡轮减速器 504 翻转机构 505 行星减速器 506 清 洗 机 507 涂 油 机 508 拆 卸 机 509 压 纸 机 (2) 51 燃油设施及油处理机械 510 511 离心分离器 512 滤 油 机 513 油棉压机 514 油再生装置 515 贮油罐、箱 5
18、16 油加热器及油过滤器 517 518 加油装置 519 其它油处理机械 (3) 52 (4) 53 破碎机械 (5) 54 (6) 55 (7) 56 精密度量设备 560 561 精密度量设备 562 微机控制 563 564 565 566 G 动能发生设备类 (1) 60 (2) 61 氧气站设备(包括氩、氮气体) 610 611 612 613 614 615 蒸馏水箱 616 储气罐、瓶 617 618 充氧设备及其维修设备(如阀门拆装机等) 619 其它氧气设备 (3) 62 煤气站设备 620 621 煤气发生炉 622 除焦油装置 623 煤气贮气柜 624 煤气排送机和鼓
19、风机 625 干 燥 塔 626 冷 却 塔 627 洗 涤 塔 628 水煤气设备 629 煤气站其它附属设备 (4) 63 乙炔站设备 630 631 乙炔发生器 632 蓄 气 罐 633 压 气 机 634 安全装置 635 净 化 器 636 除水份装置 637 出渣设备 638 639 乙炔站其它设备 (5) 64 空气压缩站设备 640 641 空气压缩机 642 冷 却 器 643 644 蓄 气 罐 645 646 空气滤清器 647 648 649 其它空压站设备 (6) 65 二氧化碳站设备 650 651 652 653 654 655 656 657 658 659
20、(7) 66 (8) 67 锅炉房设备 670 671 锅炉(包括废热锅炉) 672 水处理设备 673 水 泵 674 除氧设备 675 分汽缸蓄热器 676 除尘设备 677 出灰出渣设备 678 预热、过热装置 679 其它设备 68 (10) 69 其它气体发生设备 690 691 氢气发生设备 692 天然气设备 693 氮气发生设备 694 氩气发生设备 695 696 697 698 699 H 油漆、电镀、热处理设备类 (1) 70 700 油漆生产线 701 喷粉生产线 702 电镀生产线 703 704 705 热处理生产线 706 石油化工容器 707 清 洗 机 708
21、 709 (2) 71 油漆设备 710 喷漆自动线 711 喷 漆 室 712 油漆混合机 713 油漆辗磨机 714 浸漆设备 715 油漆烘干设备 716 油漆前处理设备 717 电泳涂漆设备 718 喷锌设备 719 其它油漆机械 (3) 72 电镀设备 720 电镀自动线 721 镀铬工艺设备 722 镀锌工艺设备 723 镀镍工艺设备 724 镀铜工艺设备 725 电解工艺设备 726 电化表面处理设备 727 电镀前表面处理设备 728 环形生产线 729 其它电镀设备 73 工艺用槽 730 电镀工艺用槽 731 储存用槽 732 油 箱 733 734 735 736 737
22、 清 洗 槽 738 739 (5) 74 热处理设备 740 叶片淬火生产线 741 淬火设备 742 743 744 745 746 747 748 749 (6) 79 机械设备通用部件 790 791 792 793 794 各种制动器 795 液 压 缸 796 泵 装 置 797 液压油箱 798 液压集成块 799 电气箱按钮台 I 炉子设备类 (1) 80 炉子布置图 800 801 802 803 804 805 806 807 808 809 (2) 81 干 燥 炉 810 红外辐射加热烘炉 811 燃煤干燥炉 812 燃油干燥炉 813 煤气干燥炉 814 天然气干燥炉
23、 815 蒸汽干燥炉(室) 816 燃液化石油气炉 817 电气干燥炉(室) 818 木材油漆干燥室 819 其它干燥炉(箱) (3) 82 热处理炉 820 821 燃煤热处理炉 822 燃油热处理炉 823 燃煤气热处理炉 824 燃天然气热处理炉 825 燃石油液化气热处理炉 826 电加热热处理炉 827 炉排支座(翻转装置) 828 829 其它热处理炉 (4) 83 加 热 炉 830 831 燃煤加热炉 832 燃油加热炉 833 燃煤气加热炉 834 燃天然气加热炉 835 燃石油液化气加热炉 836 电气加热炉 837 838 839 其它加热炉（箱） (5) 84 熔 化
24、炉 840 冲天炉及前炉 841 有色金属熔炉 842 843 844 845 846 847 848 849 其它熔炼设备 (6) 85 电 炉 850 851 室式电炉 852 台车式及贯通式电炉 853 井式电炉 854 盐浴式电炉 855 电热干燥箱 856 电加热炉 857 真空电炉 858 热处理自动线 859 其它电炉 (7) 86 860 861 862 燃烧管路 863 加热装置 864 865 866 电热装置 867 868 869 (8) 87 870 871 机运加料机 872 冲天炉除尘 873 874 874 875 876 877 878 879 (9) 88
25、89 钢锭缓冷罩 J 三废治理和利用类 (1) 90 废水治理和利用设备 900 901 酸碱废水治理和利用 902 电镀废水治理和利用 903 油漆废水治理和利用 904 含油废水治理和利用 905 煤气站废水治理和利用 906 电加工废液处理和利用 907 含泥废水处理和利用(包括污泥、脱水设备) 908 放射性废水处理 909 印 染 (2) 91 废气治理和利用设备 910 911 凝聚法处理设备 912 吸附和脱附设备 913 吸收和解吸设备 914 燃烧法处理设备 915 药物中和法处理设备 916 917 918 919 (3) 92 废渣治理和利用 920 921 切削铁屑处理和利用设备 922 非铁金属废屑处理和利用设备 923 废油处理和再生设备 924 非金属固体废物处理设备 925 926 927 垃圾焚烧设备 928 929 (4) 93 余热利用设备 930 烟气余热 931 932 933 934 935 936 937 938 939
