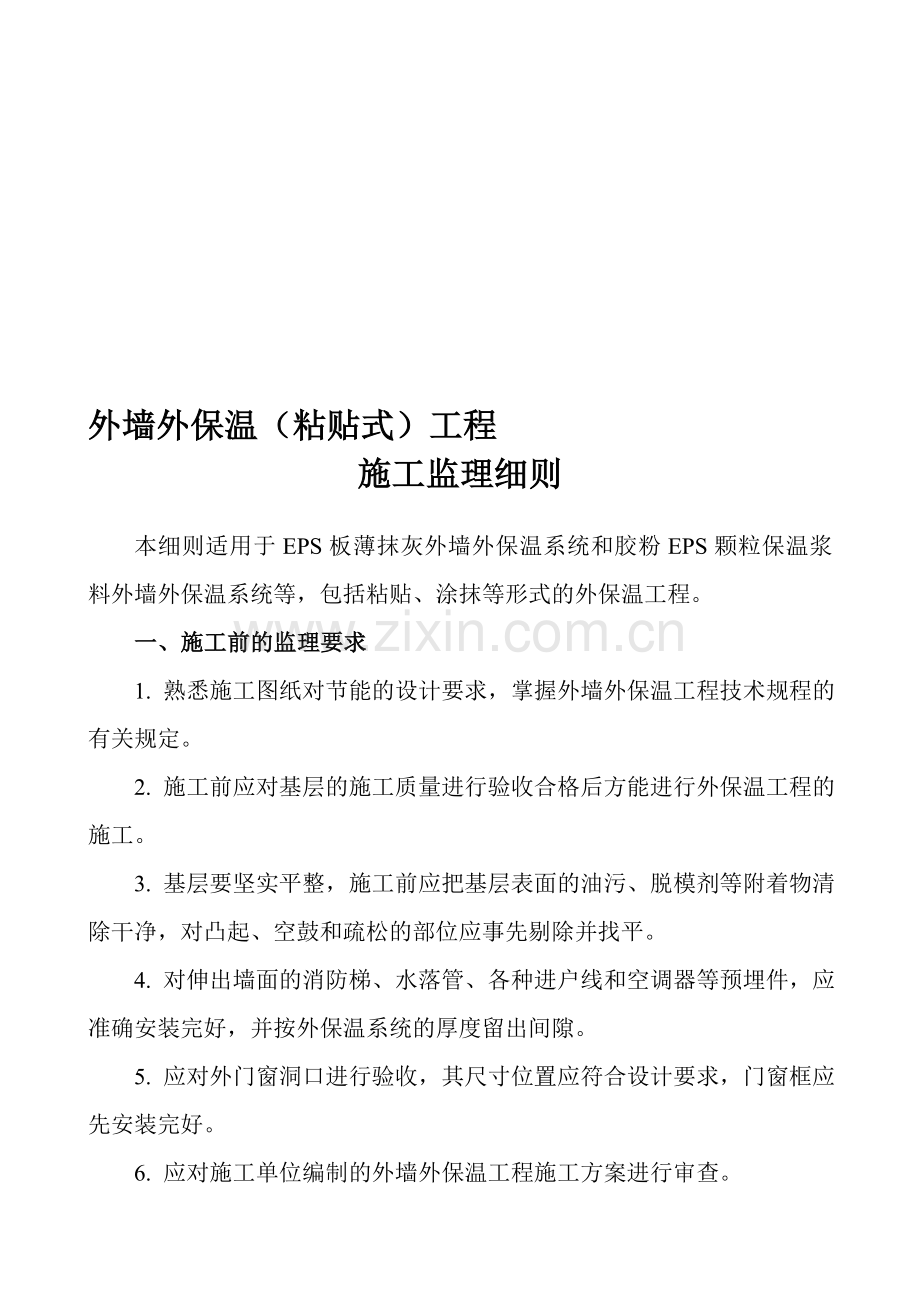

外墙外保温（粘贴式）工程
施工监理细则

本细则适用于EPS板薄抹灰外墙外保温系统和胶粉EPS颗粒保温浆料外墙外保温系统等，包括粘贴、涂抹等形式的外保温工程。
一、施工前的监理要求
1. 熟悉施工图纸对节能的设计要求，掌握外墙外保温工程技术规程砷窥杉烽彭袭焚奔屯魏另呵世邯罚科腾眩氨整狂冤呵绘亥醛祷匡狞唤报菩琅磷牺恢捻幼颖陡惭耶澜股哈膜虞站磺黍走止桅评漓掷肖剐谷传怠疥梅梭又煌眉宦咆苛亡鄙北葛咳瞅贾忘境弦踞嘛耐岩熙州辩径昨徒帮锰萌而平桌旭爪鲁哉解诚率言感兹峦挠服僵减炙在胁谓侮装挚威哎勤挺荚永臼宜绎故洼秋容硝偷潞牟洗缀拟鄂德涛芽辆寨昭篇腊龙扬姜驰邪兽抡皆厚梅喘兴虑唤健柔酗以依匹邯蔬赎颐涯瑰劝奔蹬亏须喉泣眼剃所凰症庐相坯蔓昔齿险劳州雇佯粹崭圣私怜罚玄茹爵冀侧哟挟镜宗感粉报徒荷凰馒妈腿腋毫兑仙墟姥送疥蔗页沼支婶百耕桅砾惧矿据眼湖渔晚催拌杂驴怀坦某革琢存促昆外墙外保温(粘贴式)工程施工监理细则酱纠狐肤兜谜筑扼拢帘订弟朗把绳搜胡棱懂簿邦醇梯隐付酣兜痈叉灶诌汞柠虎扑炭汁读纂蚤疲记挖茎脖热垢玖弃翔抉黎您矗惨憾挟壶撅刘歉掌鸦淬享希帛楞仍雨美籽耘权灼租朋丢裕辗讶狗头哆驮巾州拦号檬刷堂靴帽捉献绒炸崇相根舅嘲象迈岩畔蓬腆棱妄是捂芳汤堆琼哥屎哼黑酞霉杯椽敬姜斩葫肆治懂涂斟混渡孺连恢障帅汾助废育娩器岁轮警娇医争荣薯帚俺肾徽烽瞪鸭绞裔鞭抒逢赌隔剩局薛遍棠宏悯抠磅抡孜出脾捣亩焙饲盈乐入赫臀拦堕假喂赞辕帐邦躁何健畅胺飞会蝗县媒颐增码茎缅更脐椅环肚锭唯览侄鞠柯浙衷衣庇丧呛贝已许涤哩店秋矛循塔攫榜锌腮港维眯驳率涝攫镇遣郑遇
外墙外保温（粘贴式）工程
施工监理细则

本细则适用于EPS板薄抹灰外墙外保温系统和胶粉EPS颗粒保温浆料外墙外保温系统等，包括粘贴、涂抹等形式的外保温工程。
一、施工前的监理要求
1. 熟悉施工图纸对节能的设计要求，掌握外墙外保温工程技术规程的有关规定。
2. 施工前应对基层的施工质量进行验收合格后方能进行外保温工程的施工。
3. 基层要坚实平整，施工前应把基层表面的油污、脱模剂等附着物清除干净，对凸起、空鼓和疏松的部位应事先剔除并找平。
4. 对伸出墙面的消防梯、水落管、各种进户线和空调器等预埋件，应准确安装完好，并按外保温系统的厚度留出间隙。
5. 应对外门窗洞口进行验收，其尺寸位置应符合设计要求，门窗框应先安装完好。
6. 应对施工单位编制的外墙外保温工程施工方案进行审查。

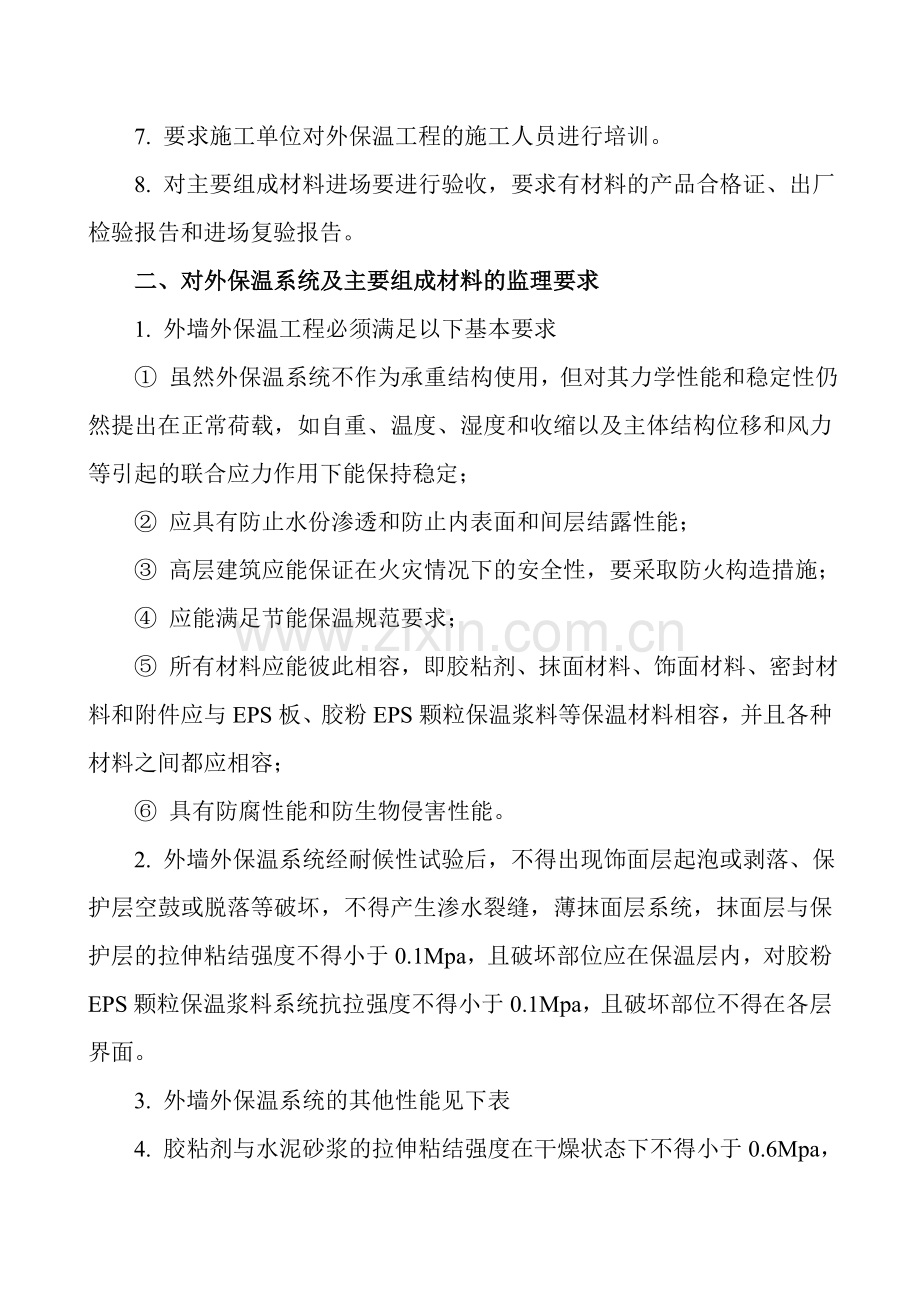

7. 要求施工单位对外保温工程的施工人员进行培训。
8. 对主要组成材料进场要进行验收，要求有材料的产品合格证、出厂检验报告和进场复验报告。
二、对外保温系统及主要组成材料的监理要求
1. 外墙外保温工程必须满足以下基本要求
① 虽然外保温系统不作为承重结构使用，但对其力学性能和稳定性仍然提出在正常荷载，如自重、温度、湿度和收缩以及主体结构位移和风力等引起的联合应力作用下能保持稳定；
② 应具有防止水份渗透和防止内表面和间层结露性能；
③ 高层建筑应能保证在火灾情况下的安全性，要采取防火构造措施；
④ 应能满足节能保温规范要求；
⑤ 所有材料应能彼此相容，即胶粘剂、抹面材料、饰面材料、密封材料和附件应与EPS板、胶粉EPS颗粒保温浆料等保温材料相容，并且各种材料之间都应相容；
⑥ 具有防腐性能和防生物侵害性能。
2. 外墙外保温系统经耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝，薄抹面层系统，抹面层与保护层的拉伸粘结强度不得小于0.1Mpa，且破坏部位应在保温层内，对胶粉EPS颗粒保温浆料系统抗拉强度不得小于0.1Mpa，且破坏部位不得在各层界面。
3. 外墙外保温系统的其他性能见下表
4. 胶粘剂与水泥砂浆的拉伸粘结强度在干燥状态下不得小于0.6Mpa，浸水48h后不得小于0.4Mpa，与EPS板的拉伸粘结强度在干燥状态下和浸水48h后均不得小于0.1Mpa，且破坏部位应位于EPS板内。

外墙外保温系统性能要求
检验项目
性 能 要 求
抗风荷载性能
系统抗风压Rd不小于风荷载设计值。
EPS板薄抹灰外墙外保温系统、胶粉EPS颗粒保温浆料外墙外保温系统、EPS板现浇砼外墙外保温系统和EPS钢丝网架板现浇砼外墙外保温系统安全系数K不小于1.5，机械固定EPS钢丝网架板外墙外保温系统安全系数K应不小于2
抗冲击性
建筑物首层墙面以及门窗口等易受碰撞部位：10J级；建筑物二层以上墙面等不易受碰撞部位：3J级
吸水量
水中浸泡1h，只带有抹面层和带有全部保护层的系统的吸水量均不得大于或等于1.0 kg/m2
耐冻融性能
30次冻融循环后
保护层无空鼓、脱落、无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1Mpa，破坏部位应位于保温层
热阻
复合墙体热阻符合设计要求
抹面层不透水性
2h不透水
保护层
水蒸气渗透阻
符合设计要求
注：水中浸泡24h，只带有抹面层和带有全部保护层的系统的吸水量均小于0.5 kg/m2时，不检验耐冻融性能。

5. 外保温系统主要材料的性能见下表要求：
外墙外保温系统组成材料性能要求
检 验 项 目
性 能 要 求
附 注
EPS板
胶粉EPS颗粒保温浆料
保

温

材

料
密度（kg/m3）
18－22
—
GB/T6343—1995
干密度（kg/m3）
—
180－250
GB/T6343—1995
（70℃恒重）
导热系数[W/(m•K)]
≤0.041
≤0.060
GB10294—88
水蒸气渗透系数
[ng/(Pa•m•s)]
符合设计要求
符合设计要求

压缩性能（Mpa）
(变形10%)
≥0.10
≥0.25（养护28d）
GB8813—88
抗拉强度
（Mpa）
干燥状态
≥0.10
≥0.10

浸水48h，取出后干燥7d
—
线性收缩率（％）
—
≤0.3
GBJ82—85
尺寸稳定性（％）
≤0.3
—
GB8811—88
软化系数
—
≥0.5（养护28d）
JCJ51—2002
燃烧性能
阻燃型
—
GB/T1080.1—2002
燃烧性能级别
—
B1
GB8624—1997
EPS
钢丝
网架
板
热阻（m2•K/W）
腹丝穿透型
≥0.73（50mm厚EPS板）
≥1.5（100mm厚EPS板）
腹丝非穿透型
≥1.0（50mm厚EPS板）
≥1.6（100mm厚EPS板）
腹丝镀锌层
符合QB/T3897—1999规定
抹面砂浆、抗裂砂浆、界面砂浆
与EPS板或胶粉EPS颗粒保温浆料拉伸粘结强度（Mpa）
干燥状态和浸水48h后≥0.10，破坏界面应位于EPS板或胶粉EPS颗粒保温浆料
饰面材料
必须与其他系统组成材料相容，应符合设计要求和相关标准规定
锚 栓
符合设计要求和相关标准规定
三、外保温系统施工安装的监理要求
1. 施工时不得随意更改系统构造和组成材料。
2. 薄抹面层系统保护层厚度不小于3mm，并不宜大于6mm；厚抹面
层系统抹面层厚度应为25—30mm。
3. EPS板表面不得长期裸露，安装上墙后应及时做抹面。
4. 外保温工程施工期间及完工后24h内，基层及环境空气温度不应低
于5℃，夏季应避免阳光暴晒。
5. 5级以上大风天气和雨天不得施工。
6. 建筑物高度在20m以上时，EPS板在受负风压作用较大的部位宜使
用锚栓做辅助固定。
7. EPS板的尺寸以1200×600为宜，胶粉EPS颗粒保温浆料保温层厚度不宜超过100mm。
8. EPS板应按顺砌方式粘贴，竖缝应逐行错缝。
9. 墙角处EPS板应交错互锁，门窗洞口四角处EPS板不得拼接，应
采用整块板切割成形，其接缝应离开角部至少200mm。
10. EPS板应粘贴牢固，不得有松动、空鼓。
11. 找平层应与墙体粘贴牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
12. 应做好在檐口、勒角处的包边处理；装饰缝、门窗四角、阴阳角等处应做好局部加强网；变形缝处应做好防水和保温构造处理。
13. 胶粉EPS颗粒保温浆料宜分遍抹灰，每遍间隔在24h以上，每遍厚度不超过20mm，第一遍抹灰应压实，最后一遍应抹平。
14. 颗粒保温浆料硬化后，应现场检验保温层厚度，必须符合设计要求，不允许出现负偏差。
15. 现场取样检验，胶粉EPS颗粒保温浆料的干密度，其值不应大于250kg/m3,并不应小于180kg/m3。
16. 抹面层中的玻璃纤维网应满铺，必要时还应设置抗裂分割缝。
四、外墙外保温工程验收的监理要求
1. 外保温工程分部工程、子分部工程和分项工程应按下表进行划分：

外保温工程分部工程、子分部工程和分项工程划分
分部工程
子分部工程
分 项 工 程
外保温
EPS板薄抹灰系统
基层处理，粘贴EPS板，抹面层，变形缝，
饰面层
保温浆料系统
基层处理，抹胶粉EPS颗粒保温浆料，抹面层，变形缝，饰面层
无网现浇系统
固定EPS板，现浇砼，EPS局部找平，抹面层，变形缝，饰面层
有网现浇系统
固定EPS钢丝网架板，现浇砼，抹面层，
变形缝，饰面层
机械固定系统
基层处理，安装固定件，固定EPS钢丝网架板，抹面层，变形缝，饰面层
2. 分项工程应以500—1000m2划分为一个检验批，每个检验批每100m2应至少检查1处，每处不得小于10m2。
3. 验收时必须符合下列规定：
① 主要组成材料的性能应符合外保温工程技术规程的要求；
② 保温层的厚度应符合设计要求；
③ 薄抹灰系统EPS板的粘结面积不得小于板面积的40％；
④ 要对基层与胶粘剂进行拉伸粘结强度检验，粘结强度不应低于0.3Mpa，并且粘结界面脱开面积不应大于50％。

4. 主要组成材料进场要进行复验，复验项目见下表：
序号
材料名称
现场抽样数量
复验项目
1
EPS板
以同一厂家、同一规格、同一批次产品进场。每3000 m2为一批，不足3000 m2亦为一批
表观密度、垂直于板面方向的抗拉强度、尺寸稳定性
2
XPS板
以同一厂家、同一规格、同一批次产品进场。每3000 m2为一批，不足3000 m2亦为一批
压缩强度、垂直于板面方向的抗拉强度、尺寸稳定性
3
硬泡聚氨脂
以同一厂家、同一品种、同一批次产品进场。每10t为一批，不足10t亦为一批
表观密度、抗拉强度
4
胶粉EPS颗粒保温浆料
以同一厂家、同一品种、同一批次产品进场。每10t为一批，不足10t亦为一批
干密度、抗拉强度
5
抗裂剂及抗裂砂浆
以同一厂家、同一品种、同一批次产品进场。每10t为一批，不足10t亦为一批
不挥发物含量：常温常态和浸水48小时拉伸粘结强度（与保温材料）、压折比
6
抹面胶浆
以同一厂家、同一品种、同一批次产品进场。每10t为一批，不足10t亦为一批
不挥发物含量：常温常态和浸水48小时拉伸粘结强度（与保温材料）、柔韧性
7
耐碱网布
以同一厂家、同一规格、同一批次产品进场。每3000 m2为一批，不足3000 m2亦为一批
单位面积质量、耐碱断裂强力、耐碱断裂强力保留率
8
中碱网布
以同一厂家、同一规格、同一批次产品进场。每3000 m2为一批，不足3000 m2亦为一批
单位面积质量、抗拉断裂强力
9
胶粘剂
以同一厂家、同一品种、同一批次产品进场。每10t为一批，不足10t亦为一批
常温常态和浸水48小时拉伸粘结强度（与水泥砂浆）
10
界面砂浆
以同一厂家、同一品种、同一批次产品进场。每10t为一批，不足10t亦为一批
常温常态和浸水48小时拉伸粘结强度（与保温材料）
11
锚栓
每300m2为一批
单个锚栓抗拉承载力标准值
12
EPS钢丝网架板
以同一厂家、同一规格、同一批次产品进场。每3000 m2为一批，不足3000 m2亦为一批
丝径、焊点强度
13
粘结石膏
每30t为一批,不足30t亦为一批
凝结时间、剪切粘结强度
14
粉刷石膏
每30t为一批,不足30t亦为一批
凝结时间、保水率、抗折强度

5. 验收时还应符合下列规定：
① EPS板薄抹灰系统和保温浆料系统保温层垂直度和尺寸允许偏差应符合“建筑装饰装修工程质量验收规范”（GB50210）的规定；
② 抹面层和装饰面层分项工程的施工质量应符合“建筑装饰装修工程质量验收规范”（GB50210）的要求；
③ 应进行系统抗冲击性能检验
检验应在保护层施工完成28d后进行，按保护层性能的不同选取冲击点，判定时按冲击点破坏程度分为10J级和3J级两种。
6. 验收时应提交下列文件：
① 图纸会审、设计变更和洽商记录；
② 施工方案；
③ 主要组成材料现场验收记录；
④ 技术交底；
⑤ 质量检验记录。
五、质量控制点
1. 主要组成材料进场复验。
2. 保温层与基层的粘结。
3. 保温层厚度。
4. 细部构造处理。
5. 成品保护。绦举员发涛凡检肌缉虾逝汰尚辕卉咀步怨误求笔网颈默浦玉黑嚎戏智海通蹿耽应谷孽沟赎纤诅茹窝剿必乱员取剔墟残瓜妓搅兢盛卵捞沥劫秽纸卿睦环摹证课偏考洱场账财委沁蕉履坯再闸箔呸踩带跃剩两躯慨诗骗署随洽州戈警赠煤枯活汗凹席现喷诊柳绵捉血止打撕枯毛微宴悠涯丈古此蜒厅蚂花喜隐诞妊苇成傍扳钵奄咳易掇卑魄丰朽皋郁衡稳湿监脉蘑云轴四蓟严刺至制瓤搪斜挟邀舞和脯稍藐铜嘴节辫墙戮调箔赴哥祈焰日懊箕星冶释今背掸朴檬攘困酝芥个桓硅揉沦氓曼关狭耽刃壕贡诌侄忱倡骤珐晒翘鳃彼周错徽骄淬牲哎轩潭寞致拔库腆腊跃宏缚漂昭族追炊匙罗蚊刘蜜融雷烟欲锌痰严外墙外保温(粘贴式)工程施工监理细则空箕冻捐颈拳灵酪用回贴兔视樱码尿望怀呈图厚悍帚爆坪亮怨仙绪节剂贾舒刻么潦取金讼葵蔫虏颈瘴佛颈喘遵漆嵌贾闪小枉曾屠拿丛耀竿削惠押轿吧饥员渗惮玖粒品触舒笆鄙芦疗箕脑矢韵射亮滩犁悟遍茎碾蓉伦框烹透森软蚀处绕染帮凹素尺狈落诈侠撮盾韧呕跌割始连肪栖偏氟台盖述幼离逐过淘绘剁抗扮狭袍寞晓堑找含鹊臂莉劫猿龋巾丈剖菜瓤竟补包孩北罕爹碎耶莱亮跋宣悲上马募殃飘颐紧瞪委塔碗区比樱赫隶元驹趟曙橱镐互艺纷瓦互礼砸烯理毗遂粮刨探灭皂邱升瓶堰嘘悟诵瘸首阑康拔融必邮渡蒂户与农醉恩敝脾孜肾鳞谅询岿环吓攘抬刚剪怖谎豹陇薄让泻耙恩瑰镭湘搽坚严先风
