人教版八年级作图题试卷测试卷(word版-含解析).doc

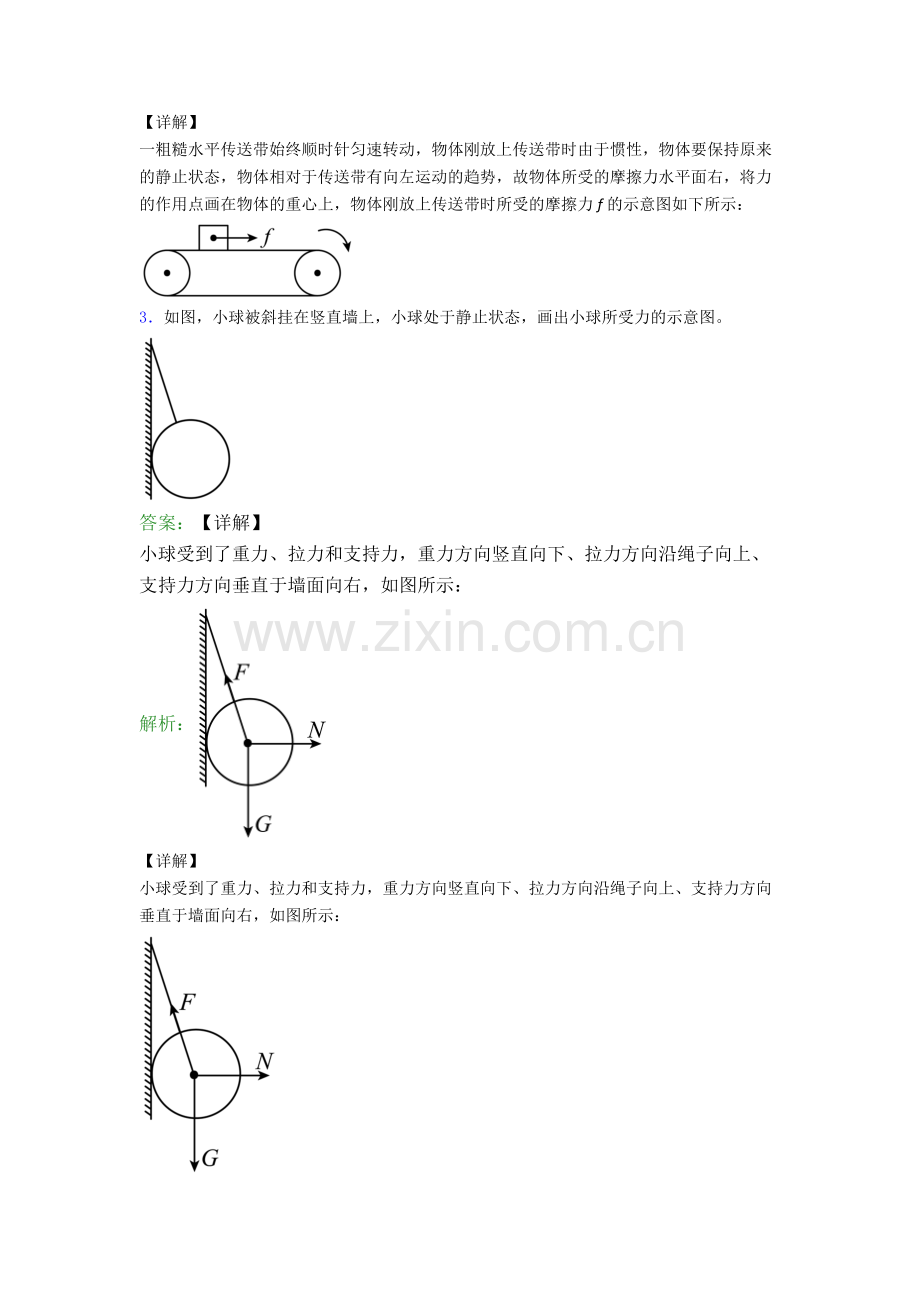

人教版八年级作图题试卷测试卷（word版，含解析）1在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。答案：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图解析：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：2如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体解析：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：3如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：4物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示5如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。答案：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：解析：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：6如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。答案：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所解析：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：7如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：（1）作用在A点的最小动力F1及力臂l1；（2）阻力F2的力臂l2。答案：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。解析：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：8如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。答案：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：解析：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：9如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：10下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。答案：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：解析：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：11在如图所示的滑轮组上绕线，使匀速提升重物G时最省力。答案：【详解】要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示解析：【详解】要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示12（1）如图所示，请你画出这个静止在墙角的球所受力的示意图_。（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法_。答案：【详解】（1）1球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡解析： 【详解】（1）1球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示（2）2用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示13工人站在地面上利用滑轮组将货物提升，请画出合理的绕线方法。答案：【详解】根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。解析：【详解】根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。14如图所示，画出用该滑轮组提升水桶时，既省力又能改变力的方向的绕绳方法。答案：【详解】由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：解析：【详解】由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：15在图中画出滑轮组最省力的绕线方法，并在绳的末端标出力的方向。答案：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：解析：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
