《水利工程施工》课程设计说明书

1 前言
根据培养计划和《水利工程施工》教学大纲的规定，水利水电工程专业的学生有一周半的《水利工程施工》课程设计。课程设计的主要目的是巩固和掌握课堂所学知识，培养学生运用本课程的知识解决实际问题的能力。本次课程设计的主要内容是水利水电工程施工截流设计。
2 基本资料
大渡河上某水电工程采用单戗立堵进占，河床的剖面图见图1。戗堤处水位~流量关系见表1和图2。戗堤端部边坡系数n=1，截流戗堤两侧的边坡为1:1.5。截流材料采用当地的中粒黑云二长花岗岩，容重为26KN/m3。该工程采用左右岸各布置一条导流洞导流，左、右导流隧洞联合泄流的上游水位和泄流流量关系见表2和图3。

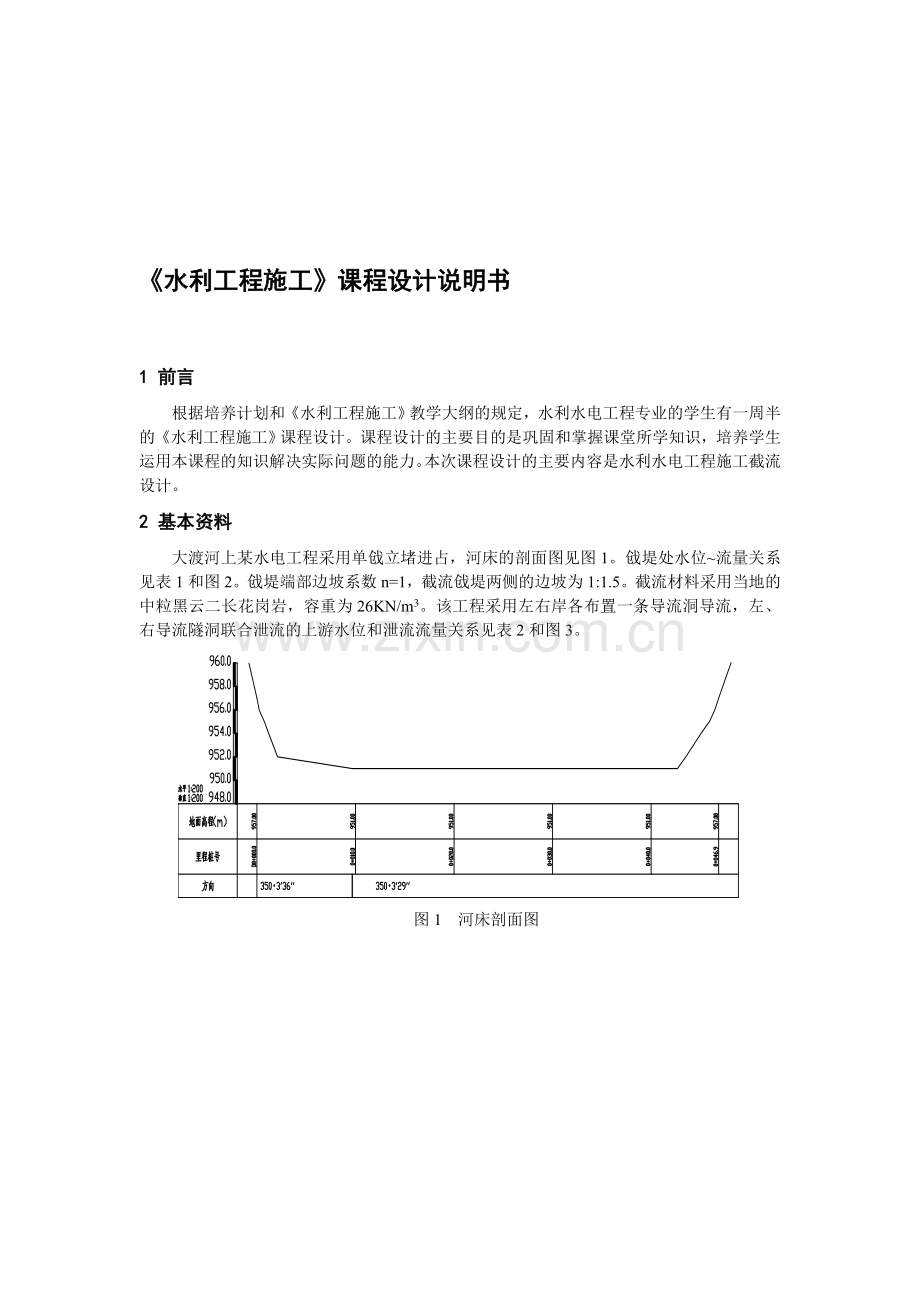

图1 河床剖面图

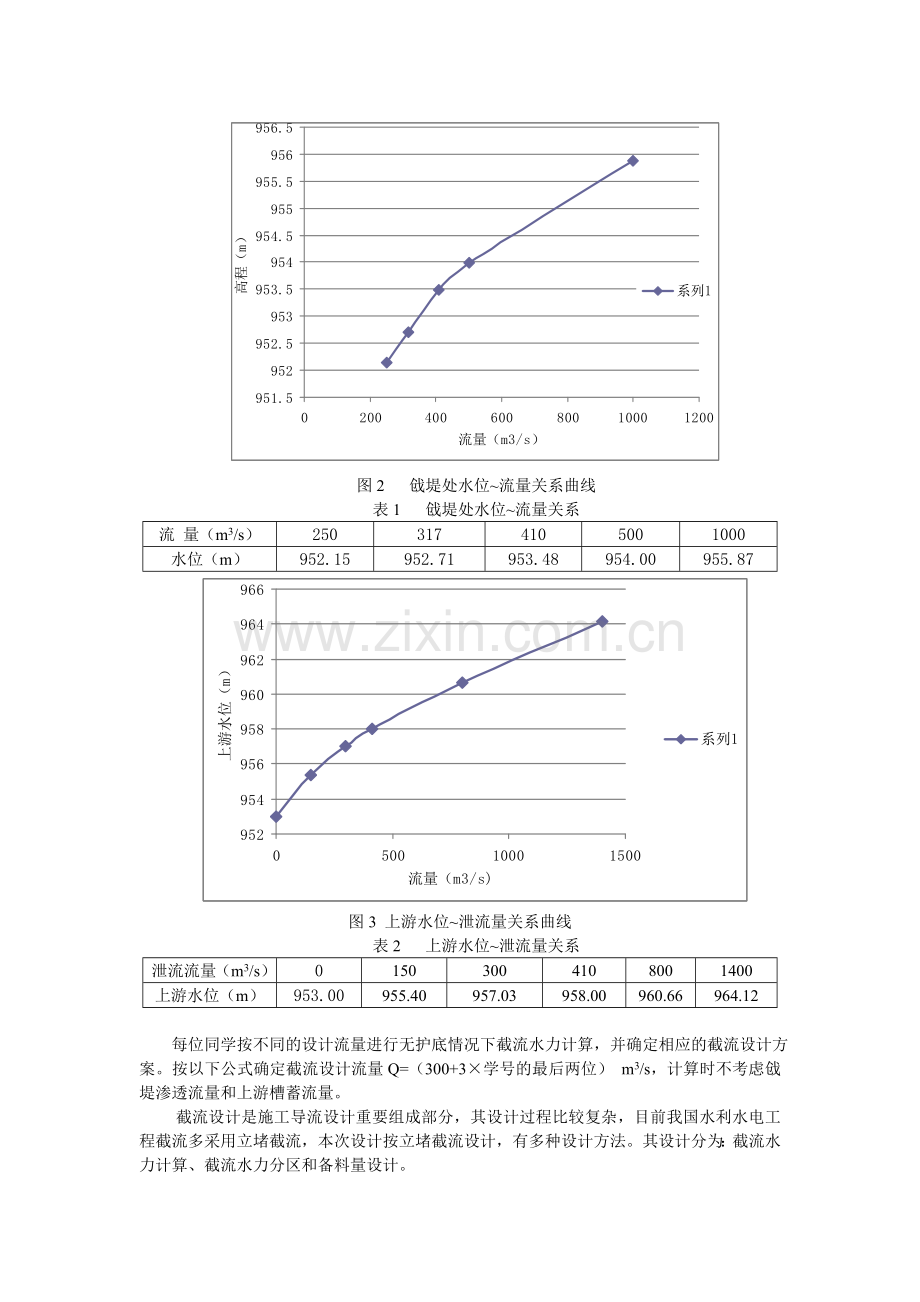

图2 戗堤处水位~流量关系曲线
表1 戗堤处水位~流量关系
流 量（m3/s）
250
317
410
500
1000
水位（m）
952.15
952.71
953.48
954.00
955.87

图3 上游水位~泄流量关系曲线
表2 上游水位~泄流量关系
泄流流量（m3/s）
0
150
300
410
800
1400
上游水位（m）
953.00
955.40
957.03
958.00
960.66
964.12

每位同学按不同的设计流量进行无护底情况下截流水力计算，并确定相应的截流设计方案。按以下公式确定截流设计流量Q=（300+3×学号的最后两位） m3/s，计算时不考虑戗堤渗透流量和上游槽蓄流量。
截流设计是施工导流设计重要组成部分，其设计过程比较复杂，目前我国水利水电工程截流多采用立堵截流，本次设计按立堵截流设计，有多种设计方法。其设计分为：截流水力计算、截流水力分区和备料量设计。
截流设计流量的确定，通常按频率法确定，也即根据已选定的截流时段，采用该时段内一定频率的某种特征流量值作为设计流量。一般地，多采用截流时段5%～10％的月平均或者旬平均流量作为设计标准。
截流的水力计算中龙口流速的确定一般采用图解法（详细见《水利工程施工》P39~42），以下对于图解法及图解法的量化法----三曲线法做如下介绍。
3 截流的水力计算
3.1图解法
抛石截流计算的主要任务是确定抛投体的尺寸和重量，而抛投块的稳定计算国内外广泛采用的是伊兹巴什公式，即
---《水利工程施工》P41-----（1）
符号意义说明见P41
合龙中截流设计流量的组成：
一般情况下，截流设计流量Q0由四部分组成
Q0= Q+ Qd+ Qs+ Qac (2)
式中 Q——龙口流量；
Qd——分流量（分流建筑物中通过的流量）；
Qs——戗堤渗透流量；
Qac——上游河槽中的调蓄流量。
如Qac Qs不计算，则有：
Q0= Q+ Qd------------- ----------(3)
龙口泄水能力计算按照宽顶堰公式计算：
------------(4)
式中 ——流量系数
当，为淹没流，
当，为非淹没流，
——龙口平均过水宽度
梯形断面：
三角形断面：
——龙口上游水头
梯形断面：
三角形断面：
其中 ——龙口上下游水位差
——戗堤高度
——戗堤端部边坡系数，取
——龙口上游水位
——河道底板高程
由连续方程可得龙口流速计算公式为 ： -
淹没流时：，——龙口底板以上的下游水深
非淹没流时：，——龙口断面的临界水深
即淹没出流时：
对于梯形断面：
对三角形断面：。
非淹没出流时：
对于梯形断面：
对三角形断面：；
图解法截流水力计算步骤：
为绘制曲线方便，可不考虑上游河床调蓄流量和戗堤渗流量。计算按照如下步骤进行
（1）绘制分流曲线。
（2）绘制龙口泄水曲线。
（3）按照图解法求出几组相应的，，和值，并绘制曲线簇。
（4）判断流态，求水深。
（5）按照计算合龙过程中的断面平均流速
（6）列表计算截流过程中的诸水力参数，如上下游落差Z，龙口平均流速v等。
确定抛投块最大粒径，计算出流速分区。

3.2三曲线法计算龙口流速
推导龙口流速公式分两步进行。先推导龙口流速与上下游落差的关系，然后再推导龙口流速与龙口宽度的关系。在推导公式之前，先对计算断面进行假定：C—C断面为龙口流速计算断面，并假设出现淹没流时，该断面水位与下游水位相同，若出现非淹没流，C—C断面水深为临界水深。
（一）龙口流速V与上下游落差Z的关系
在立堵截流过程中，龙口断面由梯形断面逐渐过渡到三角形断面，水流流态又从淹没流过渡到非淹没流。下面，将龙口流速分别按淹没流、梯形非淹没流以及三角形非淹没流推导流速公式。
1）流速V1。C—C断面落差与下游落差Z相同，则C—C断面淹没流流速为：
（5）
式中——流速系数， =0.85~0.95；
Z——下游落差。
2）梯形断面非淹没流
（6）
由于，令，则上式可写为

式中ZC——C—C断面临界落差；
H——上游水头（护底顶部高程以上）；
Y——相对临界落差的平方根，按下式计算：
（7）

式中 ——C—C断面动能修正系数。常取 =1.0；
Q——龙口流量，按（2）式计算；
n——戗堤端部边坡系数。
其余符号同前。
3）三角形断面非淹没流
（8）
由（5）~（8）式可绘制V~Z曲线（图4）。由（5）式可绘淹没流V~Z线（曲线①）。由（6）和（7）式，可绘梯形断面非淹没流V~Z线（曲线②）。由（8）式可绘实际断面非淹没流V~Z线（曲线③）。显然，曲线①是一条上升曲线，曲线③是一条下降曲线，曲线②是先上升而后下降。这是由于y随Z的增加而减小，对于矩形断面，；对于三角形断面，，随着戗堤进占到三角形断面（Z增加），y将减小到。

图4 最大流速出现规律
三条曲线有三种组合方式：当三条曲线相交于一点时（图4a），最大流速Vmax出现在三角形断面刚形成时；当曲线②在C点之下时，Vmax出现在梯形断面（图4b）；当曲线在A点之上时，Vmax出现在三角形断面形成之后（图4c）。
A是曲线①和曲线②的交点；
B是曲线②和曲线③的交点；
C点为曲线①和曲线③的交点；
走线（1）图OCD (2)OABD（3）OCD。
（二）龙口宽度B与V和Z的关系
1）梯形断面淹没流。由图5a所示，由几何关系和水力学关系可知

图5 龙口宽度计算草图
（9）
式中 HB ——护底以上戗堤高度，其余符号同前。
2）形断面非淹没流（图5b）
（10）
式中 b——龙口底部宽度。按下式计算：

3）三角形断面淹没流 （图5c）
（11）
4）三角形断面非淹没流（图5d）

由于
因此 （12）
（三）Vmax出现位置的判断 （图4）
设曲线1和曲线2的交点为A，相应的落差为ZA，曲线2和曲线3的交点为B，相应的落差为ZB，曲线1和曲线3的交点为C，相应的落差为ZC。A点称为梯形断面淹没分界点，C点称为三角形断面淹没分界点，B点称为非淹没流梯形断面与三角形断面分界点。由图4我们可以看出：
（1）当ZB＞ZC时，Vmax出现在梯形断面，流速过程线为OAEBD，OA段按V1计算，AEB段按V2计算，BD 段按V3 计算。
（2）当ZB≤ZC时，Vmax出现在三角形断面刚形成时或三角形断面形成之后，流速过程线为OCD，OC段按V1计算，CD段按V3计算，此种情况下不需计算V2。
下面来讨论ZB和ZC 的计算方法。
令V2 =V3，则有

对于三角形断面， ， 代入上式可得：
(13)
（13）式中Q为龙口流量；按（2）计算，并转化为Z的函数，则由（13）式可求出ZB。
令V1=V3，则有：

(14)
（14）式可求出ZC。
同样，ZA可令V1=V2求出，或作曲线1和曲线2，其相交点可求出ZA。
此外，当Vmax出现在三角形断面形成之后，还需求出淹没流时梯形与三角形断面分界点，此时可由图5看出
（15）
或
由于
因此 (15-1)
由（15—1）式和（2）式联立求解，即为淹没流时三角形断面刚形成时的落差。
4计算步骤
1）将已知的泄流水位关系Qd~上（上游水位）转化为Qd~Z关系，
Z=上+下（下游水位）；
2）有（2）式绘龙口流量与下游落差Q~Z关系曲线；
3）（13）和（14）式计算ZB和ZC
4）当ZBZe时，由（5）~（8）式计算V1 、V2 和V3；
当ZBZC时，由（5）和（8）式计算V1 和V3。
5）流态由（9）~（12）式按相应流态计算B值。
6）计算出流速分区，确定各区抛投块最大粒径，截流备料量。
以上各步应列表计算。
5计算成果截流设计方案
成果要求：
1.设计成果应提交：
（1）设计说明书（包含计算过程）；
（2）计算附图附表；
（3）截流设计方案图，CAD大图至少一张，用A3纸打印，应有正规图框，图中包括戗堤进占分区图、戗堤平、剖面图和截流戗堤进占分区表、截流戗堤所需抛投物料数量表、截流戗堤所需抛投物料数量表等内容。

2.成果提交时间：
第21周周三上午9点至12点，下午3点至5点半。

3.答辩方式：
每位同学按规定时间到分组表中对应的指导教师办公室现场答辩，答辩顺序按表中顺序。每人答辩时间3－5分钟，答辩机会1次。没有按时到场答辩的按缺考处理。

分组情况：见分组表
答疑老师电话：郭红民： 13972002877
蔡启龙：13997662130
燕 乔：13972608620
赵春菊：15926968661
孟永东：13972603234
王林伟：13207215616
