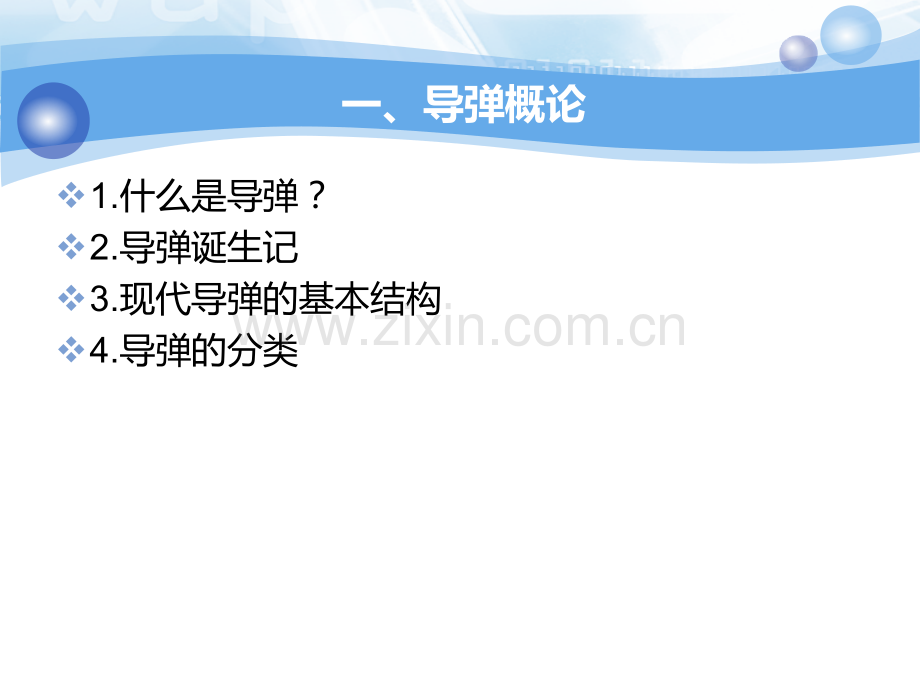

1、导弹战神之锤五院 演讲人：王腾LOGO大纲导弹概论1导弹制导23世界五大洲际导弹一、导弹概论v1.什么是导弹？v2.导弹诞生记v3.现代导弹的基本结构v4.导弹的分类1.1 什么是导弹？v导弹，是一种可以指定攻击目标，甚或追踪目标动向的飞行武器v导弹，是一种依靠制导系统来控制飞行轨迹的可以指定攻击目标，甚至追踪目标动向的无人驾驶武器v导弹，是依靠自身动力装置推进，由制导系统导引、控制其飞行路线，并导向目标的武器1.2 导弹诞生记v活塞式螺旋桨发动机v涡轮式螺旋桨发动机v涡轮风扇式发动机1.2 导弹诞生记1928年，德国人保罗施米特就开始研究冲压式喷气发动机v寿命短v振动大1.2 导弹诞生记v“
2、飞行炸弹”v1934 年，施米特和G.马德林一起提出了用这种发动机作“飞行炸弹”的方案，而且于1939年做 出了样机，射程短，精度低，成本高v1926年，36岁的“火箭之父”戈德达制造了第一台小型液体火箭并试射成功1.2 导弹诞生记v1935年，佩内明德试验场v导弹之父：冯.布劳恩1.2 导弹诞生记v在1942年12月24日，v-1导弹首次成功地进行了飞行试验vV-Vergelrung(复仇)1.2 导弹诞生记v射程计数器v战斗部-引信和850kg高能炸药v弹体-罗盘、燃料箱、压缩空气瓶、蓄电池和陀螺仪等v方向舵、升降舵v阻流板v技术不成熟，精度差v空射偏差13公里到39公里1.3现代导弹的基
3、本结构v1.导弹推进系统v2.导弹制导系统v3.导弹战斗部v4.导弹弹体结构系统1.3.1导弹推进系统发动机发动机导弹推进系统推进剂供应推进剂供应系统系统1.3.1导弹推进系统1.3.2导弹制导系统v定义：按一定导引规律将导弹导向目标、控制其质心运动和绕质心运动以及飞行时间程序、指令信号、供电、配电等的各种装置的总称v作用：适时测量导弹相对目标的位置，确定导弹的飞行轨迹，控制导弹的飞行轨迹和飞行姿态，保证弹头(战斗部)准确命中目标1.3.2导弹制导系统1.3.3导弹战斗部1.3.4导弹弹体结构系统v定义：用于构成导弹外形、连接和安装弹上各分系统且能承受各种载荷的整体结构v要求：质量轻、强度大、
4、具有良好的气动外形v多采用高比强度的材料和先进的结构形式1.4导弹的分类1.4导弹的分类v按飞行方式分类：v1.弹道导弹：是指在火箭发动机推力作用下按预定程序飞行，关机后按自由抛物体轨迹飞行的导弹v速度快，重返大气层后几乎不可拦截（洲际导弹可达20马赫）v2.巡航导弹：是指导弹的大部分航迹处于巡航状态，用气动升力支撑其重量，靠发动机推动力克服前进阻力在大气层内飞行的导弹v突防能力强、机动性能好、命中精度高、摧毁力强1.4导弹的分类v按作战任务的性质分，有战略导弹和战术导弹v按发射点和目标分，有地地导弹、地空导弹、空地导弹、空空导弹、潜地导弹、岸舰导弹等v按攻击的兵器目标分，有反坦克导弹、反舰导
5、弹、反雷达导弹、反弹道导弹、反卫星导弹等v按搭载平台分，有单兵便携导弹、车载导弹、机载导弹、舰载导弹等v按距离远近分，有近程(小于1000公里)、中程（10005500公里）和洲际（5500公里以上）导弹2.导弹制导卫星导航惯性导航地形匹配辅助导航视觉导航2.1卫星导航作用：确定导弹的发射位置用于路径规划 求出导弹飞行控制参数2.1卫星导航2.1卫星导航 ：卫星钟差 ：接收机钟差已知参数：（，），c，待求系数：（x,y,z）2.1卫星导航地理空间数据库内目标的位置坐标已定规划路径（绝密）输出参数：a(t)-导弹飞行的瞬时加速度2.2惯性导航2.2惯性导航加速度计实时测量导弹的飞行加速度2.2惯
6、性导航陀螺仪根据加速度调整导弹姿态2.3地形匹配辅助导航2.4视觉导航拍照提取图像特征点图像匹配定姿定位导航2.4视觉导航3.世界五大洲际导弹世界五大洲际导弹n民兵生产国家：美国波音公司规格：长18.2米；宽1.84米发射重量：公斤 投掷重量：公斤 发射方式：陆基发射井/三节推进 射程：6750海里（12500公里）圆周公算偏差率：（12型重返大气层载具）0.12海里（220米）（12A型重返大气层载具）0.09海里（166米）弹头：236枚配备通用电气12型重返大气层载具、3枚当量17万吨62核弹头、金属片及诱饵 300枚配备通用电气12A型重返大气层载具、3枚当量33.5万吨型核弹道及诱饵
7、世界五大洲际导弹n三叉戟D-5 生产国家：美国规格：长13.96米；宽1.89米发射重量：58068公斤 投掷重量：2722公斤n发射方式：潜射/三节推进射程：4000海里（7400公里）圆周公算偏差率：0.066海里（122米）弹头：装载10枚当量47.5万吨W-87二一型独立多重重返大气层载具弹头n东风41生产国家：中国规格：长16.5米；宽1.89米发射重量：6350公斤 投掷重量：2722公斤n发射方式：车载/三节推进射程：4000海里（11000-14000公里）圆周公算偏差率：100-200米弹头：装载1枚1600公斤的550万吨级当量热核弹头 6枚250公斤65万吨级当量热核弹头 10枚我国新设计出的165公斤的15万吨核弹头n巨浪2（海基东风-31）生产国家：中国规格：长16.5米；宽1.89米发射重量：4000公斤 投掷重量：2722公斤n发射方式：潜射/两级推进射程：6000公里圆周公算偏差率：80米弹头：3-4枚25万吨分导式热核弹头n白杨-M生产国家：俄罗斯规格：长22.7米；直径1.86米发射重量：47200公斤 投掷重量：1200公斤n发射方式：车载/两级推进射程：10500公里圆周公算偏差率：300米弹头：1枚550公斤55万吨分导式热核弹头n优点：固体燃料推进，发射速度快，变轨，地图匹配的探测雷达
