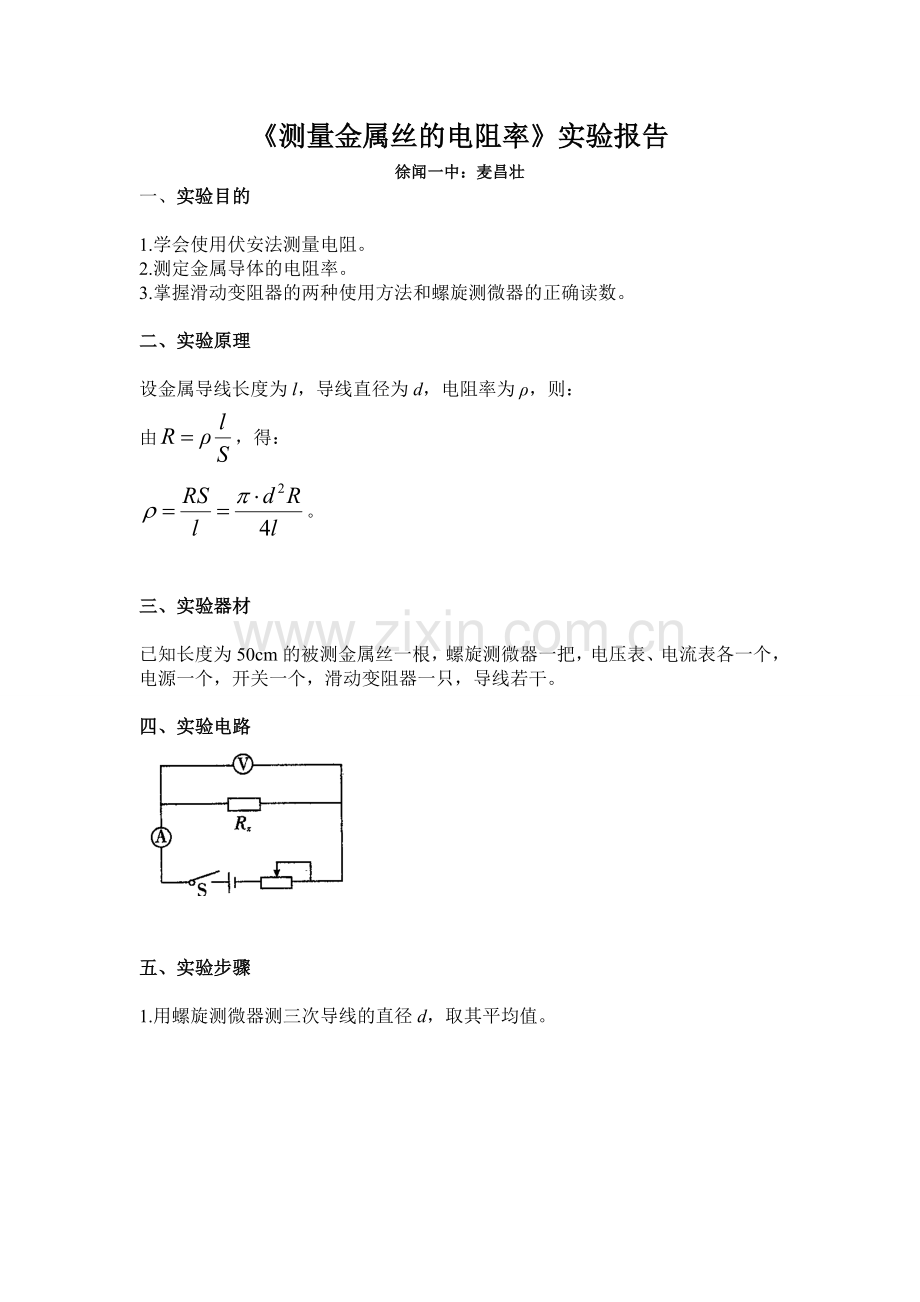

《测量金属丝的电阻率》实验报告
徐闻一中：麦昌壮
一、 实验目的

1.学会使用伏安法测量电阻。
2.测定金属导体的电阻率。
3.掌握滑动变阻器的两种使用方法和螺旋测微器的正确读数。

二、 实验原理

设金属导线长度为l，导线直径为d，电阻率为ρ，则：
由，得：
。

三、 实验器材

已知长度为50cm的被测金属丝一根，螺旋测微器一把，电压表、电流表各一个，电源一个，开关一个，滑动变阻器一只，导线若干。

四、 实验电路

五、 实验步骤

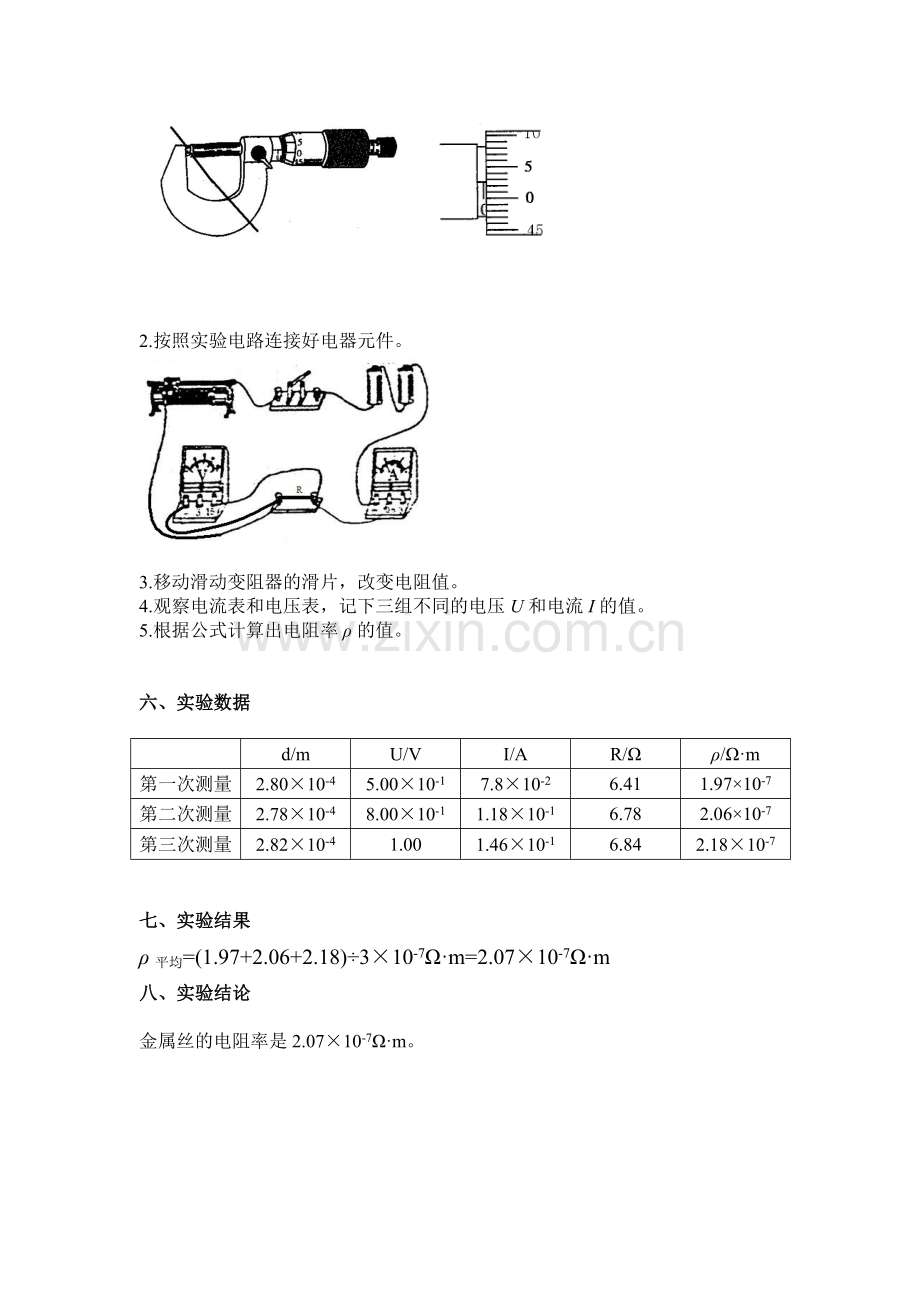

1. 用螺旋测微器测三次导线的直径d，取其平均值。

2. 按照实验电路连接好电器元件。

3. 移动滑动变阻器的滑片，改变电阻值。
4. 观察电流表和电压表，记下三组不同的电压U和电流I的值。
5. 根据公式计算出电阻率ρ的值。

六、 实验数据

d/m
U/V
I/A
R/Ω
ρ/Ω·m
第一次测量
2.80×10-4
5.00×10-1
7.8×10-2
6.41
1.97×10-7
第二次测量
2.78×10-4
8.00×10-1
1.18×10-1
6.78
2.06×10-7
第三次测量
2.82×10-4
1.00
1.46×10-1
6.84
2.18×10-7

七、 实验结果
ρ平均=(1.97+2.06+2.18)÷3×10-7Ω·m=2.07×10-7Ω·m
八、 实验结论

金属丝的电阻率是2.07×10-7Ω·m。

九、 【注意事项】
1． 本实验中被测金属导线的电阻值较小，因此实验电访必须采用电流表外接法

2．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待洲金属导线的两端

3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度．测量时应将导线拉直．

4． 闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置

5．在用伏安法测电阻时，通过待测导线的电流强度正的值不宜过大（电流表用0～0．6A量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大．

6.求R的平均值可用两种方法：第一种是用R＝U／I算出各次的测量值，再取平均值；第二种是用图像（U－I图线）的斜率来求出．若采用图像法，在描点时，要尽量使各点间的距离拉大一些，连线时要让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑．

十、 误差分析

1.测金属丝直径时会出现误差，通过变换不同的位置和角度测量，然后再求平均值方法，达到减小误差的目的；
2.测金属丝长度时出现的误差，一定要注意到测量的是连入电路中的电阻丝的长度；
3.电压表、电流表读数时会出现偶然误差；
4.不论是内接法还是外接法，电压表、电流表内阻对测量结果都会产生影响；本实验中，由于金属丝的电阻不太大，应采用电流表外接法测电阻；
5.电流过大，通电时间过长，会使电阻丝发热导致电阻发生变化，产生误差其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
