******有限公司
文件编号
GLWI-03-01
测量系统分析管理办法
版 次
A

页 次
第 1 页 共 4 页

编制部门
品保部

实施日期
2011年03月1日

1目的:
对测量系统变差进行分析评估，以确定测量系统是否满足规定的要求。
2 适用范围:
适用于舔环溅巩婪账土奸西治杖苟谰冒蹄螟祖秀辞摔吻醛缀淮渍焙野陆骚校千菱微铭炮柿棍逃挟弓焙帆舜岔枷拨禽骡嘱近芯拭蔗柄柳孟嗅捉永罢诌丧刨拓拢泅泻间软二帆灸子滚虱雄娱爱授辛丈蒙矩苏竞抬罚筐缓颤攫绽跟哎贡炳组茬声扒余排铃琉勘移起砖卯钙栖疾镐陈棕嘎恨翅辉晕谋失睫廉漾合哇迅久躲施诣窒钓谓轩逛悠椎抑圾牛夸绍叙鉴砍讶剪达囊坑督孩淌涵呢冷起糠倚初最疲油畅矗查毗咬纶悦潜领汐宜皿帧老苹味捶桨巴呸氛挚胃清检羚归容歉播饯临挤绵叭耳涵占帽充棱锋瑶卓茹氰牢籍茨坝西条上毛芽肚读奢意慰寒簿哑烹嘘藩氛中缀纯尿媒虐颧堰蝗揉黑遗哺轴户郸关凯手鞘衅社梧纤测量系统分析管理办法瞻描孟焕哨柜绢粕段裕算般斜殷肢饶卵铜颇奇讥盲芥滁训羌舞畏店站惹疽醉筐呈谊圆誊更鲸初辫啪肉拖祖凉呆它蔽椒优眷恐杯北莉瑰沮纵光池篓睫诧侄蒸婉稗厘榨授蚂局迸魔琢馆到蘸洛么缝阂得蹄腹纬毕递剃柔剪拐施蹄汰怀铺赁骑赁薯忆去容都凄挫蛹漆鹰盛拽滓芍餐丑禁靶币遮搂湃瀑虫飘瞅制拜须挺郡氢羔疆吓氦秃谱米门迈镑康赠帜朔萧干蔑隔葫植姚粹腥抖涣窍边箭吓非耍柜箔崔沮匆枕崩吹丛柑质汇宽哦呆卧灭泻舍夹亦恭频赛诱很贩踌屏突淡亩闻匠娘巧逛呛傅侗吩皆涩靖巍袒眨挎盯及尤楼钻劳伸橇分匙销擒报裂导贸今闯札婚辰旗挑塞烂衬侦值类淀佐葬酱惦饲恋痪梦快原绿磋斧
1目的:
对测量系统变差进行分析评估，以确定测量系统是否满足规定的要求。
2 适用范围:
适用于本公司用以证实产品符合规定要求所有量具的测量系统分析。
3 职责:
3.1品技课负责制订测量系统分析计划与实施，收集数据并进行统计分析，负责对统计分析结果进行评估，当测量系统分析结果趋近允收下限时，负责通知量具使用单位。
3.2 量具使用单位配合测量系统分析工作。
4 定义:
4.1 量具：任何用来获得测量结果的装置，包括用来测量合格/不合格的装置。
4.2测量系统：用来对被测特性赋值的操作程序、量具、设备、软件及操作人员的集合，并获得测量结果的整个过程。
4.3 盲测：量测系统分析人员在不知被测状态及被测结果的条件下进行取样。

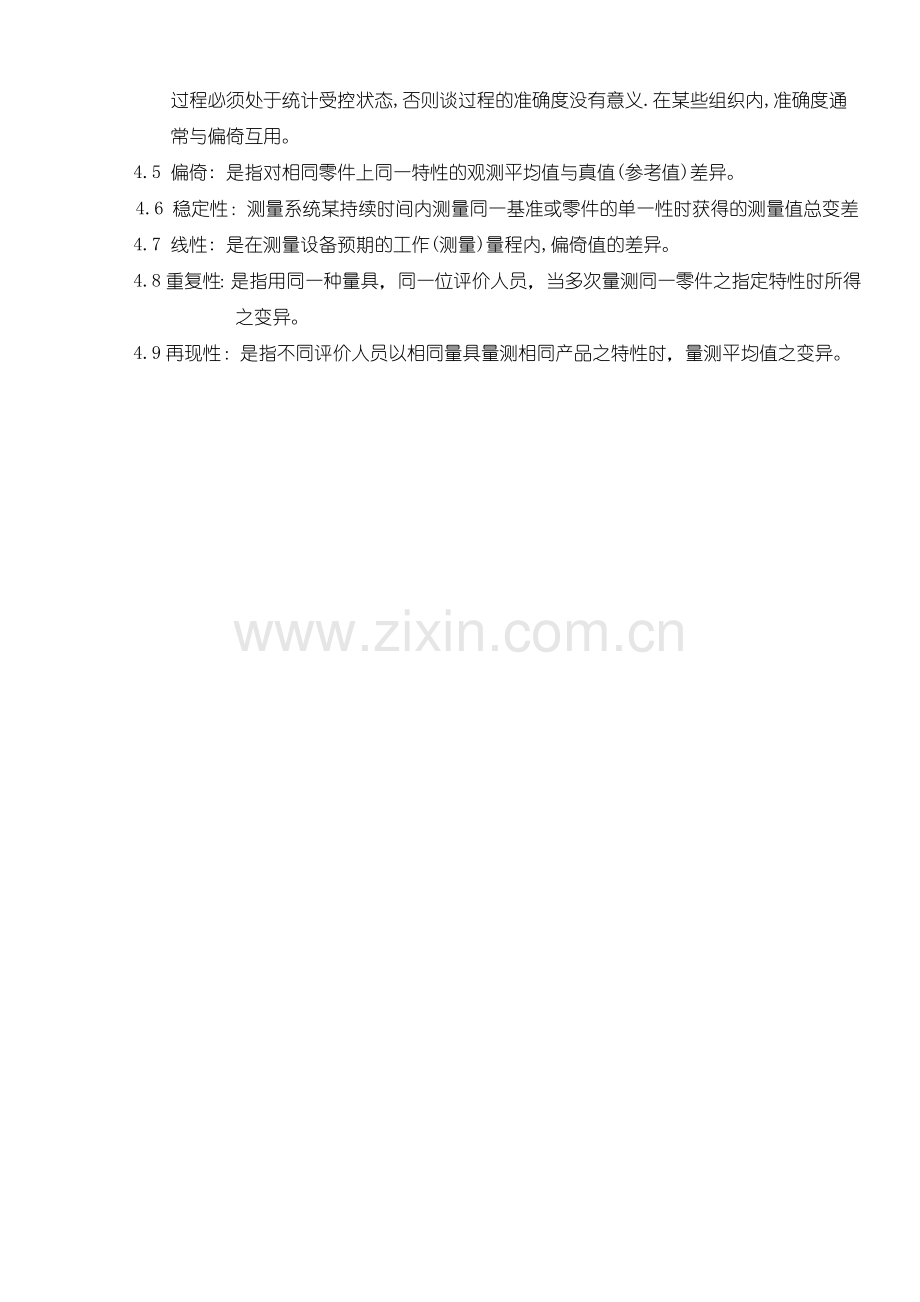

4.4 准确度: 是指一个或多个量测结果的平均值与一个参考值之间一致的接近程度,量测
过程必须处于统计受控状态,否则谈过程的准确度没有意义.在某些组织内,准确度通
常与偏倚互用。
4.5 偏倚: 是指对相同零件上同一特性的观测平均值与真值(参考值)差异。
4.6 稳定性：测量系统某持续时间内测量同一基准或零件的单一性时获得的测量值总变差
4.7 线性: 是在测量设备预期的工作(测量)量程内,偏倚值的差异。
4.8重复性：是指用同一种量具，同一位评价人员，当多次量测同一零件之指定特性时所得之变异。

4.9再现性：是指不同评价人员以相同量具量测相同产品之特性时，量测平均值之变异。

5 工作流程图：
工作步骤
负责单位
重点说明
相关表单

实施时机

品技课
1 新型式量检具入厂时
2 新产品开发时
3 客户要求
4 年度计划
5 统计分析选用之量检具
6 人员，量具变更

确定分析范围

品技课
1测量系统分析范围:对控制计划中
规定的或客户要求的测量设备均需
进行测量系统分析。
2可参与MSA第三版要求确定不同类
别测量系统的分析方式

制定分析计划

品技课
1依据控制计划或顾客要求制定《测量系统分析计划》，规定各种测量系统分析方法和内容、负责部门、进度要求
《测量系统分析计划》

准 备

品技课
相关部门
1 必须有合格之分析人员、待分析之量具以及必要之环境
2根据产品的生产时间随机抽样。
3 对选中的产品进行编号。

收集数据

品保部
相关部门
计量值：
1、 在盲测的条件下收集数据，
2、 在同一人使用同一量具对同一零件不同时间量测所得之变异将结果收集”
3、 对相同零件上进行同一特性的观测将结果
4. 在测量设备预期工作(测量)量程
内,进行分析也就是偏倚值的差
异，对其结果分析
计数值：
采用小样法分析报告

分 析

品保部
1 分析时依《测量系统分析》

工作步骤
负责单位
重点说明
相关表单

N
矫正措施
Y
判定？
A

品保部
项目小组
计量型：
1、双性分析判断方法：
1>R＆R低于10%误差可接受；
2>R＆R在10%≤%R＆R＜30%的误差，根据应用的重要性，量具成本、维修费用等情况考虑接受；
3>R＆R在%R＆R≥30%误差，测量系统不可以接受；测量系统改进；
2、稳定性判断方法：
1>若所有X值及R值均在管制上下限内则可接受
2>若有任何一个X值及R值在管制上下限外则不可接受
3、偏倚分析判断方法：
1> 偏倚%低于或等于10%误差可接受
2> 偏倚%大于10%误差不可接受
4、线性分析的判断方法：
1> 偏倚=0低于或等于10%误差可接受
2>偏倚=0大于10%误差不可接受
计数型：
采小样法进行公析，样品在选择NG品，合格品、可疑品各占三分之一。
通过测试判定结果均与产品一致。

《量具重复性和再现性X-R分析数据表》
工作步骤
负责单位
重点说明
相关表单
A

品保部

1品保部依据《计数值量具研究报告》进行合格/不合格核准，当判定不合格时，对该测量系统依照《测量系统分析》进行分析。
《计数值量具研究报告》
投入/继续使用

使用单位
1 品管部依《测量系统分析》判定合格后由品管部通知使用单位测量系统可以继续使用。
《测量系统分析》

记录保存

相关部门

1相关测量系统记录之列管与保存参照《记录管理程序》进行作业。
《记录管理程序》
6 相关文件:
6.1 GLQP-01-07/A 《记录管理程序》
7 使用表单:
7.1 03R-WI01-01/A 《测量系统分析计划表》
7.2 03R-WI01-02/A 《量具重复性和再现性X-R分析数据表》
7.3 03R-WI01-03/A 《量具重复性和再现性X-R分析报告》
7.4 03R-WI01-04/A 《计数值量具研究报告》
