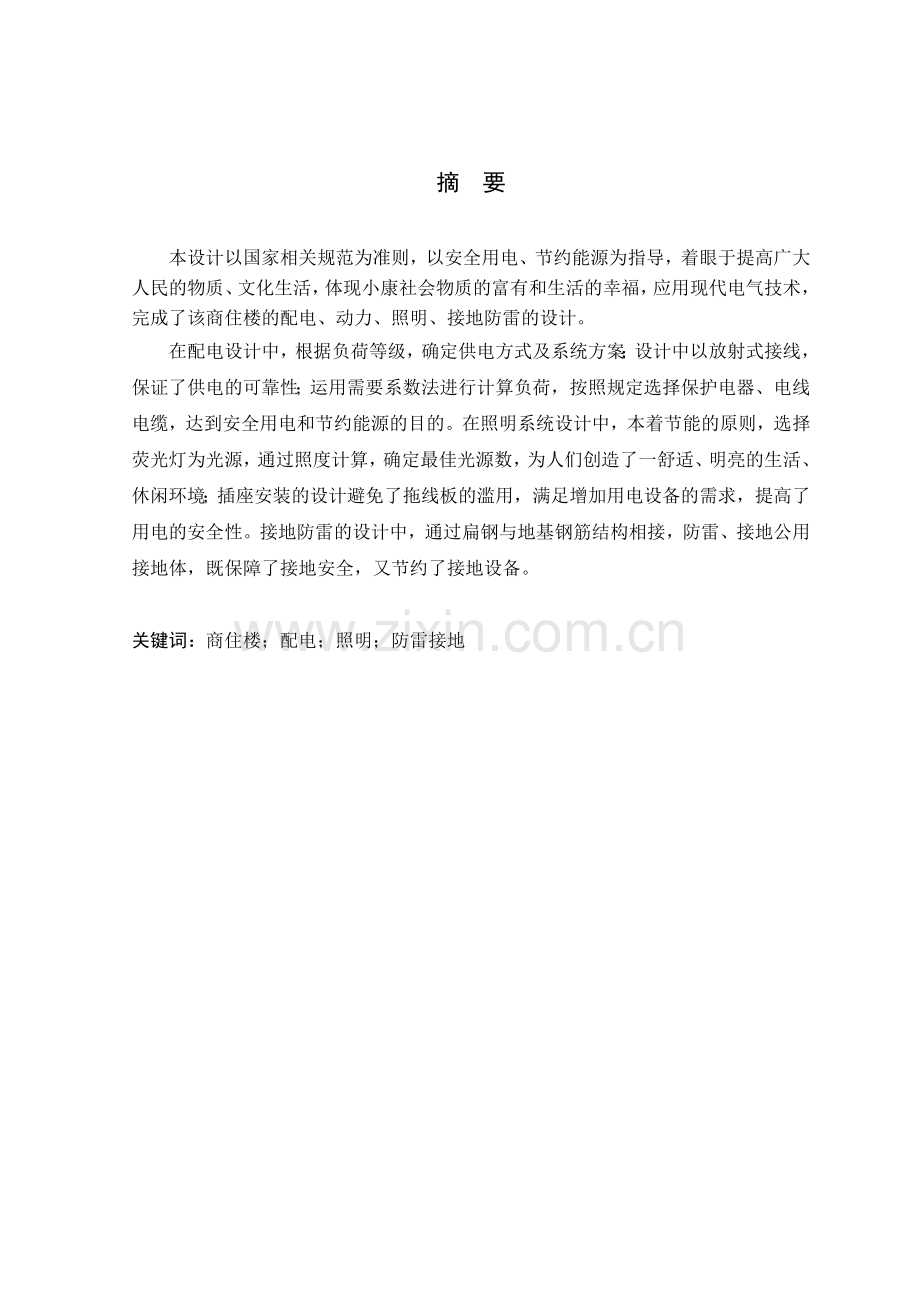

1、摘 要本设计以国家相关规范为准则,以安全用电、节约能源为指导,着眼于提高广大人民的物质、文化生活,体现小康社会物质的富有和生活的幸福,应用现代电气技术,完成了该商住楼的配电、动力、照明、接地防雷的设计。在配电设计中,根据负荷等级,确定供电方式及系统方案;设计中以放射式接线,保证了供电的可靠性;运用需要系数法进行计算负荷,按照规定选择保护电器、电线电缆,达到安全用电和节约能源的目的。在照明系统设计中,本着节能的原则,选择荧光灯为光源,通过照度计算,确定最佳光源数,为人们创造了一舒适、明亮的生活、休闲环境;插座安装的设计避免了拖线板的滥用,满足增加用电设备的需求,提高了用电的安全性。接地防雷的设计
2、中,通过扁钢与地基钢筋结构相接,防雷、接地公用接地体,既保障了接地安全,又节约了接地设备。关键词:商住楼;配电;照明;防雷接地目 录摘 要IABSTRACTII 1 绪论11.1 课题现状概况11.2 工程概述21.3 设计标准与规范2 2 配电系统设计42.1 配电系统的设计要求及负荷分级42.1.1 设计要求42.1.2 设计原则42.1.3 设计一般规定42.1.4 负荷分级及供电要求62.1.5 各负荷等级的供电措施72.2 低压配电系统线路的选择72.2.1 低压线路接线方式72.2.2 导线型号及截面的选择82.3 低压配电系统电气设备的选择112.3.1 电气设备选择的一般原则1
3、12.3.2 漏电保护122.4负荷计算122.4.1 负荷计算的内容及目的122.4.2 负荷计算的方法132.4.3 需要系数法确定计算负荷132.4.4 二项式法确定计算负荷142.5 本工程的负荷计算和导线选择16 3 电气照明系统设计203.1 照明系统概述及设计原则203.1.1 照明系统的发展现状203.1.2 照明系统设计原则203.2 照明计量单位203.2.1 发光强度203.2.2 照度(E)203.2.3 光通量(F/)213.3 照明方式和照明种类213.3.1 照明方式213.3.2 照明种类223.4 光源和灯具233.4.1 光源233.4.2 照明光源选择的原
4、则233.4.3 灯具选择和布置233.5 照明设计283.5.1 照度标准283.5.2 照度计算283.6 本工程的照度计算323.7 插座设计333.7.1 一般规定333.7.2 插座的选择333.7.3 插座的接线343.7.4 插座的接地线353.7.5 插座的布置35 4 防雷接地系统设计374.1 防雷的种类和措施374.1.1 建筑物的防雷分类374.1.2 三级防雷建筑物的防雷措施374.1.3 一般的防雷的措施384.2 建筑物的防雷装置384.2.1 引下线384.2.2 接地装置384.3 常见的几种接地形式394.3.1 TNC系统394.3.2 TNS系统394.
5、3.3 TNCS系统404.4 本工程的防雷接地设计40 5 结论42参考文献43致 谢43附 录451 绪论1.1 课题现状概况随着改革开放,内地与沿海、国内与过外的交往日益频繁,与之相适应的贸易管理大厦、各种住外办事用的写字楼,集吃、住、娱乐、购物、办公一条龙的综合楼随之兴起,高层超高层的建筑像雨后春笋般崛起;住宅楼也三层四层发展到多层、高层,自成单元的小别墅也日益增多。由于各类民用、商用等建筑向大面积、高层、超高层、多功能、综合性用途发展,人民生活水平的提高,科学技术的发展,因此对建筑电气突出了更高的要求。在供电上,变压器的容量常常超过1000kVA,达1600kVA,2000kVA,;
6、在同一建筑物中常有一、二、三级负荷同时存在,因此增加了供电的复杂性;为了满足供电质量,变压器有时设在高层,有时设在地下室,有时在同一平面中需要设置几处。这就形成了量大、面广、用途复杂的供电系统,不论是高低压的一次及二次接线中,都存在提高技术的问题1。在照明上,同一栋建筑物中,照明的种类繁多,有一般的工作照明、局部工作照明、备用照明、安全照明、疏散指示照明、值班照明、障碍照明、节日照明等。不同的照明类别,其供电要求也不一样,控制方式也各异。照明的质量要求提高,应按要求选择不同色温及显色指数的光源,以产生冷色调、暖色调、中间色调及不同显色性的照明;在灯具的选择上,既要满足与建筑的装修相协调,又要达
7、到节能的效果,常常使用减光系数较小,又能避免眩光,配光合理、型式新颖的灯具。在动力上,动力设备各成体系。如运输系统、水泵系统、空调系统等。在控制上也不仅仅是停止起动,而是就地控制、远地控制、按顺序或时序起停的BA系统自动控制、火警信号控制及联锁控制;起动方式上有直接起动、降压起动;更有水泵、风机及空调系统的能量自动控制。线路选型上,目前有一般型、阻燃型、耐高温的塑料护套线、塑料绝缘线、塑料护套塑料绝缘的电缆线、铰链电力电缆等。线路敷设方式有塑料护套线卡钉明敷,沿线槽明敷或暗敷;塑料绝缘线穿半硬塑管沿板缝板孔暗敷;塑料穿线阻燃管及钢管明敷或暗敷;电缆在室外直埋或沿室外电缆沟敷设、电缆隧道敷设或电
8、缆桥架敷设2。在防雷上,随着建筑物高度及用途的差别,有防直雷击、侧雷击、感应雷击的措施。有防人身和设备安全的接零和接地保护,有防接触电位差的等电位联结,有防电子设备误动作的屏蔽接地等,内容多设施也各异1。本设计公共照明负荷,电梯供电负荷,排污泵、生活水泵等供电负荷为一级负荷,有一路380/220伏市电和备用发电机组供电;住宅照明负荷,和商铺供电负荷为三级负荷。本工程按三类防雷设计防雷,接地形式采用TN-S系统,采用综合接地方式,接地利用建筑物基础作为接地极,电源进线采用YJV22-0.6/1KV铠装电缆直埋引入地下室配电房。本次电气系统设计主要主要完成该商住楼的低压供配电系统,动力系统,照明,
9、插座,防雷与接地系统等方面的具体设计,为建筑施工提供图纸依据。动力设计主要是电梯,和生活泵排水泵等;照明设计,主要针对一般照明进行设计。设计的内容主要是选择合适的灯具使房间能够达到所要求的照度要求,设计中采用单位容量法进行照度计算;插座设计,据其功能选择合适的插座,然后进行插座的容量计算,并放在其最方便使用的位置上;防雷接地设计,根据防雷等级进行设计,对主要建筑物和电气设备采取防雷和接地措施,以保护国家财产免遭损失和保障人身安全,接地系统采用TN-S方式。1.3 设计标准与规范住宅设计规范GB50096-1999;电气图用图形符号GB4728;电气制图GB6986;民用建筑照明设计标准;民用建
10、筑电气设计规范JGJ 16-2008;供配电系统设计规范GB50052-2009;建筑物防雷设计规范GB50057-94(2000年版);低压配电设计规范GB50054-95;建筑电气工程施工质量验收规范GB50303-2002;电气装置安装工程电气设备交接试验标准GB50150-2006;用电安全导则 GB/T138692008;电力工程电缆设计规范 GB502172007;电力装置的继电保护和自动装置设计规范 GB500622008;2 配电系统设计2.1 配电系统的设计要求及负荷分级3,42.1.1 设计要求供配电系统设计应根据工程特点、规模和发展规划,做到远近期结合,以近期为主。供配电
11、系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。2.1.2 设计原则(1)配电系统应做到供电可靠,电能质量好,满足生产要求。对一级负荷应由两个独立电源;对二级负荷一般要有两个电源,可以手动切换,在条件很困难的情况下,允许只有一个电源。(2)配电系统的接线力求简单灵活,便于操作维护,并能适应负荷的变化和系统的发展。同一电压的配电级数不宜多于两级。(3)制定配电系统方案时,一般不考虑当一电源系统发生故障或检修停电时,另一电源进线也同时发生故障。(4)制定配电系统方案时要充分考虑节约基建投资,降低运行费用,减少有色金属的消耗量。(5)配电系统应考虑负荷的增长,预留必要的发展余
12、地作出分期建设的规划。配、变电所的电源进线要有适当的富裕的供电能力。2.1.3 设计一般规定(1)配电电压应采用220/380V。(2)配电系统设计应根据工程规模、设备布置、负荷容量及性质等综合考虑确定。(3)配电系统应满足生产和使用所需要的供电可靠性和电压质量;接线简单,并有一定的灵活性;操作安全,检修方便;另外。还要考虑节省有色金属消耗、减少电能损耗。(4)自变压器二次侧至用电设备之间的低压配电级数不宜超过三级,但对非常重要负荷供电时,可以超过三级。(5)由公用电网引入建筑物内的电源线路,应在屋内靠近进线点便于操作维护的地方装设电源开关和保护电器。若由本单位配变电所引入建筑物内的专用电源线
13、路,可装设不带保护的隔离电器。(6)在正常环境的车间或建筑物内,当大部分用电设备容量不很大的时候,又无特殊要求时宜采用树干式配电。当用电设备容量大,或负荷性质重要,或在很潮湿、有腐蚀性环境的车间及建筑物内,宜采用放射式配电。(7)各级低压配电屏,应根据发展的可能性留有适当的备用回路。(8)多层建筑低压配电一般应遵循以下原则:应满足计量-维护管理、供电安全、可靠的要求,应将照明与电力负荷分成不同配电系统。确定多层住宅低压配电系统及计量方式时,应与当地供电部门协商,一般可以采用以下几种方式:a.单元总配电箱设于首层,内设总计量表,层配电箱内设分户表,由总配电箱至层配电箱采用树干式配电,层配电箱至各
14、户采用放射式配电。b.单元不设总计量表,只在分层配电箱内设分户表,其配电干线、支线的配电方式同上项。c.分户计量表全布集中于首层(或中间层)电表间内,配电支线以放射式配电至各户。d.多层住宅照明计量应一户一表。其公用走道、楼梯间照明计量可以采取:当供电部门收费到户时,可以设公用电镀表;如收费到楼总表时,一般不另设表。e.除多层住宅外的其他多层建筑,对于较大的集中负荷或较重要的负荷应从配电室以放射式配电;对于向各层配电间或配电箱的配电,宜采用树干式和分区树干式的方式。(9)高层建筑低压配电一般应遵循如下原则:选择变压器时,一般SCL型环氧树脂干式变压器。将照明与电力负荷分成不同的配电系统:消防及
15、其他用电设施的宜自成体系。对于容量较大的集中负荷或重要负荷宜从配电室以放射配电;对各层配电间的配电宜采用下列方式之一:a.工作电源采用分区树干式,备用电源也采用分区树干式或首层到顶层垂直干线的方式。b.工作电源和备用电源都采用由首层到顶层垂直干线的方式。c.工作电源采用分区树干式,备用电源取自应急照明等电源干线。 对经常处于备用状态的消防泵、喷淋泵、事故排风机等设备,不作为计算负荷的一部分来选择变压器容量。为保证在发生火灾事故时,消防设备的起动与正常运转,可以采取自动切除非消防用电设备的措施。高层建筑的配电箱设置和配电回路划分,应根据负荷的性质和密度、防火分区、维护管理等条件综合确定。自层配电
16、箱至用电负荷的分支回路,对于旅馆、饭店、公寓等建筑物内的客房,宜采用每套房间设一分配电箱的树干式配电,每套房间内根据负荷性质再设若干支路;或者采用对几套房间按不同用电类别,以几路分别配电的方式;但对贵宾馆间则宜采取专用分支回路供电。高层住宅的照明计量表应采用一户一表,公用楼梯、公用走道的照明及公用电力计量宜单独设表。2.1.4 负荷分级及供电要求电力负荷是根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级,并应符合下列规定:符合下列情况之一时,应为一级负荷:(1)中断供电将造成人身伤亡时。(2)中断供电将在政治、经济上造成重大损失时。例如:重大设备损坏、重大产品报废、
17、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。(3)中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。 符合下列情况之一时,应为二级负荷:(1)中断供电将在政治、经济上造成较大损失时。例如:主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。(2)中断供电将影响重要用
18、电单位的正常工作。例如:交通枢纽、通信枢纽等用电单位中的重要电力负荷,以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。(3)不属于一级和二级负荷者应为三级负荷。 2.1.5 各负荷等级的供电措施(1)一级负荷:要求供电系统无论时正常运行还是发生了故障时,都应保证其连续供电。因此对一级负荷,应有两个独立的电源供电,并按生产的需要和允许停电的时间,采用双电源互相自动地或手动地切换线路,如果一级负荷不大,则可采用蓄电池、自备发电机等设备,或者从临近的单位取得第二独立电源。这里所说的两个“独立电源”是指其中任何一个电源发生故障或停电检修是,都不致影响另一个电源继续供电。(
19、2)二级负荷:应有双回路供电。当采用双回路由困难时,则允许采用一路10kV及专用架空线供电。(3)三级负荷:无特殊的供电要求。本工程公共照明负荷,电梯供电负荷,排污泵、生活水泵等供电负荷为一级负荷供电方式;住宅照明负荷,和商铺供电负荷为三级负荷供电方式,见附图。2.2 低压配电系统线路的选择2.2.1 低压线路接线方式5低压配电线路采用放射式、树干式、环式及链式四种接线法。 放射式系统:特点配电线故障互不影响,供电可靠性较高,适用于一级负荷配电。配电设备集中,检修比较方便;缺点是系统灵活性较差,导线消耗量较多。此配电方式经常用在设备容量大、负荷集中或重要的用电设备以及有腐蚀性介质和爆炸危险等场
20、所不宜配电及保护起动设备放在现场者。以免影响其他用户正常用电。接线图见下图2-1。环形系统环形线路运行时都是开环的放射式线路,提高了供电可靠性,当一回线路故障或检修时,可以将该线路与电源断开,而该处的负荷仍可得到供电。接线方式见下图2-2。树干式系统特点:树干式配电系统总长度小,也就是可以节约有色金属、比较经济;供电点的回路数量较少,配电设备也相应减少;配电线路安装费用也相应减少。存在缺点是干线发生故障时影响范围大,供电可靠性较差,相比较导线截面积较大。一般很少采用树干式配电,往往采用放射式与树干式混合使用。接线图见下图2-3。链式系统:特点与树干式有相似之处,这种供电形式适用与距配电柜较远而
21、彼此相距又较近的不重要的容量较小用电设备,这种方式连接的用电设备宜在五台以下,总功率在10KW以下。由于连式线路只设置一组总的保护,所以可靠性较差,目前很少采用,但在住宅建筑照明线路中仍经常被采用,接线方式见下图2-4。图2-1低压放射式线路 图2-2低压环形线路(a)低压母线放射式配电的树干式 (b)低压“变压器-干线”的树干式图2-3低压树干式线路 M1 M2 M3 M4(a) 连接配电箱 (b)连接电动机图2-4低压链式线路本工程采用的是放射式低压配电线路,见附图。2.2.2 导线型号及截面的选择6(1)导线型号的选择导体材料的选择从节能角度,为了减少电能传输时引起的线路上电能损耗,要求
22、减少导体的电流阻抗则使用铜比铝好。同时,从节约铜的原则上讲,该商住楼内含有大型商场、人口较多的重要居住建筑,符合使用铜芯线缆的要求。故,本设计中所有导线电缆全部选用铜芯线。导线绝缘及护套材料的选择a.电力电缆交联聚乙烯、绝缘聚氯乙烯护套的电力电缆:其制造工艺简单,没有敷设高差的限制。重量较轻,弯曲性能好,具有内铠装结构,使铠装不易腐蚀。能耐油和酸碱性的腐蚀,而且还具有不延燃的特性,可适用于有火灾发生的环境。同时,该电缆还具有不吸水的特性,适用用于潮湿、积水或水中附设。b.导线塑料绝缘导线:其绝缘性能好,制造工艺简单,价格比较便宜,无论明敷或穿管都可替代橡皮绝缘线。但其气温适应性较差,低温时易变
23、脆,高温易挥发。本设计中YJV型交联聚乙烯绝缘、聚氯乙烯护套的电力电缆,完全符合敷设环境要求。而室内敷设的导线选用BV型塑料绝缘导线,克服了其气温适应性较差的缺点,亦符合敷设环境的要求。具体方法:由于民用建筑主要由低压供配电线路供电,所以导线截面的选择主要采用发热条件计算法计算法。(2)导线截面的选择电流通过导线时,要产生电能损耗,使导线发热,若绝缘导线和电缆的温度过高时,可使绝缘损坏,甚至引起火灾。当裸导线的温度过高时,会使其接头处的氧化加剧,增大接触电阻,使之进一步氧化,如此恶性循环,甚至可发展到断线。因此规定了不同材料和绝缘导线的允许载流量。在这个允许载流量范围内运行,导线的升温不会超过
24、允许值。选择导线截面使通过相线的电流不超过导线正常运行时的允许载流量,即 (2.1)按允许载流量选择载面时需注意以下几点:允许载流量与环境温度有关。若实际环境温度与规定的环境温度不一致时,允许载流量乘上温度修正系数以求出实际的允许载流量。 (2.2)式中为导线额定负荷时的最高允许温度(YJV型交联聚乙烯、绝缘聚氯乙烯护套的电力电缆;BV型塑料绝缘导线);为导线允许载流量所采用的环境温度();为导线敷设地点的实际的环境温度(本设计中取)。则:YJV型交联聚乙烯、绝缘聚氯乙烯护套的电力电缆 (2.3)BV型塑料绝缘导线 (2.4)电缆多根并列时,其散热条件较单根敷设时差。故允许载流量降低,要用电缆
25、并列校正系数KP进行校正。(两根KP=0.93;三根KP=0.90;四根KP=0.87;五根KP=0.86)电缆在土壤中敷设时,因土壤热阻系数不同,散热条件也不同,其允许载流量也应乘上土壤热阻系数校正。(3)中性线和保护线截面的选择中性线截面的选择三相四线制系统中的中性线,要考虑不平衡电流和零序电流以及谐波电流的影响。a.一般三相四线制系统中的中性线截面应不小于相线截面的一半。b.有三相四线制引出的两相三线制和单相线路,因中性线电流和相线电流相等,故中性线截面和相线截面相同。c.如果三相四线制线路的三次谐波电流相当突出,该谐波电流回流过中性线,此时中性线截面应不小于相线截面。遵循以上原则,本设
26、计中各中性线截面与相线截面相同。保护线截面的选择保护线截面要满足短路热稳定的要求,按GB50054-95低压配电设计规范规定:a.当相线截面小于16mm2时,保护线截面等于相线截面。b.当相线截面不大于35 mm2且大于16 mm2时,保护线截面16 mm2。c.当相线截面大于35 mm2时,保护线截面应不小于相线截面的一半。本设计中,当相线截面不大于35 mm2时,各保护线截面和相线截面相同。当相线截面大于35 mm2时,各保护线截面为相线截面的一半。2.3 低压配电系统电气设备的选择7,82.3.1 电气设备选择的一般原则供配电系统中的电气设备是在一定的电压、电流、频率和工作环境条件下工作
27、的,电气设备的选择除了应满足在正常工作时能安全可靠运行之外,还应满足在短路故障时不至损坏的条件,开关电气还必须具有足够的断流能力,并适应所处的位置、环境温度、海拔高度,以及防尘、防火、防爆、防腐等环境条件。电气设备选择应遵循以下3个基本原则:(1)按工作环境及正常工作条件选择电气设备根据电气设备所处的位置(户内或户外)、使用环境或工作条件选择电气设备型号。按工作电压选择电气设备的额定电压。按最大负荷选择电气设备的额定电流。(2)按短路条件校验电气设备的动稳定和热稳定。为了保证电气设备在短路故障时不至于损坏,就必须按最大可能的短路电流校验电气设备的动稳定和热稳定。动稳定是指电气设备在冲击短路电流
28、所产生的电动力作用下,电气设备不至毁坏。热稳定是指电气设备载流导体在最大稳态电流作用下,其发热温度不超过载流导体短时的允许发热温度。(3)开关电气断流能力校验断路器和熔断器等电气设备担负着切断短路电流的任务,通过最大短路电流时必须可靠得切断,因此,开关电器必须校验其断流能力。开关设备的断流容量不小于安装地点最大三相短路电流。 2.3.2 漏电保护 漏电保护器按工作原理分为电压动作型和电流动作型,但通用的为电流动作型。电流型漏电保护器主要由主开关,零序电流传感器、放大鉴幅电子电路,和脱扣装置等组成。零序电流传感器可安装在变压器中性点与接地极之间,组成全系统保护,也可装在干线或分支线上,组成干线或
29、分支支路保护。漏电保护原理是基于事故状态下,相电流的矢量不等于零,出现一个零序电流,当零序电流达到整定值,便使脱扣器动作,切除故障电流达到保护目的。可将漏电保护器装设于民用建筑中防止接地故障造成的伤害。电磁式漏电保护器是较为经常使用的一种保护器其工作原理是零序电流互感器将测到的漏电电流与预定的基准值比较,如大于预定值,则零序电流互感器有输出,借助于脱扣线圈使脱扣器动作,切断电源电路,通常有两种保护方式:全网总保护 发生漏电时,故障电流I经大地通过变压器接地极返回变压器中性点。使零序电流传感器一次侧有激磁电流通过,在环型铁心中产生磁通,该磁通在二次线圈上产生对应于一次电流大小的电压信号。电压信号
30、经处理,放大,鉴幅,当达到规定值时使脱扣线圈跳闸,从而断开主开关切断故障。支干线保护 在正常情况下,主回路各项电流之和等于零,因此零序电流互感器次级线圈没有信号输出,但当有漏电或发生触电时,三项电流的向量和不等于零,零序电流互感器的次级线圈就有信号输出,并使漏电保护器的脱扣线圈动作,断开主开关,迅速切断电源。通常配电箱的每回路都装设了保护器,进线处再装保护器就增加了保护的级数,是不必要的。其实只需装设具有隔离和开关功能的隔离电气,最好就是隔离开关。2.4 负荷计算2.4.1 负荷计算的内容及目的7若要使供配电系统在正常情况下可靠地运行,必须正确选择电力变压器、开关设备及导线、电缆等,这就需要对
31、电力负荷进行计算。负荷计算是进行电力系统设计的基础,主要计算内容如下:计算负荷,作为按发热条件选择配电变压器、导体及电器的依据,并用来计算电压损失和功率消耗。在工程上为了方便计,也可作为电能消耗量及无功功率补偿的计算依据。尖峰电流,用以效验电压波动和选择保护电器。一级、二级负荷,用以确定备用电源或应急电源。季节性负荷,从经济运行条件出发,用以考虑变压器的台数和容量。负荷等级不同,对电源要求就不同,对电源变压器的容量要求也不同。为了确定电力变压器的容量,必须计算负荷的容量。2.4.2 负荷计算的方法(1)需要系数法。用设备功率乘以需要系数和同时系数,直接求出计算负荷。这种方法比较简单,应用广泛,
32、尤其适用于配、变电所的负荷计算。(2)利用系数法。采用利用系数求出最大负荷的平均负荷,再考虑设备台数和功率差异的影响,乘以与有效台数有关的最大系数得出计算负荷。这种方法的理论依据是概率论和数理统计,因而计算结果比较接近实际,但因利用系数实测与统计较难,在民用建筑电气中一般不用。(3)二项式法。在设备组容量之和的基础上,考虑若干容量最大设备的影响,采用经验系数进行加权求和法计算负荷。 (4)单位面积功率法、单位指标法。负荷计算方法一般可以按下列原则选取:在方案设计阶段可采用单位指标法;在初步设计及施工图设计阶段,宜采用需要系数法;对于住宅,在设计的各个阶段均可采用单位指标法;用电设备台数较多,各
33、台设备容量相差不悬殊时,宜采用需用系数法,一般用于干线、配变电所的负荷计算;用电设备台数少,各台设备容量相差悬殊时,宜采用二项式法,一般用于之干线和配电(屏)箱的负荷计算。2.4.3 需要系数法确定计算负荷(1)用电设备组计算公式为:Pjs=KxPs (2.5)Qjs=Pjstg (2.6)Sjs2= Pjs2 +Qjs2 (2.7) Ijs=SjsUn (2.8)式中: Pjs有功计算负荷,kw;Qjs无功计算负荷,kvar;Sjs视在计算负荷,kVA;Ijs计算电流,A;Ps用电设备的总容量, kw;Kx需要系数,查表;tg用电设备功率因数正切值,查表;Un用电设备额定电压,V;(2)配电
34、干线或变电所计算公式为:Pjs=Kp(KxPs) (2.9) Qjs=Kq(KxPstg) (2.10)Sjs2= Pjs2 +Qjs2式中;Kp Kq有功功率、无功功率的同时系数,分别取:0.80.9和0.930.97;其它量含义同前。(3)配电所或总降压变电所计算负荷为各变电所计算负荷之和再乘以同时系数Kp Kq。对配电所的Kp Kq分别取:0.851和0.951;对总降压变电所的Kp Kq分别取0.80.9和0.930.97。当简化计算时,Kp Kq都取Kp的值。2.4.4 二项式法确定计算负荷二项式法是考虑用电设备的数量和大容量用电设备对用电负荷影响的经验公式。一般应用在用电设备数量较
35、少和容量差别大的配电箱及支干线的负荷计算,弥补需要系数法的不足之处。但是,二项式系数过分突出最大用电设备容量的影响,其计算负荷往往较实际偏大。在民用建筑电气设计中,需要系数法是负荷计算的主要方法,而二项式法紧作为负荷计算的辅助方法。单个用电设备组的计算负荷Pjs=cPn+bPs (2.11)Qjs=Pjstg (2.12)多个用电设备组的计算负荷:Pjs=(cPn)max+bPjs (2.13)Qjs=(cPn) max+(bPjstg) (2.14)4台以下设备的用电设备组的计算负荷Pjs=KjPs (2.15)Qjs=Pjstg 计算负荷的视在功率及计算电流Sjs2= Pjs2 +Qjs2
36、Ijs=SjsUn式中: Pjs、Qjs、Sjs用电设备组的有功、无功、视在计算负荷,分别为kw,kvar,kva;Ijs计算电流,A;Ps用电设备组的设备功率;Pn用电设备组中n台最大用电设备的设备功率(kw),n值查表C、 b二项式系数,查表;tg用电设备组的功率因的正切值,查表;(cPn)max各用电设备组的附加功率cPn中的最大值(kw),如果每组中的用电设备数量小于n时,则取小于n的两组或更多组中最大的用电设备组附加功率之和;tg与(cPn)max相应的功率因数角的正切值;Kj计算系数,查表;Un额定电压,kv。式中:Pjs有功计算负荷,kw; N单位指标,如W床、W 人。2.5 本
37、工程的负荷计算和导线选择本工程采用需要系数法进行负荷计算,具体需要系数如表2-1表2-1住宅用电负荷需要系数9按三相配电计算时所连接的基本户数Kd通用值Kd推荐值按三相配电计算时所连接的基本户数Kd通用值Kd推荐值按三相配电计算时所连接的基本户数Kd通用值Kd推荐值91218243010.950.750.660.5810.950.800.700.6536424854630.500.480.470.450.430.600.550.550.500.5072753003756007809000.410.400.330.260.450.450.350.30本设计为一类商住楼,公共照明,客梯,消防电梯,排污泵,生活泵等负荷按一级负荷供电,住宅照明用电,和商铺用电按三级负荷供电,配电系统采用三相五线制,电压为,380/220伏,负荷计算书见附录。计算负荷:(1)母线选择:主母线的选择设备负荷: Pe=48+40*17+79.5=806.5 KWKd=0.45COS=0.8有功计算负荷: Pc=KdPe有功计算电流: Ijs=KdPe /UCOS=0.45*806.5/*380*0.8=689.26A母线型号为:YJV22-0.6/1kv-2(4x300+1
