水电安装资料样本.doc

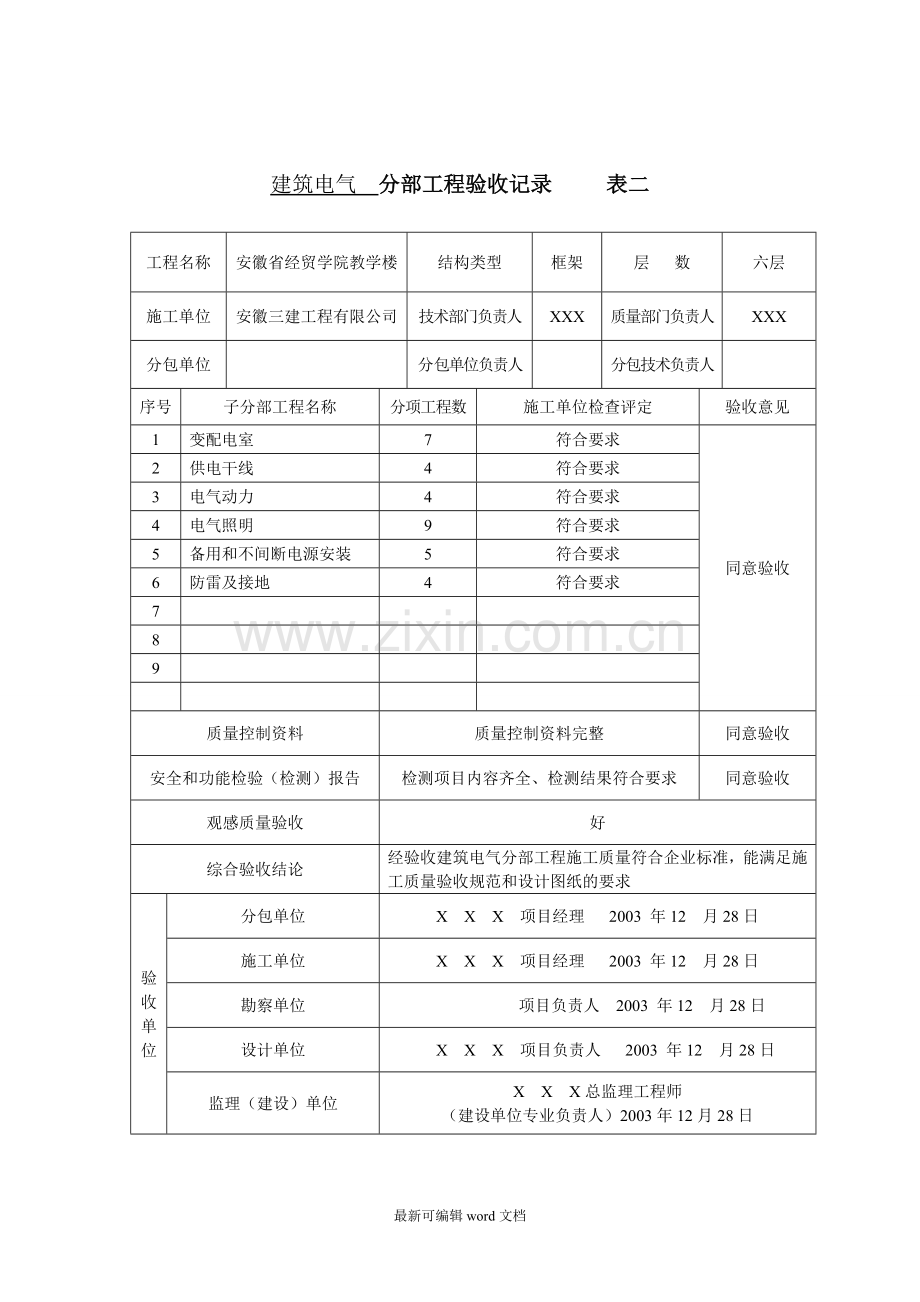

建筑电气 分部工程验收记录 表二

工程名称
安徽省经贸学院教学楼
结构类型
框架
层 数
六层
施工单位
安徽三建工程有限公司
技术部门负责人
XXX
质量部门负责人
XXX
分包单位

分包单位负责人

分包技术负责人

序号
子分部工程名称
分项工程数
施工单位检查评定
验收意见
1
变配电室
7
符合要求
同意验收
2
供电干线
4
符合要求
3
电气动力
4
符合要求
4
电气照明
9
符合要求
5
备用和不间断电源安装
5
符合要求
6
防雷及接地
4
符合要求
7

8

9

质量控制资料
质量控制资料完整
同意验收
安全和功能检验（检测）报告
检测项目内容齐全、检测结果符合要求
同意验收
观感质量验收
好
综合验收结论
经验收建筑电气分部工程施工质量符合企业标准，能满足施工质量验收规范和设计图纸的要求
验收单位
分包单位
X X X 项目经理 2003 年12 月28日
施工单位
X X X 项目经理 2003 年12 月28日
勘察单位
项目负责人 2003 年12 月28日
设计单位
X X X 项目负责人 2003 年12 月28日
监理（建设）单位
X X X总监理工程师
（建设单位专业负责人）2003年12月28日

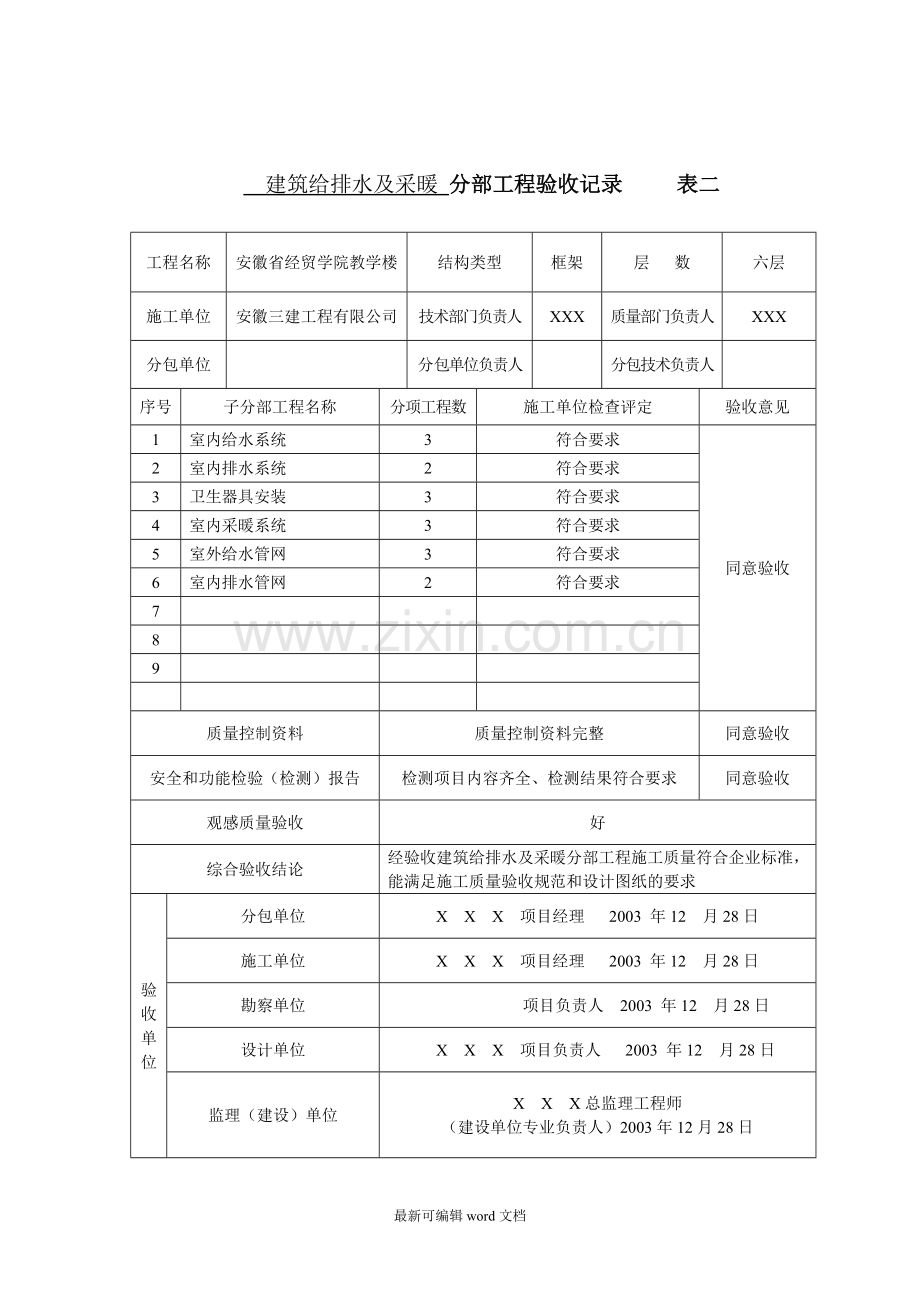

建筑给排水及采暖 分部工程验收记录 表二

工程名称
安徽省经贸学院教学楼
结构类型
框架
层 数
六层
施工单位
安徽三建工程有限公司
技术部门负责人
XXX
质量部门负责人
XXX
分包单位

分包单位负责人

分包技术负责人

序号
子分部工程名称
分项工程数
施工单位检查评定
验收意见
1
室内给水系统
3
符合要求
同意验收
2
室内排水系统
2
符合要求
3
卫生器具安装
3
符合要求
4
室内采暖系统
3
符合要求
5
室外给水管网
3
符合要求
6
室内排水管网
2
符合要求
7

8

9

质量控制资料
质量控制资料完整
同意验收
安全和功能检验（检测）报告
检测项目内容齐全、检测结果符合要求
同意验收
观感质量验收
好
综合验收结论
经验收建筑给排水及采暖分部工程施工质量符合企业标准，能满足施工质量验收规范和设计图纸的要求
验收单位
分包单位
X X X 项目经理 2003 年12 月28日
施工单位
X X X 项目经理 2003 年12 月28日
勘察单位
项目负责人 2003 年12 月28日
设计单位
X X X 项目负责人 2003 年12 月28日
监理（建设）单位
X X X总监理工程师
（建设单位专业负责人）2003年12月28日

建筑智能分部工程验收记录 表二

工程名称
安徽省经贸学院教学楼
结构类型
框架
层 数
六层
施工单位
安徽三建工程有限公司
技术部门负责人
XXX
质量部门负责人
XXX
分包单位

分包单位负责人

分包技术负责人

序号
子分部工程名称
分项工程数
施工单位检查评定
验收意见
1
通讯网络安装
2
符合要求
同意验收
2
火灾报警及消防联动系统
3
符合要求
3
安全防范系统
2
符合要求
4
综合布线系统
4
符合要求
5

6

7

8

9

质量控制资料
质量控制资料完整
同意验收
安全和功能检验（检测）报告
检测项目内容齐全、检测结果符合要求
同意验收
观感质量验收
好
综合验收结论
经验收建筑智能分部工程施工质量符合企业标准，能满足施工质量验收规范和设计图纸的要求
验收单位
分包单位
X X X 项目经理 2003 年12 月28日
施工单位
X X X 项目经理 2003 年12 月28日
勘察单位
项目负责人 2003 年12 月28日
设计单位
X X X 项目负责人 2003 年12 月28日
监理（建设）单位
总监理工程师
（建设单位专业负责人）2003年12月28日

通风与空调 分部工程验收记录 表二

工程名称
安徽省经贸学院教学楼
结构类型
框架
层 数
六层
施工单位
安徽三建工程有限公司
技术部门负责人
XXX
质量部门负责人
XXX
分包单位

分包单位负责人

分包技术负责人

序号
子分部工程名称
分项工程数
施工单位检查评定
验收意见
1
送、排风系统
6
符合要求
同意验收
2
防、排烟系统
2
符合要求
3
防尘系统
／

4
空调系统
6
符合要求
5
净化空调系统
／

6
制冷系统
2
符合要求
7
空调水系统
6
符合要求
8

9

质量控制资料
质量控制资料完整
同意验收
安全和功能检验（检测）报告
检测项目内容齐全、检测结果符合要求
同意验收
观感质量验收
好
综合验收结论
经验收建筑给排水及采暖分部工程施工质量符合企业标准，能满足施工质量验收规范和设计图纸的要求
验收单位
分包单位
X X X 项目经理 2003 年12 月28日
施工单位
X X X 项目经理 2003 年12 月28日
勘察单位
项目负责人 2003 年12 月28日
设计单位
X X X 项目负责人 2003 年12 月28日
监理（建设）单位
X X X 总监理工程师
（建设单位专业负责人）2003年12月28日

电梯分部工程质量验收记录
工程名称
安徽省经贸学院教学楼
安装地点

监理（建设）单位

监理工程师
项目负责人

子分部工程名称
检验结果
合格
不合格
合同号
梯号
安装单位

验收结论： 合 格
监理（建设）单位X X X X X X X 监理公司
总监理工程师
（项目负责人）：X X X
2003年12月30日

建筑照明安装（子分部）工程验收记录 表一

工程名称
安徽省经贸学院教学楼
结构类型
框架
层 数
六层
施工单位
安徽三建工程有限公司
技术部门负责人
XXX
质量部门负责人
XXX
分包单位

分包单位负责人

分包技术负责人

序号
子分部工程名称
分项工程数
施工单位检查评定
验收意见
1
照明配电箱（盘）安装
6
符合要求
同意验收
2
电线、电缆导管敷设
8
符合要求
3
电线、电缆管内穿线
8
符合要求
4
电缆头制作和线路绝缘测试
2
符合要求
5
普通灯具安装
6
符合要求
6
专用灯具安装
6
符合要求
7
开关、插座、风扇安装
6
符合要求
8
照明通电试运行
1
符合要求
9

质量控制资料
质量控制资料完整
同意验收
安全和功能检验（检测）报告
检测项目内容齐全、检测结果符合要求
同意验收
观感质量验收
好
综合验收结论
经验收建筑电气分部工程施工质量符合企业标准，能满足施工质量验收规范和设计图纸的要求
验收单位
分包单位
X X X 项目经理 2003 年12 月28日
施工单位
X X X 项目经理 2003 年12 月28日
勘察单位
项目负责人 2003 年12 月28日
设计单位
X X X 项目负责人 2003 年12 月28日
监理（建设）单位
X X X总监理工程师
（建设单位专业负责人）2003年12月28日

电线导管、电缆导管和线槽敷设分项工程质量验收记录

工程名称
安徽省经贸学院教学楼
结构类型
框架
检验批数
8
施工单位
安徽三建工程有限公司
项目经理
X X X
项目技术负责人
X X X
分包单位

分包单位
负责人

分包项目经 理

序号
检验批部位、区段
施工单位检查评定结果
监理（建设）单位验收结论
1
底层埋地干管敷设
符合要求
检验批验收记录及人员签字齐全
2
一层楼板照明配管
符合要求
检验批验收记录及人员签字齐全
3
二层楼板照明配管
符合要求
检验批验收记录及人员签字齐全
4
三层楼板照明配管
符合要求
检验批验收记录及人员签字齐全
5
四层楼板照明配管
符合要求
检验批验收记录及人员签字齐全
6
五层楼板照明配管
符合要求
检验批验收记录及人员签字齐全
7
六层楼板照明配管
符合要求
检验批验收记录及人员签字齐全
8
一至六层砌体配管
符合要求
检验批验收记录及人员签字齐全
9

10

11

12

13

14

15

16

检
查
结
论

各检验批数量齐全，验收记录完整，人员签字齐全，验收合格。

项目专业技术负责人：X X X

验
收
结
论

本分项工程验收满足企业标准和图纸设计的要求，验收合格。

监理工程师 X X X
（建设单位项目专业技术负责人）：

GB50303-2002 表14
电线导管、电缆导管和线槽敷设检验批质量验收记录
工 程 名 称
安徽省经贸学院教学楼
分项工程名称
照明暗配管
验收部位
四 层
施 工 单 位
安徽三建工程有限公司
专 业 工 长
X X X
项目经理
X X X
施工执行标准名称及编号
施工工艺标准Q/AHSJ0101、0102-2003
分 包 单 位
／
分包项目经理
／
施工班组长
X X X
质 量 验 收 规 范 的 规 定
施工单位检
查评定记录
监理（建设）
单位验收记录
主

控

项

目
1
金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定
（1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2

（2）当非镀锌的钢导管采用螺纹连接时，连接处的两端跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡跨接固定跨接地线。

（3）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接。

（4）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2
金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得套管焊熔连接。
钢管加套管焊接

3
防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其结合面应严密。

4
当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
保护层厚度大于15mm

一

般

项

目
1
室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢导管不应埋设于室外土壤内。

2
室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。

3
电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合说明表1的规定。

4
金属导管内外壁应做防腐处理；埋设与混凝土内的导管内壁应做防腐处理，外壁可不做防腐处理。
金属导管已做防腐处理

5
室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。

6
暗配的导管，埋设深度与建筑物、构筑物表面的间距不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设有管卡，中间直线管卡间的最大距离应符合说明表2的规定。
暗配的导管，埋设深度大于15mm

7
线槽安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。

8
防爆导管敷设应：
（1）导管间及灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。

（2）安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。

9
绝缘导管敷设应：
（1）管口平整光滑；管与管，管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，借口牢固密封。
管口平整光滑，使用专用胶合剂连接

（2）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施。

（3）当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管。
管材采用中型以上的导管。

（4）沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。

10
金 属、非金属柔性导管敷设应：
（1）刚性导管经柔性导管与刚性导管或电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m。

（2）可挠金属或其他柔性导管与电气设备、器具间的连接采用专用接头，复合型可挠金属或其他柔性导管的连接处密封良好，防液覆盖层完整无损。

（3）可挠金属导管和金属柔性导管不能做接地（PE）可接零（PEN）的接续导体。

11
导管和线槽，在建筑物变形缝处，应设补偿装置。
变形缝处设补偿装置

施工单位检查评定结果

控项目和一班项目经检查均能满足企业施工工艺标准
Q/AHSJ0101、0102-2003和图纸设计要求，验收合格。
项目专业质量检查员：X X X
项目专业质量（技术）负责人：X X X 2003年9月12日
监理（建设）单位验收结论

主控项目和一般项目经检查均合格，施工操作依据
和质量检查记录完整，该检验批经验收合格。
监理工程师 X X X
（建设单位项目专业技术负责人）：2003年9月12日
GB50303-2002 表14
电线导管、电缆导管和线槽敷设检验批质量验收记录
工 程 名 称
安徽省经贸学院教学楼
分项工程名称
弱电暗配管
验收部位
四 层
施 工 单 位
安徽三建工程有限公司
专 业 工 长
X X X
项目经理
X X X
施工执行标准名称及编号
施工工艺标准Q/AHSJ0101、0102-2003
分 包 单 位
／
分包项目经理
／
施工班组长
X X X
质 量 验 收 规 范 的 规 定
施工单位检
查评定记录
监理（建设）
单位验收记录
主

控

项

目
1
金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定
（1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2

（2）当非镀锌的钢导管采用螺纹连接时，连接处的两端跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡跨接固定跨接地线。

（3）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接。

（4）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2
金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得套管焊熔连接。
钢管加套管焊接

3
防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其结合面应严密。

4
当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
保护层厚度大于15mm

一

般

项

目
1
室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢导管不应埋设于室外土壤内。

2
室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。

3
电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合说明表1的规定。

4
金属导管内外壁应做防腐处理；埋设与混凝土内的导管内壁应做防腐处理，外壁可不做防腐处理。
金属导管已做防腐处理

5
室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。

6
暗配的导管，埋设深度与建筑物、构筑物表面的间距不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设有管卡，中间直线管卡间的最大距离应符合说明表2的规定。
暗配的导管，埋设深度大于15mm

7
线槽安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。

8
防爆导管敷设应：
（1）导管间及灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。

（2）安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。

9
绝缘导管敷设应：
（1）管口平整光滑；管与管，管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，借口牢固密封。
管口平整光滑，使用专用胶合剂连接

（2）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施。

（3）当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管。
管材采用中型以上的导管。

（4）沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。

10
金 属、非金属柔性导管敷设应：
（1）刚性导管经柔性导管与刚性导管或电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m。

（2）可挠金属或其他柔性导管与电气设备、器具间的连接采用专用接头，复合型可挠金属或其他柔性导管的连接处密封良好，防液覆盖层完整无损。

（3）可挠金属导管和金属柔性导管不能做接地（PE）可接零（PEN）的接续导体。

11
导管和线槽，在建筑物变形缝处，应设补偿装置。
变形缝处设补偿装置

施工单位检查评定结果

控项目和一班项目经检查均能满足企业施工工艺标准
Q/AHSJ0101、0102-2003和图纸设计要求，验收合格。
项目专业质量检查员：X X X
项目专业质量（技术）负责人：X X X 2003年9月12日
监理（建设）单位验收结论

主控项目和一般项目经检查均合格，施工操作依据
和质量检查记录完整，该检验批经验收合格。
监理工程师 X X X
（建设单位项目专业技术负责人）：2003年9月12日

GB50242-2002 表4.2.1
室内给水系统管道及配件安装检验批质量验收记录
工程名称
安徽省经贸学院教学楼
专业工长／证号
XXX／3401228
分部工程名称
建筑给排水及采暖工程
施工班、组长
XXX
分项工程施工单位
安徽三建工程有限公司
验收部位
一至六层卫生间
施 工
依 据
标准名称
施工工艺标准
材料／数量
PP-R管／
编号
Q/AHSJ0092-2003
设备／台数
热熔机／2台
存放处
现场
连接形式
热熔连接
主
控
项
目
质量验收规范的规定
施工单位检查
评定记录
监理（建设）
单位验收记录
1、室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
试压合格。见水压试验记录编号XX

2、给水系统交付使用前必须进行通水试验并做好记录。
见试验记录编号XX

3、生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用
见试验记录编号XX

4、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理，埋地管道防腐材质和结构应符合设计要求。
／

一

般

项

目
1、给水引入管和排水排出管水平净距不得小于1m。室内给水与排水管道平行敷设两管间的最小水平净距不得小于0.5m；交叉铺设垂直净距不得小于0.15m。给水管应铺在排水管上面。若给水管道必须铺在排水管的下面，给水管应加长度不小于3倍排水管径的套管。
／

2、管道及管件焊接的焊缝外形尺寸应符合图纸和工艺文件规定。焊缝高度不得低于母材表面，焊缝与母材应圆滑过度。焊缝及热影响区表面应无裂纹、无未熔合、无未焊透、无夹渣、无弧坑和气孔等缺陷。
／

3、给水水平管道应有2‰~5‰的坡度坡向泄水装置。

4、给水管道和阀门安装的允许偏差（mm）
水平管道纵横方向弯曲
钢管
每米、全长25米以上
1、≯25　　

塑料管复合管
每米、全长25米以上
1.5、≯25
符合要求

铸铁管
每米、全长25米以上
2、≯25

立管垂直度
钢管
每米、5米以上
3、≯8

塑料管复合管
每米、5米以上
2、≯8
符合要求

铸铁管
每米、5米以上
3、≯10

成排管段和成排阀门
在同一平面上间距
3

5、水表应安装在便于检修、不受暴晒、无污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段，表外壳距墙表面净距为10~30mm；水表进水口中心标高按设计要求，允许偏差为±10mm。
符合要求

6、管道的支、吊架安
装应平整牢固，其
间距应符合表规定
管型及直径
允许偏差

施工单位检查
评定结果
主控项目和一班项目经检查均能满足企业施工工艺标准
（Q/AHSJ0092-2003）和图纸设计要求，验收合格。 业质量检查员： X X X
项目专业质量（技术）负责人：X X X
2003年11月30日
监理（建设）单位验收结论
主控项目和一般项目经检查均合格，施工操作依据
和质量检查记录完整，该检验批经验收合格。 监理工程师 X X X
（建设单位项目专业技术负责人）：2003年11月30日

GB50243-2002表4.1
风管与配件制作检验批质量验收记录
（金属风管）
工程名称
安徽省经贸学院教学楼
分项工程名称
金属风管与配件制作
验收部位
一至六层
施工单位
安徽三建工程有限公司
专 业 工 长
X X X
项目经理
X X X
分 包 单 位
／
分包项目经理
／
施工班组长
X X X
施工执行标准名称及编号
施工工艺标准Q/AHSJ0101、0102-2003
检 查 项 目
质量验收规范的规定
施工单位检
查评定记录
监理（建设）
单位验收记录
主

控

项

目

1
材质种类、性能及厚度
（4.2.1）
金属风管的材质品种、规格、性能与厚度等应符合设计和现行国家产品标准及本标准的规定。
符合本条规定

2
防火风管（4.2.3）
防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。
符合设计要求

3
风管强度及严密性工艺性检测（4.2.5）
符合本规范的规定。
检测合格
见试验记录

4
风管的连接（4.2.6）
符合本规范的规定。
符合本条规定

5
风管的加固（4.2.10）
符合本规范的规定。
符合本条规定

6
矩形风管导流片（4.2.12）
矩形风管弯管的制作，一般应采用曲率半径为一个平面边长的内外同心弧弯管。当采用其他形式的弯管，平面边长大于500mm时。必须设置弯管导流片。
符合本条规定

7
净化空调系统（4.2.13）
符合本规范的规定。
／

一

般

项

目
1
圆形弯管制作（4.2.1-1）
符合本规范的规定。
／

2
风管的外型尺寸（4.3.1-2，3）
符合本规范的规定。
／

3
焊接风管（4.3.1-4）
符合本规范的规定。
／

4
法兰风管制作（4.3.2）
符合本规范的规定。
符合规范（4.3.2.）

5
铝板或不锈钢风管（4.3.3）
符合本规范的规定。
／

6
无法兰矩形风管制作（4.3.3）
符合本规范的规定。
／

7
无法兰圆形风管制作（4.3.3）
符合本规范的规定。
／

8
风管的加固（4.3.4）
符合本规范的规定。
符合规范（4.3.4.）

9
净化空调风管（4.3.11）
符合本规范的规定。
／

施工单位检查结果评定

控项目和一班项目经检查均能满足企业施工工艺标准
Q/AHSJ0101、0102-2003和图纸设计要求，验收合格。
项目专业质量检查员： X X X
项目专业质量（技术）负责人：X X X
2003年11月2日
监理（建设）单位验收结论

主控项目和一般项目经检查均合格，施工操作依据
和质量检查记录完整，该检验批经验收合格。
监理工程师 X X X
（建设单位项目专业技术负责人）：
2003年11月2日

编号：
隐蔽工程验收记录

工程名称
安徽省经贸学院教学楼
施工单位
安徽三建工程有限公司
隐
蔽
工
程
内
容
检验批（分项）工程名称
单位
数量
说 明
四层照明、五层插座混凝土

1、 据图纸电施5，按图施工，坐标正确。
2、 焊管内壁防腐处理，加套管焊接，套管长度为管外径的1.5~3倍，焊接牢固严密，管子进盒用φ6圆钢跨焊。
3、 PVC管采用中型以上阻燃导管，专用胶合剂，胶粘连接，管子进盒用锁母固定。
内配管 SC φ25
米
150
SC φ20
米
120
PVC φ16
米
200
PVC φ20
米
180
存
在
缺
陷
经检查个别PVC被踩扁
整
改
情
况
被踩扁的PVC管已全部更换
验
收
结
论
经检查，所有材料及安装符合设计要求及施工规范，资料完整，同意隐蔽。
（由监理公司填写）
参
加
人
员
建设单位项
目专业负责人
（总）监理
工程师
施工企业
质量部门代表
项目经理
质量检查员
X X X
X X
X X X
X X X
X X X
此表为通用表，由施工单位填写 2003 年 9 月10 日

编号：
隐蔽工程验收记录

工程名称
安徽省经贸学院教学楼
施工单位
安徽三建工程有限公司
隐
蔽
工
程
内
容
检验批（分项）工程名称
单位
数量
说 明
二层卫生间给水管道暗装

1、据图纸水施6，按图施工，坐标正确。
2、PP-R管热熔连接
3、管道安装完毕后已进行水压试验合格，见试验记录编号06
采用PP-R管

DN32
米
8
DN25
米
12
DN 20
米
16
存
在
缺
陷

整
改
情
况

验
收
结
论
经检查，符合要求同意隐蔽。
（由监理公司填写）
参
加
人
员
建设单位项
目专业负责人
（总）监理
工程师
施工企业
质量部门代表
项目经理
质量检查员
X X X
X X X
X X X
X X X
X X X
此表为通用表，由施工单位填写

编号：
隐蔽工程验收记录

工程名称
安徽省经贸学院教学楼
施工单位
安徽三建工程有限公司
隐
蔽
工
程
内
容
检验批（分项）工程名称
单位
数量
说 明
四层镀锌铁皮风管、橡塑

1、 依据施工图图号SES-5，按图施工，坐标正确。
2、 风管为镀锌铁皮
3、 橡塑保温材料粘贴在专用胶水均匀涂刷的风管上，接缝处用自粘胶粘接，风管保温面要求平整，与风管紧贴，无空鼓起泡现象，与托架、法兰等接缝严密、无缝隙。
保温安装在走道吊顶内

风管规格500×300　　　
米
120
500×200
米
50

存
在
缺
陷

整
改
情
况

验
收
结
论
经检查，所有材料及安装符合设计要求及施工规范，资料完整，同意隐蔽。
（由监理公司填写）
参
加
人
员
建设单位项
目专业负责人
（总）监理
工程师
施工企业
质量部门代表
项目经理
质量检查员
X X X
X X
X X X
X X X
X X X
此表为通用表，由施工单位填写 2003 年 9 月10 日

水 压 试 验 记 录

试验时间 2003年10月15日
工程名称
安徽省经贸学院教学楼
总包单位
安徽三建工程有限公司
试验项目部位
卫生间给水管道系统（PP-R）暗敷
分包单位

试验要求
1、 本工程设计工作压力为0.6MPa，试验压力为0.9MPa。（无设计要求时，按设计工作压力的1.5倍且不低于0.6MPa）
2、 管道系统在试验压力下观测1小时，压力降不大于0.05MPa，然后在工作压力的1.15倍状态下稳压2小时，压力降不大于0.03MPa，同时检查管道及各连接处不得渗漏为合格。

试验情况
记 录
试验压力表设在一层，从上午9时30分开始向管道内灌水、排气至10时，用试压泵加压表压升至0.9MPa停止，1小时后观察压力表，表压降至0.87MPa，压力降为0.03MPa，然后在工作压力的1.15倍状态下稳压2小时，进行检查，压力降为0，检查管道及连接处无渗漏现象。
试验结论
符合设计要求及施工规范
（由监理公司、建设单位填写）
建设单位
代 表
总包单位
代 表
分包单位
代 表
监理公司
X X X
X X X

X X X
注：本表为给排水与采暖、电气、通风与空调各专业试验及运行记录通用表

空调水管严密性 试 验 记 录

试验时间 2003年11月15日
工程名称
安徽省经贸学院教学楼
总包单位
安徽三建工程有限公司
试验项目部位
空调水管严密性试验（无缝钢管、系统中蝶阀平衡阀）
分包单位

试验要求
当工作压力小于1.0MPa时，为工作压力的1.5倍做试验压力。在试验压力下，稳压10min，压力不得下降。再将系统压力降至工作压力，在60min内压力不得下降，外观检查、无渗漏为合格。本工程设计试验压力为1.2MPa。
试验情况
记 录
打开系统高处放风阀，向系统内注水，直至系统内满水无气后，关闭高处放风阀；向系统内注水打压1.2MPa，进行检查，整个系统试压无渗漏，移压10min后，压力无下降。然后将压力降至0.8MPa，待60min后压力不下降，且无渗漏现象。
试验结论
根据试验情况符合设计要求及施工规范，试验合格。
（由监理公司、建设单位填写）
建设单位
代 表
总包单位
代 表
分包单位
代 表
监理公司
X X X
X X X

X X X
注：本表为给排水与采暖、电气、通风与空调各专业试验及运行记录通用表

通 电 试 验 记 录

试验时间 2003年10月15日
工程名称
安徽省经贸学院教学楼
总包单位
安徽三建工程有限公司
试验项目部位
一至六层
分包单位

试验要求
1、 照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致，开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。
2、公用建筑照明系统通电连续试运行时间为24H。所有照明灯具、风扇均应全部开启，经24H ，且每2H记录运行状态1次，连续试运行时间内无故障。

试验情况
记 录
照明灯具、风扇全部开启，经24H通电试验，每2H记录运行状态一次（见记录），配电控制正确，空开、电度表、线路结点温度及器具均运行正常，符合要求。
试验结论
符合设计要求及施工规范
（由监理公司、建设单位填写）
建设单位
代 表
总包单位
代 表
分包单位
代 表
监理公司
X X X
X X X

X X X
注：本表为给排水与采暖、电气、通风与空调各专业试验及运行记录通用表

电
