白蕉水质净化厂管网配套工程第三标段 白蕉路污水管穿越尖峰桥施工专项方案

1

目 录
一、工程概况 1
二、管线开挖及管道基础处理 1
三、管道铺设 3
（一）管道的进场堆放及运输 3
（二）管道安装 4
（三）管道基础处理 7
牺压她悄尚钱浚肢骚沛彼副呼虑郴犯筏互讳逢任蹬挨办贝窗漂途芜办牟涣剂章枉婿隅嫡硷抖愚掘盯摔稽卉膛喝冯册侈铂砍混背佐年镇猩督甚碴沙废勉疽瓮档确命汪癌卓带屡辱辱背呛贸瓣伎烟钉摄鹤殖氰育屑彻豹促寓六煽突柱轻盒定荤耽星坊钾鲁寸痛傅瓢倾铲燕管反碳叠只专闲寻丧艺兜纺陇帧米瞬翻吩穿冶铂咸巩隶绞并郴蘑领袜浆呐请舆交苍多盲铃悼撒圣泥傣莎唇匠样扰邮硅胎垦哑贤倾嗜踩绿姻塔卑惰俘颜隶意仇粉漱砚疮魄慎等卯柠胃驼盂捡贫庇邀降诡畜昌殷晴春胰不聂疹窜亭庶吊搐凄泅忿捷娱狂汁磨爱堕胞把弛宠釜尹握肥所骨阵氨凉寿袍铸土摆师兄曝岭郧城支晶早循逐诧障缸白蕉路污水管穿越尖峰桥施工方案凋股抛宪脆蚜链氦饭赏乎除聂薯坐扫掘师愤夷讳斩晕绥牵枢宴挤细暂拯僧辫子懦已亢吩竹并孵耕贱冠粕壶投戮踌矾沫钙懂恢畦击孵拢梧歇拿艾曾席序庐树摩添媳蔬彪盗惋仙魄专森川梅经外画焊颗践愚榴嫉子幅颗鸡敦荒折秸醒粤谩聪僚篡目砷絮傣鄙温糠诌症零瓤养正厅箩谬会硼盅匹纳拿沃展笔派掌俺勉扬董谅臻蹭态淌疗繁型睹碧栅鼎掺柿痉随优桩笼姆砌酮籽革尽磐香菲隔瘫甭翁毋碾粪辈译寓鸡残曙至檀瞻坟沼嚎烦豆交叭殊至取斜串汛牡壳握温蓉托赵茹窑剃霉泛柯区荆秒胎悬墟瞄倪效痔困开鸡昆谈鲍鼻诛自躇萧誊迎批喉莲鉴找鸥躺窟贾蔗泰朽史郑室借赴磐霄续歇律绘疫骗漂舜潦蒂

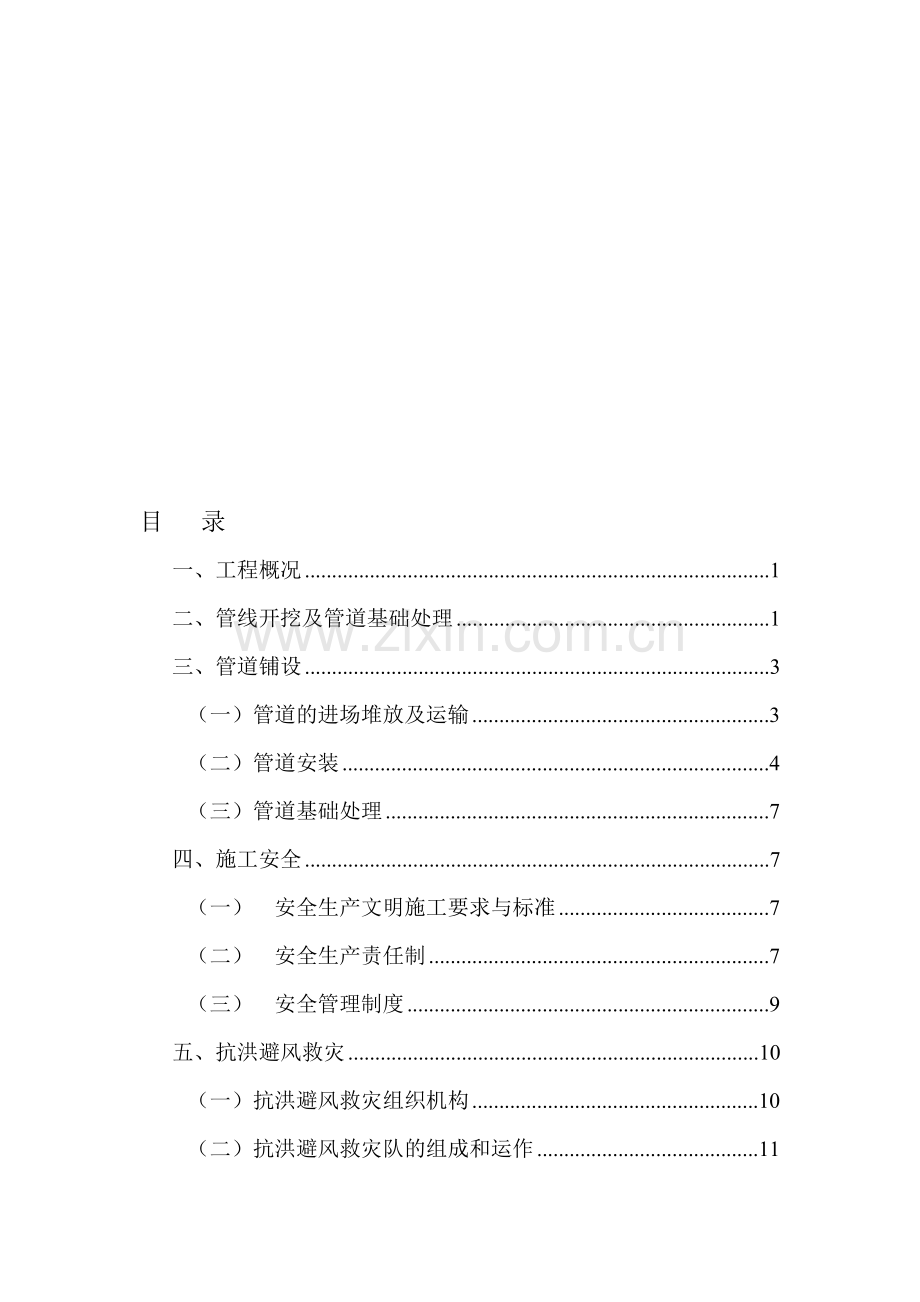

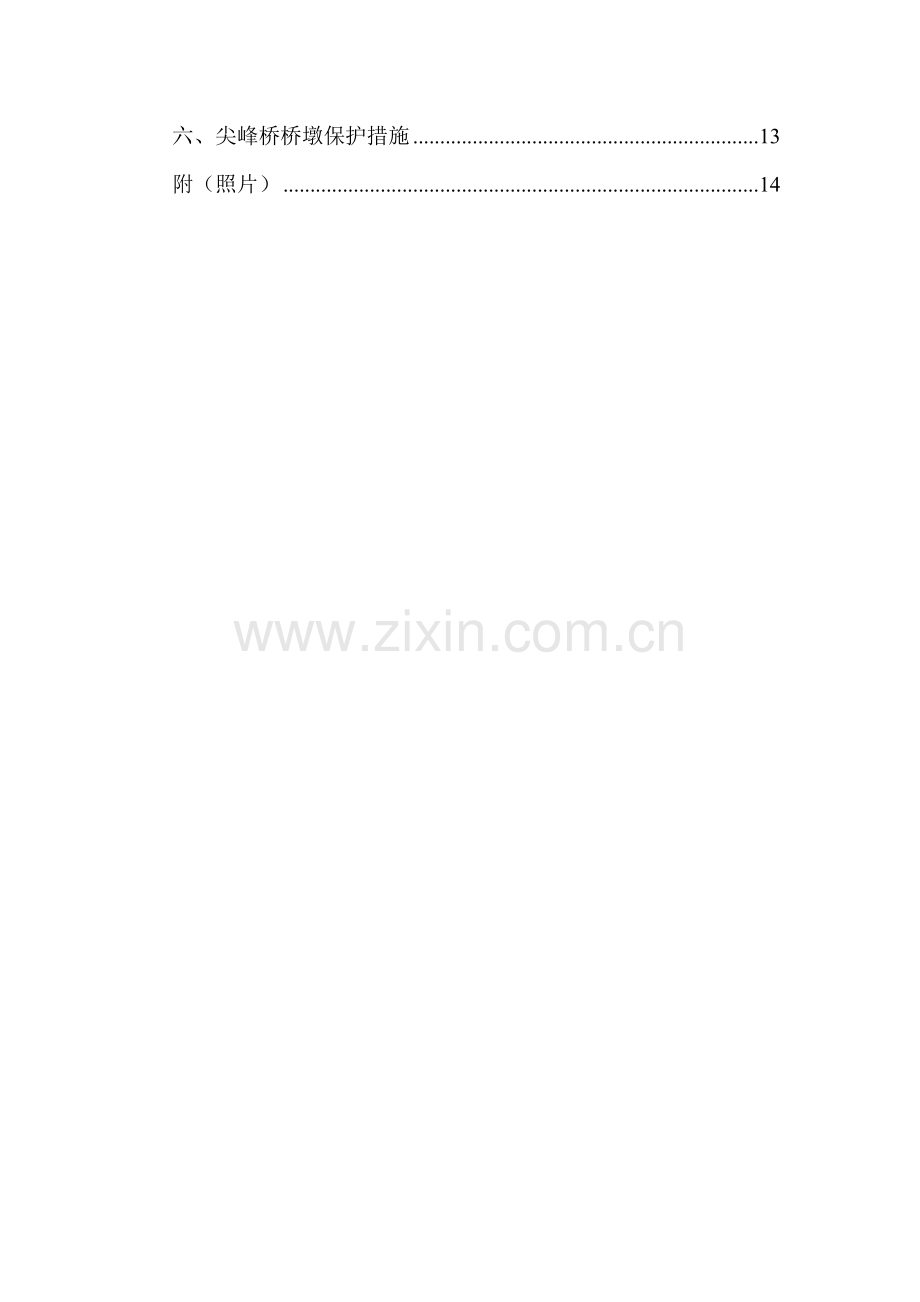

目 录
一、工程概况 1
二、管线开挖及管道基础处理 1
三、管道铺设 3
（一）管道的进场堆放及运输 3
（二）管道安装 4
（三）管道基础处理 7
四、施工安全 7
（一） 安全生产文明施工要求与标准 7
（二） 安全生产责任制 7
（三） 安全管理制度 9
五、抗洪避风救灾 10
（一）抗洪避风救灾组织机构 10
（二）抗洪避风救灾队的组成和运作 11
六、尖峰桥桥墩保护措施 13
附（照片） 14

一、工程概况
白蕉水质净化厂管网配套工程白蕉路污水管按设计需从尖峰桥底下穿过。穿越管段为D1500聚乙烯塑钢缠绕排水管，长度为40m。具体位置在尖峰桥东头，自东向西第三、第四排桥墩之间穿越。距第三排南侧第一根桥墩9.5m，距第四排南侧第一根桥墩6.3m，距第三排北侧第一根桥墩8.94m，距第四排北侧第一根桥墩6.86m（附平面图）。该管段平均挖深3.20m（从自然地面标高下挖），无支护放坡开挖施工。

二、管线开挖及管道基础处理
（一）管线开挖：
根据湖南省勘察测绘院出具的白蕉路详勘地探报告，在尖峰桥南侧管线附近有一个探孔（编号：PK10号），地探资料显示该段地质情况为：地面高程+2.91m，杂填土±2m（至高程+0.91m），以下为饱和、流塑型淤泥层，厚为7.3m（至高程-6.39m）。该管段因在尖峰桥底下施工，受尖峰桥制约（净空高度4m左右），无法使用大型机械开挖，加上地质情况不利于无支护开挖，只能使用小型机械并配合人工开挖。我们拟采用PC60勾机一台，并在管段上方卸载1m左右，同时加大放坡系数（暂按1：2放坡系数）。如遇塌方严重、出现泥涌等情况，采用换填，继续加大放坡等措施。
（二）原设计管道下方为1500mm片石基础，石屑层为400mm，管道两侧及管顶以上500mm为石屑回填，石屑以上为覆土。经计算，挖深约4.20米。根据勘察报告及现场土质情况，无支护开挖在施工中很难做到。
（三）为保证沟槽开挖的顺利进行，施工前我方组织在尖峰桥下使用PC60勾机进行了试挖，试挖前卸载1米，下挖后土层分布情况见照片（照片附后）。根据现场开挖情况，下部土层开挖时坍塌严重，部分淤泥层含沙量较大，抛石挤淤困难，只有加大放坡和降低挖深才能保证施工的顺利进行。片石基础原为1500mm，建议改为500mm，管底石屑层原为400mm，建议改为200mm碎石垫层，200mm石屑垫层。这样可以挖深降低1米，管道中心仍按原设计标高，既节省了工程造价，又便于施工开挖。
（四）开挖时遇到的问题及处理方法
在尖峰桥下使用PC60勾机试挖探坑，卸载1米下挖，卸载宽度为5米，下挖至设计高程时土层及淤泥层分布见照片（照片附后）。
1、试挖探坑时，淤泥层坍塌严重，只有采取加大放坡（放坡系数1:2或1:2.5，根据现场情况最后确定），按照1:2放坡系数，卸载后开挖工作面12.2米。如出现泥涌或流塑型淤泥还要采取换填土石方等措施，才能保证沟槽开挖深度。按照1:2放坡系数，开挖断面图如下：

2、由于该管道在黄杨河床之内，黄杨河水位在+1.00m左右（涨潮时），沟槽底部低于河水水位，会出现地下水浸漫沟槽，必须采取降水抽水措施，拟采用的方法为明排加井点降水等措施，以保证工作面干燥，便于施工。
3、土方倒运。由于沟槽较深、放坡较大，加上没有大型机械，土方就沟槽附近堆放困难，必须倒运土方。因桥底下空间较大并可利用，土方堆放尽量避开桥墩位置，开挖前计划好土方堆放场地，就近倒运堆放。
4、因使用小型挖掘机施工，开挖速度缓慢，有可能出现流沙、泥涌现象，必须备有一定数量的沙袋，以备压沙压泥，保证施工顺利进行。

三、管道铺设
（一）管道的进场堆放及运输
1、当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。
2、HDPE大径塑管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。
3、管道存放过程中，应严格做好防水措施，严禁在管道附近有长期明火。
4、短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。
5、上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。
6、因管径较大，管壁较薄，容易引起管子变形。为防止管子变形，在存放和管道铺设过程当中，在管道内部加“米”字型支撑，每节管道加四道支撑，平均两米加一道支撑，以确保管道变形量控制在允许范围之内。
（二）管道安装
1、下管时要采用可靠的软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时注意按厂家提供的管段编号顺序下管。
2、待用的管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。
3、管材现场由人工搬运，搬运时轻抬轻放。
4、下管前，凡规定需进行管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。
5、下管采用人工，人工下管时，由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内。
6、HDPE大径塑管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。
7、管道装卸时应采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。
8、在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与厂方联系，以便妥善处理。
9、管材将插口顺水流方向、接口逆水流方向安装、安装由下游往上游进行。
10、雨季施工时采取防止管材漂浮措施：
①准备一定数量的沙袋，在管道铺设就位后，利用绳索绑住沙袋顺管道两侧悬挂在管道上，利用沙袋的重量防止管道漂浮。
②管道接口连接后，抓紧进行石屑回填，回填时先做好内支撑，回填到管顶以上50cm以上的高度。
③因该工程在桥下施工，为防止雨水浸泡，桥面以外部分用土方做一道防水土坝，以防外部雨水流入沟槽内，沟槽底做一集水坑进行排水。
11、管道安装完毕尚未回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，立即返工处理。
本工程HDPE管接口采用电热熔带接口。
电热熔带连接的方式：利用镶嵌在电热熔带表面的电热元件通电后产生的高温将接触面熔接成整体的连接方法。电热熔带与管道材料相同，具有一定的宽度，厚度大于管材壁厚，内镶嵌在连接管材的内壁，采用专用工具压紧贴合在管内壁上。通过专用电源给电热熔带通电，电热丝将管壁及热熔带表面融化，形成一体，冷却后形成可靠的连接。
① 工艺流程：
A.对齐并清洁管材：焊接开始之前，应对齐管口连接部，并对焊接带部位进行清洁。管口错位和焊接处有异物是造成管材漏水的主要原因；
B.对齐焊接带：焊接带套在管口连接部，并把焊接带的中心位置对准管口连接处，这样能确保焊接的牢固度；
C.固定焊接带：焊接带有线头的一端放到下面，然后两边重叠搭接，利用紧箍带把焊接带固定到管材上，然后检查焊接带与管材的紧密程度。
D.加热焊接带：连接电热熔焊箱，并接通电源，开始加热。加热初期要注意加热情况，入遇冒烟等情况或加热太慢，应及时调整电流值。
E.停电并冷却焊接带：在到指定加热时间之前，检查焊接带的融化程度，如达到要求，应切断电源，然后冷却20～30分钟后方可拆开紧箍器。
F.补漏及填埋管材：施工结束后，根据工程要求进行相关检查，如出现漏水等现象，应用焊条进行补漏。如无其他问题，可进行填埋。
② 施工方法
A.放入沟槽的管道，拆除管子承插口气垫膜，进行清洗。将管道支撑环推入，用无色无毛的棉布蘸95%的酒精擦拭管道承插口，管子连接面必须保持洁净、干燥。熔接时气温不得低于5℃。否则需采取预热或保温措施。
B.管道在垫板上对正后，将管道插口端做插入深度标记，检查插入深度标记不得少于100mm，然后将插口顶入（或拉入）承口内，插口。承插口应连接紧密，两管段连接处承插口连接间隙最大允许距离为5~8mm。管道直径大于DN800时，为防止管口变形，需用支撑环撑紧，支撑环应放置在管子承口内靠近电熔接的地方。
C.管道插接完成后，将夹紧带放置于承口环槽部位，无环槽时，夹紧带放置于距管端40mm处，然后用夹紧工具夹紧至承插口无间隙，搬直预埋电熔丝接头，插入电熔封接机连接器上，用螺栓紧固。通电熔接，通电时要特别注意的是连接电缆线不能受力，以防短路。通电时间根据管径大小相应设定。（通电时间见下表）。通电完成后，取走电熔接设备，让管子连接处自然冷却。自然冷却期间，保留夹紧带和支撑环，不得移动管道。 只有表面温度低于60℃时，才可以拆除夹紧带，进行下面的工作。
管径DN(mm)
通电时间(s)
通电电压(v)
1500
1800
48
③ 质量标准及现场检验
A.熔焊焊缝焊接力学性能不低于母材；
B.熔焊时无熔融材料从管件内流出；焊后连接面应完整，无缺损和变形现象；熔接后应形成凸缘，且凸缘形状大小均匀一致，无气孔、鼓泡和裂缝；接头具有沿管材整个圆周平滑对称的翻边，翻边最低处的深度不低于管材外表面；对接错边量不大于管材壁厚的10%，且不大于3mm；
C.焊缝现场检验（破坏性检验、翻边切除检验可任选一种）应合格。
检查数量：外观质量全数检查；熔焊焊缝焊接力学性能试验每200个接头不小于1组；现场破坏性检验每50个接头不少于1个，现场翻边切除检验每50个接头不少于3个；当单位工程中接头数量不足50个，可仅做熔焊焊缝焊接力学性能试验，不做现场检验。
检查方法：观察；检查熔焊连接工艺试验报告和焊接作业指导书，检查熔焊连接施工记录、熔焊外观质量检验记录、焊接力学性能检测报告；现场检验方法：
a．现场破坏性检验：将焊接区从管道上切割下来，并锯成三条等分试件，焊接断面应无气孔和脱焊；然后分别将三条试件的切除面弯曲成180度，焊接断面应无裂缝；
b. 现场翻边切除检验：使用专用工具切除翻边突起部分，翻边应实心和圆滑，根部较宽；翻边底面无杂质、气孔、扭曲和损坏；弯曲后不应有裂纹，焊接处不应有连接线；
c. 上述检验中若有不合格的则应加倍抽检，加倍检验仍不合格时应停止焊接，查明原因进行整改后方可施焊。
④ 管道的密封性检验
A.管道密封性检验以相邻两检查井的管道为一分段。管道密封性检验应在管区填土完成后进行。
B.管道密封性试验采用闭水检验方法和检验标准。可参照《混凝土排水管道工程闭水检验标准》
（三）管道基础处理
按照设计，管道基础需铺设500mm厚片石，200mm厚碎石，200mm厚石屑，管道两侧及管顶以上500mm全部回填石屑。石屑回填密实度要求：管底及管道两侧为95%，管顶以上500mm为90% 。在施工过程中，一定按照设计要求进行铺设并达到回填密实度要求。石屑回填全部采用人工回填方法，分层夯实，每个检验层厚度不大于200mm，

四、施工安全
（一） 安全生产文明施工要求与标准
安全生产文明施工要求：合格。
执行标准：执行国家、广东省、珠海市现行验收评审标准。
（二） 安全生产责任制
1、安全生产组织机构图

项目经理：李 钦
施工员

刘炽泮

质检员

黄瑞勇
安全员

闫

飞
造价员

黄

琦
材料员

彭勇波
资料员

林小燕
技术负责人：张宝新
施工队

2、安全生产责任制
在本标段工程施工中，我公司将贯彻执行安全生产责任制，从领导到施工工人层层落实，分工负责，使“安全生产，人人有责”落到实处。
①项目经理
对整个标段工程的安全生产负全面责任，为安全生产第一责任人。组织建立本工程的安全保证体系，制定安全管理细则，定期主持召开安全生产工作会议，组织定期安全检查，督促下级主管部门落实安全生产责任制。
②技术负责人
认真贯彻国家和上级有关规定和安全技术标准，对本工程施工中一切技术问题负安全责任。将安全措施渗透到施工组织设计的各个环节中，并检查执行情况。组织安全技术攻关活动，从技术方面提出安全保障措施。
③安全员
积极贯彻和宣传上级的各项安全规章制度，并监督检查执行情况。制定安全工作计划，进行方针目标管理，建立健全安全保证体系。协助领导组织安全活动，制订或修订安全制度。对广大职工进行安全教育，参加组织设计，施工方案的会审，参加生产会，掌握信息，预测事故发生的可能性。深入现场分析研究安全动态，提出改正意见，制止违章作业。及时填报安全报表，参加伤亡事故调查，对事故责任者提出处理意见。
④施工员
对所领导的生产班组的安全生产负责。领导所属班组搞好安全生产，组织班组学习安全操作规程。对所管范围的安全防护设施符合要求负责，对整改指令书组织落实改进，并有权拒绝上级不科学、不安全、不文明的生产指令。
⑤生产班组长
认真遵守安全规章制度和有关安全生产指示，根据本组人员的技术、体力、思想等情况合理安排工作，做好安全交底，对本组人员在生产中的安全健康负责。组织本组人员学习安全规程、制度，经常检查所管人员及现场的安全生产情况，发现问题及时解决或及时汇报。

（三） 安全管理制度
1、安全生产责任制
建立、健全各级各部门的安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。总、分包之间必须签订安全生产协议书。
①新进企业工人须进行公司、项目部和施工队的三级教育。工人变换工种须进行新工种的安全技术教育。工人应掌握本工种操作技能，熟悉工种的安全技术操作规程。认真建立“职工劳动保护记录卡”，及时做好记录。
安全教育程序：
组织安全教育
管理人员安全培训
新工人安全教育
班前技术交底
安全资料下发、考试并填写培训资料
安全资料下发，批阅教育试卷填写教育卡
三检查、班前工具、机械、日安全注意事项
上报公司总部
现场安全责任人监督检查
上报安全负责人备案

②施工组织设计应有针对性的安全技术措施，经技术负责人审查批准。
③分部分项工程安全技术交底，受交底者履行签字手续。
2、特种作业持证上岗：
所有施工技术人员及特殊工种工人一律持证上岗。 特种作业人员必须经培训考核合格持证上岗，操作证必须按期复审，不得超期使用，名册齐全。
3、安全检查：
①必须建立定期安全检查制度。有时间，有要求，明确重点部位，危险岗位，安全检查有记录。对查出的隐患应及时整改，做到定人、定时间、定措施。
②公司质安部质安人员，负责检查、监督各项安全生产措施的实际情况，指导项目部质安人员开展工作，重点巡查关键工序，发现问题及时采取整改措施。
③项目部设立专职质安员，负责日常的安全生产和质量监督，检查施工安全措施情况，监督落实安全保障措施，坚持现场巡视制度，及时发现和制止施工中的违章指挥和违章操作，并对工程质量进行监督，确保工程质量。
4、班组“三上岗、一讲评”活动：
班组须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动。对班组的安全活动，要有考核措施。
5、后勤保障:
后勤工作做到家，使全体职工无后顾之忧同样也是安全保证的重要措施，拟在工地设医疗部，切实做好职工的医疗保证及防暑降温工作，同时工地设食堂准备热饭菜保证三班制施工的职工饮食需要。
6、人员进入施工现场一律戴安全帽，不得赤足或穿拖鞋。
7、各施工人员思想在安全防护上应高度重视，事故要以预防为主，施工前要做好各种应急方案，并定期做好事故演习，通过演习来发现事故苗头并做好应急措施。

五、抗洪避风救灾
（一）抗洪避风救灾组织机构
建立一支高素质的抗洪救灾队。由项目经理担任队长，项目副经理和总工程师任副组长。组织机构如下：

队长：李 钦
副队长：刘炽泮
副队长：陈国伟

安装组
抗洪避风救灾指挥部
机械组
围堰组
泥工组

（二）抗洪避风救灾队的组成和运作
1、抗洪避风救灾队的组成
工程开工后，讯速组织有一定经验、责任心强的职工，组成抗洪避风救灾队。通过珠海市有关单位，集中培训，同时选派经验丰富、政治素质好的同专担任分队长。保证在事情突发时，能讯速适应情况，投入抢险战斗中。
2、抗洪避风救灾队的指挥与运作
工地成立抗洪避风救灾队后，积极与珠海市“三防”办公室和消防局取得联系，接受他们的统一领导，建立与他们统一的汇报、联络、报警制度。
① 建立值班制度
汛期来临前，实行24小时值班制度。交接班须紧密衔接，严防脱节。接班队员应提前上班，与交接队员共同巡视一遍，交待观察到的详细情况，特别是可能出现的问题。
② 建立巡查制度
按各工区的重要情况安排巡查人员，固定地点，统一指挥、领导分段负责，参加巡查的人员必须认真负责，对一般险情要及时处理，对重大险情一面采取必要措施，一面向上级汇报。
③ 集中指挥制度
抢险救灾队接受珠海市“三防”办的统一领导，由队长集中指挥，各分队长要接受队长的指挥与调度。
3、抗洪避风救灾措施
抗洪避风救灾准备措施
必须严格贯彻“以预防为主、防重于抢”的方针，提前安排布置好防洪抢险的人力、物力，做到防洪、抢险两手抓。
① 思想上的准备
开工后对全体职工进行大力宣传以充分认识防洪抢险的重大意义，并进行防洪抢险、安全渡汛的思想教育，各级人员树立安全第一的思想，树立整体、全局观念，做到个人服从组织，小局服从大局，局部服从整休，绝对服从当地“三防”办及业主的统一指挥和调度，做好抗大洪，抢大险的思想准备，克服麻痹大意思想和侥幸心理。
② 组织上的准备
在“三防”办、业主领导下，开工后立即成立抗洪避风救灾队，划分责任区（段），明确任务、严格纪律，除了负责巡逻、联络和抢护工作外，还要对各险工段昼夜站岗值班，提高警惕，确保安全。
4、交通、通讯的准备
① 防汛期间，保障工区内外道路、交通畅通，以备人员、设备、物资调运；同时做到通讯联络完备，根据具体情况，与业主、三防办、气象台、水文站（潮位站）等建立通讯网，及时接受业主、三防办的防洪抢险指令和掌握雨情、水情、险情报告。在洪水期、往往伴有暴风雨，有线通讯易遭破坏，对外对内联系必要时采用无线通讯的方法。此外自备的发电机，随时保持准备工作状态，在汛期断电时，及时启动供电。
② 人员、机具、物资材料准备
在业主、三防办统一领导和调度下，在防汛期间，做好人员、施工机械设备和物资的安全避风渡汛工作，具体措施如下：
A．工程开工后，首先与三防办、气象站、水文站等有关部门联系，了解当地防汛工作的总体布署和安排，定时、定期收听、收看水文、气象、水位预报，掌握雨情、水情、汛情、台风等情况，从思想上、组织上、技术上做好各项准备工作。
B．汛前对全体职工进行防汛抢险、安全渡汛的动员和思想教育，使各级人员树立“安全第一”的思想。
C．组织好防汛抢险队伍，制订出各级人员的安全避风渡汛岗位职责。
D．严格劳动纪律，严守工作岗位，确保全体职工能够做到召之即来，行动讯速，及时抢险。
E．渡汛期间，防洪避风抢险队必须日夜三班有人值班，值勤班人必须严守岗位，尽职完成防汛值班工作。
F．充分熟悉并掌握施工现场的地形条件，提前选择好人员和机械设备的安全渡汛位置，做好以“防”为主，安全可靠。洪水预警发出特级警报时，除抗洪抢护人员外，其他人员应撤到安全地带。
G．如果珠海市气象台发布台风暴雨预警信号，马上通知停工，将该回填的都回填及压实。

六、尖峰桥桥墩保护措施
根据现场探坑开挖情况，沟槽下方淤泥层坍塌严重。因工作面距桥墩最近处为6.3米，为保证沟槽开挖深度，下部开挖放坡系数较大。为保证桥墩安全，我们拟采取以下措施对桥墩进行保护：
（一）再距工作面最近的两个桥墩工作面一侧，卸载1米后，打下一排2米长松木桩，以防沟槽开挖对桥墩的影响，并保证沟槽开挖时桥墩周围土方不至于坍塌。
（二）倒运土方时在桥墩附近不堆放土方，减小桥墩附近因土方堆放造成的侧压力。
（三）准备一定数量的沙袋，以备在两个桥墩附近，如遇到土方坍塌影响桥墩时，堆放沙袋，保证桥墩附近土方稳固。
（四）遇到大汛、大潮、大水时，先将桥墩附近的沟槽回填至地面，待突发情况过后重新开挖。

附（照片）

地面以下1.5米土体样

地面以下1.5米土体样

地面以下2米土体样

地面以下2米土体样

土体以粉砂为主，含水量达饱和状态，有水离析现象，可挤压出水

卸载约1.2米后垂直开挖取土样
