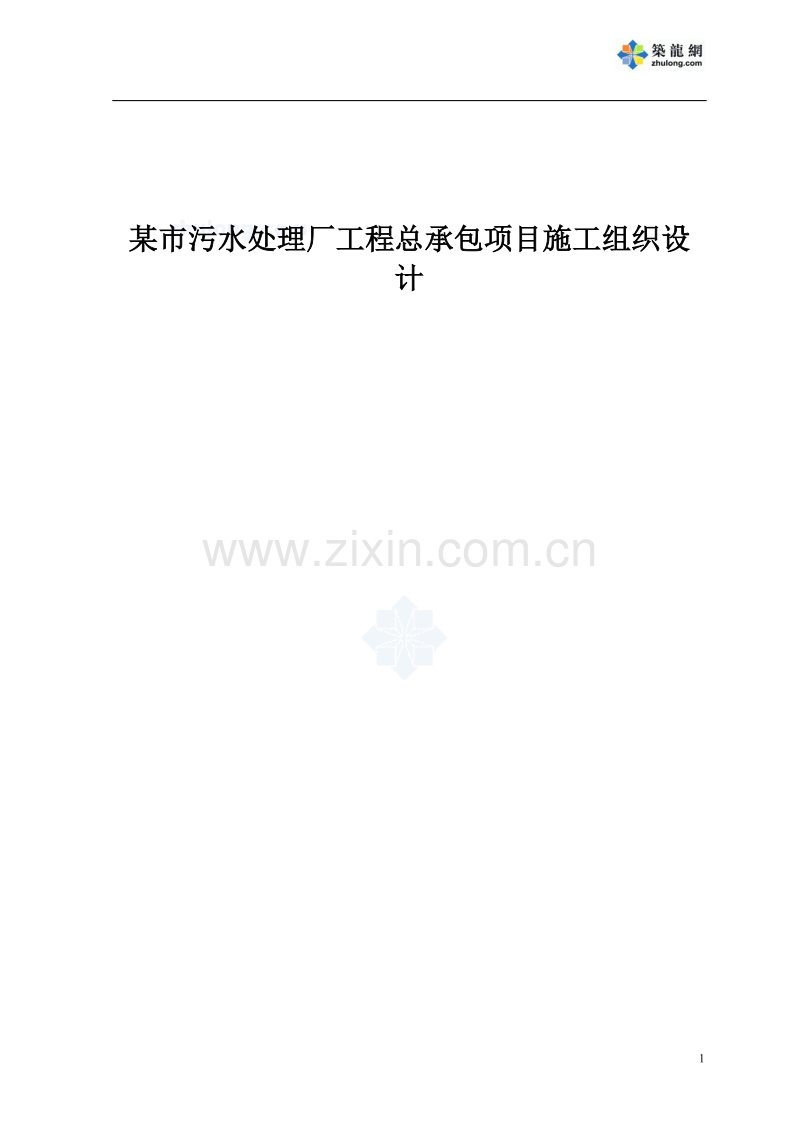

某市污水处理厂工程总承包项目施工组织设计.doc

1 某市污水处理厂工程总承包项目施工组织设某市污水处理厂工程总承包项目施工组织设 计计 2 目录目录 一、 编制依据及采用标准 二、 工程概述 三、 工程管理目标 四、 施工组织部署及计划安排 五、 土建施工主要技术措施 1、施工测量 2、土方工程 3、施工降水 4、钢筋工程 5、模板工程 6、混凝土工程 7、管道工程 8、管道附属构筑物 9、建筑工程施工技术措施 六、 地基处理 七、 设备安装及调试试运行 八、 工程质量保证措施 九、 工程工期保证措施 十、 季节性施工措施 3 十一、成品保护措施 十二、安全生产和文明施工措施 附 1：项目部组织机构图 附 2：质保体系图 附 3：文明、安全、环保施工保证体系 附 4：劳动力需求表 附 5：拟投入本工程机械设备清单 附 6：施工网络进度计划图 4 第一章第一章编制依据及采用标准编制依据及采用标准 1招标文件、设计图纸.5 2我单位对现场实地考察所得资料信息.5 3相关的国家标准、规范和规程.5 3.1基本标准 .5 3.2土方工程参照标准 .5 3.3钢筋工程参照规范 .5 3.4模板工程参照规范 .5 3.5混凝土工程参照规范 .6 3.6管道工程参照标准 .6 3.7建筑工程参照标准 .7 3.8建筑服务设施参照标准 .8 3.9机械设备安装 .9 3.10电气设备安装参照标准 .10 3.11系统试运行验收参照标准 .10 4我公司企业文件.10 4.1我公司质量环境职业健康安全管理手册 、 程序文件 .10 4.2我公司污水处理厂工程施工工法 .10 5 1 1招标文件、招标文件、设计图纸设计图纸 2 2我单位对现场实地考察所得资料信息我单位对现场实地考察所得资料信息 现场三通一平情况 现场地质、水文情况 现场现况设施情况 现场施工环境 3 3相关的国家标准、规范和规程相关的国家标准、规范和规程 3.13.1基本标准基本标准 中华人民共和国建筑法 建设工程质量管理条例 建设工程施工现场供用电安全规范（GB50194-93） 建设工程项目管理规范（GB/T503262001） 3.23.2土方工程参照标准土方工程参照标准 土方与爆破工程施工及验收规范（GBJ201-83） 地基与基础工程施工及验收规范（GBJ202-83） 土工试验方法标准（GBJ123-88） 建筑与市政降水工程技术规范（JGJ/T111-98） 3.33.3钢筋工程参照规范钢筋工程参照规范 钢筋混凝土用热轧带肋钢筋（GB1499-1998） 钢筋混凝土用热轧光圆钢筋（GB13013-91） 钢筋焊接及验收规程（JGJ18-96） 6 3.43.4模板工程参照规范模板工程参照规范 混凝土结构工程施工及验收规范（GB50204-2002） 给水排水构筑物施工及验收规范（GBJ141-90） 组合钢模板技术规范（GB50214-2001） 3.53.5混凝土工程参照规范混凝土工程参照规范 混凝土含碱量限值标准（CECS53：93） 矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥（GB-1344-92） 硅酸盐水泥、普通硅酸盐水泥（GB175-99） 混凝土质量控制标准（GB50164-92） 钢筋混凝土工程施工及验收规范（GB50204-2002） 混凝土强度检验评定标准（GBJ107-87） 普通混凝土用砂质量标准及检验方法（JGJ52-92） 普通混凝土用碎石或卵石质量标准及检验方法（JGJ/T53-96） 普通混凝土配合比设计技术规定（JGJ55-92） 混凝土拌合用水标准（JGJ63-89） 混凝土外加剂（GB8076-1997） 混凝土防水剂（JC474-99） 混凝土外加剂应用技术规范（GBJ119-88） 聚硫建筑密封膏（JC483-92） 橡胶止水带（HB2288-92） 3.63.6管道工程参照标准管道工程参照标准 埋地硬聚氯乙烯排水道工程技术规范（CECS122：20001） 混凝土和筋混凝土排水管 （GB118361999） 低压流体输送用焊接钢管（GB/ T3091） 低压流体输送用镀锌焊接钢管（GB/ T3092） 7 热轧钢板和钢带的尺寸、外形、重量及允许偏差 （GB/ T709） 钢管验收、包装、标志及质量证书的一般规定 （GB/ T21020） 混凝土和钢筋混凝土排水管（GB11836-1999） 金属管液压试验方法（GB241-90） 钢管焊缝检验（GB2651-8） 焊缝射线探伤质量标准（GB3328-87） 工业金属管道工程施工及验收规范（GB50235-97） 现场设备、工业管道焊接工程施工及验收规范（GB50236-98） 结构用无缝钢管 （GB8162） 埋弧焊焊接接头的基本形式与尺寸（GB86-80） 手工电弧焊焊接接头的基本形式与尺寸（GB86） 埋弧焊坡口的基本形式与尺寸（GB986-88） 超声波探伤质量标准（JB1152-81） 玻璃钢管和管件 （HG/T21633-1991） 预应力与自应力钢筋混凝土管用橡胶密封圈（ZBQ43001 87） 柔性接口排水管道施工技术规程（试行） （SZB01-99） 钢制管法兰类型（GB9115.3-88） 焊接性试验（GB4675.1-84） 3.73.7建筑工程参照标准建筑工程参照标准 塑料门窗用密封条（GB12002） 塑料窗基本尺寸公差（GB12003） 普通硅酸盐水泥（GB175-85） 普通碳素结构钢和低合金结构钢热轧钢板技术条件（GB3274） 建筑石油沥青（GB494-75） 砌体工程施工及验收规范（GB50203-98） 工业建筑防腐蚀设计规范（GB50046-95） 8 混凝土工程施工及验收规范（GB50204-2002） 屋面工程技术规范（GB50207-94） 建筑地面工程施工及验收规范（GB50209-95） 建筑防腐蚀工程施工及验收规范（GB50212-81） 普通粘土砌块规范 （GB510185） 门窗用硬聚氯乙烯（PVC）型材（GB8814） 建筑石膏 （GB977688） 建筑安装工程质量检验评定标准（GBJ301-88） 砌体结构设计规范（GBJ50003-2001） 木材工程用普通螺丝规范（GB100-76） 普通玻璃技术标准（ISO/TC160N41E-83） 钢化玻璃技术标准（JC293-83） 陶瓷锦砌块（JC456-92） 窗用平板玻璃（JG40-62） 建筑水磨石制品（ZBQ21001-85） 蒸压加气混凝土应用技术规范（JGJ17-84） 蒸压加气混凝土砌块（GB11968-89） 硅酸盐水泥、普通硅酸盐水泥（GB175-99） 3.83.8建筑服务设施参照标准建筑服务设施参照标准 建筑设备通用图集（91SB2，91SB3） 建筑排水用硬聚氯乙烯管道安装（96S3341） 管道元件的公称通径（GB1047-1995） 管道元件的公称压力（GB1048-1995） 建筑排水硬聚氯乙烯管道工程技术规程（CJJ/T29-98） 建筑排水用硬聚氯乙烯管材（GB/T5836.1-92） 无衬里消防水带（GB4580-84） 9 给水聚丙烯管材管件的规格、尺寸、性能标准（Q/140400QH2582000） 给水聚丙烯管材管件的规格、尺寸、性能标准（Q/140400QH2592000） 第三类型管的要求（DIN8077-1996） 第三类型管的要求（DIN8078-1996） 管件标准（DIN16962E） 采暧与卫生工程施工及验收规范（GBJ242-82） 通风与空调工程施工及验收规范（GB50243-97） 电气装置安装工程接地装置施工及验收规范（GB150-91） 低压电器的外壳保护等级（GB4992.2） 电气装置安装工程电气设备交接试验标准（GB50150-91） 电缆线路施工及验收规范（GB50168-92） 建筑电气安装工程质量验收规范（GBJ303-88） 低压电器的基本标准（GB1497-85） 3.93.9机械设备安装机械设备安装 水利水电工程钢闸门制造安装及验收规范 （DL/T5018-94） 水利水电工程启闭机制造安装及验收规范 （DL/T5019-94） 工业金属管道工程施工及验收规范 （GB50235-97） 现场设备、工业管道焊接工程施工及验收规范 （GB50236-98） 机械设备安装工程施工及验收通用规范 （GB50231-98） 工业安装工程质量检验评定统一标准 （GB50252-94） 工业锅炉房安装施工及验收规范 （GB50273-98） 压缩机、风机、泵安装工程施工及验收规范 （GB50275-98） 起重设备安装工程施工及验收规范 （GB50278-98） 水工金属结构防腐蚀规范 （SL105-95） 泵站施工规范 （SL234-99） 水工金属结构焊接通用技术条件 （SL36-92） 10 有关部门现行的行业及地方标准 设备生产厂商的技术要求 设计图指明的技术标准 3.103.10 电气设备安装参照标准电气设备安装参照标准 电气装置安装工程高压电器施工及验收规范（GBJ147-90） 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 （GBJ148-90） 电气装置安装工程电气设备交接试验标准（GB50150-91） 电缆线路施工及验收规范（GB50168-92） 电气装置安装工程接地工程施工及验收规范（GB50169-92） 电气装置安装工程旋转电机施工及验收规范（GB50170-92） 电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171-92） 电气装置安装工程低压电器施工及验收规范（GB50254-96） 电气装置安装工程起重机电气装置施工及验收规范（GB50256-96） 电气装置安装工程 1KV 及以下配线工程施工及验收规范（GB50258-96） 金属穿线管和固定件（IEC423） 根据颜色和数字鉴别导线（IEC446） 低压开关设备和控制设备组件（IEC439） 高压开关设备和控制设备的通用条款（IEC694） 电气设备噪音传播的测定（ISO1690） 3.113.11 系统试运行验收参照标准系统试运行验收参照标准 城市污水处理厂工程质量验收规范（GB50334-2002） 11 4 4我公司企业文件我公司企业文件 4.14.1我公司我公司质量环境职业健康安全管理手册质量环境职业健康安全管理手册 、 程序文件程序文件 4.24.2我公司我公司污水处理厂工程施工工法污水处理厂工程施工工法 第二章第二章 工程概述工程概述 1工程概述.12 1.1概述 .12 1.2规模及位置 .12 2主要工程项目.12 3工程特点.13 3.1混凝土性能要求高及结构形式复杂 .13 3.2工艺管线种类繁多 .14 3.3交叉作业多 .14 4我公司组织施工的优势.14 4.1技术优势 .14 4.2人才优势 .15 4.3资源优势 .15 4.4有完善的维修服务体系 .15 4.5前瞻性的施工理念 .15 12 5 5工程工程概述概述 5.15.1概述概述 A 省 AAA 市城市污水处理工程厂址位于 AAA 市西南约 3km 处，下堡头村东侧， 李店铺村西南，南距盐湖约 2km，距运（城）永（济）公路及盐化专用铁路 l00m 左 右，处于 AAA 市城市规划的三类工业区内。厂址北侧 500m 有南同浦铁路通过，南同 浦铁路的店坡火车站在厂址西南侧约 3km，南同浦铁路线北侧姚暹渠由东向西流过。 厂址东北侧距 AAA 市污水处理厂约 2.1km，约 3.8km 处有 AAA 火车站。 5.25.2 规模及位置规模及位置 根据 A 省 AAA 市城市污水处理工程的总体平面布置，AAA 市西南约 3km 处，下 堡头村东侧，李店铺村西南，南距盐湖约 2km，距运（城）永（济）公路及盐化专 用铁路 l00m 左右，处于 AAA 市城市规划的三类工业区内。日处理城市污水 4 万立方 米，其中电厂循环水补充水 3 万立方米，其余达标排放。 6 6主要工程项目主要工程项目 A 省 AAA 市污水处理厂工程主要包括构筑物、建筑物、工艺管线、厂区道路、 附属工程、围墙大门等项目的施工。 A 省 AAA 市污水处理厂工程主要工程项目 序号名 称单位数量尺寸(m) 13 1 进水泵房座 130*11*6 2 沉砂池座 130*21*5.5 3 生物池座 148*31*6 4 二沉池座 2R14 5 滤池座 1 14.2*12*5. 5 6 清水池座 144*30*4 7 输水泵房座 19*6*4.5 8 膜反应池座 129*15*4.5 9 RO 设备间座 139*24*4.5 10 鼓风机房座 114*16*8 11 脱水机房座 125*16*8 12 贮泥池座 112*7*8 13 污泥储运间座 116*11*8 14 污泥泵房座 111*8*8 15 配水井座 1R3 16 总变电室座 112*9*4.5 17 综合办公楼座 127*13 18 机修间及仓库座 115*12 19 传达室座 15*4 20 食堂座 120*10 7 7工程特点工程特点 A 省 AAA 市城市污水处理工程是典型的水工厂站工程，它除了具有模板量大、 14 现浇混凝土量大、建筑物构筑物兼有、工艺管线复杂、设备种类多、安装工艺复杂 等特点外，还具有以下特点： 7.17.1混凝土性能要求高及结构形式复杂混凝土性能要求高及结构形式复杂 A 省 AAA 市污水处理厂工程混凝土设计性能指标要求高、结构复杂。污水厂进 水泵房及旋流沉砂池结构型式复杂多样，混凝土均有抗渗、抗冻要求。而且为满足 设备对土建的要求，土建施工标准要求较高。 7.27.2工艺管线种类繁多工艺管线种类繁多 A 省 AAA 市污水处理厂工程厂区内管线工程为综合管线工程，包括各种工艺管 线、雨污水、电力等多种管线。在进行管线施工时一定要组织好管线施工的先后顺 序，合理安排好各种管线的交叉作业。 7.37.3交叉作业多交叉作业多 A 省 AAA 市污水处理厂工程包括构筑物、建筑物、综合管线、道路的施工。为 确保在要求的工期内完成施工任务，需要进行大量的交叉作业，这就要求施工单位 具有综合的施工作业能力和丰富的施工经验。 8 8我公司组织施工的优势我公司组织施工的优势 我公司是具有市政公用工程施工总承包一级和机电设备安装工程专业承包一级 资质的大型股份制企业，擅长组织综合工程的施工，先后承建过北京西客站热力管 线安装工程、北京地铁复八线、北京二环路和三环路改扩建工程（含桥梁）等大型 工程，尤其是在 1987 年承建了我国第一座现代化污水处理厂北京北小河污水处 理厂，之后又承建了我国最大的污水处理厂北京高碑店污水处理厂（100 万吨/ 天） 。几十年来我公司有多项工程获得北京市“优质工程” ，多次获得“长城杯”和 “金杯奖” ，北小河污水处理厂工程获得亚运会工程“特别鲁班奖” ，高碑店污水处 理厂一期工程和清河污水处理厂一期工程均荣获了土木工程的最高奖项“詹天佑大 奖” ，酒仙桥污水处理厂工程获得了 2001 年度中国建设工程“鲁班奖” 。 15 8.18.1技术优势技术优势 我公司在多个污水处理厂的施工过程中积累了大量的、丰富的经验，形成了先 进的大型污水处理厂施工专用工法。另外我公司具有对外试验资质的试验室，试验 室配备了大量的先进试验设备和高素质的试验检验人员，能承接各种土建及设备的 检验工作，能够满足 A 省 AAA 市城市污水处理厂土建工程施工中各种检验工作的要 求。 8.28.2人才优势人才优势 我公司有包括教授级高工在内的专业技术人员 350 多人，在多次参与大型污水 处理厂施工过程中锻炼、培养出一大批富有污水处理厂施工经验的中青年技术人员， 尤其是中青年技术干部，他们熟悉污水处理厂的工艺特点，掌握各种专业施工工法， 善于组织施工生产管理。在施工过程中我们通过“走出去，请进来”的方法，培养 出一大批懂技术、有经验的专业施工工人，部分已经达到高级技师水平，做到持证 上岗，为施工的具体实施提供保障，有利于提高施工的工程质量和速度。在施工过 程中，我们多次同外方人员合作，培养出一批综合能力强的技术人员，他们能正确 理解外方技术人员的想法和意图，进行技术沟通，有利于施工的顺利进行。 8.38.3资源优势资源优势 本公司拥有批量的大型专业模板、国标模板和大面积覆膜模板等多种模板，能 保证混凝土结构的任何几何尺寸和外观要求。本公司有 800 台（套）保养良好的工 程机械，满足污水处理厂各工程项目的施工要求，能保证施工顺利进行。我们拥有 大量可随时调用的施工辅助材料。各种材料全部经过质量认证和备案，能确保施工 的工程质量。同时我公司还拥有多年来一直提供优质材料设备的合作供应商。 8.48.4有完善的维修服务体系有完善的维修服务体系 在多座污水处理厂建设过程中，我公司建立了完善的维修服务体系，及时解决 污水厂运行中出现的相关工程问题，确保污水厂正常运转，为污水厂运行保驾护航。 16 8.58.5前瞻性的施工理念前瞻性的施工理念 我公司曾先后承建过多个污水处理厂施工，深刻意识到对于施工污水处理厂工 程来说，仅有创优的思想是不够的，还必须在施工过程中时刻为业主及运行单位着 想，使施工完毕的污水处理厂处处展示精品内涵，体现以人为本的理念。 正因为有这种前瞻性的施工理念，我公司在污水处理厂施工时，强化“以业主 和运行单位为中心” ，做到使施工过程种以雕琢艺术精品的理念塑造精品工程；在工 程竣工后，为运行单位留下一座处处体现“以人为本以人为本”的精品污水处理厂。 第三章第三章 工程目标工程目标 1工期目标.17 2质量目标.17 3安全生产目标.17 4文明施工目标.17 17 我公司在 A 省 AAA 市污水处理厂工程中，充分考虑整个工程特点，认真领会业 主对工程的要求，精心组织施工，实现工期、质量、竣工资料、安全生产、文明施 工目标。 9 9工期目标工期目标 根据 A 省 AAA 市污水处理厂工程特点，结合我公司的综合实力及在多个污水处 理厂施工经验，我公司在 A 省 AAA 市污水处理厂工程的工期目标确定为： 计划于计划于 20042004 年年 3 3 月月 1 1 日开工，确保在日开工，确保在 20042004 年年 1212 月月 3131 日前全部完日前全部完 成成 A A 省省 AAAAAA 市污水处理厂土建及设备安装工程，市污水处理厂土建及设备安装工程，20052005 年年 1 1 月至月至 3 3 月为试月为试 运行期。运行期。 1010 质量目标质量目标 在 A 省 AAA 市污水处理厂工程施工中，严格遵循我公司程序文件要求，以 雕琢艺术品的理念对待工程中的每一个细节，严格做好材料选择、细心做好过程控 制、精心做好成品保护，实现以下质量目标： 单位工程优良率达到单位工程优良率达到 80%80%以上，联动试车一次成功，塑造精品工程。以上，联动试车一次成功，塑造精品工程。 1111 安全生产目标安全生产目标 在 A 省 AAA 市污水处理厂工程施工中，我公司严格贯彻执行国家，北京市政 18 总公司有关安全生产的各项法律法规及管理办法，针对深基坑施工、冬雨季施工、 高空作业、现场用电制定专项技术保证措施，确保安全生产。我公司在 A 省 AAA 市 污水处理厂工程的安全生产目标确定为： 不发生因工死亡，重伤和重大机械设备事故。无火灾事故。不发生因工死亡，重伤和重大机械设备事故。无火灾事故。 1212 文明施工目标文明施工目标 在 A 省 AAA 市污水处理厂工程施工中，力争创建文明安全工地。我公司在 A 省 AAA 市污水处理厂工程的文明施工目标确定为： 整个施工过程中，严格以地方文明安全工地标准管理现场。整个施工过程中，严格以地方文明安全工地标准管理现场。 第四章第四章 施工部署及计划安排施工部署及计划安排 1工程项目部组成19 2施工总平面布置19 2.1临时水布置.19 2.2临时电布置.19 2.3临时路布置.19 2.4临时生产、生活区布置.20 3开竣工日期20 4总体施工顺序20 19 1313 工程项目部组成工程项目部组成 我公司将把本工程作为公司创优工程、重点工程、塑精品工程，组建强有力的项目经理部。 公司选拔任命项目经理、项目总工程师，其他管理人员采取公司内部公开竞争择优聘任上 岗方式，项目经理与每位管理人员签定聘任岗位协议书。 项目经理部组织机构： 项目经理部下设四科一室：工程科、质测科、供应科、经济科、办公室。 工程施工由四个施工工号进行，其负责施工项目如下： 第一工号：主要负责进水泵房、厂外管线、旋流沉砂池、贮泥池等的施工 第二工号：主要负责生物池、二沉池、清水池、滤池、膜反应池等的施工。 第三工号：主要负责综合办公楼、传达室、食堂、总变电室、鼓风机房、RO 设备间等所有 的建筑物的施工。 第四工号：主要负责全厂综合管线及道路及其附属工程的施工。 1414 施工总平面布置施工总平面布置 14.114.1 临时水布置临时水布置 施工临时水源接自厂区外上水管，厂区内采用钢管向各用水点布置，提供生产、生活、功 能性试验用水。主干管用 75 钢管布设，支管采用 50 的钢管引向附属用房区、生活办 20 公区、生产区各用水点。分区域布置阀门和消火栓，满足生产和生活需要并满足施工现场 及生活区的防火安全。 14.214.2 临时电布置临时电布置 现场用电主要有生产和生活两部分。经估算，现场高峰用电量为 330KVA，现场设一台 400KVA 变压器，位置在厂区西北角，变压器前端线路接自厂区外高压电网。配电线路采用 三相五线制布设，引至现场各结构物边上。 14.314.3 临时路布置临时路布置 临时路的设计主要本着方便施工、节约的原则进行布置；依照工程平面规划图的道路、管 线及构筑物、建筑物的位置进行设计。确保各施工地点道路通顺、方便，尽量避免因施工 造成道路中断，一旦中断有其他道路可供选择。 根据平面规划图的道路，临时道路分为两种，一种是位于正式道路处的临时道路，其结构 依据正式道路的标准进行施工，一种是不在正式道路处的临时道路，结构形式采用 150mm 厚 12%石灰土层，300mm 厚级配砂石。所有临时道路两侧均设 0.5m 的路肩。 14.414.4 临时生产、生活区布置临时生产、生活区布置 根据工期要求并结合施工的实际情况，生活区包括食堂、浴室、办公室、宿舍、开水房、 厕所等必备生活用房。生活区根据工程需要设钢筋加工厂、木工加工厂、仓库。 临时生产、生活区在不影响施工进展的前提下，结合平面规划和实际情况，经反复比较后 决定。 1515 开竣工日期开竣工日期 计划开工日期：2004 年 3 月 1 日 计划竣工日期：2004 年 12 月 31 日 试运行日期：2005 年 1 月 1 日2005 年 3 月 31 日 1616 总体施工顺序总体施工顺序 A 省 AAA 市污水处理厂工程大致分为以下四个阶段： 第一阶段为 2004 年 3 月 1 日2004 年 3 月 15 日。主要进行三通一平、临设施工、施工降水 的准备工作。 21 第二阶段为 2004 年 3 月 16 日2004 年 10 月 24 日，主要进行厂区综合管线施工、构筑物以 及其它大型混凝土结构池体的施工，以及厂区建筑物、道路、绿化施工。 第三阶段为 2005 年 10 月 25 日2004 年 12 月 31 日主要进行机械设备的安装以及全厂区的 清理交验工作。 第四阶段为 2005 年 1 月 1 日2005 年 3 月 31 日主要进行厂区试运行工作。 具体部署如下： 第一阶段：在 2004 年 3 月 15 日前完成场地平整、生活区、生产附属设施（小搅拌站、木 工加工厂、钢筋加工厂、料库、临时堆土厂等） 、临时路、临时水及临时电的施工 。 第二阶段：在这一阶段主要进行各主要构筑物、建筑物、综合管线、道路结构及绿化的施 工。主要进行结构施工的构筑物和建筑物有：进水泵房、旋流沉砂池、生物池、二沉池、 清水池、膜反应池、贮泥池、滤池等。其中构筑物完成主体结构施工（包括功能性试验） 、 所有建筑物完成主体结构及装修施工，综合管线、道路、绿化全部完成。这一阶段是施工 高潮并要努力克服雨季、冬季施工的困难，科学、合理的安排生产计划确保第二阶段施工 任务的完成。 第三阶段：从 2004 年 10 月 25 日2004 年 12 月 31 日，这一阶段主要对以完成的各构筑物、 建筑物进行机械、电气设备的安装及单机调试工作以及土建验收工作。 第四阶段：业主要求有三个月的试运行时间，在这段时间内我方将尽可能地提前使全厂达 到稳定运行，确保出水的合格。 22 第五章第五章 土建工程施工技术措施土建工程施工技术措施 第一节第一节 施工测量施工测量 1 1组建测量组组建测量组2323 2 2测量施工测量施工2323 2.12.1接桩、布置轴线及高程控制桩接桩、布置轴线及高程控制桩.2323 2.22.2原始地形、地貌测量原始地形、地貌测量.2323 2.32.3施工过程中的测量工作施工过程中的测量工作.2323 3 3测量复核测量复核2424 4 4竣工测量竣工测量2424 23 AAA 市污水处理厂工程为多种构筑物、建筑物、管线组成的综合工程，工程量大，故施工过 程中对测量工作要求很高。为高质量完成 AAA 市污水处理厂工程，我们在工程的开始就对 测量工作引起足够重视。合理调配设备、人员，使测量工作达到预期目标。 1717 组建测量组组建测量组 工程测量是工程优质快速施工的基础，因而测量工作的控制到位与否，直接影 响着其它工作的顺利进行。我公司针对本工程组建一个经验丰富、业务水平高的测 量组。测量组设组长。测量组长具有十年以上污水厂站测量施工经验，全组人员可 熟练地使用测量全站仪进行坐标定位。测量组在项目总工程师领导下进行全厂范围 内的施工测量工作。 1818 测量施工测量施工 18.118.1 接桩、布置轴线及高程控制桩接桩、布置轴线及高程控制桩 进场后，立即进行由业主提供的 AAA 市污水处理厂工程平面控制点、高程控制 点的接桩任务，并布置场区内的平面坐标控制网及高程控制网，并以适当的比例绘 24 制成图。 场区的高程控制网布设成闭合环线，对于重点平面控制点及高程控制点浇筑混 凝土墩进行加固保护（混凝土墩深 1m，长和宽各 0.6m） ，并设立红色警示牌，提醒 车辆及行人注意。 18.218.2 原始地形、地貌测量原始地形、地貌测量 测量接桩后，立即进行本污水处理厂土建工程范围内原始地貌的测量工作，详 细掌握池塘、田地、现有设施（如农灌机井）等的位置、标高，并绘制出详细的成 果图，为以后三通一平、土方施工等提供依据。 18.318.3 施工过程中的测量工作施工过程中的测量工作 各构筑物施工过程中要依照施工图纸，认真钉出各单元仓的边线、变形缝位置 线、侧墙中心线，延伸至各单元仓以外；并且控制点浇筑混凝土墩进行加固保护 （混凝土墩深 1m，长和宽各 0.6m） ，设立围栏保护加红色警示牌以提醒注意。地基、 垫层、基础、侧墙的高程线随工序的施工随时定出，确保施工要求。 建筑物施工过程中要依照施工图纸，认真钉出各道墙及框架柱的轴线，严格控 制防潮层、地梁、圈梁、框架梁、门口、窗口、楼板等的高程线。 厂区管道施工过程中要依照施工图纸，认真钉出管道中心轴线及管道管内底的 高程线。 厂区道路施工过程中要依照施工图纸，认真钉出道路中线、坡度线、曲线半径 及各结构层高程线。 对于互相有连接、衔接或排列的设备，施测出共同的安装基准线。必要时，按 设备的具体要求，埋设永久性的中心标板或基准点。 1919 测量复核测量复核 测量组在项目总工程师领导下，严格依据污水厂站验收程序组织专人进行各道 工序的测量复核，重点轴线、控制点由测量组长组织复核。施工过程中的测量复核 25 记录做到清晰、规范，并由测量组长每周检查一次，有关测量复核情况，每月由测 量组长汇总报项目部总工程师审阅。控制点、线和水准点每月进行核测一次,遇有大 风、大雨及降雪天气后加测一次，检查控制点的变化情况，如有异常及时予以调整 或平差。 2020 竣工测量竣工测量 根据施工进度委托有竣工测量资质的单位进行本工程的竣工测量，并将有关竣 工测量单位情况报监理工程师。竣工测量单位进入施工现场后，项目部测量组与其 密切配合，按相关竣工测量的程序，使竣工测量有序进行，尽早完成。 第二节第二节 土方工程土方工程 1.1.编制土方开挖施工方案编制土方开挖施工方案2626 2.2.场地清理场地清理2626 3.3.施工排水施工排水2626 4.4.基坑开挖基坑开挖2626 4.14.1基坑开挖及防护设施基坑开挖及防护设施.2626 4.24.2土方存放土方存放.2727 5.5.设置马道设置马道2727 26 6.6.土方回填土方回填2727 27 编制土方开挖施工方案编制土方开挖施工方案 土方开挖前 14 天，我方将拟定的土方开挖施工方案报请本工程监理工程师批准， 该方案包括：土方工程开始前我方复测的地面标高资料、图纸，土方开挖、回填顺 序及工期安排，必须进行的施工降水的系统设计、安装、操作程序，土方开挖、运 输、回填及压实方法，根据设计图纸对施工范围内的地下管线进行物探调查时，探 坑的位置、尺寸，地下管道交叉处回填土方法。待方案批准后我方首先对施工范围 内的地下管线进行物探调查，并将调查结果向相应的管理单位核实后，报监理工程 师备案。 场地清理场地清理 在施工前，将施工区域内的有碍施工的已有建筑物和构筑物、道路、沟、井、 围墙、树木等，由于清理场地而留下的坑、洞、按监理工程师指定的材料回填，填 料的分层厚度不大于 250，分层夯实到相邻土层干燥状态的密度。清理完场地后 请监理工程师检验，合格后进行土方开挖。 施工排水施工排水 构筑物及建筑物基坑在沿槽底口线布置上口宽 0.6m、下口宽 0.4m、深 0.4m 的 排水边沟，并有一定坡度坡向集水井。集水井直径 1.2m，深 2m，井内各放置一台 100 潜水泵，排水出路根据厂区总体排水布置而定。 基坑开挖基坑开挖 20.120.1 基坑开挖及防护设施基坑开挖及防护设施 在基坑开挖过程中，如遇不明地下障碍物，或地基出现与设计不符现象，及时 与监理工程师及相关人员联系，征求各方意见，尽量保护原有的测量控制点免遭破 坏，如有不可避免的情况发生，及时报监理工程师，确定适当的处理方法并经实施 处理后，可进行下一步施工工序。 28 施工基坑开挖深度、宽度严格按照设计图纸要求，并征得本工程监理工程师的 同意。 土方采用机械开挖，人工配合，按规范放坡，工作间宽 1.52.0m。施工时， 不需做地基加固处，先挖至设计基底以上 0.2m，余下的 0.2m 由人工清挖。随挖槽 随由人工削坡，削坡完毕用 1:4 水泥土抹面 50mm。沿基坑顶四周 2m 处用48 管做 栏杆，栏杆高 1.2m，立柱间距 3m，立柱入土 0.6m
