北京景泰西里危改工程施工组织设计方案.doc

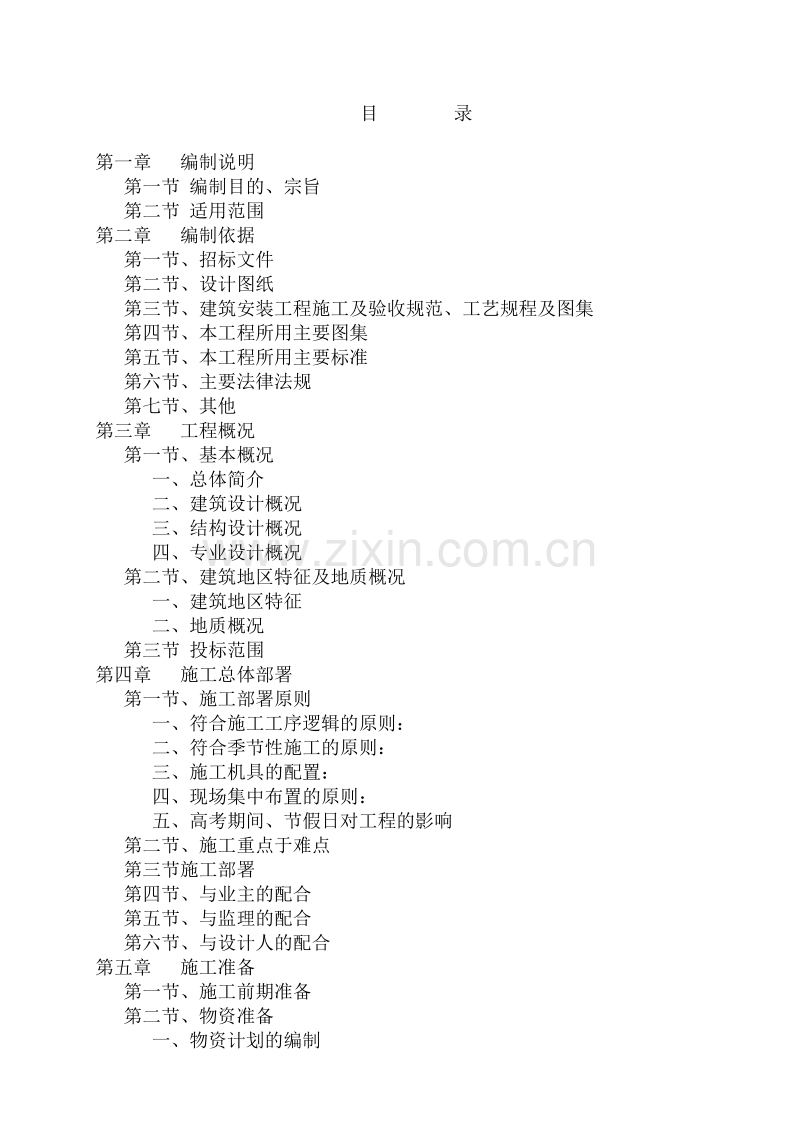

目 录第一章 编制说明第一节 编制目的、宗旨第二节 适用范围第二章 编制依据第一节、招标文件第二节、设计图纸第三节、建筑安装工程施工及验收规范、工艺规程及图集第四节、本工程所用主要图集第五节、本工程所用主要标准第六节、主要法律法规第七节、其他第三章 工程概况第一节、基本概况一、总体简介二、建筑设计概况三、结构设计概况四、专业设计概况第二节、建筑地区特征及地质概况一、建筑地区特征二、地质概况第三节 投标范围第四章 施工总体部署第一节、施工部署原则一、符合施工工序逻辑的原则：二、符合季节性施工的原则：三、施工机具的配置：四、现场集中布置的原则：五、高考期间、节假日对工程的影响第二节、施工重点于难点第三节施工部署第四节、与业主的配合第五节、与监理的配合第六节、与设计人的配合第五章 施工准备第一节、施工前期准备第二节、物资准备一、物资计划的编制二、工程材料准备第三节、劳动力准备第四节、施工现场准备一、施工现场平面控制网二、现场道路三、现场施工用电四、现场施工用水第六章 施工计划第一节、施工总体进度计划一、施工进度安排原则二、关键控制节点三、工程施工进度计划四、施工配套保证计划第二节、劳动力计划第三节、机具需用计划第四节、施工总平面布置第七章 主要施工方法及技术措施第一节、土建工程主要施工方法一、主要分部、分项工程施工顺序二、测量放线三、土方工程四、防水工程五、钢筋工程六、模板工程七、混凝土工程八、脚手架工程九、填充墙砌筑十、装修工程第二节、电气安装一、配管二、导线敷设：三、电缆敷设四、低压盘柜安装五、照明装置安装六、调试运行第三节、管道安装工程一、碳钢管安装二、UPVC管的安装三、管道试压四、闭水试验五、管道冲洗第四节设备安装工程施工方法一、设备、材料的验收及运输二、通风设备安装第五节 冬期施工措施一、钢筋工程二、砼工程三、装饰工程四、专业安装工程第六节 雨期施工措施一、混凝土施工二、钢筋工程三、模板工程四、 脚手架工程五、 屋面工程六、 机电安装第八章 拟推广采用的新技术、新材料、新工艺第九章 降低工程造价措施第一节 地缘优势第二节 钢筋工程第三节 混凝土工程第四节 模板工程第五节 小流水施工组织第六节 垂直运输设备的综合利用第七节 分阶段进行结构验收，提前装修、水暖、机电施工第八节 项目总承包组织和管理第十章 施工管理第一节 项目管理目标一、工期目标二、质量目标三、安全目标四、现场文明环保目标第二节 管理模式一、项目组织机构二、管理人员职责和权限第三节 工程资源一、人力资源二、基础设施第四节、文件控制及数据控制一、文件分类二、文件控制三、本工程执行规范、标准第五节 生产和服务的程控一、工序确定二、工序控制方法三、质量保证体系及保证措施四、产品交付五、服务第六节 采购一、物资采购二、工程分包第七节 环境控制一、施工安全管理措施二、文明施工管理措施三、环境保护管理措施四、消防保卫管理措施五、减少扰民及民扰措施第八节 产品标识和可追溯性管理一、应标识的范围及方法二、确定可追溯的产品和方法第九节 顾客财产第十节 产品防护一、搬运程控二、贮存程控三、半成品、成品的防护第十一节 顾客满意第十二节 监视和测量装置的控制第十三节 过程的监视和测量第十四节 产品的监视和测量第十五节 不合格品的控制一、不合格品的判定二、不合格品的评审三、不合格品的处置第十六节 资料分析第十七节 纠正措施第十八节 预防措施一、预防措施的程序二、监督和检查第十九节 总承包管理第二十节 质量计划的编制第一章 编制说明第一节 编制目的、宗旨本施工组织设计是为崇文区景泰西里危改工程投标需要编制的。本施工组织设计编制的指导思想是：投标时为业主着想，施工时对业主负责，竣工时让业主满意，同时在确保安全的前提下，力求经济合理，技术可靠，确保质量和工期。第二节 适用范围本施工组织设计是根据业主提供的图纸编制的标书，适用景泰西里危改工程东3#楼建筑安装工程。工程中标后再编制施工阶段的施工组织设计及施工方案、技术措施、质量计划等。第二章 编制依据第一节、招标文件 建设单位对本工程的招标文件。第二节、设计图纸施工初步设计图纸一套，包括土建建筑、结构及水暖、电气等各专业。第三节、建筑安装工程施工及验收规范、工艺规程及图集序号规范、规程编号规 范、规 程 名 称1GB50026-93工程测量规范2GB50108-2001地下工程施工防水技术规范3GB50204-92砼结构工程施工及验收规范4GB50207-94屋面工程技术规范5GB50209-95建筑地面工程施工及验收规范6GB50210-2001建筑装修工程质量规范7GB50243-97通风与空调工程施工及规范8GB50295-96 电气装置安装工程电气照明装置施工及验收规范9GBJ134-92人防工程施工及验收规范10GBJ202-83地基及基础工程施工及验收规范11GBJ242-82采暖与卫生工程施工及验收规范12JGJ/T10-95砼泵送施工技术规程13JGJ33-2001建筑机械使用安全技术规程14JGJ46-88施工现场临时用电安全技术规范15JGJ80-91建筑施工高处作业安全技术规程16JGJ104-97建筑施工冬季施工规程17JGJ107-96钢筋机械连接通用技术规程18JGJ108-96挤压套筒接头技术规程19JGJ109-96钢筋锥螺纹接头技术规程20DBJ01-26-96建筑安装分项工程施工工艺规程21DBJ01-41-98工程建设监理规程22DBJ01-48-2000建筑内墙用耐水腻子应用技术规程23DBJ01-51-2000建筑安装工程资料管理规程第四节、本工程所用主要图集序号图集名称编号1工程做法88J1-12墙身-加气混凝土88J2(二)3墙身现浇钢筋砼88J2（三）4外装修88J35内装修88J4(一)6内装修88J4(二)7屋面88J58地下工程防水88J69楼梯88J710卫生间、洗池88J811室外工程88J912居住建筑88JX4-113居住建筑88JX4-214木门88J13-315墙身-外墙保温88J2-X816住宅厨房、卫生间通风道01QB817外装修88J3-118变形缝88JZ3本工程所用的标准序号编 号名 称1GB50300-2001建筑工程施工质量验收统一标准2GBJ301-88建筑工程质量检验评定标准3GBJ302-88建筑采暖卫生与暖气工程质量检验评定标准4GBJ303-88建筑电气安装工程质量检验评定标准5GBJ304-88通风与空调工程质量检验评定标准6GBJ107-87混凝土强度检验评定标准7DBJ01-63-2002外墙外保温用聚合物砂浆质量检验标准第六节、主要法律法规序号名 称1建筑法2环境保护法3建筑安全法规及文件汇编4合同法及其他法规第七节、其他一、建1998200号关于建筑业进一步推广10项新技术的通知。二、公司ISO9002质量保证手册及程序文件。三、公司ISO14001环境管理手册及程序文件。四、岩土工程勘察报告勘甲11010042-kj第三章 工程概况第一节、基本概况一、总体简介序号项目内 容1工程名称崇文区景泰西里危改工程东3#楼2建设规模约5982.68平方米3结构类型框架+剪力墙4层 数局部地下1层，地上12层5工程地址北京市崇文区景泰西里危改区东区东侧6建设单位北京市新奥房地产开发公司7设计单位潍坊彩恩国际建筑设计有限公司8监理公司北京赛瑞斯工程建设监理有限责任公司9质量监督北京市崇文区质量监督站10立项批准文号京计投资文20031527号11规划许可证批准文号2003规崇建字0003号12资金来源自筹13工程性质民用14招标范围本工程设计图纸全部工程项目：东区东3#楼全部建筑安装工程、装饰工程、电气工程、给排水工程、采暖工程、通风工程等15工期要求计划2004年3月20日开工,定额工期工期390日历天,招标人要求工期364日历天16质量目标合格二、建筑设计概况（一）建筑概况 本工程是一栋高层住宅。规划建设用地7.48公顷，总建筑面积5982.68平米，住宅总户143户，其中地上建筑面积5669.62平米，地下建筑面积313.06平米，5.5-11.5层为住宅。住宅层高2.8m。檐口高度最高30.95m。基底标高最底为-4.15m。 立面形式为坡屋顶，顶部设有跃层。每单元设一部电梯 ，一部楼梯作为垂直交通。东西向为消防电梯。（二）防火设计及无障碍设计情况本工程遵照高层民用建筑防火规范要求，属二类建筑，地下部分耐火等级一级，室外有环形道路，小区内设消火栓井。室内每层为一个防火分区。西段东西向连塔每个防火分区疏散设有一部消防电梯及防烟楼梯，楼梯均通至屋面。东段东部底层架空设有消防车道每层设有消防栓。本工程主要出入口处均设有坡道，公共走道宽度等指标均满足无障碍设计要求。（三）建筑构造要求：1、墙身 1）.-1.100以下外墙和底板采用PPT-EA2防水剂钢筋混凝土，-1.100以上外墙和内墙用钢筋砼和加气砼砌块混合砌筑墙厚200；加气砼砌块要求强度不小于3.5MPa砌筑时要求采用MA1型砂浆砌筑，抹灰时采用MA2型砂浆抹面，或按88J2-2图集作法施工。 2）.分户隔墙墙厚不小于200厚,阳台分户隔采用100厚陶粒混凝土隔板墙，户内隔墙采用100厚陶粒混凝土隔板墙。 3）.与住户相邻的电梯井道墙一侧作隔音保温处理，内含40厚隔音板，100厚空气层，60厚陶粒混凝土隔墙板，共计200厚。2、防水 1）.地下室防水等级为二级，设两道防水，一道加防水剂的钢筋混凝土结构防水，一道卷材防水，防水卷材采用SBS玻璃纤胎型4mm+3mm厚的防水卷材。 2）.屋面防水等级为二级，耐用年限15年，防水卷材采用SBS玻璃纤胎型4mm厚的防水卷材，屋面做法中注意找平层要断缝，缝间距15002000，10宽内嵌油膏，再做防水卷材，具体作法见外装修屋面做法。 3）.厨房，卫生间防水卷材采用SBS玻璃纤胎JS型1.2mm厚的防水卷材。4、门窗 1）、外门窗均为节能塑钢保温门窗，其内并均设纱窗。内门采用常用门做法编号详见88J13-3图集。首层外窗加防护铸铁栏杆，入口单元门为空腹钢半玻防盗门，并设门禁对讲系统。户门采用多功能门，在前室的用四防门，前室外的用三防门。2）、玻璃为中空玻璃。玻璃的厚度由生产厂家经计算决定，并应满足建筑玻璃应用技术规程JGJ113-97的规定。凡分格面积1.5平米的，或距楼地面900以下的均应为安全玻璃。生产厂家应保证其抗风压强度，气密性，水密性，保温及隔音性能满足国家及行业规范的规定。3）、明厕外窗玻璃为磨砂玻璃。4）、所有设备管井检修门均为丙级防火门（设在前室内的门为乙级）。5）、公共厕所的防火门应具有美观性。6）、有噪声源房间门具有防火隔声性能。三、结构设计概况序号项 目内 容1结构形式 基础结构形式带形基础主体结构形式现浇钢筋混凝土框架+剪力墙结构2建筑物地基地基持力层第四纪冲洪积层，粉砂、粉质粘土层地基承载力180KPa3地下防水系统（双道设防）混凝土结构自防水底板、外墙、外露顶板，在混凝土中掺加防水剂形成自防水混凝土防水卷材地下室底板、铺设改性沥青防水卷材SBS玻璃纤胎型4mm+3mm厚4混凝土强度等级C25 S6基础底板、基础梁、地下外墙、框架柱C25地下结构（特殊除外）C25地上结构5抗震等级工程设防烈度8度框架抗震等级三级框支及以上二层一级剪力墙抗震等级二级6钢筋接头形式锥螺纹30 mm搭接绑扎18mm7钢筋类别一级钢6-10二级钢12-288主要结构断面尺寸外墙厚度250mm、200mm内墙厚度200mm 柱子截面尺寸800*500mm楼板厚度140mm、120mm、70mm、100mm、130mm、150mm、160mm、170mm9二次结构围护结构主要为加气混凝土轻质砌块10砂浆0.000以下M5水泥砂浆0.000以上M5混合砂浆四、专业设计概况序号项 目内 容 简 介1采暖分二个系统，户外为下供下回共用立管系统，户内为下分双管式;系统为6层以下供暖，系统为6层以上供暖;热源壁挂炉管材供回水干管立管采用热镀锌钢管，DN32丝接，DN32焊接;室内埋地管采用PP-R管，埋地部分无接口2给排水市政供水上水热镀锌钢管，穿厅部分作防漏处理中水热镀锌钢管下水UPVC管，穿楼板设阻火圈及伸缩节3消防系统用水量室外30L/S，室内40L/S管材自动灭火系统热镀锌钢管螺纹连接消火栓系统焊接钢管焊接连接防排烟楼梯间设机械防烟正压送风系统报警消火栓箱内设启动电钮，可启动消防泵同时向值班室报警4通风空调系统地下车库机械通风与防排烟系统，管材采用镀锌钢板楼梯间防烟正压送风系统第二节、建筑地区特征及地质概况一、建筑地区特征本工程位于北京市崇文区，二环三环路中间，北有安乐林路，南有刘家窑路，交通较方便。现场设置一个400kVA的箱式变压器供现场施工用电。施工现场用水由市政自来水DN150水管接入。现场内有市政污水口可供利用，现场内地面全面进行硬化或绿化处理、设污水沉淀池对施工用水进行净化处理，保证排入市政管线的水不带有污物、杂质。具以往气象资料表明，本地区常年主导风向偏南，夏季最高气温38度，冬季最底气温零下15度。二、地质概况本场区的场地土类型为中软场地土，场地类别为类。拟建场区内地基土不会发生地震液化，不存在影响场地稳定性的不良地质作用，地下水（潜水承压水）对混凝土结构无腐蚀性。本工程基底持力层主要为第四纪冲洪积层，粉砂、粉质粘土层，地基承载力标准值fka180KPa。经CFG桩复合地基加强部分地基承载力fka350MPa。第三节 投标范围本次投标内容：土建工程设计图纸全部项目；给排水、消防工程设计图纸全部项目；采暖工程设计图纸全部项目；通风空调工程设计图纸全部项目；电气工程设计图纸全部项目。第四章 施工总体部署第一节、施工部署原则一、符合施工工序逻辑的原则：本工程按先地下后地上；先结构，后围护；先主体，后装修；先土建，后专业的总施工顺序原则进行部署。二、为保证工期，施工过程中采用个专业间立体交叉作业，即基础工程、主体结构工程、屋面工程、室内外装修工程和水电设备的安装，充分利用空间和时间上的搭接，科学合理的组织流水施工。二、符合季节性施工的原则：地下工程尽量避开雨季，结构工程做好雨季施工的准备工作，不因雨季施工影响工程的进度计划和质量。三、施工机具的配置：施工现场只有一栋楼，所以并不需要特别多的机械和设备。塔吊及围护结构施工是所需的龙门架，需要数量不大，塔吊必需在施工前期到位，结构施工期间需要2台塔吊，2台拖车泵，围护及装修期间需要施工电梯2台。四、现场集中布置的原则：为保证钢筋加工质量，项目经理部管理人员能够及时监督检查，钢筋均应在施工现场内集中加工下料，充分有效的提高机械设备的利用率，不在租另赁场地加工钢筋。全面了解设计意图及要求，使各单位紧密合作，达到尽量减少返工、剔凿的情况发生，减少不必要的浪费。第二节、施工重点于难点一、保证工程的外观质量及建筑的几何尺寸是业主非常关心的问题，因此测量和放线的轴线投测，垂直度偏差控制是本工程的重点内容之一。二、施工工期要求：工程要求工期短。工程量巨大，因此，阶段时间内人力、物力资源投入量大，对总承包商的管理、协调、组织能力要求较高。三、施工现场场地狭小，临建布置困难、施工材料无法集中堆放。第三节施工部署一、流水段划分根据现场实际情况将现场划分为三个施工区，其中西段为1#施工区，东段13轴至36轴为2#施工区，36轴至47轴为3#施工区，在每个施工区内再展开小流水。详见流水段划分示意图。二、施工部署1、基础施工阶段：基础为条形，局部为筏板基础。因此，在施工部署上，采取措施加快基础施工,以加快工程进度。2、主体施工阶段：主体结构施工的时间很短，每栋标准层平均10天左右就要完成一层。由于非标层的平面形式和标准层所差无几，故要求严格模拟标准层的流水施工方式，减少标准层施工的磨合时间。标准层的剪力墙均采用定型钢模板以加快结构施工进度，梁板均采用早拆体系以减少相应的投入。各楼标准层采用外挂式脚手架。3、装修阶段：总工期中留给装修的时间较短，因此要求装修必须提前插入，为此地下结构安排一次验收、主体结构安排三次验收，以保证提前进入装修阶段。4、地下结构施工期间，通风空调系统即组织管道加工制作，为安装作准备。5、电气及管道、空调等按系统组织专业队进行施工，每个系统有多个工段同时施工。第四节、与业主的配合一、施工准备阶段，施工单位应落实施工必需的劳动力、材料、机具、技术、场地条件、大临设施、交通分流措施。二、施工单位及时提出应由业主供应的材料、设备的供应计划，并对业主提供的材料、设备进行交接、验收。三、双方应共同商定一级网络计划，以此作为工程进度控制目标，施工单位及时向业主提供施工进度计划表、月度施工作业计划、月份施工统计报表，并接受业主的监督、检查。四、施工单位应对工程质量严格要求，尊重业主的监督，对重要的隐蔽工程，请业主参加认证并签字，方可进行下道工序施工，并随时向业主提供材料、设备、施工放样等报验单及隐蔽工程验收通知，工程质量事故报告等材料。五、工程施工过程中，出现承包合同约定条款以外的重大设计变更、材料代用等项施工单位应及时向业主办理手续，业主应积极配合，以此作为结算依据。六、工程全部竣工，双方按规定办理交工验收手续，施工单位应在规定时间内提供完整的竣工资料。第五节、与监理的配合一、施工单位为监理人员开展工作，提供必要的条件，包括办公地点、办公设施。二、工程施工过程中随时接受监理人员对工程质量等进行监督检查，并为其开展工作提供方便，提供真实的原始记录、检测记录、技术经济资料。三、所有进入现场使用的成品、半成品、设备、材料、器具均主动向监理提交产品合格证或质量证明书，需进行复试的材料提交检测结果报告。四、隐蔽工程验收提前24小时通知监理人员（特殊情况除外），并提供完整的隐蔽工程验收资料，任何分项工程必须通知监理人员验收方可进行下道工序，监理人员检查过程中提出的问题必须随时整改，整改合格必须经过交验方可继续施工。五、配合监理顺利开展工作，意见不一致时先执行监理的指导后进行磋商统一，在现场质量管理工作中，维护好监理的权威性。第六节、与设计人的配合一、项目经理部建立与设计人良好的联络，并经常取得沟通。二、项目总工程师和工程技术主管人员,经常保持与设计人的联络,领会设计意图，更好地将设计意图体现在工程实体中。三、开展合理化建议工作，利用公司的技术优势和工程实际经验，提出合理化建议，为业主服务。四、施工中发现的设计图纸有问题，由项目工程技术主管部门与设计人联系解决。第五章 施工准备第一节、施工前期准备一、技术准备组织各部门有关人员认真学习，熟悉施工图纸，领会设计意图，及时组织各专业共同进行图纸会审，并为设计交底做准备。根据施工部署编制各分项工程施工方案及技术交底。对钢筋连接（焊接、机械连接）工程和混凝土泵送工程、结构制作安装等工程编制详细的作业指导书。二、装备高精度施工测量仪器、工具，组建测量小组。三、进行钢筋抽样和模板的详图设计。四、建立现场临时试验养护室，根据施工进度计划，编制试验计划及见证取样计划。五、根据我公司质量手册及贯标程序文件，并结合现场的实际情况建立技术、质量、试验、测量、资料等质量保证体系，制定完善的现场技术管理制度。六、根据工程规模，结合土建任务的划分，设置一定数量的现场标准养护室及相应的实验设施。七、拟编制的施工方案序号计划名称责任部门审批单位1临时用电施工方案项目工程技术部项目部2临时用水施工方案项目工程技术部项目部3土方施工方案项目工程技术部项目部4防水工程施工方案项目工程技术部项目部5底板大体积砼施工方案项目工程技术部项目部6砼泵送施工方案项目工程技术部项目部9塔吊安装方案项目工程技术部项目部10群塔作业方案项目工程技术部项目部11钢筋施工方案项目工程技术部项目部12模板施工方案项目工程技术部项目部13混凝土施工方案项目工程技术部项目部14脚手架方案项目工程技术部项目部15外用电梯安装方案项目工程技术部项目部16屋面施工方案项目工程技术部项目部17室内装修方案项目工程技术部项目部18室外装修方案项目工程技术部项目部19设备安装工程施工方案项目工程技术部项目部20安全防护施工方案项目工程技术部安全科八、主要现场管理和质量控制制度：序号名 称序号名 称1质量检验计划11方案、技术交底、安全交底先行制2试验计划12工序交接制度3抽样检测计划13三检、交接检制度4质量一票否决制14质量责任制度5例会制度15设计交底制度6样板制度16图纸会审制度7质量问题处理制度17现场技术标准审批制度8现场材料、设备存放与管理制度18方案施工组织审批制度9检验批制度19质量奖罚制度10QHSE计划制度九、试验工作计划 建立现场标养室，对混凝土试块进行标准养护。根据施工进度计划，编制本工程的试验计划以及见证取样计划。按现行施工验收规范中有关规定对工程使用的材料进行取样、试验外，还应执行建设部（2000）211号文件房屋建筑工程和市政基础施工实行见证取样和送检的规定及北京市相应规定，对涉及结构安全的试块、试件和材料见证和送检的比例不得低于有关技术标准中规定应取样数量的30%。试验工作计划表序号试验内容取样批量试验数量备注见证部位和数量（实际计算）1钢筋原材60t1组60t2组2钢筋接头冷挤压500个接头3根拉件锥螺纹500个接头3根拉件3混凝土试块一次浇筑量1000m3，每100m3为一个取样单位（3块）。同一配合比一次浇筑量1000m3，每200m3为一个取样单位（3块）。同一配合比4混凝土抗渗试块500 m33块同一配合比5砌筑砂浆250 m36块同一配合比一个楼层6防水卷材100卷以内2组 屋面：2500 m2/ 1000 m20.31次100499卷3组1000卷以内4组第二节、物资准备一、物资计划的编制编制施工预算，并根据施工预算及施工进度总计划，制定材料采购及加工订货计划。二、工程材料准备编制施工预算，并根据施工预算及施工进度总计划，制定材料采购及加工定货计划。列出各种材料、半成品、构件需用量总体计划，掌握材料来源、质量情况，并确定材料分供商和进场时间表。落实各种施工机械的进场使用性能，组织性能良好的施工机械，加强各种施工机具的维修、分类及动态情况分析，按计划进场投入使用。主要工程材料 ：1、钢材准备：选定与我公司有良好合作关系，且产品质量及供货能力均有保证的钢材供应商；2、混凝土供应：根据本建筑规模及进度计划安排，基础施工阶段，最大混凝土需要量为400m3/天，单位小时最大混凝土量将超过50m3。将根据供货能力、产品质量、水泥品种、运输状况、质量保证措施及服务，考察选定二个以上商品混凝土搅拌站，作为预拌混凝土供应商。3、施工用材料准备土建主要施工用材料用量一览表材料名称规 格单位数量竹胶模板12mmm23300大钢模86系列m22400脚手管483.5mmm14720脚手架扣件个25000碗扣架立杆1.2m根9240碗扣架立杆2.1m根3960碗扣架立杆2.4m根3465碗扣架水平杆1.2m根3000碗扣架水平杆0.9m根4000U托600mm个1800木方100100mmm35010050mmm3100木跳板50mm厚m340安全网61.2m28810第三节、劳动力准备一、根据工程的施工特点，加强企业内部劳动力结构的调整，组建适合本工程施工需要的各种专业队伍。二、对进场劳动力进行技能考核，施工组织、工艺流程交底，确保施工队伍的有效投入。三、建立健全各施工项目的劳动组织、规章制度，形成“交底-过程-验收”的组织监控体系。第四节、施工现场准备一、施工现场平面控制网针对该施工现场的地理位置以及规划院给定的桩位，建立施工现场平面控制网。二、现场道路在建设单位提供拟建场地的基础上，进行二次场地清理，在利用原有场地的基础上，贯通施工道路，做好现场排水。三、现场施工用电现场施工用电均按施工现场临时用电安全技术规范JGJ46-88标准规范要求执行，本工程实行三级供电，且采用具有专用保护零线的TN-S接零保护系统。1.现场临电负荷计算P=1.24K1PC=KW土建施工阶段施工设备一览表序号设备名称数量(台)额定功率kw备注1塔 吊232.12拖式泵2953电焊机5214水 泵475混凝土振动器201.16卷扬机257钢筋切断机12.28钢筋成型机139砂轮机31.110木工圆锯14.511木工平板刨12.212无齿锯12.213直螺纹滚压机4314PPR热熔器8115设备功率小计456.6kw16室外照明小计21.48kw17室内照明小计4.5kw说明： 一级配电箱的负荷计算，按照将照明负荷均匀地分配到配电箱上并照计算公式：P 1.1（K1PcK2PaK3Pb）进行。本阶段A12配电箱作为备用配电箱，其设备布置按照标准的一级配电箱配置电气设备。 土建施工阶段室内外照明用电负荷计算表序号项目指标数量m2用电量kw1混凝土浇灌室外照明5 w/m2100052车辆主干道照明2000 w/km1 Km23钢筋室外加工场照明10 w/m250054木材加工场照明8 w/m250045室外材料堆放场照明0.8 w/m26000.486宿舍照明3 w/m2100037食堂用电5 w/m23001.58合计20.98土建施工阶段室外照明用电量：16.48（kw）土建施工阶段室内照明用电量：4.5（kw）照明负荷将根据现场需要，尽可能地按照负荷均衡和就近的原则接入系统。设备安装阶段施工设备一览表设备额定功率kw总数(台)塔 吊32.12电焊机215水 泵72卷扬机42砂轮机1.13无齿锯2.22风管卷管机203水管套丝机1.16电 钻0.86电 锤0.410空压机113设备功率小计kw307.3室外照明小计kw2.8室内照明小计kw21.3计算总用电量kw280.4说明：设备安装阶段因塔吊基本处于停滞状态，塔吊的用电量未计入计算负荷之中。一级配电箱的负荷计算，按照将照明负荷均匀地分配到各个配电箱上并照计算公式：P 1.1（K1PcK2PaK3Pb）进行。设备安装阶段室内外照明用电负荷计算表序号项 目指标数量m2用电量kw1室外材料堆放场照明0.8 w/m25000.42车辆主干道照明2000 w/ km1Km23办公室照明6 w/m28004.84宿舍照明3 w/m2100035食堂用电5 w/m23001.56室内安装及铆焊工程照明2 w/m2600012本阶段室外照明总用电量：2.4（kw）本阶段室内照明总用电量： 21.3（kw）2.用电负荷分配从1#变电箱引出电路供场地用电，设置一级配电箱及若干二级配电箱。3.变压器容量校核3.1土建施工阶段1#变电箱:P 1.1（K1PcK2PaK3Pb）1.1（0.6*456.60.8*4.51.0*21.48）= 328.9kwP计算用电负荷容量，kwPc全部施工动力用电设备额定用电量之和，kwPa室内照明设备额定用电量之和，kwPb室外照明设备额定用电量之和，kwK1全部施工用电设备同时使用系数，取0.6K2室内照明设备同时使用系数，取0.8K3室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P01.05Pcos进行计算。P0 折算到变压器的计算负荷容量，KVAcos功率因数，取0.751.05变压器的容量修正系数P计算用电负荷容量，kwP01.05Pcos1.05*328.9/cos0.75345.43kVA400kVA，满足要求3.2设备安装阶段1#变电箱:P 1.1（K1PcK2PaK3Pb）1.1（0.6*307.30.8*21.31.0*2.4）=224.6kwP计算用电负荷容量，kwPc全部施工动力用电设备额定用电量之和，kwPa室内照明设备额定用电量之和，kwPb室外照明设备额定用电量之和，kwK1全部施工用电设备同时使用系数，取0.6K2室内照明设备同时使用系数，取0.8K3室外照明设备同时使用系数，取1.0折算为变压器的负荷容量按照公式：P01.05Pcos进行计算。P0 折算到变压器的计算负荷容量，kVAcos功率因数，取0.751.05变压器的容量修正系数P01.05Pcos1.05*224.6/cos0.75235.85kVA400kVA，满足要求4.一级配电导线截面计算4.1按允许载流量校核其中Pmax328.9 kw（见表A-1）供电采用三相五线制，选用VV29-1KV 3150mm2270mm2铜芯电缆，其持续允许电流为310A。从一级配电箱馈出三至四路线分别送电到相应的二级配电箱，二级配箱电源电缆采用YZ-500 3*70+2*35mm2电缆，持续允许电流为193A；二级配电箱至开关箱（三级配电箱）选用16mm2以上电缆。一级配电箱电源电缆，埋地深度800mm，在电缆上下各均匀铺设100mm的细砂，然后加盖一层红砖保护层，最后填土覆盖，并在拐角和重要地段设置标桩。个别地段可因地制宜采取架空敷设方式。二级配电箱的电源电缆以架空敷设方式为主。施工现场临时用电线路走向及配电箱的位置见：施工平面布置图一级配电箱、二级配电箱箱采用2mm厚的铁板制作，前后双开门，设置锁鼻，设防雨措施，顶部安装两个镀锌吊装环。箱体防腐采用桔黄色喷塑处理。开关箱采用绝缘电木板，30A三相四线胶木插座。配电箱、开关箱中导线的进线口和出线口均设在箱体的下底面。进、出线电缆均加设护套保护，成束绑扎并做防水弯处理。4.2按允许压降校核导线最长线路L6500m，线路电缆截面150mm2，根据要求：工地临时用电网路电压降7。该回路的最大负荷出现在设备安装阶段，Pmax =158kw 。导线电压降按下式计算：线路电压降，对于工地施工临时电网取7S线路导线截面积，单位mm2 P*L线路负荷矩，单位kw*mC材料系数，对于本工程选用的三相五线制铜导线，取776.87 可满足使用要求。5.接地
