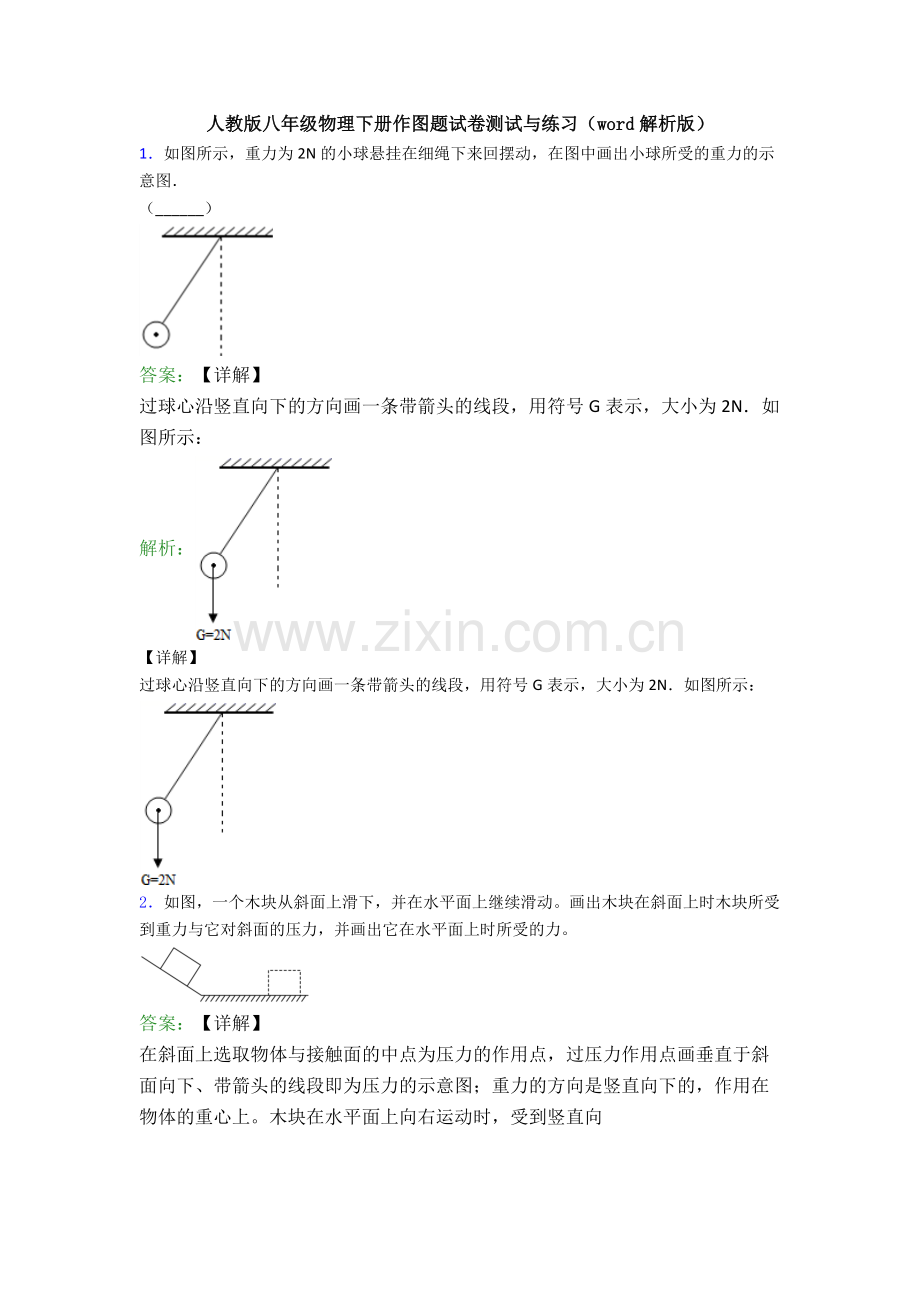

人教版八年级物理下册作图题试卷测试与练习（word解析版）
1．如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图．
（______）

答案：【详解】
过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N．如图所示：
解析：
【详解】
过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N．如图所示：

2．如图，一个木块从斜面上滑下，并在水平面上继续滑动。画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。

答案：【详解】
在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向

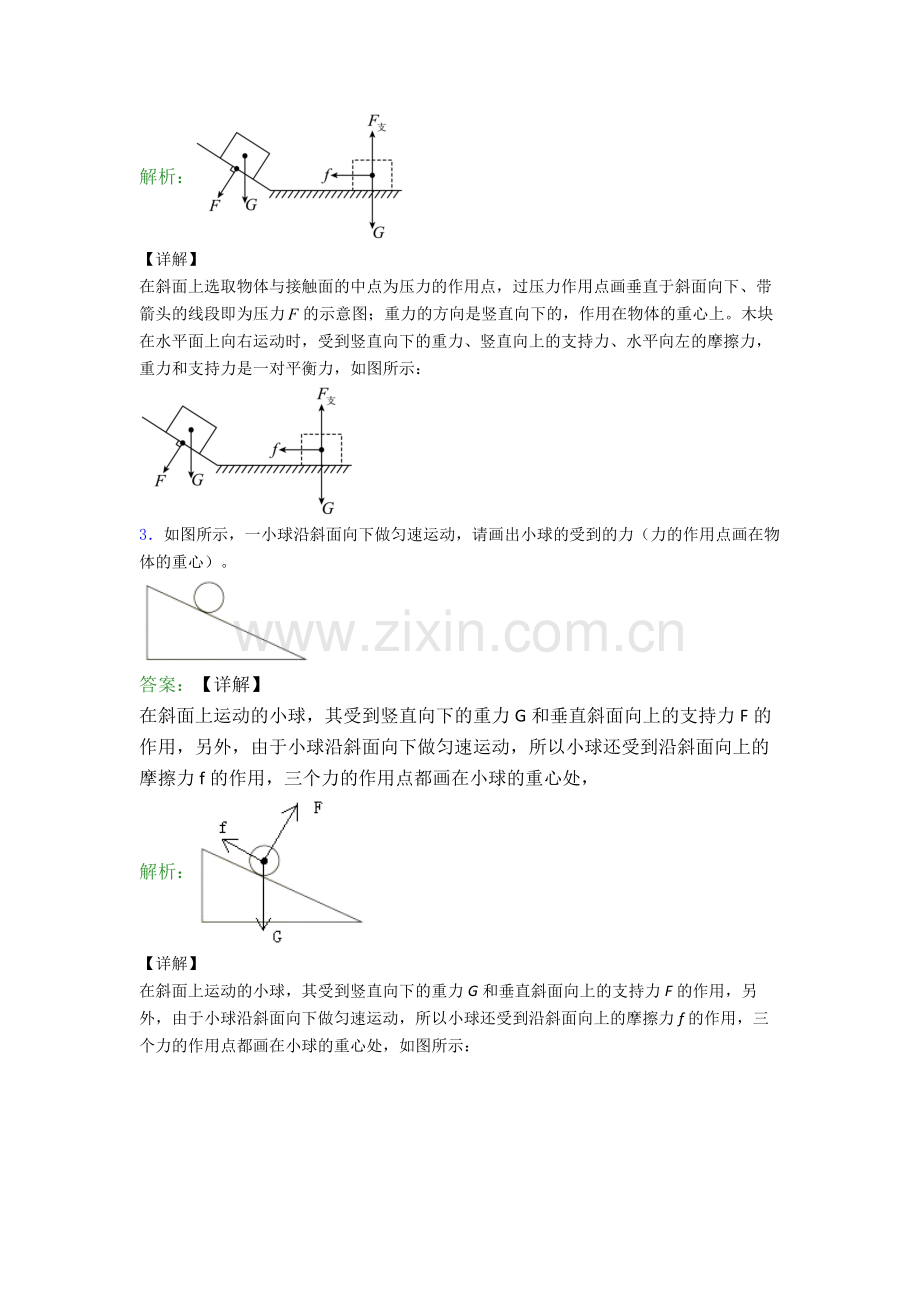

解析：
【详解】
在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向下的重力、竖直向上的支持力、水平向左的摩擦力，重力和支持力是一对平衡力，如图所示：

3．如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。

答案：【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，
解析：
【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：

4．重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。

答案：【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：
解析：
【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：

5．如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。

答案：【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方
解析：
【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：

6．在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。

答案：【详解】
先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画
解析：
【详解】
先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画出阻力F2；如图所示：

7．作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。

答案：【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂
解析：
【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示

8．如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。

答案：【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：
解析：
【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：

9．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

10．按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
（______）

答案：【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
解析：
【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
11．用两个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。

答案：【详解】
最省力的绕法即承担重物的绳子段数最多的绕法，一个定滑轮与两个动滑轮组成的滑轮组，承担重物的绳子段数最多是四段，如下图所示：
解析：
【详解】
最省力的绕法即承担重物的绳子段数最多的绕法，一个定滑轮与两个动滑轮组成的滑轮组，承担重物的绳子段数最多是四段，如下图所示：

12．（1）如图所示，请你画出这个静止在墙角的球所受力的示意图________。

（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法________。

答案：【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡
解析：
【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示

（2）[2]用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示

13．画出人站在地面利用如图滑轮组提升重物的正确绕线。

答案：【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：
解析：
【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：

14．如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示

15．画出滑轮组最省力的绕线。

答案：【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
解析：
【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
