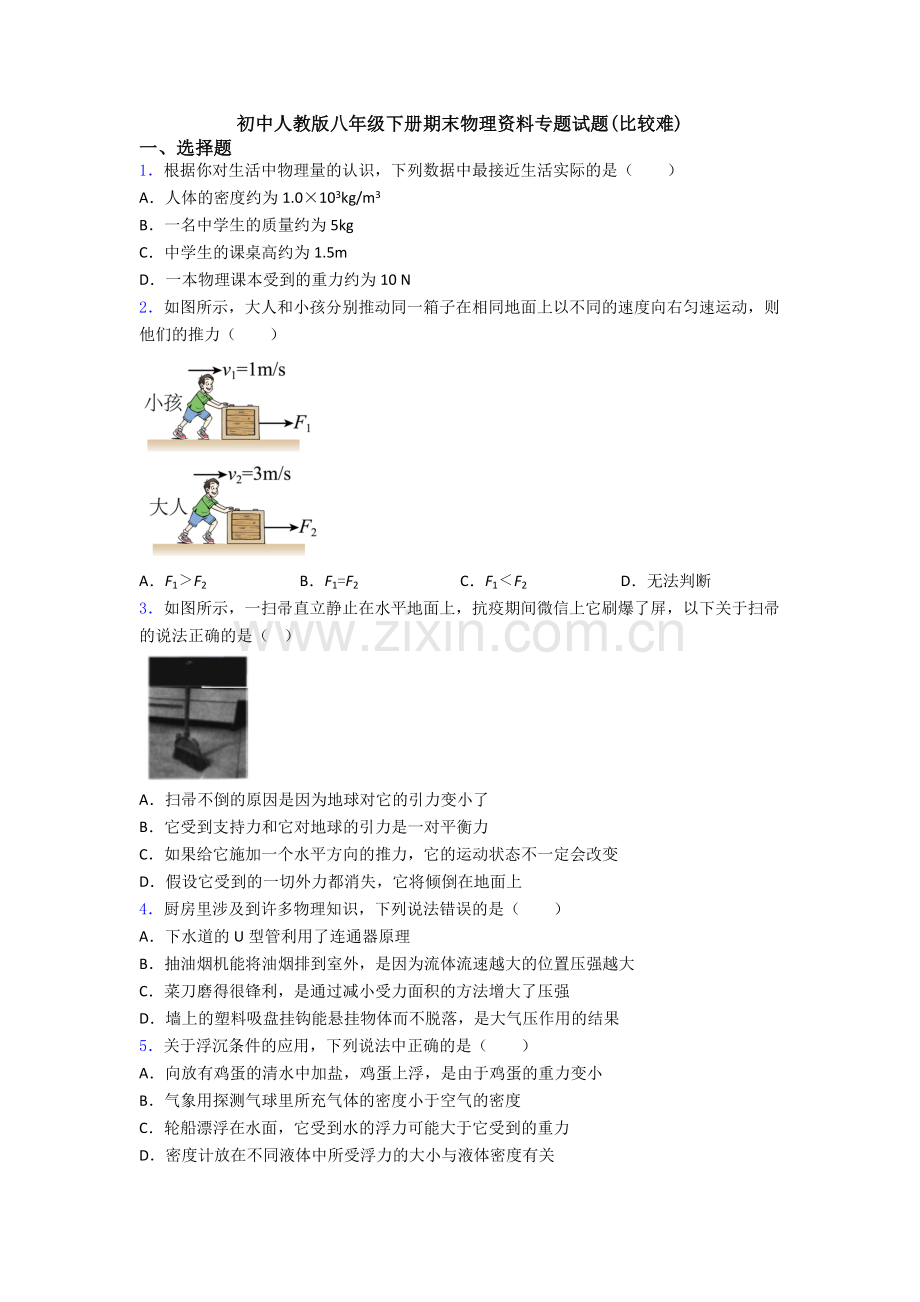

初中人教版八年级下册期末物理资料专题试题(比较难)
一、选择题
1．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（　　）
A．人体的密度约为1.0×103kg/m3
B．一名中学生的质量约为5kg
C．中学生的课桌高约为1.5m
D．一本物理课本受到的重力约为10 N
2．如图所示，大人和小孩分别推动同一箱子在相同地面上以不同的速度向右匀速运动，则他们的推力（　　）

A．F1＞F2 B．F1=F2 C．F1＜F2 D．无法判断
3．如图所示，一扫帚直立静止在水平地面上，抗疫期间微信上它刷爆了屏，以下关于扫帚的说法正确的是（ ）

A．扫帚不倒的原因是因为地球对它的引力变小了
B．它受到支持力和它对地球的引力是一对平衡力
C．如果给它施加一个水平方向的推力，它的运动状态不一定会改变
D．假设它受到的一切外力都消失，它将倾倒在地面上
4．厨房里涉及到许多物理知识，下列说法错误的是（　　）
A．下水道的U型管利用了连通器原理
B．抽油烟机能将油烟排到室外，是因为流体流速越大的位置压强越大
C．菜刀磨得很锋利，是通过减小受力面积的方法增大了压强
D．墙上的塑料吸盘挂钩能悬挂物体而不脱落，是大气压作用的结果
5．关于浮沉条件的应用，下列说法中正确的是（　　）
A．向放有鸡蛋的清水中加盐，鸡蛋上浮，是由于鸡蛋的重力变小
B．气象用探测气球里所充气体的密度小于空气的密度
C．轮船漂浮在水面，它受到水的浮力可能大于它受到的重力
D．密度计放在不同液体中所受浮力的大小与液体密度有关
6．如下图所示，下列工具在使用中属于费力杠杆的是（　　）
A．羊角锤 B．筷子
C．开瓶器 D．扳手
7．用六根完全相同的长方体木条搭建了甲、乙两木筏如图，当两木筏静止在水面上，则下列分析不正确的是（ ）

A．木筏浸入水中的深度不同
B．木筏所受浮力相等
C．木筏底部所受水的压力不等
D．木筏底部所受水的压强不等
8．如图所示，金属小球从导轨的a处自由滑下，依次经过b处、c处，到达d处时恰好停下，则（　　）

A．从a到d的过程中，小球的机械能守恒
B．在c点时，动能为0
C．从a到b的过程中，小球将重力势能全部转化为小球的动能
D．在b到c过程中，小球增加的重力势能小于小球减小的动能
二、填空题
9．图甲表示小铁球受磁铁吸引的情况，说明力可以改变物体的___________；图乙是坐在船中的人用手推另一只船时，自己坐的船同时后退，说明力的作用是___________的。

10．滑板是中学生喜爱的运动项目之一。如图所示，用力向后蹬地，滑板会沿地面向前运动，蹬地时，地面对脚的支持力是由于 ______形变产生的；当脚不再蹬地，由于 ______，滑板还会继续向前运动一段距离。

11．刀口经常磨得很薄，这是通过___________的方式来增大压强的；火车轨道铺设较宽的枕木是为了___________压强。
12．拉开的弓能够把箭射出去，说明变形的弓具有________势能；竖直上抛的皮球在未到达最高点之前具有动能和________势能。
13．两个用同种材料制成且完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，如图甲、乙所示，容器内装有质量和深度均相同的两种不同液体，若它们分别在水平方向拉力F1和F2的作用下沿水平桌面做匀速直线运动，速度分别为v和2v，容器底部受到液体的压强分别为p1和p2（不计空气阻力），则F1______F2（大于/等于/小于），p1______p2（大于/等于/小于）。

14．把长10cm左右的饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠A管的上端，如图所示，往B管中吹气，可以看到A管中的水面______（上升/下降/不变），理由是______。

15．如图所示，已知撬棒AD=1m，CD=BC=0.15m，石头垂直作用在棒上的力是420N，若要撬动石头，则施加在撬棒A点的力最小时，则必须___________（选填“B”，“C”或“D”）为支点时，施加在A点最小的力为___________。

16．如图甲图所示，水平面上一物块受水平推力F的作用做直线运动，力F的大小与时间t的关系如图乙所示，物块的速度v与时间t的关系如图丙所示，第2s时物块受到水平面的摩擦力大小为 ______N，此时推力对物体做功的功率是 ______W；与第2s时相比，第4s时物块受到的摩擦力的大小将 ______（选填“增大”、“减小”或“不变”）。

三、解答题
17．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

18．如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。

19．向下拉绳将重物提升，画出图中滑轮组绕绳方法。

20．在探究“重力的大小跟什么因素有关系”的实验中，按照下图甲所示，把质量为100g钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中。
质量m/g
100
200
300

500
重力G/N
1
2
3
4
5

（1）依照表格中已有数据规律，把上面表格中的空格填上数据。 （_______）
（2）在测钩码的重力时，弹簧测力计必须保持在___________方向上。
（3）根据表格中的实验数据，在图乙中画出重力与质量的关系图像（保留“描点”的痕迹）；（_______）
（4）由图像可知物体所受的重力跟它的质量成___________。
21．刘明同学新买了两双款式相同、鞋底纹样一致的运动鞋，一双是橡胶底，一双是牛筋底。他想测试一下橡胶底和牛筋底的运动鞋哪双摩擦力更大，于是利用物理器材做了如下实验。

（1）如图甲所示，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做 ______运动，使摩擦力与拉力大小相等。此时摩擦力的大小为 ______N；
（2）刘明发现牛筋底的运动鞋较轻些，于是便向鞋中添加了适量的沙子，目的是使这两种鞋对水平桌面的 ______相同；
（3）若两次实验中弹簧测力计示数不同，则说明摩擦力大小跟 ______因素有关（选填“材料”、“粗糙程度”或“压力大小”）；
（4）在拉动过程中刘明发现，拉动鞋的速度实际很难控制，于是他将鞋放在水平放置的木板上，将弹簧测力计固定，改为拉动木板，如图乙所示，当他水平向左拉动木板时，鞋所受到的摩擦力的方向为 ______。
二
22．小强同学利用U型管压强计和装有水的大烧杯来探究液体内部压强的特点：

（1）为了顺利完成该实验，除了图甲中的器材外，还需要用到的测量工具是______。
（2）实验前他注意到U型管两边的液面已处于同一水平线上，如图甲；当他将金属盒浸没于水中后，发现如图乙所示的情景，则装置可能出现的问题是______。
（3）排除故障后，他重新将金属盒浸没于水中，如图丙、丁，由此可知液体内部压强与______有关；进一步分析可得出初步结论：______。
（4）他又将烧杯中加入了一定量的浓盐水，为了使探头与加盐水前的深度相同，应将探头位置______（选填“上移”、“下移”或“不变”），并且观察到U型管内液柱的高度差变______。
二
23．某同学为了探究“浮力大小与哪些因素有关”，做了如图所示的实验：

（1）据甲和乙可知，物体受到的浮力F浮＝______；（用图中的物理量符号表示）
（2）析乙和丙可知，弹簧测力计测得拉力大小关系是：F1______F2（选填“＞”“＝”或“＜”）说明物体所受浮力人小随其排开液体的体积增大而______（选填“增大”或“减小”）；
（3）通过乙和丁探究，不能得到浮力大小与液体密度的关系，其原因是______；
（4）根据甲和乙可知物体的体积表达式V＝______。（用G、F1及ρ水表示）
24．小贝利用如图所示的装置探究“物体的动能大小与哪些因素有关”，他将小球A，B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，会与静止在水平轨道上的木块C发生碰撞．实验装置中小球A，B的质量分别为mA、mB且mA＜mB；摆线与竖直方向的夹角为θ且θ1＜θ2。

（1）在开始探究前，小贝将小球A，B同时拉到与竖直方向成相同角度的位置，然后由静止同时释放，观察到它们始终并排摆动且同时到达竖直位置．这表明两小球在摆动过程中的任一时刻的速度大小均 ______（选填“相同”或“不同”），且与小球的质量无关；
（2）小贝通过如图的（甲）、（乙）所示的探究过程，他观察到B球能将木块C撞得更远，经过思考可得出结论：小球的动能大小与 ______有关；通过如图（乙）、（丙）所示的探究发现图（丙）中木块C滑行得更远些，由此可得出结论：动能的大小与 ______有关；
（3）若水平面绝对光滑，木块C将做 ______运动；
（4）在探究小球动能与质量的关系时，有同学提议可以在水平面桌面上将同一根弹簧压缩相同的程度，分别弹出质量不同的小球去撞击木块，此时小球的动能 ______（选填“相同”或“不同”），该方案 ______（选填“正确”或“错误”）。
25．（探究名称）探究杠杆的平衡条件
（猜想与假设）
猜想一：动力×动力臂=阻力×阻力臂；
猜想二：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。
（设计实验与进行实验）

（1）如图甲所示，应将杠杆两端的螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡；
（2）如图乙所示，小明同学挂上钩码并调节钩码的位置，使杠杆水平平衡，记录的数据如下表：
（3）改变钩码的______和钩码的位置，重复上述实验两次，记录的数据如下表：
实验次数
动力
间距离/
阻力
间距离/
小明
1
1.0
5
0.5
10
2
1.5
10
1.0
15
3
1.0
10
2.0
5
小红和小明
4
0.8
15
1.0
10
5
1.4
15
1.0
10
（分析与论证）
根据小明同学的数据可验证猜想______（选填“二”或“一和二”）是正确的。而小红同学则认为小明同学每组数据中的力臂恰好都等于支点到力的作用点的距离，具有一定的特殊性，还应改变动力或阻力的______进行实验；
于是，小红同学协助小明同学按图丙方式进行实验，获得表中后两组数据。综合分析表中数据可验证猜想______是错误的。若要验证另一种猜想是否正确，必须添加的测量工具是______。通过以上研究，小明同学真正理解了力臂是支点到______的距离。
26．一质量为30kg的小车静止在水平路面上，用10N水平拉力拉小车时小车未动，用更大的力拉小车，使小车在水平路面上运动，运动的过程中受到的阻力是车重的5%（g=10N/kg）求：
(1)小车重力为多少？
(2)小车受到地面支持力为多少？
(3)用10N水平拉力拉小车，小车未动时，小车受到的阻力有多大？
(4)小车运动时，当水平拉力为多大时，小车恰能做匀速直线运动？
27．人类从鸟类飞行得到启示发明了飞机，从鱼类游泳得到启示发明了潜艇；某大学两位研究生从蚂蚁身上得到启示，设计出“都市蚂蚁”概念车（如图所示）；这款概念车质量是360kg，小巧实用，有利于缓解城市交通拥堵；（g取10N/kg）
（1）如果车身全部用密度为1.8×103kg/m3的碳纤维制作，则至少需要多少立方米的碳纤维？
（2）该车乘载两个总质量为140kg的人静止在水平地面上，轮胎与地面的接触面积总共8.0×10﹣2m2。该车对地面的压强多大？
（3）航模社的同学想将此概念车改进成“水陆两栖车”；若上述乘载两人的概念车要在水面漂浮，且至少有三分之一的体积露出水面，则它的总体积至少为多大（假设车内不进水）？（水的密度为ρ＝1.0×103kg/m3）

28．如图甲所示，质量为60kg的建筑工人用完全相同的两个滑轮绕成的滑轮组提升货物，滑轮组的机械效率随货物重力变化的图象如图乙所示。工人在10s内将货物匀速提高了3m，双脚与地面的接触面积为0.04m2。工人对钢绳拉力的方向始终竖直向下，不计摩擦与绳重。g取10N/kg，则：
（1）求动滑轮的重力；
（2）求支架受到滑轮组的最大拉力；
（3）若工人对钢绳的拉力为400N，求此时工人的功率和他对地面的压强。

【参考答案】
一、选择题
1．A
解析：A
【详解】
A．人体的密度与水接近，约为1.0×103kg/m3，故A符合题意；
B．一名中学生的质量约为50kg左右，故B不符合题意；
C．一名中学生的身高约为1.60米，课桌高度约为中学生身高的一半，即约为0.8米，故C不符合题意；
D．物理课本的质量约160g，受到的重力约为
G=mg=0.16kg×10N/kg=1.6N
故D不符合题意。
故选A。
2．B
解析：B
【详解】
由题知，相同的木箱在相同的路面运动时滑动摩擦力相同，又由平衡条件得知：小孩和大人所用的推力都等于滑动摩擦力，那么推力相同，故B符合题意，ACD不符合题意。
故选B。
3．C
解析：C
【详解】
A．扫帚直立静止与扫帚平放相比，地球对扫帚的引力没有变化，故A错误；
B．它受到支持力和它对地球的引力两个力的受力物体不是同一个，不是一对平衡力，它受到支持力和地球对它的引力是一对平衡力，故B错误；
C．如果给它施加一个水平方向的推力，地面会产生一个反方向的摩擦力，有可能两个力大小相等，扫帚仍然受力平衡，保持静止，所以它的运动状态不一定会改变，故C正确；
D．假设它受到的一切外力都消失，根据牛顿第一定律可知，它将保持原来竖直静止的状态，不会倾倒在地面上，故D错误。
故选C。
4．B
解析：B
【详解】
A．下水道的U型管两端开口，底部相连通，利用了连通器原理，故A正确，不符合题意；
B．抽油烟机能将油烟排到室外，是因为流体流速越大的位置压强越小，烟在内外压强差的作用下被挤出室内，故B错误，符合题意；
C．菜刀磨得很锋利，是当压力不变时，通过减小受力面积的方法增大了压强，故C正确，不符合题意；
D．墙上的塑料吸盘挂钩能悬挂物体而不脱落，是在大气压作用下，吸盘紧紧贴在墙上，吸盘与墙壁间产生摩擦，故D正确，不符合题意。
故选B。
5．B
解析：B
【详解】
A．向放有鸡蛋的清水中加盐，液体密度变大，未露出液面前，排开液体体积不变，根据可知浮力变大。所以鸡蛋上浮，是由于鸡蛋的浮力变大，而鸡蛋自身重力不变，故A错误；
B．气象探测气球在空气中能够上浮，根据浮沉条件可知，气球的整体密度小于空气的密度，所以气球内充气体的密度一定小于空气的密度，故B正确；
C．轮船漂浮在水面时，处于平衡状态，它受到水的浮力等于它受到的重力，故C错误；
D．密度计放在不同液体中都是漂浮的，漂浮时其受到的浮力等于自身重力，同一支密度计重力不变，所以密度计放在不同液体受到的浮力的大小不变，即密度计受到的浮力与液体密度无关，故D错误。
故选B。
6．B
解析：B
【详解】
A．羊角锤是动力臂大于阻力臂，故动力小于阻力，是省力杠杆，故A不符合题意；
B．筷子是动力臂小于阻力臂，故动力大于阻力，是费力杠杆，故B符合题意；
C．开瓶器是动力臂大于阻力臂，故动力小于阻力，是省力杠杆，故C不符合题意；
D．扳手是动力臂小于阻力臂，故动力大于阻力，是费力杠杆，故D符合题意。
故选B。
7．C
解析：C
【详解】
甲、乙两木筏都是用六根完全相同的长方体木条搭建而成，甲乙木筏的重力相同．
A．甲乙两木筏都漂浮在水面上，由浮沉条件可知，受到的浮力等于重力，因为重力相同，所以甲乙木筏受到的浮力相同，由阿基米德原理可知木筏受到的浮力等于排开水的重力，所以两木筏排开水的重力相同，由于乙底面积小，所以浸入深度大；
B．甲乙两木筏都漂浮在水面上，由浮沉条件可知，受到的浮力等于重力，因为重力相同，所以甲乙木筏受到的浮力相同；
C．甲乙木筏受到的浮力相同，而浮力等于物体上下表面受到的压力差，上表面受到的压力为0N，所以木筏底面受到的压力相等；
D．木筏底面受到的压力相等,甲木筏的受力面积（底面积）大，由 可知甲底面受到水的压强较小．
8．D
解析：D
【详解】
A．金属小球从导轨的a处自由滑下，依次经过b处、c处，到达d处时恰好停下，说明此时动能为零，而d处的重力势能小于a处重力势能，故d处小于a处机械能，故机械能不守恒，故A不符合题意；；
B．动能大小与质量和速度有关，在c点时，小球有一个向左的速度，故此时小球具有动能，故B不符合题意；
C．整个过程机械能不守恒，故从a到b的过程中，小球的重力势能不可能全部转化为小球的动能，故C不符合题意；
D．在b到c过程中，动能转化为重力势能，而整个过程机械能不守恒，不能完全转化，故小球增加的重力势能小于小球减小的动能，故D符合题意。
故选D。
二、填空题
9．运动状态 相互
【详解】
[1]甲图中，小铁球受到磁铁的吸引力，运动方向和速度发生了变化，说明力可以改变物体的运动状态。
[2]乙图中，坐在船中的人用手推另一只船时，自己坐的船同时后退，说明物体间力的作用是相互的。
10．地面 惯性
【详解】
[1]蹬地时，人的脚对地施加了一个力，使地面发生了形变，地面对人的脚产生了一个支持力，所以该支持力是由于地面形变产生的。
[2]人和滑板原来是运动的，停止向后蹬地，人和滑板由于惯性要保持原来的运动状态，继续前进。
11．减小受力面积 减小
【详解】
[1] 增大压强的方法有增大压力、减小受力面积，刀口经常磨得很薄，这是通过减小受力面积的方式来增大压强的。
[2] 减小压强的方法有减小压力、增大受力面积，火车轨道铺设较宽的枕木，是增大了受力面积，目的是为了减小压强。
12．弹性 重力
【详解】
[1]拉开的弓能够把箭射出去，弓发生了弹性形变，具有弹性势能。
[2]竖直上抛的皮球在未到达最高点之前，有一定的速度和高度，具有动能和重力势能。
13．F
解析：等于 大于
【详解】
[1]容器质量相同，内装液体的质量相同，则容器对桌面的压力相等，又因为容器材料相同，放置在同一水平桌面上，即接触面的粗糙程度相同，所以容器与桌面间的摩擦力相等，在水平方向拉力F1和F2的作用下沿桌面做匀速直线运动，所以拉力与摩擦力是一对平衡力，大小相等，即
F1＝F2
[2]容器内装有质量和深度均相同的不同液体，由图可知，V1＜V2，根据知，两种液体的密度

由可知，容器底部受到液体的压强

14．B
解析：上升 见详解
【详解】
[1][2]在气体中，流速越大的位置压强越小。往B管中吹气，可以看到A管中的水面上升。理由是：往B管中吹气，吸管A上方空气的流速增大，压强减小，大气压将A管内水压上来了。
15．D 63N
【分析】
根据杠杆平衡条件F1l1=F2l2的变形公式可得，在阻力和阻力臂一定时，动力臂l1越大，动力F1越小。
【详解】
[1]要使施加在撬棒A点的动力最小，应使动力臂l
解析：D 63N
【分析】
根据杠杆平衡条件F1l1=F2l2的变形公式可得，在阻力和阻力臂一定时，动力臂l1越大，动力F1越小。
【详解】
[1]要使施加在撬棒A点的动力最小，应使动力臂l1最大；当以D为支点，在A点施加垂直AD向上的动力时，动力臂
l1=AD=1m
即动力臂为最大值，则动力为最小。
[2]当以D为支点时，此时阻力
F2=420N
阻力臂
l2=CD=0.15m
根据杠杆平衡条件F1l1=F2l2可得，施加在撬棒A点的力

16．24 不变
【详解】
由v﹣t图象丙可知，0﹣3s内物体做匀速直线运动（处于平衡状态）速度为6m/s，在3﹣6s内物体做减速直线运动，在6﹣9s内物体做加速直线运动。
[1][2]由F
解析：24 不变
【详解】
由v﹣t图象丙可知，0﹣3s内物体做匀速直线运动（处于平衡状态）速度为6m/s，在3﹣6s内物体做减速直线运动，在6﹣9s内物体做加速直线运动。
[1][2]由F﹣t图象乙可知，0﹣3s过程拉力F1＝4N，由二力平衡条件可知，第2s时物块受到水平面的摩擦力大小为4N；此时推力对物体做功的功率是
PFv4N6m/s24W
[3]因物体受到的滑动摩擦力只与压力大小和接触面的粗糙程度有关，与物体运动的速度无关，所以4s时物体做减速运动时受到的摩擦力仍然为4N，即与第2s时相比，第4s时物块受到的摩擦力的大小不变。
三、解答题
17．【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：
解析：
【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：

18．【详解】
由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图
解析：
【详解】
由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图

19．【详解】
向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示
解析：
【详解】
向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示

20．竖直 正比
【详解】
（1）[1]通过分析表格中相关数据即可知，重力为1N时质量为100g，重力为2N时质量为200g，重力为3N时质量为300g，则重力为4N时质量为400g
解析：竖直 正比
【详解】
（1）[1]通过分析表格中相关数据即可知，重力为1N时质量为100g，重力为2N时质量为200g，重力为3N时质量为300g，则重力为4N时质量为400g。
（2）[2]当物体静止时，物体受到的重力与弹簧测力计的拉力是一对平衡力，大小相等；所以，测量物体重力时，应将物体挂在弹簧测力计下并让它竖直方向上处于静止状态。
（3）[3]通过描点的方法画出重力与质量的关系图象，如图所示：

（4）[4]根据表中数据可知，物体所受的重力跟质量的比值是一个定值，满足正比例函数关系，由此可知物体所受的重力跟质量成正比。
21．匀速直线 4 压力 材料 水平向左
【详解】
（1）[1]在图甲的实验中，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做匀速直线运动，此时拉力与摩擦力二力平衡。
解析：匀速直线 4 压力 材料 水平向左
【详解】
（1）[1]在图甲的实验中，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做匀速直线运动，此时拉力与摩擦力二力平衡。
[2]由图甲知，测力计的分度值为0.2N，示数为4N，则滑动摩擦力等于拉力，也为4N。
（2）[3]要探究橡胶底和牛筋底的运动鞋哪双摩擦力更大，应保证两鞋对接触面的压力相等，所以向较轻的鞋中添加了适量的沙子，目的是使这两种鞋对水平桌面的压力相同。
（3）[4]实验中两双鞋对水平桌面的压力一样，纹样一致，即接触面的粗糙程度相同，而鞋底的材料不同，拉动时弹簧测力计的示数不同，说明所受的摩擦力不同，则摩擦力的大小跟材料有关。
（4）[5]将弹簧测力计固定，拉动木板时，鞋相对于木板向右运动，所以其受到的摩擦力水平向左。
二
22．刻度尺 U型管压强计金属盒（或橡皮管）漏气（密闭性不好） 液体的深度 同种液体，液体的压强随深度的增加而增大 上移 大
【详解】
（1）[1]在本实验中，除了如
解析：刻度尺 U型管压强计金属盒（或橡皮管）漏气（密闭性不好） 液体的深度 同种液体，液体的压强随深度的增加而增大 上移 大
【详解】
（1）[1]在本实验中，除了如图甲的器材外，还需要的测量工具是刻度尺，用来测量U型管两边的液面高度差及探头在液体中的深度。
（2）[2]浸入水后，U型管两边的液面无变化，说明探头不能将水中的压强传递到U形管的水面上，则装置可能出现了漏气现象。
（3）[3][4]排出故障后，金属盒浸入水中，如图丙、丁所示，丁中探头浸入水中的深度较大，U型管两边液面的高度差越大，即水的压强越大，由此可得出，液体内部压强与深度有关，同种液体，液体的压强随深度的增加而增大。
（4）[5]在水中加入浓盐后，为了使探头与加盐水前的深度相同，应将探头位置上移，因为加入盐水后，探头的位置保持不变的话，探头处于盐水中的深度变深了。
[6]当深度相同时，液体密度越大，压强越大，所以，可以观察到U型管内液柱的高度差变大。
二
23．G﹣F1 ＜ 增大 物体排开水和盐水的体积不同
【详解】
（1）[1]由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体
解析：G﹣F1 ＜ 增大 物体排开水和盐水的体积不同
【详解】
（1）[1]由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体受到的浮力

（2）[2][3]比较乙和丙两图中测力计的指针位置可知，乙中弹簧测力计的示数小于丙的示数，即

由可知，在乙中所受的浮力较大，比较图乙和图丙，液体的密度相同，物体在乙中所排开的液体体积大于在丙中所排开的液体体积，因此可知，物体所受浮力人小随其排开液体的体积增大而增大。
（3）[4]浮力大小与液体的密度和排开液体的体积有关，探究浮力大小与液体密度的关系时，应控制排开液体的体积相同，改变液体的密度。由乙和丁两图可知，水和盐水的密度不同，但物体排开水和盐水的体积也不同，所以，不能得到浮力大小与液体密度的关系。
（4）[5]由甲图可知物体的重力为G；乙图中物体浸没在水中，受到重力、拉力和浮力的作用，根据力的平衡条件可得物体受到的浮力，物体的体积

物体的密度

24．相同 质量 速度 匀速直线 相同 错误
【详解】
（1）[1]检查仪器时，将小球A、B同时拉到与竖直方向成相同角度的位置，然后由静止同时释放，观察到它们始终并排
解析：相同 质量 速度 匀速直线 相同 错误
【详解】
（1）[1]检查仪器时，将小球A、B同时拉到与竖直方向成相同角度的位置，然后由静止同时释放，观察到它们始终并排摆动且同时到达竖直位置，这说明两小球在摆动过程中的任一时刻的速度大小均相同，且与小球的质量无关。
（2）[2]由于mA＜mB，两球拉到与竖直方向成的角度相同，它们的速度相同，B球能将木块C撞得更远，说明B球的动能更大，因此可得速度相同时，物体质量越大，动能越大。
[3]乙丙两图，小球的质量相同，θ1＜θ2，所以丙图小球的速度更大，图丙中木块C滑行得更远些，说明质量相同时，物体的速度越大，动能越大。
（3）[4]若水平面绝对光滑，根据牛顿第一定律，它将会做匀速直线运动。
（4）[5][6]在水平面桌面上将同一根弹簧压缩相同的程度时，弹簧的弹性势能转换成小球的动能，所以不同小球的动能是相同的；小球的动能与其质量和速度都有关，由于小球的动能不变，改变其质量，因而小球的速度也会发生改变，所以该方案存在两个变量，故错误。
25．左 数量 一和二 方向 二 刻度尺 力的作用线
【详解】
（1）[1]如图甲所示，杠杆的右端下沉，说明杠杆的重心在支点的右端，故应将杠杆的重心向左调节，即
解析：左 数量 一和二 方向 二 刻度尺 力的作用线
【详解】
（1）[1]如图甲所示，杠杆的右端下沉，说明杠杆的重心在支点的右端，故应将杠杆的重心向左调节，即两端的螺母向左调节，使杠杆在水平位置平衡。
（3）[2]小明的实验中，动力和阻力均为钩码的重力，第3次实验数据和第1次数据相比，动力和阻力及OB、OA间的距离都发生了改变，即改变钩码的数量和钩码的位置，重复上述实验两次，记录的数据如下表。
[3]小明的实验中，因杠杆始终在水平位置平衡，由重力的方向竖直向下和力臂的定义，动力臂即间距离，阻力臂即间距离，在第 1次实验中

第2次和第3次实验中

故小明同学的数据可验证猜想一和二是正确的。
[4]而小红同学则认为小明同学每组数据中的力臂恰好都等于支点到力的作用点的距离，具有一定的特殊性，当动力或阻力的方向与杠杆不垂直时，力臂则不等于支点到力的作用点的距离，故还应改变动力或阻力的方向进行实验。
[5]小红同学协助小明同学按图丙方式进行实验，根据

故可验证猜想二是错误的。
[6]若要验证另一种猜想是否正确，即力的方向与杠杆不垂直的情况，因此时动力臂不等于支点到力的作用点的距离，为了测量动力臂的大小，故必须添加测量长度的工具是刻度尺。
[7]通过以上研究可知力臂不是支点到力的作用点的距离，小明同学真正理解了力臂是支点到力的作用线的距离。
26．(1)300N；(2)300N；(3)10N；(4)15N。
【详解】
(1)小车的重力是
(2)由二力平衡得小车所受支持力，所以
(3)由二力平衡得阻力
(4)匀速运动时由二力平衡得
答：
解析：(1)300N；(2)300N；(3)10N；(4)15N。
【详解】
(1)小车的重力是

(2)由二力平衡得小车所受支持力，所以

(3)由二力平衡得阻力

(4)匀速运动时由二力平衡得

答：(1)小车重力为300N；(2)小车受到地面支持力为300N；(3)用10N水平拉力拉小车,小车未动时，小车受到的阻力为10N；(4)小车运动时，当水平拉力为15N，小车恰能做匀速直线运动。
27．（1）0.2立方米；（2）6.25×104Pa；（3）0.75m3
【详解】
解：（1）由知道，碳纤维的体积
（2）车和人的总重力
G总＝m总g＝（360kg+140kg）×10N/kg＝5000
解析：（1）0.2立方米；（2）6.25×104Pa；（3）0.75m3
【详解】
解：（1）由知道，碳纤维的体积

（2）车和人的总重力
G总＝m总g＝（360kg+140kg）×10N/kg＝5000N
该车对地面的压力
F＝G总＝5000N
该车对地面的压强

（3）因车在水面上漂浮，所以，受到的浮力
F浮＝G总＝5000N
由F浮＝ρ水gV排知道，排开水的体积

因车至少有三分之一的体积露出水面，所以

解得V＝0.75m3
答：（1）至少需要0.2m3的碳纤维；
（2）该车对地面的压强为6.25×104Pa；
（3）它的总体积至少为0.75m3。
28．（1）100N；（2）1900N；（3）240W；5000Pa
【详解】
解：（1）由图乙可以看到，当货物的重力是300N时，滑轮组的机械效率是75%，不计摩擦与绳重，克服动滑轮重力所做的功是额外功
解析：（1）100N；（2）1900N；（3）240W；5000Pa
【详解】
解：（1）由图乙可以看到，当货物的重力是300N时，滑轮组的机械效率是75%，不计摩擦与绳重，克服动滑轮重力所做的功是额外功，那么这情况下，工人在10s内将货物匀速提高了3m，滑轮组所做的有用功

滑轮组所做的总功

滑轮组的机械效率是75%，根据机械效率的公式可知

解得，动滑轮的重力是100N。
（2）支架受到滑轮组的最大拉力，也就是滑轮组对支架的最大拉力，力的作用是相互的，那么滑轮组对支架的最大拉力大小等于支架对滑轮组向上的拉力大小，只要求出支架对滑轮组向上的最大拉力即可；可以把两个滑轮、货物和人看成一个整体，对这个整体受力分析，它受到自身的重力作用、支架对滑轮组向上的拉力、还有地面对这个整体向上的支持力作用，当地面对这个整体向上的支持力为零时，支架对滑轮组向上的拉力达到最大，大小等于自身的重力大小，设这时货物的重力是，两个滑轮完全相同，动滑轮的重力是100N，则定滑轮的重力也是100N，人的质量是60kg，那么人的重力

可知道

工人将货物匀速提高，则

人对绳端的最大拉力，也是等于其自身的重力，即，那么可解得货物最大的重力，那么

支架受到滑轮组的最大拉力是1900N。
（3）若工人对钢绳的拉力为400N，货物匀速提高了3m，两条绳子托着动滑轮，则钢绳绳端移动的距离

这个过程工人所做的功

经历了10s，此时工人的功率

此时工人的功率是240W；工人是静止在地面，处于平衡状态，对工人受力分析，他受到自身重力、钢绳对他的拉力、地面对他的支持力，即

人的重力是600N，工人对钢绳的拉力为400N，则钢绳对工人的拉力也是400N，可解得地面对人的支持力

力的作用是相互的，则人对地面的压力也是200N，双脚与地面的接触面积为0.04m2，那么他对地面的压强

他对地面的压强是5000Pa。
答：（1）动滑轮的重力是100N；
（2）支架受到滑轮组的最大拉力是1900N；
（3）若工人对钢绳的拉力为400N，此时工人的功率是240W，他对地面的压强是5000Pa。
