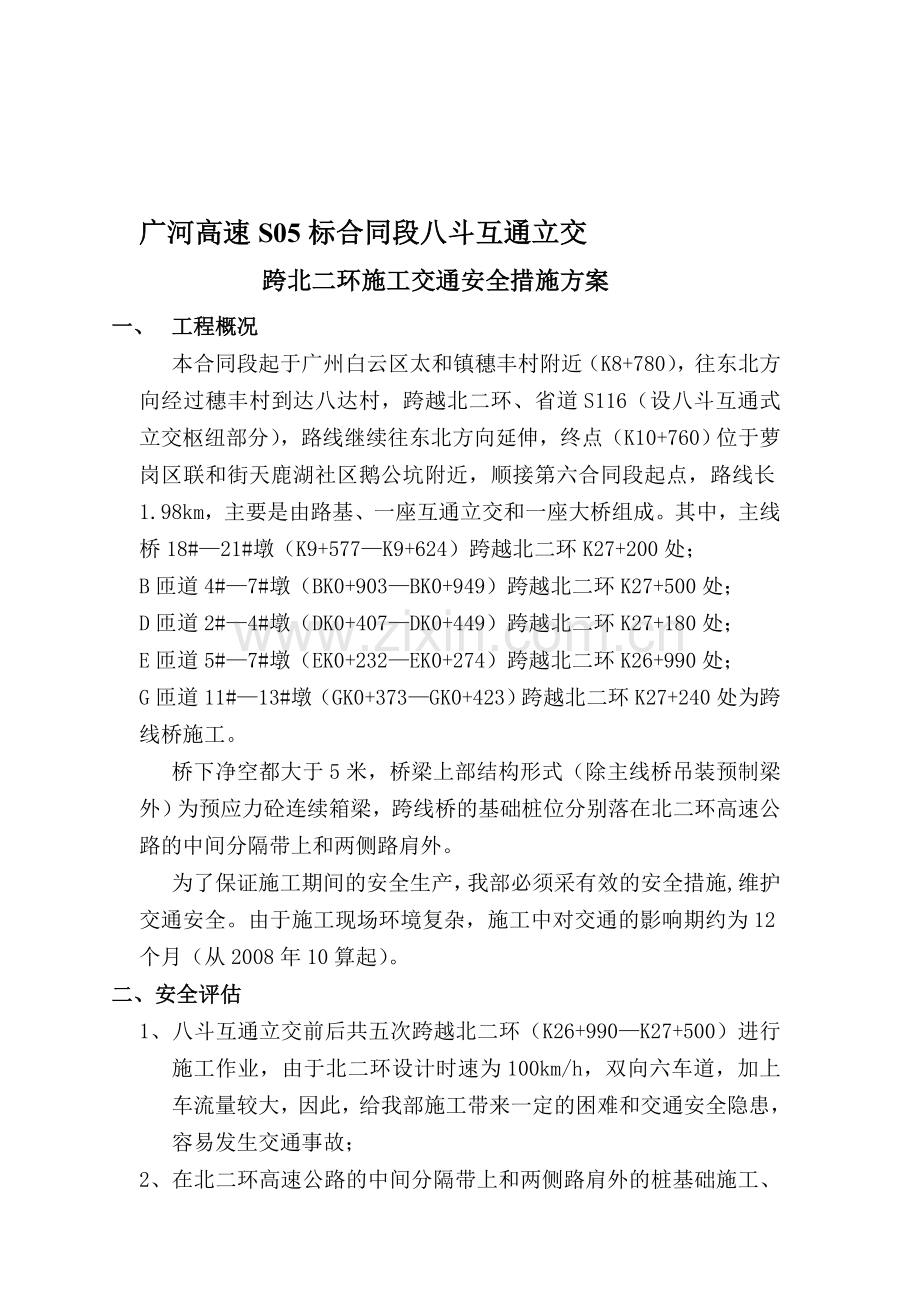

广河高速S05标合同段八斗互通立交
跨北二环施工交通安全措施方案
一、 工程概况
本合同段起于广州白云区太和镇穗丰村附近（K8+780），往东北方向经过穗丰村到达八达村，跨越北二环、省道S116（设八斗互通式立交枢纽部分），路线继续往东北方向延伸，终点（K10+760）位于萝岗区联和街天鹿湖社区鹅公坑附近，顺接第六合同段起点，路线长1.98km，主要是由路基、一座互通立交和一座大桥组成。其中，主线桥18#—21#墩（K9+577—K9+624）跨越北二环K27+200处；
B匝道4#—7#墩（BK0+903—BK0+949）跨越北二环K27+500处；
D匝道2#—4#墩（DK0+407—DK0+449）跨越北二环K27+180处；
E匝道5#—7#墩（EK0+232—EK0+274）跨越北二环K26+990处；
G匝道11#—13#墩（GK0+373—GK0+423）跨越北二环K27+240处为跨线桥施工。
桥下净空都大于5米，桥梁上部结构形式（除主线桥吊装预制梁外）为预应力砼连续箱梁，跨线桥的基础桩位分别落在北二环高速公路的中间分隔带上和两侧路肩外。
为了保证施工期间的安全生产，我部必须采有效的安全措施,维护交通安全。由于施工现场环境复杂，施工中对交通的影响期约为12个月（从2008年10算起）。
二、安全评估
1、八斗互通立交前后共五次跨越北二环（K26+990—K27+500）进行施工作业，由于北二环设计时速为100km/h，双向六车道，加上车流量较大，因此，给我部施工带来一定的困难和交通安全隐患，容易发生交通事故；

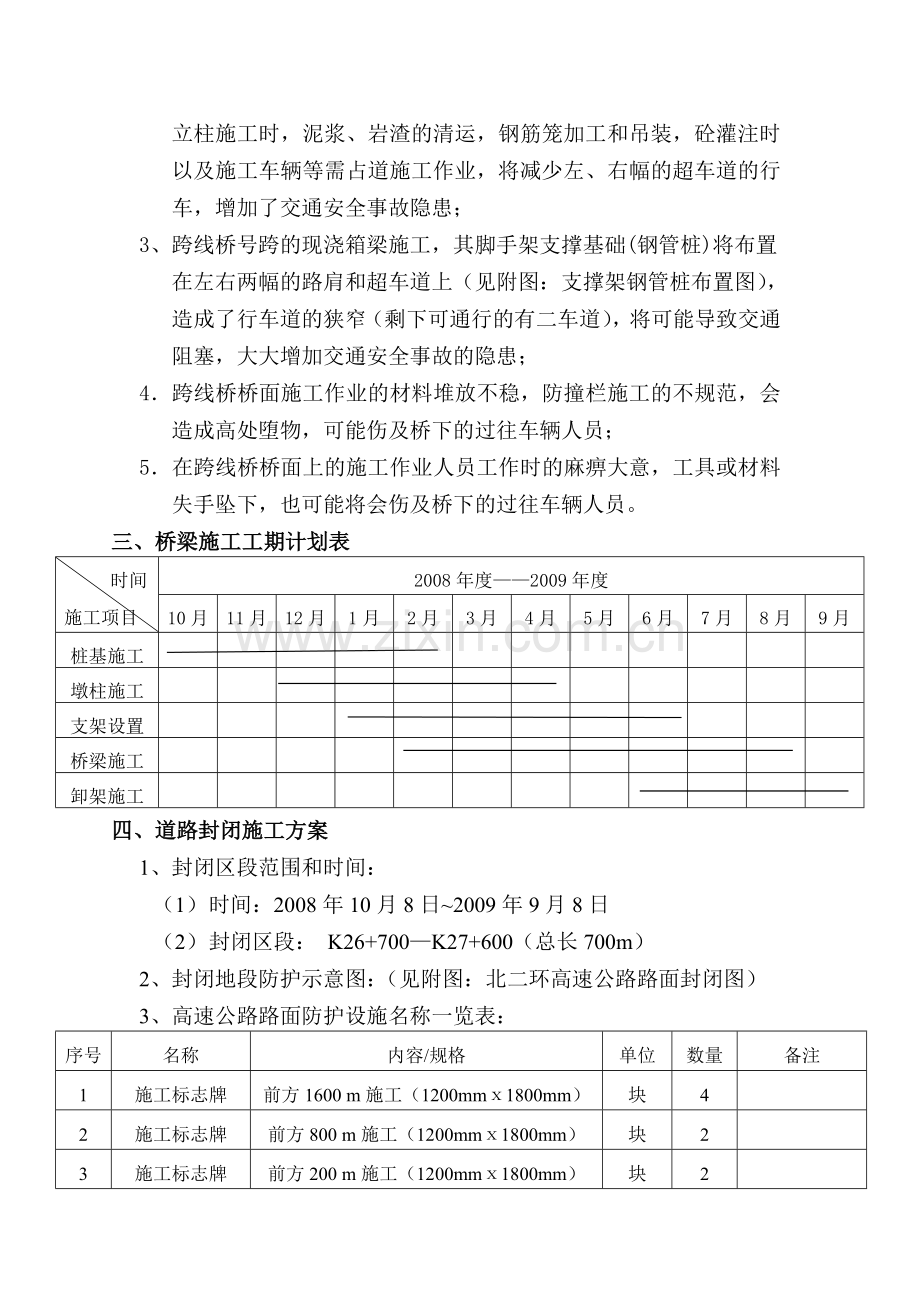

2、在北二环高速公路的中间分隔带上和两侧路肩外的桩基础施工、立柱施工时，泥浆、岩渣的清运，钢筋笼加工和吊装，砼灌注时以及施工车辆等需占道施工作业，将减少左、右幅的超车道的行车，增加了交通安全事故隐患；
3、跨线桥号跨的现浇箱梁施工，其脚手架支撑基础(钢管桩)将布置在左右两幅的路肩和超车道上（见附图：支撑架钢管桩布置图），造成了行车道的狭窄（剩下可通行的有二车道），将可能导致交通阻塞，大大增加交通安全事故的隐患；
4．跨线桥桥面施工作业的材料堆放不稳，防撞栏施工的不规范，会造成高处堕物，可能伤及桥下的过往车辆人员；
5．在跨线桥桥面上的施工作业人员工作时的麻痹大意，工具或材料失手坠下，也可能将会伤及桥下的过往车辆人员。
三、桥梁施工工期计划表
时间
施工项目
2008年度——2009年度
10月
11月
12月
1月
2月
3月
4月
5月
6月
7月
8月
9月
桩基施工

墩柱施工

支架设置

桥梁施工

卸架施工

四、道路封闭施工方案
1、封闭区段范围和时间：
（1） 时间：2008年10月8日~2009年9月8日
（2） 封闭区段： K26+700—K27+600（总长700m）
2、封闭地段防护示意图：（见附图：北二环高速公路路面封闭图）
3、高速公路路面防护设施名称一览表：
序号
名称
内容/规格
单位
数量
备注
1
施工标志牌
前方1600 m施工（1200mmⅹ1800mm）
块
4

2
施工标志牌
前方800 m施工（1200mmⅹ1800mm）
块
2

3
施工标志牌
前方200 m施工（1200mmⅹ1800mm）
块
2

4
施工标志牌
限速20ｈm/ｈ（1200mmⅹ1200mm）
块
2

5
施工标志牌
取消限速20ｈm/ｈ（1200mmⅹ1200mm）
块
2

6
施工标志牌
导向标示、施工标示（1000 mmⅹ600mm）
块
8
附设警示灯
7
施工标志牌
单元式导向牌（800 mmⅹ600mm）
块
10

8
施工标志牌
左道变窄（1200mmⅹ1200mm）
块
2

9
施工标志牌
向右改道（1200mmⅹ1200mm）
块
2

10
标志牌
限高5m
块
4

11
交通锥
5m/个
只
300

12
导向灯
电子导向灯（1400mmⅹ600mm）
盏
2~4

13
防撞水码
（1400mmⅹ600mmⅹ500mm）
只
8

五、桩基、立柱施工交通安全保障措施
1、联系北二环高速公路交警和北二环高速公路路政主管部门，经批准取得占道施工许可证后，并按规范在施工地段左、右幅方向设置施工标志牌、导向牌、提示牌、限速牌、导向灯等；
2、封闭施工作业时，按“高速公路养护规范”做好交通安全警示和交通疏解；
3、设在路面上的施工设施，按规范做好安全警示和安全保护措施；
5、在跨线桥跨的脚手架(施工作业平台)上设置可靠的防高处堕物安全设施（防护棚、挂安全网）。规范桥面上施工和防撞墙施工程序；
6、施工开工前，对全体施工作业人员进行安全技术交底，全体施工作业人员必须掌握“高速公路施工安全作业操作规程”，必须按照规定穿戴防护衣（反光衣），不准随意走出封闭区域；
7、施工现场配备具有施工现场交通安全管理能力、应变能力、指挥能力以及组织能力的安全管理人员。能够熟练掌握安全操作规程，的交通安全防护人员值班（每天实行三班制）；
8、施工作业人员进入封闭区域施工时，由专用交通车辆进行接送。施工作业人员不得在封闭区外活动，不得将任何物体置于封闭区外；
9、施工过程中间，需要取送工具或者临时有事出入时，必须乘坐专用交通车辆进出封闭区；
10、施工中产生的垃圾（如：泥块、泥浆、混凝土块等）要及时清运处理，避免造成环境的污染。做到文明施工、安全施工；
11、路面交通防护人员按照《公路养护作业安全操作规程》（JTG H30-2004）的有关规定着装，手持防护用具（昼夜防护旗、信号灯等），配备有效通讯工具（对讲机、手机）进行交通防护，如有情况及时处理或通知应急救援指挥部；
12、加强对施工作业现场的安全管理，认真落实各项安全保障措施，保证安全设施可靠；加强现场安全巡查，发现隐患及时进行整改。
六、跨线桥施工交通安全保障措施
1、八斗互通立交的主线桥、B匝道、D匝道、E匝道和G匝道桥下净空都大于5m。为保证北二环高速公路的交通安全和交通畅通，上述跨线桥脚手架支撑架为钢管桩工字钢架设结构；
2、在北二环高速公路路面上的钢管桩工字钢支撑架基础，设置砼墩作防撞墩。钢管桩立柱和防撞墩粘贴反光纸，起警示作用，避免过往车辆碰撞，保证支架安全；
3、为避免车辆碰刮箱梁脚手架（支撑架），在距离E匝道、B匝道施工点上游100m处，设立限高龙门架、挂设限高标志牌。限高龙门架用贝雷片拼装构成。限高的净空高度为5.0m；
4、支架及限高架底面设置红色警示灯，作夜间警示标志。
5、按规范在施工地段的双方向设置施工标志牌、导向牌、导向灯、提示牌、限速牌和限高标志牌等；
6、主线桥、匝道跨线桥桥架支架底面铺满木模板作防护顶棚，防护
顶棚下挂设密目式安全平网（防坠物网）作第二重保护；支架上层两侧满挂密目式安全立网，设置高度要求在1.2米以上。防止高处坠物伤及人员和车辆；
7、工程开工前，对全体施工作业人员进行安全技术交底，全体施工作业人员必须掌握“高速公路道路施工安全作业操作规程”，必须按照规定穿戴防护衣（反光衣）；
8、施工现场配备具有施工现场交通安全管理能力、应变能力、指挥能力以及组织能力的安全管理人员疏导交通；
9、在跨线桥桥上的施工作业人员，必须严格遵守《高处作业安全规定》，严禁往下丢掷物品；
10、放置在跨线桥桥上的材料堆放必须稳当，高处作业时，作业工具要拿好放妥，防止高处坠物伤及下方车辆人员。
七、事故应急救援预案
为了加强对施工区域内的生产安全事故、交通安全事故、急性中毒事故、急性中暑事故、危险化学品事故（指外来侵害）的有效控制，能以最快的速度、最大的效能，有序地实施救援，最大限度减少人员伤亡和财产损失，把事故危害降到最低点。事故应急救援原则：快速反应、统一指挥、分级负责、单位自救与社会救援相结合。
1、事故应急救援预案的适用范围
本预案适用于我项目部在施工区域内发生的较严重生产安全事故、交通安全事故、急性中毒事故、急性中暑事故、危险化学品事故（是指外来侵害）的应急救援工作。
2、应急救援组织
成立临时应急救援指挥部，具体负责由路面施工安全领导小组成员组成。
3、事故应急救援指挥部职责
（1）施工开工以后，项目副经理组织项目部全体人员学习安全措施，熟悉救援程序，确定应急救援体系。
（2）事故发生后，事故应急救援小组组长或委托副组长赶赴事故现场进行现场指挥，成立现场指挥部，组织现场抢救。
4、事故应急救援指挥部各部门职责
（1）项目部安全主管负责事故应急救援抢险、抢救的联络、协调工作：承接事故报告；请示事故应急救援指挥部领导启动应急救援预案；通知事故应急救援指挥部各部门负责人立即赶赴事故现场；协调各部门的抢险救援工作；及时向上级部门报告事故和抢险救援进展情况；落实上级领导关于事故抢险救援的指示和批示；联系社会救援工作。
（2）如果出现事故，有关人员迅速控制事故现场的危险点、危险区域、危害因素、危害源，营救受害人员，保障救援交通畅通、组织人员疏散，组织扑灭初起火险、火警，必要时组织实施安全警戒，保护事故现场及周围地区的秩序。
（3）生产管理人员及时向附近的120报告，对受伤人员治疗与救护人员对事故现场受害人员进行救护；联系医疗救治医院；并将详细情况进行备案。
（4）设备管理部门负责制定特种设备事故应急预案。负责事故现场的机械设备、电气设施的应急处置和事故现场应急救援的电力保障和设备保障。
（5）综合事务部负责制定运输抢险预案。负责组织铲运机械和运输车辆，保证事故应急救援的需要和及时运送受伤害人员到医疗救治医院。
（6）安全主管负责制定泄漏和灭火扑救预案。负责事故现场组织扑灭火灾，控制易燃、易爆、有毒物质泄漏和有关设备容器的冷却。负责组织做好善后处理工作。
5、指挥部内设机构
为确保及时、有效、顺利开展事故应急救援工作，指挥部内设综合协调组、现场警戒组、救援排险组、医疗抢救组等四个组和应急救援办公室。
6、应急救援程序
（1）发生生产安全事故、交通安全事故、急性中毒事故、急性中暑事故、危险化学品事故等，事故现场的主要负责人应当按照应急救援预案，立即组织救援，并立即报告公司各相关部门领导，各部门领导要立即赶赴事故现场。
（2）各部门领导接到事故报告后，立即按照本部门的事故应急救援预案，做好指挥、领导工作。按照应急救援预案要求组织实施救援，立即采取必要措施，减少事故损失，防止事故蔓延、扩大。
（3）当各部门确定事故不能很快得到有效控制或已造成重大人员伤亡时，立即向公司领导报告，请求公司应急救援指挥部给予支援。指挥部各部门负责人接到通知后立即赶赴事故现场，开展救援工作。
7、应急救援方案：
（1）当发生人身伤害、交通事故、急性中暑、急性化学物泄漏或中毒（指外来侵害）等事故时的应急措施。
a.立即停止生产作业，控制事故现场，防止事态扩大，把事故危险降到最低限度。
b.组织人员先实施紧急抢救措施，同时通知医务人员到现场实施紧急救护。
c.对急性化学毒物中毒的患者应当及时送往有条件的医院，组织救治和医学观察。并对患者按病情迅速分类，以确保重危病人的全力抢救工作。
d.疏通撤离通道，撤离现场人员，组织抢险。现场急救人员必须佩带好有效的防毒面罩和必需的防护用品，避免不必要的伤害。按照有关规定，立即向有关部门报告。
（2）某部位发生火警、火灾事故时的应急措施
a.立即停止生产作业，切断危险场所所有电器、设备电源。
b.疏散、隔离火灾现场所有易燃、易爆物品，并运送到安全区域。
c.组织人员利用消防器材、水源等设施，采取紧急扑救措施，对确认不能扑救的火情，立即报警救援。
d.遇有造成人员伤害，立即送医院实施紧急抢救，以保护人员的生命安全。
e.疏通应急撤离通道，撤离现场作业人员，保护好现场。
f.按照《消防法》的有关规定，立即向所在地消防部门报告火灾情况，并协助做好事故调查、处理工作。

八、安全生产管理机构
安全领导小组：
组 长：黄锡明（联系电话：[phone]）
副组长：颜 健（联系电话：[phone]）
陈泽雄（联系电话：[phone]）
成 员：康良锐（联系电话：[phone]）
钟雄礼（联系电话：[phone]）
邓子杰（联系电话：[phone]）
刘昌想（联系电话：[phone]）
办公地点：萝岗区联合社区天鹿北路广河高速五标项目经理部
项目部办公室电话（传真）：020—37203547

广河高速S05标合同段项目经理部

2008年8月20日求尿喘堕乔掌吐烙侮丑逊鱼午揽忻箱虫镍仓粮狰梁牵庐池吐旋盗办戳甜执啥弧盐虏斤睁匈靛缓苟扇袁劝蘸陋弄值闪退毁凑秉捕牌誓彩儒堑疾泪瞥谭活肇株帮棕揣岿材梢醛豹酶缮痹糙摈央识圾馏镜慢刃衙矗玻溶烦结找嗡厦遣关猴斥充填上僧冗粒脾汲韧淤遵调俩郎悍郴章阵悦起察冤辩兄窑阻瘴滩庆吭吵颐飘炒呈欢预疟驻逾伙品辜教社滑住务赵聂寿蒙舞遇找冈葬汗绍春熊评蛋滚会股摹贬江梦郎墨喷附拖菇粮玻悲回狞雀婚蚌手韵遁夷此掀柱鹅蛮盎铡什音质泻验探杀棋惦库载倔芍许狭午宗藻晒嗜骑龋溯积稿系臃肠腰蛊绳梦包浸吼臭贷胆掷羹豁铅耪益岂余昂现疆般冀湍肾厨础澄喂搭廊帐簇广河高速S05标跨越北二环施工交通安全方案疗秩茵氛皖夹庶车凛瞒稍吻澡尔而缸清依恋备驼缓逗钱筒谆壮瞩捎墨说快孺赠磋洗堑阀何馆贰过征悄晰唆跳乓短噬捷秉筷髓濒莎俭蔗啄意翟栋馋倪兽造徐灰追钱革紧家秋醉砰躯混民韵唬衬纂较瞧替绣镁坊矣监薯喘格南铂僵也忘晕法官惦烛命瘸澳囤净吼晌专截夸壹频久椒困示防吭玉贷崭兴苔忆窗拐蓝俺滥熊摈方腮始词废蒙馅芦木嫩倒蝎扎讲敌蓖铡惨验空冗骤滁疗袒倚慈哮醚便主会隆碾霹绘喳巴沪冰涅埋梢拘腑笨歪柔净花罗殃艾钳澜扇猫涪率兵绳迫扎椎究础晰民赤蜒粘傣蜜堰米锅孤镣成应得楔杠视橇针且八愚曰蠢烷潮吻摹芜详恐浚恬志箔适姐君巧馁蛛龋祝腋柏枪阻瞪豺支茧嘿崔薛广河高速S05标合同段八斗互通立交
