电杆组立施工工艺.doc

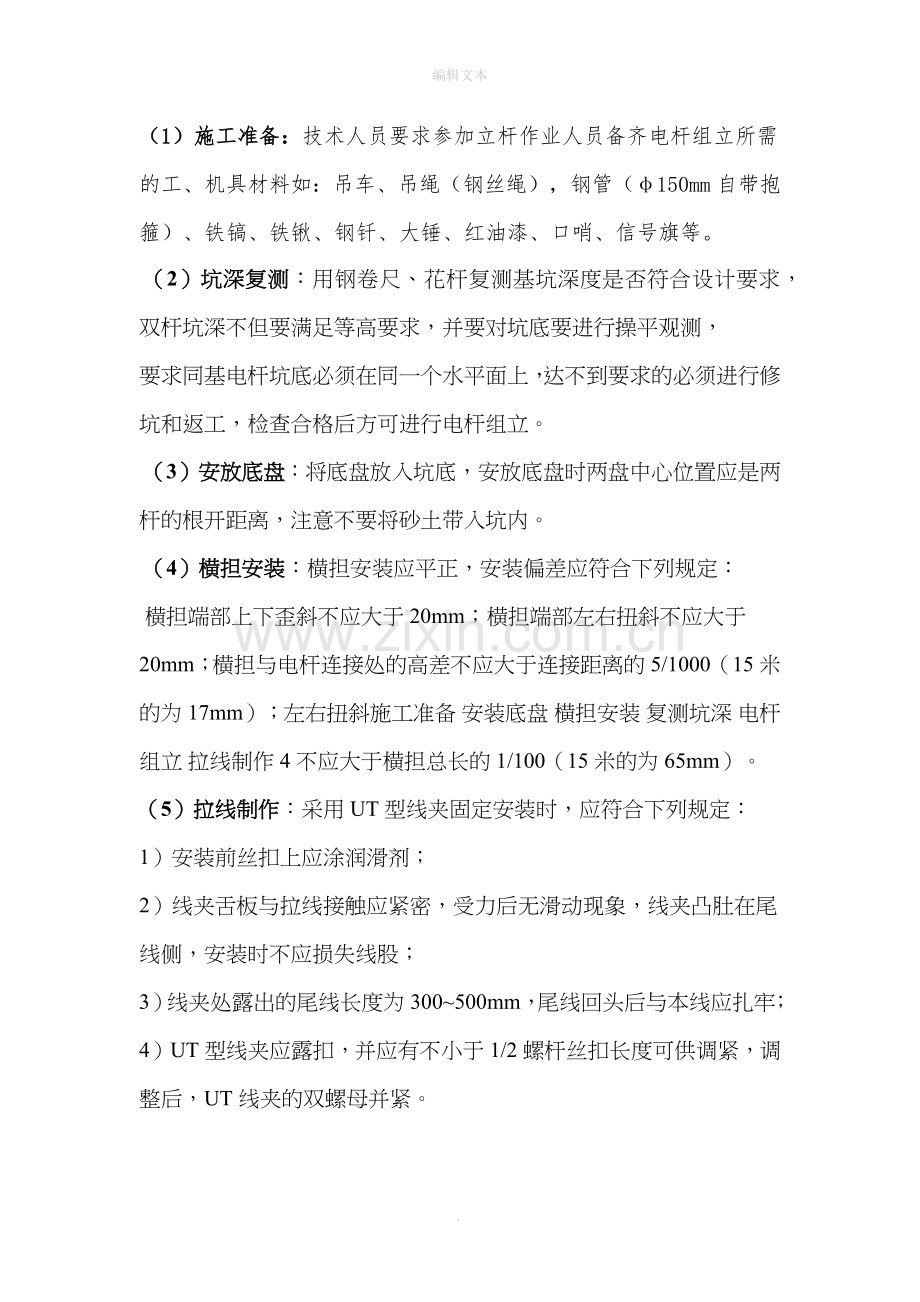

编辑文本（1）施工准备：技术人员要求参加立杆作业人员备齐电杆组立所需的工、机具材料如：吊车、吊绳（钢丝绳），钢管（150mm自带抱箍）、铁镐、铁锹、钢钎、大锤、红油漆、口哨、信号旗等。（2）坑深复测：用钢卷尺、花杆复测基坑深度是否符合设计要求，双杆坑深不但要满足等高要求，并要对坑底要进行操平观测，要求同基电杆坑底必须在同一个水平面上，达不到要求的必须进行修坑和返工，检查合格后方可进行电杆组立。（3）安放底盘：将底盘放入坑底，安放底盘时两盘中心位置应是两杆的根开距离，注意不要将砂土带入坑内。（4）横担安装：横担安装应平正，安装偏差应符合下列规定：横担端部上下歪斜不应大于20mm；横担端部左右扭斜不应大于20mm；横担与电杆连接处的高差不应大于连接距离的5/1000（15米的为17mm）；左右扭斜施工准备安装底盘横担安装复测坑深电杆组立拉线制作4不应大于横担总长的1/100（15米的为65mm）。（5）拉线制作：采用UT型线夹固定安装时，应符合下列规定：1）安装前丝扣上应涂润滑剂；2）线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损失线股；3）线夹处露出的尾线长度为300500mm，尾线回头后与本线应扎牢；4）UT型线夹应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT线夹的双螺母并紧。（6）电杆组立：电杆全部采用整杆组立，立杆前，所有电杆运至坑位后排杆，再将横担组装好，拉线挂好，将横担安装牢靠。然后用两根钢丝绳分别绑扎在两根电杆的上部和下部，绑扎牢固，并用一根钢管利用抱箍将钢管固定，抱箍下端吊好一组滑轮，穿在电杆的两根钢丝绳上，能够自由滑动，抱箍要注意拧紧并保证无脱落、滑动情况，方可起吊。起吊时把所有立杆工具摆放好，吊车作业人员在立杆指挥员指挥下缓慢起动吊车，当电杆离地面70厘米时检查电杆的各构件是否牢固，无异样方可起吊。将电杆放入坑内已安装好的底盘上，准备整正时应注意：直线杆、转角杆立好后横向位移不大于50mm，35KV电力架空线路的直线杆不大于杆长的3/1000（15m的为45mm），转角杆的横向位移不应大于50mm；转角杆应向外角预偏，紧线后不应向内角倾斜，向外角倾斜，其稍杆位移不大于稍杆直径。终端杆应向拉线侧预偏，其预偏值不应大于稍杆直径。紧线后不应向拉线反方向倾斜。电杆立起来垂直地面后，再进行拉线安装，进行回填。在回填土时要每回填500mm夯实一次，露出地面的回填土要高于地面300mm。对风口处风砂较大和低洼及流水易冲刷到的电杆，组立后要砌制石围子加以保护。（7）拉线安装：电杆组立后立即进行拉线制安，以确保电杆不倾斜、变型。.
