一、施工准备
（一）、技术准备
1、施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。
2、已有经过审批的施工组织设计施工方案，并向施工人员进行交底。
3、技术人员应向班组进行技术交底、质量安全交底，使施工人员掌握操作工艺。
（二）、材料准备
1、管材：管材应有产品合格证，管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。
2、管件符合现行标准，有出厂合格证。
3、各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
4、附属装置法兰等应符合设计要求，应有产品合格证及说明书。
5、型钢、圆钢、管卡、螺栓、螺母、垫、电焊条等符合设计要求。
（三）、机具、工具
1、主要机具
序号
机具名称
常用规格型号
数量
l
砂 轮 机
JJK－1T、JJK－5T
2台
2
角向磨光机
S1MJ－100、S1MJ－125
2台
3
电 焊 机
BXl－300～500、BS－330
各一台
4
液压弯管机
YW－2A、LWGl－10B
1台
5
套 丝 机
DNl5—80
1台
6
切 割 机
J3D-400
1台
7
电动试压泵
Dsx-60
1台
8
经 纬 仪
J2
1台
9
水 准 仪
DSZl0
1台
10
氧气、乙炔

1套

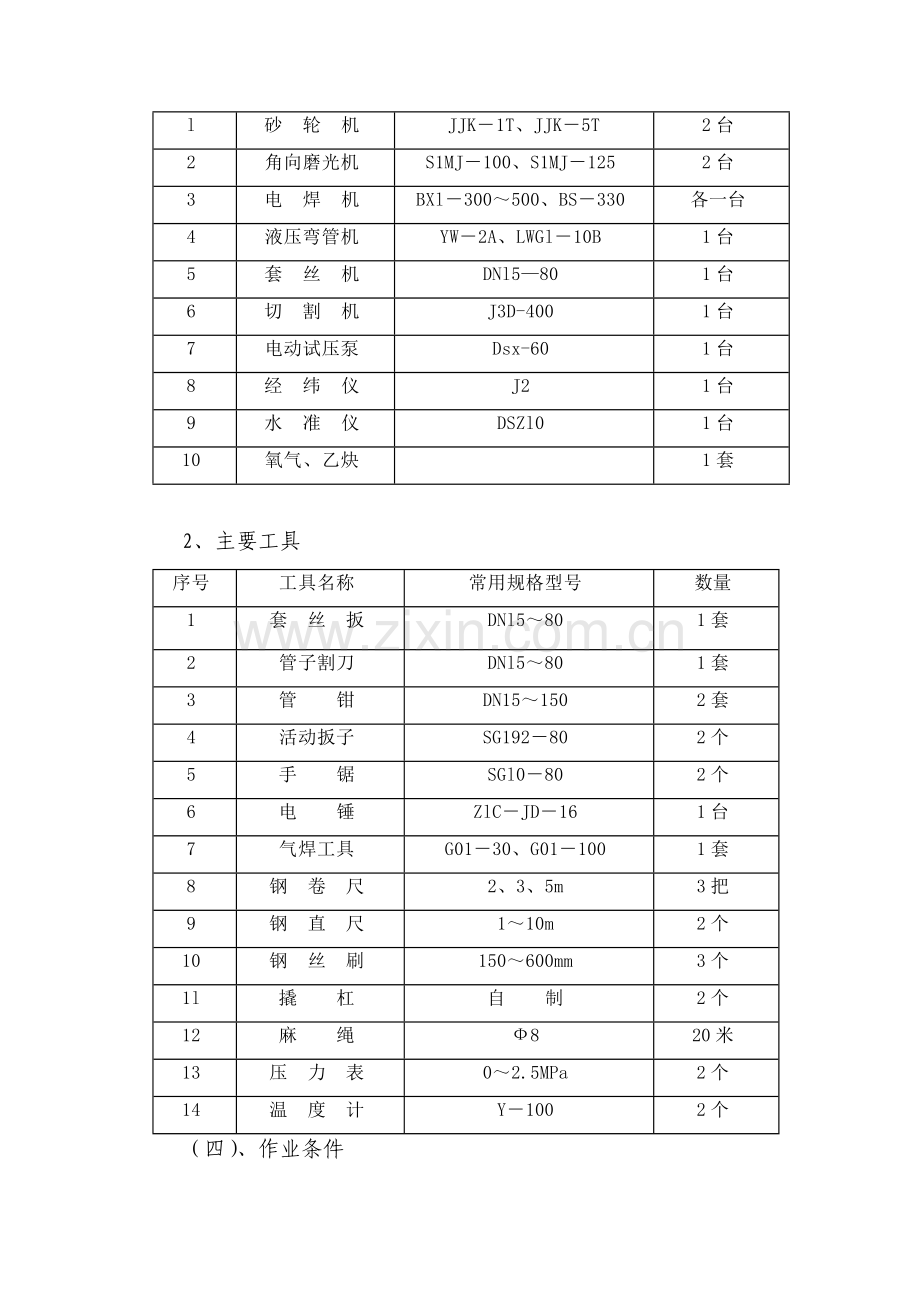

2、主要工具
序号
工具名称
常用规格型号
数量
1
套 丝 扳
DNl5～80
1套
2
管子割刀
DNl5～80
1套
3
管 钳
DN15～150
2套
4
活动扳子
SG192－80
2个
5
手 锯
SGl0－80
2个
6
电 锤
ZlC－JD－16
1台
7
气焊工具
G01－30、G01－100
1套
8
钢 卷 尺
2、3、5m
3把
9
钢 直 尺
1～10m
2个
10
钢 丝 刷
150～600mm
3个
1l
撬 杠
自 制
2个
12
麻 绳
Ф8
20米
13
压 力 表
0～2.5MPa
2个
14
温 度 计
Y－100
2个
（四）、作业条件
1、施工所需临时设施及“三通一平”已经解决，现场各种预制场地已经落实。离现场较近，运输方便；在雨季不会积水。
2、管道、管件及阀门均已检验合格，具有技术资料，并与设计核对正确无误。
3、管道两端起止点的设备已安装好，并且设备的二次灌浆的强度已经达到要求。
（五）、施工组织及人员准备
1、施工组织应保证重点，统筹安排；
2、采用先进技术，推进施工标准化、机械化；
3、科学地安排施工计划，保证连续均衡举进行施工；
4、保证工程质量，做到安全施工；
5、讲究经济效益，努力降低工程成本；
6、应配备有较高业务水平的管道技术人员、土建技术人员；
7、应配备满足施工需要的技术工人，如管道工、电焊工、气焊工、油漆工、起重工、泥瓦工等。
二、管道及配件安装
（一）、材料质量要求
1、主要材料、成品、半成品、配件、和设备必须具有质量合格证明文件，规格、型号及性能监测报告应符合国家技术标准或设计要求，进场时应做检查验收，并经监理工程师核查确认。
2、所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
3、管材钢号应从耐压、耐温两方面满足工作条件的要求，耐压
从管壁厚度上解决，耐温根据从介质工作温度的不同选用不同的钢号。
4、管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。
（二）、工艺流程
压缩空气管道施工工艺流程：
焊缝防腐
水压试验
附件安装
管道安装
卡架制安
放线定位

（三）、操作工艺
1、管道支架制作安装。
（1）、本工程管道支架根据设计要求制作。
（2）、管架预制。
A、按设计图纸编制加工草图，按程序进行放样，放样前将钢平台清理干净，校核划线工具，注意留出焊接收缩量和切割加工余量。
B、切割前，先将钢材表面切割区域内的铁锈、油污清净。切割后，切口上不允许有裂纹、夹层和大于1.Omm的缺陷。
C、组对焊接时，按设计要求根据焊接工艺进行。焊接前，根据管架具体结构形式，采用反变形法、刚性固定法、临时固定法、焊接工艺控制法，达到减少变形的目的。
D、管架焊制后须进行检查、校核。滑动支座、固定支座、导向支座组对焊制前，先进行钻孔，焊制后分类保管待用。U形螺栓均需按图纸要求的位置、数量预先加工好，与支座配套使用。
（3）、管道支架安装
管架安装：管架基础达到强度后，根据管架的外形尺寸、重量，可采用不同的方法将管架立起就位。并同时架设好经纬仪随时找正找直。采用预埋铁件焊接固定，要严格保证焊接质量，要焊透焊牢。地脚螺栓连接时，要从四个方向、对称地、均匀地扭紧螺栓。
2、阀门的安装
（1）、阀门安装前应核对阀门的规格型号和检查阀门的外观质量。
（2）、阀门安装前应作强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查10％，且不应少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门试压宜在专用的试压台上进行。
（3）、阀门的强度和严密性试验，应符合下列规定：阀门的强度试验压力为工称压力的1.5倍；严密性试验压力为公称压力的1.1倍；
试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间不应少于下表的规定。

公称直径DN
最短试验持续时间(s)

(mm)
严密性试验

强度试验
金属密封
非金属密封
≤50
15
15
15
65～200
30
15
60
250～450
60
30
180
（4）、阀门的连接工艺参照管道的连接工艺。
（5）、阀门安装距四周的距离符合质量标准的规定。
（6）、阀门法兰的衬垫不得凸人管内，其外边缘接近螺栓孔为宜，不得安装双垫或偏垫。
（7）、连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1／2。
9、管道安装
（1）、按设计规定的安装位置、坐标，量出支架上的支座位置，安装支座。
（2）、支架安装牢固后，进行架设管道安装，管道和管件应在地面组装，长度以便于安装为宜。
（3）、焊接时，管道全部吊装完毕后再焊接。焊缝不许设在托架和支座上，管道间的连接焊缝与支架间的距离应大于150～200mm。
（4）、按设计和施工各规定位置，分别安装阀门等附属设备并与管道连接好。
（6）、管道安装完毕，要用水平尺在每段管上进行一次复核。找正调直，使管道在一条直线上。
（7）、摆正后安装管道穿结构处的套管，填堵管洞，预留口处应加好临时管堵。
（8）、按设计后规定的要求压力进行冲水试压，合格后办理验收手续，把水泄净。
（9）、管道防腐，应符合设计要求和施工规范规定，注意做好室外的防雨，防潮等保护措施。
10、管道焊接
钢管采用氩电连焊方式连接，钢管焊接施工技术措施如下：
（1）、管材的质量控制
A、钢管必须具有制造厂的合格证书。
B、钢管表面应无显著锈蚀，无裂缝重皮和压延等不良现象；不得有扭曲，损伤，不得有焊缝根部未焊透的现象；不得有机械损伤等。
(2)、焊条的选用
A、管道焊接焊条、焊丝的化学成分，机械强度应与母材相同且匹配，兼顾工作条件和工艺性。
B、焊条质量应符合现行的国家标准«碳钢焊条»，«低合金焊条»的规定。焊条使用前应按出厂说明书规定进行烘干，在使用中保持干燥，焊条药皮应无脱落和裂缝。
(3)、焊接的施工要求
A、焊工必须经培训考核合格，取得上岗资格证。
B、焊接施工前需要对对焊机的用电安全进行检测，焊接施工时，施工人员要穿戴好相关的劳保用品，确保施工安全。
C、焊接前应调整好对焊机的电流与电压，并按照管材采用相应型号的焊条，试焊满意后才能开始焊接施工，以免对管材造成焊伤。
D、管节焊接前应先清理管道内泥、污垢，然后修口，清除管口边缘和焊口两侧10～15mm范围内的表面锈迹至露出金属光泽，管端端面的坡口角度，钝边，间隙，应满足规范规定。不得在对口间隙夹焊帮条或用加热法缩小间距施焊。
E、对口时应使内壁齐平，当采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏差应为0.2倍壁厚，且不得大于2mm。
F、对口调节好后既可进行对口、焊接，这时应将两端管段临时支承固定，避免钢管重量集中在焊缝位置。
G、纵向焊缝应放在管道中心垂线上半圆的45度左右处；纵向焊缝应错开。
H、环向焊缝距支架不应小于100mm；直管管段两相邻环向焊缝
的间距不应小于200mm；管道任何位置不得出现十字焊缝。
I、焊缝质量必须符合有关规定的要求，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出管面约2毫米，焊出坡口边缘2～3毫米。
11、水压试验
（1）、试压以前，须对全系统或试压管段的最高处防风阀、最低处的泄水阀进行检查。
（2）、根据管道进水口的位置和水源距离，设置打压泵，接通上水管道，安装好压力表，监视系统的压力下降。
（3）、检查全系统的管道阀门关闭状况，观察其是否满足系统或分段试压的要求。
（4）、灌水进入管道，打开防风阀，当防风阀出水时关闭，间隔短时间后在打开防风阀，依次顺序关启数次，直至管内空气放完方可加压。加压至试验压力，管道的试验压力应等于工作压力的1.5倍，不得小于0.6MPa，稳压lOmin，如压力降不大于0．05 MPa，即可将压力降到工作压力。可以用重量不大于1.5kg的手锤敲打管道局焊口150mm处，检查焊缝质量，不渗、不漏为合格。
（5）、试压合格后，填写试压试验记录。
12、管道吹扫
（1）、吹扫前的检查
A、管道已通过水压试验，验收合格；
B、支架都予以加固；
（2）、吹扫方法
A、管道吹扫前将系统进行检查，确保正确无误；
B、吹扫设一检测点，靶板用铝板制成，排气管管口应朝上倾斜（30℃左右为宜），拍向空处；
C、排气管焊有牢固的支承，以承受排气的反作用力；
D、吹扫次数分两次以上进行，直到合格为止，两次吹扫后，打开旁通管上的阀门，让其参与吹扫，目测其吹扫出来的空气无杂物时，连续两次更换靶板检查，靶板上冲击斑痕的粒度不大于0.8mm，且斑痕不多于8点即认为合格。
（3）、注意事项
A、吹扫时不得用坚硬物撞击管子；
B、当旁通管参与吹扫时，管口附件应禁止站人；
C、注意沿线管子接口处、支架有无异样，发现情况应立即报告负责人及时处理。
13、试运行
试运行由建设单位、设备安装单位、管道安装单位参加，发现问题及时处理，直到设备及管道运行正常。
13、竣工验收
竣工验收由建设单位组织，设备安装单位、管道安装单位、监检单位共同参加。确定无任何质量问题后移交建设单位。
