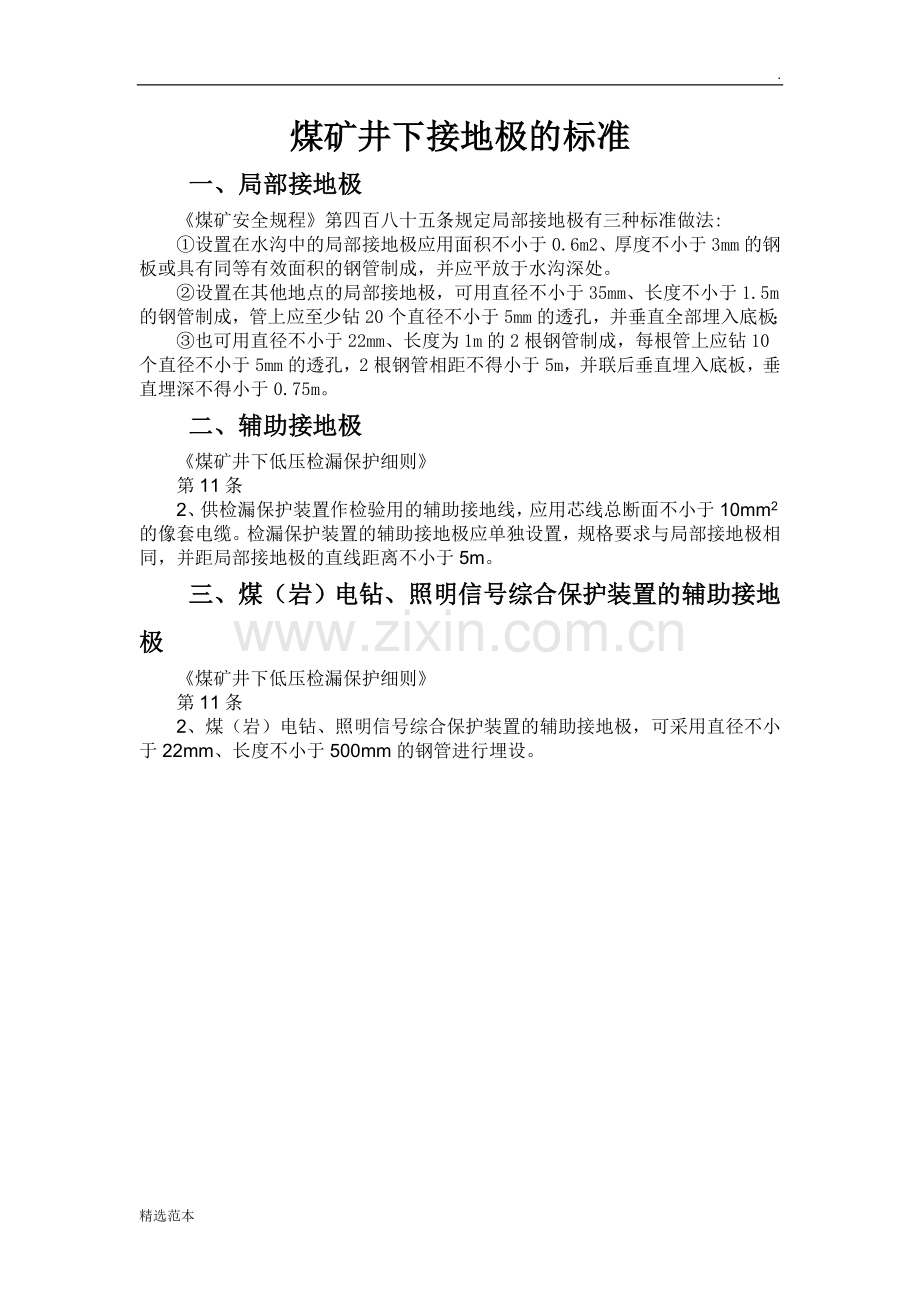

煤矿井下接地极的标准
一、局部接地极
《煤矿安全规程》第四百八十五条规定局部接地极有三种标准做法:
①设置在水沟中的局部接地极应用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
②设置在其他地点的局部接地极，可用直径不小于35mm、长度不小于1.5m的钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板；
③也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
二、辅助接地极
《煤矿井下低压检漏保护细则》
第11条
2、供检漏保护装置作检验用的辅助接地线，应用芯线总断面不小于10mm2的像套电缆。检漏保护装置的辅助接地极应单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。
三、煤（岩）电钻、照明信号综合保护装置的辅助接地极
《煤矿井下低压检漏保护细则》
第11条
2、煤（岩）电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于22mm、长度不小于500mm的钢管进行埋设。
