部编版八年级物理下册实验题试卷模拟训练（Word版含解析）
1．在探究“重力的大小跟什么因素有关”实验中，按如下步骤操作：

（1）测量物体重力前，除了观察弹簧测力计（如图所示）的量程和分度值外，还应将弹簧测力计在___________方向调零；
（2）测量物体重力时，应将物体挂在弹簧测力计下并让它处于___________状态，这时弹簧测力计的示数即拉力大小就等于物体的重力。而且发现细线被竖直拉直，这说明重力的方向是___________的。
（3）实验小组的同学测量出了不同质量钩码所受重力的多组数据，如表所示，当物体的质量为时，它受到的重力是___________。

答案：竖直 静止 竖直向下
【详解】
（1）[1]测量物体重力前，需要观察测力计的量程和分度值，由于重力是竖直向下的，应将弹簧测力计在竖直方向调零。
（2）[2][3]测量物体
解析：竖直 静止 竖直向下
【详解】
（1）[1]测量物体重力前，需要观察测力计的量程和分度值，由于重力是竖直向下的，应将弹簧测力计在竖直方向调零。
（2）[2][3]测量物体重力时，当物体静止时，物体受到的重力与弹簧测力计的拉力是一对平衡力，大小相等，方向相反，发现细线被竖直拉直，这说明重力的方向是竖直向下的；
测量物体重力时，当物体静止时，大小相等，发现细线被竖直拉直。
（3）[4]分析表中数据可得，重力与质量的比值
=9.8N/kg
当物体的质量为0.7kg时，它受到的重力为
G=m×9.8N/kg=0.7kg×9.8N/kg=6.86N

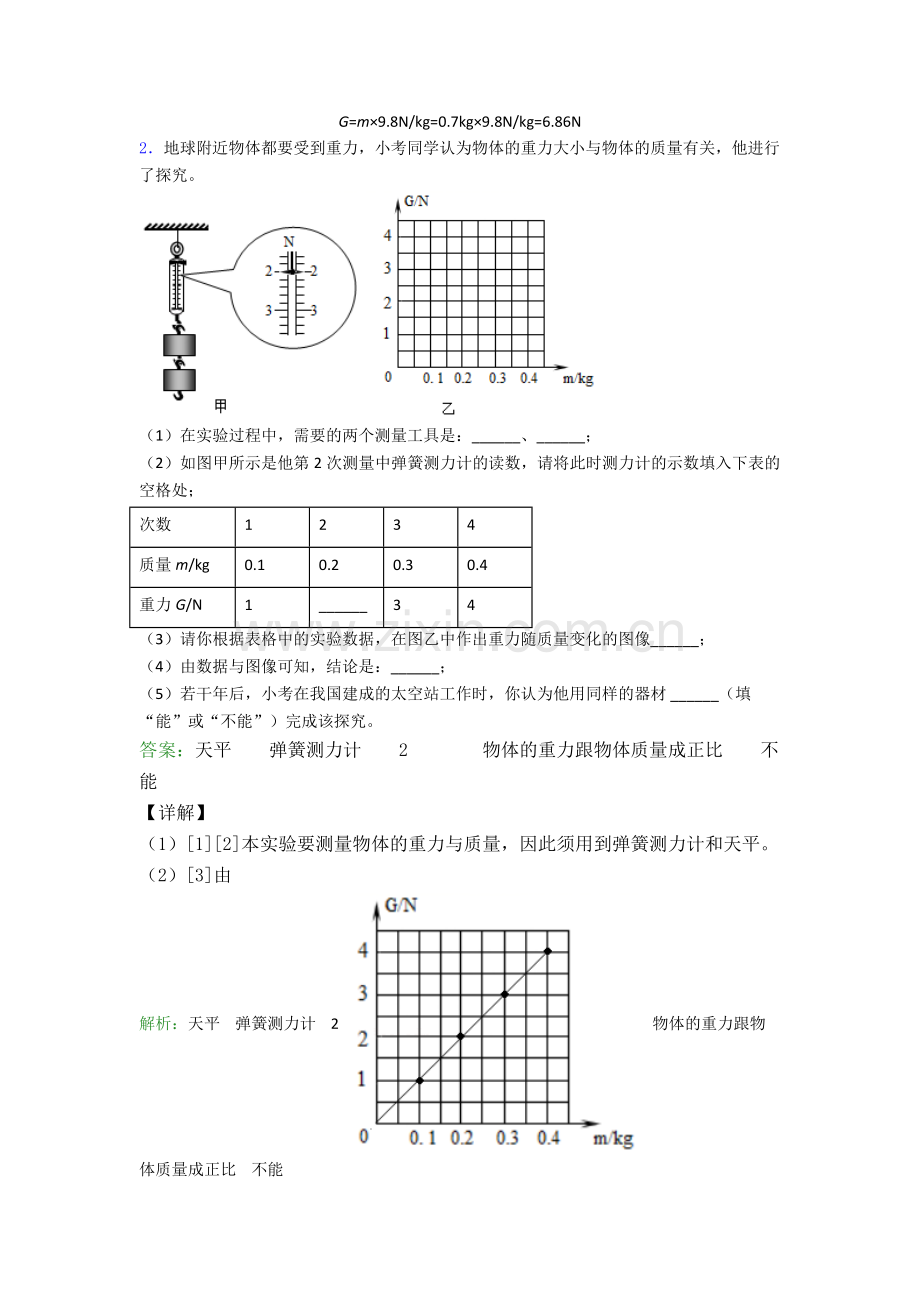

2．地球附近物体都要受到重力，小考同学认为物体的重力大小与物体的质量有关，他进行了探究。

（1）在实验过程中，需要的两个测量工具是：______、______；
（2）如图甲所示是他第2次测量中弹簧测力计的读数，请将此时测力计的示数填入下表的空格处；
次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1
______
3
4
（3）请你根据表格中的实验数据，在图乙中作出重力随质量变化的图像______；
（4）由数据与图像可知，结论是：______；
（5）若干年后，小考在我国建成的太空站工作时，你认为他用同样的器材 ______（填“能”或“不能”）完成该探究。
答案：天平 弹簧测力计 2 物体的重力跟物体质量成正比 不能
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和天平。
（2）[3]由
解析：天平 弹簧测力计 2 物体的重力跟物体质量成正比 不能
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和天平。
（2）[3]由图知，测力计的量程为0~5N；弹簧测力计的一个大格代表1N，一个小格代表0.2N，弹簧测力计示数是2N。
（3）[4]据表中实验数据，在坐标纸上描点，然后用平滑的线连接起来；如图所示：

（4）[5]由图像知，G﹣m图像为一条过原点的斜线，则可以得出结论：物体的重力跟物体质量成正比。
（5）[6]由于在太空站中，物体处于失重状态，不能用弹簧测力计测出物体受到的重力，所以用同样的器材，在太空站中不能完成该实验。
3．陈明同学在竖直悬挂的弹簧下加钩码，做“探究弹簧伸长量与拉力的关系”实验。下表是陈明同学收集的实验数据。
拉力/N
0
0.5
1.0
1.5
2.0
2.5
弹簧总长度/
6.0
7.2
8.4
9.6
10.8
12.0
弹簧伸长量/
0
1.2
2.4
3.6
___________
___________

（1）请你帮助陈明同学完成上表。
（2）根据表中数据，在如图的坐标中描点，并画出弹簧伸长量与拉力的关系图。___________
（3）分析实验数据或从弹簧伸长量与拉力的关系图，你可得到的结论是：___________。
（4）此实验结论在物理测量工具中的应用是___________。
答案：8 6.0 在弹簧的弹性限度内，弹簧的伸长量与拉力成正比 弹簧测力计
【详解】
（1）[1][2]分析表中所给的数据，可知不挂钩码即弹力为零时，弹簧长度是6.0cm
解析：8 6.0 在弹簧的弹性限度内，弹簧的伸长量与拉力成正比 弹簧测力计
【详解】
（1）[1][2]分析表中所给的数据，可知不挂钩码即弹力为零时，弹簧长度是6.0cm，拉力逐渐增大，弹簧的总长度也逐渐增大，弹簧的伸长量等于弹簧的总长度减去弹簧的原长，则弹簧的伸长量分别为
L5=L5-L0=10.8cm-6.0cm=4.8cm
L6=L6-L0=12.0cm-6.0cm=6.0cm
（2）[3]根据表中数据描点，在图中的坐标系画出弹簧伸长量与拉力的关系图如下图所示。

（3）[4]分析实验数据或从弹簧伸长量与拉力的关系图可知：弹簧受到的拉力每增加0.5N，弹黄的伸长量也增加1.2cm，所以弹簧的伸长量与弹簧受到的的拉力成正比，故可得到：在弹簧的弹性限度内，弹簧的伸长量与拉力成正比。
（4）[5]此实验结论应用在我们所学过的弹簧测力计这一测量工具中。
4．某同学在探究“物体所受重力大小与物体质量的关系”的实验记录如下表：
实测物体
物体质量m（kg）
重力G（N）
比值G/m（N/kg）
物体1
0.1
0.98
9.8
物体2
0.2
1.96
9.8
物体3
0.3
2.94
9.8
（1）在实验过程中，需要的两个测量工具是___________、___________。
（2）分析表中实验数据，可以得出的结论是：物体的重力和质量成___________比，你判断的依据是___________。
（3）在图中，以质量为横坐标，重力为纵坐标，根据表格中的数据，画出重力与质量之间关系的图线。___________

（4）该小组的同学在继续探究“影响物体重力大小的因素”实验中，进行了 “物体重力的大小跟物体形状是否有关”的探究实验，他们用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如表所示。
被测物体
形状
重力
橡皮泥
正方体
4.8 N
球
4.2 N
三棱锥
3.6 N
他们分析实验数据得出的实验结论是：物体重力的大小与物体的形状有关。这个结论是___________（填“正确”或“错误”）的，依据是：___________。
答案：弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和
解析：弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和托盘天平。
（2）[3][4]分析数据可知，比值基本不变，等于9.8N/kg；故可得出的结论：物体的重力和质量成正比。
（3）[5]利用数学中描点连线的方法作图即可，如下图：

（4）[6][7]因为物体所受重力大小与质量有关，所以在探究重力大小与形状之间的关系时，应保证质量不变；该小组的同学用小刀将橡皮泥雕刻成各种形状进行实验，未保持橡皮泥的质量不变，所以得到了错误结论。
5．在“探究重力的大小跟质量的关系”实验中，得到如下表数据所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

(1)本实验中用到的测量器材有：______和______；
(2)分析表中数据可知：物体的质量为0.9kg时，它受到的重力是______N；
(3)在如图所示的四个图象中，关于物体重力的大小与其质量的关系，正确的是______；
A． B． C． D．
(4)你认为在太空站工作时，用同样的器材______（选填“能”或”不能”）完成该探究。
答案：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测
解析：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测力计。
(2)[3]分析表中数据可得，重力与质量的比值
=9.8N/kg
当物体的质量为0.9kg时，它受到的重力
G=mg=0.9kg×9.8N/kg=8.82N
(3)[4]因为=9.8N/kg为正比例函数，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线。
故选B。
(4)[5]由于物体在太空中不再受到地球的重力作用，不能进行此实验。
6．小红同学为测出木块A在水平放置的木板上所受滑动摩擦力的大小，设计了如图中所示的实验。

（1）小红通过弹簧测力计水平拉动木块A，使木块A在木板上做______运动，读出弹簧测力计的示数，即可测出木块A和木板之间的滑动摩擦力；
（2）在上述运动过程中，请画出木块A在水平方向上所受力的示意图；_______
（3）小明采用了另外一种设计方案，如图乙所示。小明将弹簧测力计一端固定，另一端钩住木块A。实验时小明拉动木板，读出弹簧测力计的示数，即可测出木块A和木板之间的滑动摩擦力。小明做了两次实验，内容如下：
①小明拉动木板的速度为时，弹簧测力计的示数为；
②小明拉动木板的速度为时，弹簧测力计的示数为。
请根据小明的两次实验，回答下面的问题；
由，、可以得出“木块A所受的滑动摩擦力大小跟______无关”。
答案：匀速直线
速度
【详解】
（1）[1]实验中小红通过弹簧测力计水平拉动木块A，使木块A在木板上做匀速直线运动，此时木块A处于平衡状态，水平方向上受到的拉力与摩擦力是一对平衡力
解析：匀速直线
速度
【详解】
（1）[1]实验中小红通过弹簧测力计水平拉动木块A，使木块A在木板上做匀速直线运动，此时木块A处于平衡状态，水平方向上受到的拉力与摩擦力是一对平衡力，弹簧测力计的示数等于木块A和木板之间的滑动摩擦力的大小。
（2）[2]木块做匀速直线运动时，水平方向上受到的拉力和摩擦力是一对平衡力，大小相等，方向相反，作用在同一条直线上，据此特点作图如下：

（3）[3]拉动木板时的速度不同，木板上方的木块都处于静止状态，木块A在水平方向上受到的拉力和摩擦力是一对平衡力，大小相等。由弹簧测力计的示数为F1 =F2 可知，木块A在两种情况下所受的滑动摩擦力大小也相等，说明木块A所受的滑动摩擦力大小跟物体运动的速度无关。
7．在探究“滑动摩擦力的大小与哪些因素有关”的实验中：

（1）小华的三次实验情况分别如图所示。实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做___________运动，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）比较甲和乙两组数据得出的正确结论是___________；
（3）小华比较甲和丙两组数据得出结论：压力越大，滑动摩擦力就越大。老师指出这样得出的结论是不对的，理由是___________；
（4）在甲图实验中，木块受到的滑动摩擦力是___________N；若弹簧测力计示数增大到4N，此时的木块所受滑动摩擦力是___________N。
答案：匀速直线 压力大小相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面粗糙程度相同 3.6 3.6
【详解】
（1）[1]用弹簧测力计拉木块在水平木板（或毛巾）上做匀
解析：匀速直线 压力大小相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面粗糙程度相同 3.6 3.6
【详解】
（1）[1]用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，木块处于平衡状态，由平衡条件可知，这时滑动摩擦力的大小等于弹簧测力计对木块的拉力，是一对平衡力；弹簧测力计对木块的拉力等于木块拉弹簧测力计的力（即弹簧测力计的示数），二者是相互作用力，故滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2]由图甲和乙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，接触面越粗糙，测力计示数越大，木块受到的摩擦力越大，由此可知：在物体间压力一定时，接触面越粗糙，摩擦力越大。
（3）[3]由图甲和丙所示实验可知，物体对接触面的压力、接触面的粗糙程度都不同，木块受到的摩擦力不同，由于没有控制接触面的粗糙程度相同，不能得出压力越大，滑动摩擦力就越大的结论。
（4）[4]由图甲所示测力计可知，其分度值为0.2N，示数为3.6N，由平衡条件可知，木块受到的滑动摩擦力是3.6N。
[5]若弹簧测力计示数增大到4N，由于压力大小和接触面的粗糙程度不变，所以摩擦力大小不变，此时的木块所受滑动摩擦力仍是3.6N，由于拉力变大，木块开始做加速运动。
8．为了探究滑动摩擦力与哪些因素有关，爱思考的小刚进行了如图所示的实验。
（1）从甲、乙两图所示的探究活动可以验证滑动摩擦力与______的关系。为了测出滑动摩擦力的大小，实验时要用弹簧测力计水平拉着木块做______运动，弹簧测力计的示数如图乙，则木块受到的滑动摩擦力方向是水平向______，大小是______N；
（2）为了探究滑动摩擦力的大小与接触面积大小的关系，小刚将木块竖直切去一半，用测力计水平拉着做匀速直线运动如图丙，对比图甲与图丙，他______（选填“能”或“不能”）得到正确的结论，原因是______。

答案：接触面所受的压力 匀速直线 左 6.6 不能 没有控制接触面受到的压力相同，变量不唯一
【详解】
（1）[1]由甲乙两图可知，在接触面粗糙程度一定时，改变接触面
解析：接触面所受的压力 匀速直线 左 6.6 不能 没有控制接触面受到的压力相同，变量不唯一
【详解】
（1）[1]由甲乙两图可知，在接触面粗糙程度一定时，改变接触面所受的压力，弹簧测力计的示数不同，说明研究的是滑动摩擦力的大小和接触面所受压力的关系。
[2]为了使物体所受的滑动摩擦力等于弹簧测力计的示数，应该水平匀速直线拉动物体。
[3]滑动摩擦力的方向和相对运动的方向相反，因为水平向右拉动物体，所以物体所受的滑动摩擦力向左。
[4]由图可知，弹簧测力计的分度值为0.2N，弹簧测力计的读数为6.6N，即物体所受的滑动摩擦力大小为6.6N。
（2）[5][6]对比图甲与图丙，即改变了接触面所受的压力，也改变了受力面积，变量不唯一，所以不能得到滑动摩擦力和接触面积的关系。
9．在研究“影响滑动摩擦力大小的因素”的实验中，进行的实验过程如下甲乙丙丁戊图所示：

（1）实验中，认为弹簧测力计的示数即为木块A所受滑动摩擦力的原因是：当物体保持______运动时，物体处于平衡状态，其力的关系为f=F拉。这里使用的实验研究方法有______法。
（2）由甲乙两图可知，滑动摩擦力的大小与______有关。
（3）由______两图可知，滑动摩擦力的大小与压力大小有关。
（4）由于实验中难以保持物体做匀速直线运动，同学们对实验进行了如图丁和戊的改进。你觉得这样改进的好处是______。
答案：匀速直线 控制变量/转换 接触面的粗糙程度 甲、丙 不用使物体保持匀速直线运动，方便操作
【详解】
（1）[1]因为木块匀速直线拉动时，处于平衡状态，拉力与摩擦力是一
解析：匀速直线 控制变量/转换 接触面的粗糙程度 甲、丙 不用使物体保持匀速直线运动，方便操作
【详解】
（1）[1]因为木块匀速直线拉动时，处于平衡状态，拉力与摩擦力是一对平衡力，此时弹簧测力计的示数即为木块A所受滑动摩擦力。
[2]根据题意知道，研究摩擦力与多因素的关系时，采用了控制变量法；通过拉力来间接测摩擦力，用到了转换法。
（2）[3]比较甲乙两图知道，物体A对接触面的压力相同，但接触面不同，即接触面的粗糙程度不同，同时弹簧秤示数不同，说明滑动摩擦力的大小与接触面的粗糙程度有关。
（3）[4]比较各实验图知道，甲丙图中，物体接触面相同，压力大小不同，而弹簧秤示数不同，说明滑动摩擦力的大小与压力大小有关。
（4）[5]由图知道，改进后，木块与弹簧测力计固定不动，拉动木板运动，该实验设计的优点是：一方面，不需要木板做匀速直线运动，便于实验操作，另一方面，由于测力计静止便于读数。
10．如图所示是“探究滑动摩擦力大小与什么因素有关”的实验。

（1）实验过程中，必须用弹簧测力计沿水平方向拉着物块A做______运动，这样做便于测量滑动摩擦力的大小；
（2）分析图甲、乙可知，在接触面粗糙程度相同时，______越大，滑动摩擦力越大；
（3）分析图甲和丙，发现弹簧测力计的示数F1＜F3，说明：______，滑动摩擦力越大；
（4）经实验证明，滑动摩擦力与压力成正比，则如图丁所示，在图丙中物块A上叠放一块与之相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起做匀速直线运动。弹簧测力计示数为F4，则F4∶F3=______；此运动过程中，物块B受到的摩擦力fB=______N；
（5）比较图甲、图丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出；滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是______（选填“正确”或“错误”）的；理由是： ______ ；
（6）小芳发现了两种测摩擦力的方法，如图戊和图戌，如果你是小芳你会选择图______，理由是______。（写出一条即可得分）
答案：匀速直线 压力 压力相同时，接触面越粗糙 2∶1 0 错误的 没有保证压力相同 戌 见解析
【详解】
（1）[1]要测滑动摩擦力，需拉动木块做
解析：匀速直线 压力 压力相同时，接触面越粗糙 2∶1 0 错误的 没有保证压力相同 戌 见解析
【详解】
（1）[1]要测滑动摩擦力，需拉动木块做匀速直线运动，根据二力平衡条件可知，此时拉力与摩擦力是一对平衡力，大小相等。
（2）[2]比较甲、乙两图，接触面材料相同，乙图中压力大，乙弹簧测力计的示数大，即摩擦力大，说明滑动摩擦力与压力大小有关，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[3]由图甲和丙可知，弹簧测力计的示数F1＜F3，压力相同，丙图接触面比较粗糙，摩擦力较大，可以得到压力相同时，接触面越粗糙，滑动摩擦力越大。
（4）[4]由于接触面的粗糙程度相同，摩擦力大小与压力成正比，丁的压力是丙的2倍，可知丁的摩擦力是丙的2倍，即
F4∶F 3=2∶1
[5] 此运动过程中，物块B与A保持相对静止，没有相对运动的趋势，所以不受摩擦力，即受到的摩擦力fB=0N。
（5）[6][7]研究滑动摩擦力的大小与接触面积的大小有关，要控制压力和接触面粗糙程度相同，图甲和图丁，压力大小不同，故他的结论是错误的，没有控制压力大小相同。
（6）[8][9]选择图戌测量摩擦力，因为木板不用做匀速直线运动，便于操作，测力计保持静止，便于读数。
11．同学们利用压强计等装置“探究液体内部压强的规律”，进行了如图的操作。

（1）小唐把调节好的压强计放在空气中时，U形管两边的液面应该 ______；红红同学发现U形管中两侧液面已有高度差（如图甲所示），接下来的操作是 ______（选填字母）；
A．直接从U形管右侧中倒出适量液体
B．拆除胶管重新安装
（2）正确操作后，分析乙、丙两图的实验现象，初步得出的结论是：同种液体中，液体压强随液体深度的增加而 ______，因此拦河大坝要做成 ______的形状（选填“上窄下宽”或“上宽下窄”）；
（3）玲玲保持丙图中探头的位置不变，并向容器内加入适量的浓盐水，她发现U形管两侧液面的高度差又变大了，于是得出了“在同一深度，液体的密度越大，其内部的压强越大”的结论。她的操作不可靠，原因是加入盐水后液面位置改变了，正确操作是应将探头适当 ______（选填“上移”或“下移”）；
（4）红红用丁装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到观察到橡皮膜相平，需要测量的物理量有 ______（多选）；
A．右侧待测液体到容器底的深度h1
B．右侧待测液体到橡皮膜中心的深度h2
C．左侧水到容器底的深度h3
D．左侧水到橡皮膜中心的深度h4
根据你选用的物理量推导出待测液体密度的表达式为ρ＝______（用题中字母和ρ水表示）。
答案：相平 B 增大 上窄下宽 上移 BD
【详解】
（1）[1]若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，就会有漏气现象，因此U形管两边液柱的高
解析：相平 B 增大 上窄下宽 上移 BD
【详解】
（1）[1]若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，就会有漏气现象，因此U形管两边液柱的高度差变化小；调节好的压强计放在空气中时，橡皮膜不受液体的压强，因此U形管两边的液面应该相平。
[2]进行调节时，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的；故选B。
（2）[3][4]正确操作后，分析乙、丙两图知，液体密度相同，乙中深度较大，液体产生的压强较大，初步得出的结论是：同种液体中，液体压强随液体深度的增加而增大，因此拦河大坝要做成上窄下宽的形状。
（3）[5]研究液体压强与密度的关系，要控制液体的深度相同；保持丙图中探头的位置不变，并向容器内加入适量的浓盐水，密度增大的同时，液体深度也增大了，没有控制液体的深度不变；为控制深度相同，正确操作是应将探头适当上移。
（4）[6][7]左侧加入适量的水，在右侧缓慢倒入待测液体，直到观察到橡皮膜相平，则左右液体产生的压强相同，即
ρ水gh4＝ρgh2
故液体的密度

故需要测量的物理量是：右侧待测液体到橡皮膜中心的深度h2，左侧水到橡皮膜中心的深度h4。故选BD。
12．小明在“探究摩擦力的大小与什么有关”的实验时，找来质量和形状都相同但表面粗糙程度不同的A、B两个木块、弹簧测力计、若干质量相同的砝码，放在相同的木板上进行实验：
（1）用测力计水平拉动木块，使它沿长木板做 ______运动，由 ______知识可以得到木块受到的滑动摩擦力大小；
（2）由图中 ______（在“甲”、“乙”、“丙”中选两个）两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗糙程度有关；
（3）实验结束后，小明把装置甲、乙中的木板换成海绵，会发现 ______（填“甲”或“乙”）中海绵凹陷得深些，说明在受力面积一定时，压力作用效果与 ______有关。

答案：匀速直线 二力平衡 乙、丙 乙 压力大小
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大
解析：匀速直线 二力平衡 乙、丙 乙 压力大小
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力。
（2）[3]由图乙和丙所示实验可知，物体间的压力相同而接触面的粗糙程度不同，滑动摩擦力不同，由此可知：摩擦力的大小跟接触面的粗糙程度有关。
（3）[4][5]在实验中若把木板换成海绵，受力面积相同，乙图中压力最大，则乙图做法中海绵凹陷得最深，说明在受力面积一定时，压力作用效果与压力大小有关。
13．在探究“压力作用效果与哪些因素有关”的实验中，小明和小华根据所提供的器材设计了图甲、乙、丙三个实验，请你根据已学过的压强知识分析：

（1）通过观察 ________知道压力的作用效果。
（2）通过观察甲、乙两个图后得出：________，压力越大，压力的作用效果越明显。
（3）若要探究压力作用效果与受力面积的关系，应选用 ________两图来比较。
（4）如图丁所示，小华把小桌挪放到一块木板上，他通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的 ________不同。
答案：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受
解析：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受力面积相同，压力的大小不同，压力越大，海绵的凹陷程度越大，故结论为：受力面积相同时，压力越大，压力的作用效果越明显。
（3）[3]若要探究压力作用效果与受力面积的关系，要控制压力大小相同，而受力面积不同，故应选用乙、丙两图来比较。
（4）[4]根据被压物体的形变来反映压力的作用效果，受压面的材料应相同且形变要明显；她通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的材料不同。
14．在“探究影响压力作用效果因素”的实验中，操作步骤如图甲、乙、丙所示。

（1）甲、乙、丙实验中，根据 __________来比较压力的作用效果，这种科学探究方法是 __________法。
（2）通过比较 __________两图可探究受力面积的大小对压力作用效果的影响。下列实例中，直接应用该结论的是 __________（选填“A”或“B”）。
A．图钉的一端做得很尖
B．交通管理部门规定，严禁货车超载
（3）将该小桌和砝码放在如图丁所示的木板上，比较图丙中海绵受到的压强p丙和图丁中木板受到的压强p丁的大小关系为：p丙__________（填“大于”、“小于”或“等于”）p丁。
答案：海绵的凹陷程度 转换 乙、丙 A 等于
【详解】
（1）[1][2]实验中，海绵的凹陷程度越大，压力作用效果越明显，即压力的作用效果是通过比较海绵的凹陷程度来反映的，
解析：海绵的凹陷程度 转换 乙、丙 A 等于
【详解】
（1）[1][2]实验中，海绵的凹陷程度越大，压力作用效果越明显，即压力的作用效果是通过比较海绵的凹陷程度来反映的，这用到了转换法。
（2）[3]要探究受力面积的大小对压力作用效果的影响，需要控制压力大小相同，改变受力面积，图乙丙符合题意。
[4]比较图乙、丙所示实验，压力大小相同，乙中受力面积较小，压力作用效果明显，故可得出结论：压力大小相同时，受力面积越小，压力的作用效果越明显。
A．图钉的一端做得很尖，通过减小受力面积增大压强，符合题意；
B．交通管理部门规定，严禁货车超载，通过减小压力来减小压强，不符合题意；
故选A。
（3）[5]在图丙、图丁中，压力和受力面积相同，由p＝可知压强相同，即p丙＝p丁。
15．小亮用注射器做了以下几个物理小实验：

（1）用容积为2.5mL的注射器、刻度尺和量程为0﹣10N的弹簧测力计测量大气压的值。
①把注射器活塞推至注射器筒底端，目的是 ________，然后用橡皮帽封住注射器的小孔；
②如图甲所示安装好实验器材，水平向右缓慢拉动注射器外筒，当注射器中的活塞相对外筒刚开始滑动时，记下图中弹簧测力计的示数为 ___________N；
③用刻度尺测出注射器 ___________长度为5cm；
④算出大气压强值为 ___________Pa。
另一位同学，仅将所用的注射器更换为容积为10mL的注射器重新进行实验，却无法测出大气压值，其原因可能是 ___________。
（2）图乙中，注射器内密封有刚烧开的水，向下拉动活塞，水重新沸腾。这是由于拉动活塞后，液面上方气压 ___________（选填“升高”或“降低”）使液体沸点降低。
（3）图丙中，两只纸船浮在水面上静止不动，用注射器在两船之间的水面沿图示方向向前快速喷水，两船将 ___________（选填“静止不动”、“相互分开”或“相互靠近”）。
（4）图丁是自制潜水艇模型，向外拉注射器活塞，原来悬浮的潜水艇模型将 ___________（选填“上浮”或“下沉”）
答案：排出注射器内的空气 5.2 有刻度部分 1.04×105 大气压力会变大，可能超过测力计的量程，故无法测出大气压力 降低 相互靠近 下沉
【详解】
解析：排出注射器内的空气 5.2 有刻度部分 1.04×105 大气压力会变大，可能超过测力计的量程，故无法测出大气压力 降低 相互靠近 下沉
【详解】
（1）[1] 把注射器活塞推至注射器筒底端，目的是排出注射器内的空气。
[2] 由于注射器活塞颈部用绳与弹簧测力计的挂钩相连，应水平向右慢慢拉动注射器筒，这样相当于水平向右拉动弹簧测力计的挂钩；当注射器中的活塞开始运动时，说明此时拉力与大气对活塞的压力平衡，拉力等于大气对活塞的压力。故记下的弹簧测力计示数，就是大气对活塞的压力为5.2N。
[3] 用刻度尺测得注射器有刻度部分的长度为5cm。
[4] 注射器有刻度部分的容积为

注射器活塞的横截面积为

由题知

此时大气压的数值

[5]仅将所用的注射器更换为容积为10mL的注射器重新进行实验，故大气压力会变大，可能超过测力计的量程，故无法测出大气压力。
（2）[6] 图中向外拉动注射器活塞，内部空间增大，降低试管内的气压，水的沸点降低，水会重新沸腾。
（3）[7] 两只纸船浮在水面上静止不动，两只纸船两侧压强都相等，用注射器向两船之间的水面快速注水，中间水的流速增大，压强减小，外侧压强不变，两只纸船都在压强差的作用下相互靠近。
（4）[8] 向外拉注射器的活塞时，试管内气压变小，水进入试管，试管中的水增多，重力大于浮力，所以潜艇模型将下沉。
16．小明按照教材中“综合实践活动”的要求制作了简易密度计，取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口，如图甲所示。

（1）为了给密度计标上刻度，他进行了如下操作：
a．将其放入水中，竖立静止后，在密度计上与水面相平处标上1.0g/cm3；
b．将其放入密度0.9g/cm3植物油中，用同样的方法在密度计上标上0.9/cm3；
c．接着他以两刻度线间的长度表示0.1g/cm3，将整个饮料吸管均匀标上刻度；
d．将做好的密度计放入酒精中进行检验，发现液面明显不在0.8g/cm3刻度处。
①如图甲所示，小明制作的密度计，你认为刻度0.9应该在______（选填“p”或“q”）点；
②在实验步骤c中，小明这样均匀标示刻度是______（选填“正确”或“错误”）的；
③若被测液体的密度为ρ液，密度计浸入被测液体的深度为h（如图乙），自制密度计的质量为m，横截面积为S，用给定的字母推导出ρ液与h的关系式为________；
（2）小华为了让测量结果更准确，想使简易密度计上两条刻度线之间的距离大一些，请为小红设计一种改进方法：________；
（3）小华在吸管中放入金属丝并封口后，将其放入液体中，出现如图丙所示的现象，为顺利完成实验任务，你的解决办法是_______。
答案：p 错误 用更细的吸管做密度计 减少吸管下端的一些金属丝
【详解】
（1）[1]密度计漂浮在液面上，所受的浮力与物体的重力相等，即密度计在酒精和水中受到的浮力相等，
解析：p 错误 用更细的吸管做密度计 减少吸管下端的一些金属丝
【详解】
（1）[1]密度计漂浮在液面上，所受的浮力与物体的重力相等，即密度计在酒精和水中受到的浮力相等，因为酒精的密度小于水的密度，由F浮=ρ液gV排可知，浸在水中的体积小于浸在酒精中的体积，即V排水＜V排酒，所以密度计放在酒精中，液面的位置在水密度值刻度线的上方，即刻度0.9应该在p点。
[2][3]因为V=Sh，密度计漂浮，则F浮=G物，即
ρ液gV排=ρ液gSh=G物=mg
解得，则这支密度计处于漂浮状态时浸没在液体中的深度h与液体的密度ρ液成反比，所以密度计刻度不均匀，即小明这样均匀标示刻度错误。
（2）[4]因为ΔV=Sh，所以要让h变大，则应减小S，即用更细的吸管做密度计。
（3）[5]图中密度计沉底，浮力小于重力，要使密度计漂浮，应该减小密度计重力，故减少吸管下端的一些金属丝。
17．某同学为了探究“浮力大小与哪些因素有关”，做了如图所示的实验：

（1）据甲和乙可知，物体受到的浮力F浮＝______；（用图中的物理量符号表示）
（2）析乙和丙可知，弹簧测力计测得拉力大小关系是：F1______F2（选填“＞”“＝”或“＜”）说明物体所受浮力人小随其排开液体的体积增大而______（选填“增大”或“减小”）；
（3）通过乙和丁探究，不能得到浮力大小与液体密度的关系，其原因是______；
（4）根据甲和乙可知物体的体积表达式V＝______。（用G、F1及ρ水表示）
答案：G﹣F1 ＜ 增大 物体排开水和盐水的体积不同
【详解】
（1）[1]由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体
解析：G﹣F1 ＜ 增大 物体排开水和盐水的体积不同
【详解】
（1）[1]由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体受到的浮力

（2）[2][3]比较乙和丙两图中测力计的指针位置可知，乙中弹簧测力计的示数小于丙的示数，即

由可知，在乙中所受的浮力较大，比较图乙和图丙，液体的密度相同，物体在乙中所排开的液体体积大于在丙中所排开的液体体积，因此可知，物体所受浮力人小随其排开液体的体积增大而增大。
（3）[4]浮力大小与液体的密度和排开液体的体积有关，探究浮力大小与液体密度的关系时，应控制排开液体的体积相同，改变液体的密度。由乙和丁两图可知，水和盐水的密度不同，但物体排开水和盐水的体积也不同，所以，不能得到浮力大小与液体密度的关系。
（4）[5]由甲图可知物体的重力为G；
