见证取样送检方法.doc

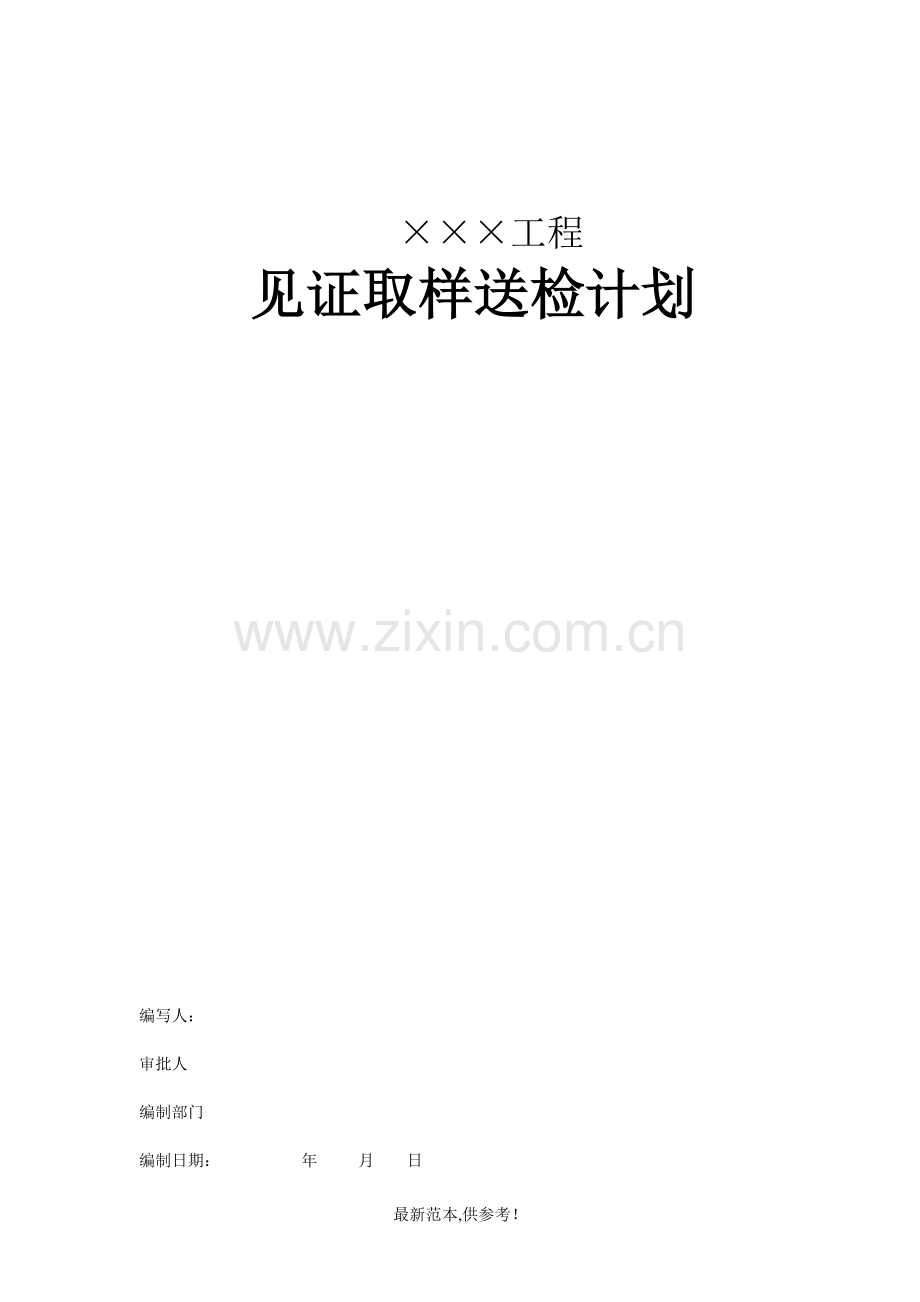

×××工程
见证取样送检计划

编写人：

审批人

编制部门

编制日期： 年 月 日

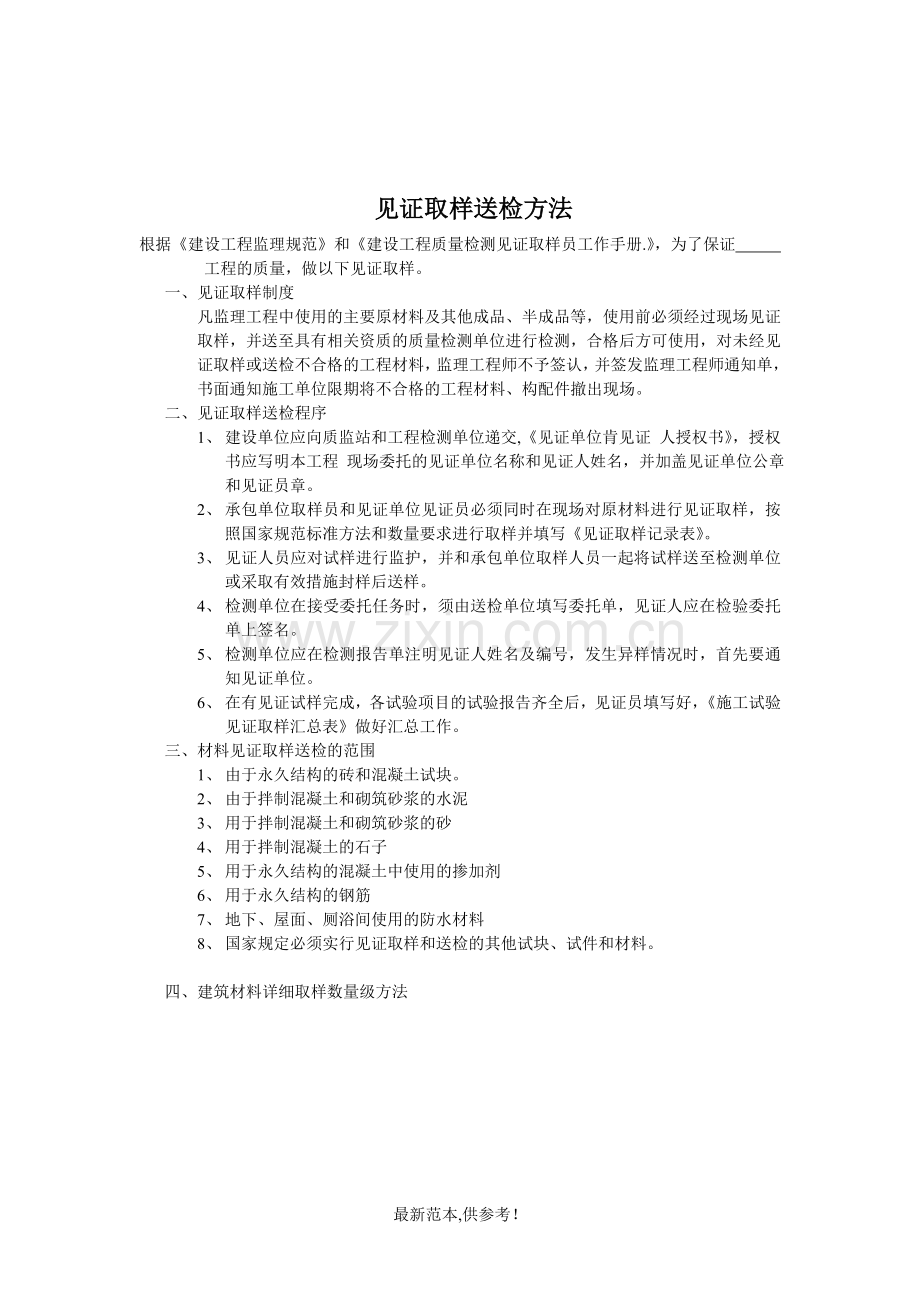

见证取样送检方法
根据《建设工程监理规范》和《建设工程质量检测见证取样员工作手册.》，为了保证
工程的质量，做以下见证取样。
一、 见证取样制度
凡监理工程中使用的主要原材料及其他成品、半成品等，使用前必须经过现场见证取样，并送至具有相关资质的质量检测单位进行检测，合格后方可使用，对未经见证取样或送检不合格的工程材料，监理工程师不予签认，并签发监理工程师通知单，书面通知施工单位限期将不合格的工程材料、构配件撤出现场。
二、 见证取样送检程序
1、 建设单位应向质监站和工程检测单位递交,《见证单位肯见证 人授权书》，授权书应写明本工程 现场委托的见证单位名称和见证人姓名，并加盖见证单位公章和见证员章。
2、 承包单位取样员和见证单位见证员必须同时在现场对原材料进行见证取样，按照国家规范标准方法和数量要求进行取样并填写《见证取样记录表》。
3、 见证人员应对试样进行监护，并和承包单位取样人员一起将试样送至检测单位或采取有效措施封样后送样。
4、 检测单位在接受委托任务时，须由送检单位填写委托单，见证人应在检验委托单上签名。
5、 检测单位应在检测报告单注明见证人姓名及编号，发生异样情况时，首先要通知见证单位。
6、 在有见证试样完成，各试验项目的试验报告齐全后，见证员填写好，《施工试验见证取样汇总表》做好汇总工作。
三、 材料见证取样送检的范围
1、 由于永久结构的砖和混凝土试块。
2、 由于拌制混凝土和砌筑砂浆的水泥
3、 用于拌制混凝土和砌筑砂浆的砂
4、 用于拌制混凝土的石子
5、 用于永久结构的混凝土中使用的掺加剂
6、 用于永久结构的钢筋
7、 地下、屋面、厕浴间使用的防水材料
8、 国家规定必须实行见证取样和送检的其他试块、试件和材料。

四、 建筑材料详细取样数量级方法

序号
名
称
检验数量
取样方法
1
水泥
按同一厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样数不少于一次。
取样应有代表性，可以从20个以上不同部位取等量样品，总量至少12kg.
2
黄砂
在工地现场以同一产地、同一规格每400m³或600t为宜检验批，不足400m³或600t也按一批计
取样部位均匀分布，在料堆上先将取样部位表面铲除，从8个不同部位取大致相等的砂共8份，(每份大概11kg)然后用 四分法缩至20kg.
3
碎石
在工地现场以同一产地、同一规格每400m³或600t为一检验批，不足400m³或600t也按一批计
一组试验40kg（最大粒径10、16、20mm）或80kg(最大粒径31、35、40mm) 取样部位均匀分布，在料堆上先将取样部位表面铲除，然后从5个不同的部位抽取大致相等的试样15份（料堆得顶部、中部、底部）每份5～40kg，然后缩分到40kg或80kg送检。
4
钢筋
热轧钢筋
应按批进行检查和验收，每批重量不大于60t,每批应由同一牌、同一炉批号、同一规格、同一交货状态的钢筋组成。
每批钢筋应取一组试样，一组试样由4根钢筋组成，2根做拉伸试验，2根做弯曲试验。（具体长度见表一）
冷拉钢筋
应按批进行检查和验收，每批重量不大于60t,的同级别同直径的冷拉钢筋组成。
每批钢筋应取一组试样，一组试样由3根钢筋组成，1根做拉伸试验，2根做弯曲试验。（具体长度见表一）
钢筋盘条
应按批进行检查和验收，每批重量不大于60t,每批应由同一牌、同一炉批号、同一规格、同一交货状态的钢筋组成。
每批钢筋应去一组试样，一组试样由4根钢筋组成，2根做拉伸试验，2根做弯曲试验。（具体长度见表一）
5
砌块
烧结普通砖
每15万块为一批，不足15万也按一批计。
每批随机抽取从外观质量和尺寸偏差检验合格的样品中抽取共20块，其中10块进行抗压强度检验。

5
砌块
蒸压加气混凝土砌块
同品种、同规格、同等级、同一厂家，每10000块为一批，不足10000块也按一批计。
从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度试验，制作3组试件做干体积密度检验。
轻集料混凝土小型空心砖
同品种、同规格、同等级、同一厂家，每10000块为一批，不足10000块也按一批计。
从尺寸偏差与外观检验合格的砌块中，随机抽取抗压强度试验试样一组（5块）
6
防水卷材
大于1000卷抽5卷，每500---1000卷抽4卷，100---499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
在外观质量和反复折叠检验合格的卷材中，任取一卷做物理性能检验。
7
防冻剂
同一品种防冻剂，每50t为一批，不足50t也作为一批。
每批取样数量不少于0.15t水泥所需的防冻剂量。
8
回填土
整片基础垫层：
a 面积≤300㎡
b面积＞300㎡
环刀法30～50㎡布置一个
贯入法10～15㎡布置一个
环刀法50～100㎡布置一个
贯入法20～30㎡布置一个
条形基础下垫层
a参照整片垫层要求
b环刀法20m至少布置一个；贯入法每5m至少布置一个
单独基础下垫层
a参照整片垫层要求
b 每个单独基础下垫层不少于一个测点
基坑和室内回填
每层按20㎡取样一组，但每层至少一组。
9
钢筋接头
闪光对焊
在同一班内，同一焊工，按同一焊接参数完成的300个同类型接头作为一批，一周内连续焊接时，可以累积计算，一周内累积不足300个接头时，也按一批计算。
从成品中切取6个试件，3个做拉伸试验，三个做弯曲试验。
电弧焊
在工厂条件下，一300个同类型接头（同钢筋级别，同接头形式）为一批，在现场安装条件下，每一楼层中以300个同类型接头(同钢筋级别、同接头形式、同焊接位置)作为一批，不足300个仍做一批。
每批成品中切取3个做拉伸试验。
机械连接
在正式施工前，按同批钢筋，同种机械连接形式的接头试件不少于3根，同时应对截取接头试件的母材进行抗拉强度试验。
接头的现场检验按检验批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批。不足500个接头也按一批计
每一验收批必须在工程结构中随机截取3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍
10
锚杆
同一厂家、同一批次、同一型号每3000根为一个检验批，不足300根也作为一个验收批。
每验收批里任取3根，做拉伸与剪切试验。
表一、钢筋日常习惯试样长度
试样直径
拉伸试样长度
弯曲试样长度
反弯曲试样长度
6.5～20
300～400
250
150～250
22～32
350～450
300

五、试块的见证取样方法
（一）、现场拌制砼
砼试块的取样应在连续浇筑地点随机抽取，其抽样率（一次可理解为一组，一组三块）：
1、 每拌制100盘但不超过100m³的同2配比的砼，取样不少于一次，
2、 每个工作班拌制的同配比的砼不足100盘时，取样不少于一次
3、 每一浇筑楼层同配比的砼，不足100盘时，取样不少于一次
4、 同一单位工程，每一验收项目中，同配比的砼，取样不少于一次，
5、 对于大体积粉煤灰砼每拌制500m³，取样不少于一次，不足规定数量时，每班至少成型一组。
(不超过一个工作班、100盘、100m³、同一楼层、同一单位工程的每验收项目的同配比砼不少于一次)
（二）、商品砼（在交货地点取样）
1、每100m³同配比砼，取样不少于一次。
2、一个工作班拌制的同配比砼，不足100m³时，取样不少于一次
3、一个分项工程中连续供应同配比的砼量大于1000m³，每200m³砼取样不少于一次。
（不超过100m³、一个工作班、200m³连续浇筑大于1000m³ 的同一配比砼，取样不少于一次
（三）、抗渗砼
1、连续浇筑砼量500m³以下时，应留置二组（12块）砼抗渗试块
2、每增加250—500m³砼，应增加留置两组（12块）
3、500---749m³砼，应留置3组（18块）试块
4、抗渗试块应在浇筑地点制作，留置偶数组试块，一般标养，一半同条件养护，奇数组试块时，同条件养护多一组。

（四）、砂浆试块
1、施工中取样进行砂浆试验时，应在使用地点的砂浆槽、砂浆运输车或搅拌机出料口，至少从三个不同部位集取
2、每一楼层或250m³砌体中各种强度等级的砂浆，每台搅拌机应至少制作砂浆立方体抗压试块一组6块。
（六）、砼试件块的制作及养护
（七）、砼坍落度的试验
（八）、凡无国家或省真实标准的新材料，新产品，应由省级以上有关部门签订文件，并委托国家认可的检测机构进行试验，出具检验报告。
（九）、根据施工进度情况，各施工单位在周进度计划中上报材料进场计划和见证取样计划。
监理部根据施工进度逐步完善上述见证取样内容和计划。

见证取样记录表
工程名称： B3-5-
样品名称
钢筋Φ 、Φ 、Φ
取样地点
施工现场
取样部位
基础、主体
取样数量
3组
取样日期

见证记录：
在见证员的监督下，由取样员在工地对Φ 、（ 吨）；Φ 、（ 吨）；Φ
（ 吨）的料堆中各随机各抽取两根，在选定钢筋端部截掉600㎜后，每种规格切取一组试件400mm长（拉伸两根，弯曲两根）共3组，由取样员和见证员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据《钢筋混凝土用热轧带肋钢筋》GB1499-1998，检验合格
报告编号
见证取样记录表
工程名称： B3-5-
样品名称
钢筋Φ
取样地点
施工现场
取样部位
基础、主体
取样数量
1组
取样日期

见证记录：
在见证员的监督下，由取样员在工地现场对Φ 数量为 吨的盘条钢筋中随机抽取两盘，在选定钢筋端部截掉600㎜后，切取一组试件350mm长（拉伸一根，弯曲两根）共3组，由取样员和见证员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据《钢低碳钢热轧圆盘条》GB/T701-1997，检验合格
报告编号:
见证取样记录表
工程名称： B3-5-
样品名称
M砂浆试块
取样地点
施工现场
取样部位
基础、柱体
取样数量
3组
取样日期

见证记录：
在见证员的监督下，由取样员对M砌筑混合砂浆，在砂浆槽、砂浆运送车和搅拌机出料口三个不同部位进行随机取样，用砂浆试模（70.7×70.7×70.7六个试件为一组），将砂浆一次装满试模，用捣棒插捣25次，使砂浆高出试模6-8mm,当砂浆表面开始出现麻斑状态时
(约15-30分钟)用抹刀抹平，然后进行标准养护，到龄期后由见证员和取样员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：
见证取样记录表
工程名称： B3-5-
样品名称
普通混凝土空心砌块
取样地点
施工现场
取样部位
围护结构
取样数量
10块
取样日期

见证记录：
在 在见证员的监督下，针对 年 月 日进场的 （生产厂）空心砌块块，由取样员在工地现场砖垛不同部位随机抽取砌块样品10块，由取样员和见证员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据GB8239-1997标准，检验合格
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
水泥
取样地点
工地水泥库
取样部位
基础（主体）
取样数量
12kg
取样日期

见证记录：
在见证员的监督下，针对 年 月 日进场的 牌袋装 水泥 T ,批号为 ，强度等级为 。由取样员在工地水泥库水泥垛的不同部位随机抽取20袋，从毎袋中各取等量水泥，经混拌均匀后，在从中称取12kg的样品，由见证员和取样员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
□硅酸盐水泥、普通硅酸盐水泥，依据GB175-99标准，检验合格
□符合硅酸盐水泥，依据GB12958-99标准，检验合格。
□砌筑水泥（22.5）依据GB/T3183—2002标准，检验合格

见证取样记录表
工程名称： B3-5-
样品名称
碎石
取样地点
施工现场
取样部位
基础、主体
取样数量
40kg
取样日期

见证记录：
在见证员的监督下，针对 年 月 日进场的 （生产厂）16---31.5的青碎石 m³，由取样员在工地现场从石子料堆五个不同的部位抽取大致相等的试样15份（料堆得顶部、中部、底部）每份40kg，然后缩分到40kg，由取样员和见证员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据JGJ63-89标准，检验合格
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
黄砂
取样地点
施工现场
取样部位

取样数量
20kg
取样日期

见证记录：
在见证员的监督下，针对 年 月 日进场的 （生产厂）的黄砂 m³，取样员在料堆上先将取样部位表面铲除，从8个不同部位（部位均匀分布）取大致相等的砂共8份，(每份大概11kg)，混合均匀，然后用四分法缩至20kg.，由取样员和见证员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据GB/T14684-20013标准，检验合格
报告编号：
见证取样记录表
工程名称： B3-5-
样品名称
三七灰土
取样地点
施工现场
取样部位
○～○轴地基处理 标高： 米
取样数量
共 点
取样日期

见证记录：
在见证员的监督下，由取样员在基槽标高为 米处取样，共 点，具体位置见取点布置图，取样时先将测点处铲去2/3 土，将环刀在测点处垂直向下，锤击使环刀内充满土样。把环刀与土一起取出，再将环刀两侧铲平，由取样员和见证员一同送往试验室做土工试验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据《土工试验方法标准》GB/T50123--1999，检验合格
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
SBS高聚物改性沥青防水卷材
取样地点
施工现场
取样部位
屋面防水层
取样数量
800mm两块
取样日期

见证记录：
在见证员的监督下，针对 年 月 日进场的 （生产厂）SBS高聚物改性沥青防水卷材 卷由取样员在该批防水卷材中随机抽取 卷进行规格尺寸和外观质量检验，大于1000卷抽5卷，每500---1000卷抽4卷，100---499卷抽3卷，100卷以下抽2卷，并在外观检验合格的卷材中任取一卷做物理性能实验，将试验卷材切除距外层卷头2500mm后，顺纵向截取800mm的2块全幅卷材，由见证员和取样员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据GB/50207-2002标准，检验合格
依据GB/50208-2002标准，检验合格
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
C 砼试块
取样地点
施工现场
取样部位

取样数量
两组
取样日期

见证记录：
在见证员的监督下，由取样员针对 年 月 日浇灌的C 砼 m³，在施工浇注现场进行随机取样，用150×150×150试模将砼分两层装入试模，每层装料厚度大致相等，用钢制捣棒插捣，按螺旋方向从边缘向中心均匀进行，并且沿试模内壁插入数次，刮除多余的砼，用抹刀抹平，然后分别进行同条件和标准养护，分别养护到龄期后，由取样员和见证员一同送往试验室检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据GB/T5101-2003标准，检验合格
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
滚轧直螺纹接头Φ
取样地点
施工现场
取样部位

取样数量
一组
取样日期

见证记录：
在见证员的监督下，针对 部位、梁、柱钢筋直螺纹套筒连接件500个为一批
（Φ ）钢筋连接头中，由取样员在施工现场随机抽取三根截取试件，每根试件400mm
由取样员和见证员一同送往试验室做拉伸检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注

报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
单（双）面焊接头Φ
取样地点
施工现场
取样部位

取样数量
20块
取样日期

见证记录：
在见证员的监督下，针对 部位、梁钢筋单（双）面焊连接件300个为一批（Φ ）的钢筋连接头中，由取样员在施工现场随机抽取三根截取试件，每根试件400mm，由取样员和见证员一同送往试验室做拉伸检验。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
电渣压力焊接头Φ
取样地点
施工现场
取样部位

取样数量
一组
取样日期

见证记录：
在见证员的监督下，针对 部位柱钢钢筋电渣压力焊连接件300个为一批
（Φ ）钢筋连接头中，由取样员在施工现场随机抽取三根截取试件，每根试件400mm
由取样径员和见证员一同送往试验室做拉伸检验

取样人签字、印章

见证人签字、印章

填制日期：
备注

报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
闪光对焊接头Φ
取样地点
施工现场
取样部位

取样数量
一组
取样日期

见证记录：
在见证员的监督下，针对 部位梁、柱钢筋闪光对焊焊连接件300个为一批
（Φ ）钢筋连接头中，由取样员在施工现场随机抽取六根截取试件，每根试件400mm
由取样径员和见证员一同送往试验室做拉伸检验

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
砼外加剂
取样地点
工地现场搅拌站
取样部位

取样数量
试验用量的1.5倍
取样日期

见证记录：
在见证员的监督下， 由取样员用在施工现场的砼减水剂、早强剂、缓凝剂、引气剂容器中，根据生产厂家提供的生产设备条件，产品分批编号，每一批编号的取样量为不少于0.2吨水泥所需用的外加剂量，由取样员和见证员一同送往试验室检验其质量是否合格。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
砼泵送剂
取样地点
工地现场搅拌站
取样部位

取样数量
试验用量的1.5倍
取样日期

见证记录：
在见证员的监督下，，由取样员在施工现场的砼泵送剂容器中，根据生产厂家提供的生产设备条件，产品分批编号，每50吨泵送剂为一批，不足50吨也按一批，在每批中至少从10个不同的容器中抽取等量试样，混合均匀，总量不少于0.5吨水泥所需用的泵送剂量。由取样员和见证员一同送往试验室检验其质量是否合格。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
砼防冻剂
取样地点
工地现场搅拌站
取样部位

取样数量
试验用量的1.5倍
取样日期

见证记录：
在见证员的监督下，由取样员在施工现场的砼防冻剂容器中，根据生产厂家提供的生产设备条件，产品分批编号，每一编号的防冻剂按上限50吨为一批，每批取样量为不少于0.15吨水泥所需用的防冻剂量。由取样员和见证员一同送往试验室检验其质量是否合格。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
砼膨胀剂
取样地点
工地现场搅拌站
取样部位

取样数量
试验用量的1.5倍
取样日期

见证记录：
在见证员的监督下，由取样员在施工现场的砼膨胀剂容器中，根据生产厂家提供的生产设备条件，产品分批编号，每一编号的膨胀剂按上限60吨为一批，在每批中至少从20个以上的不同部位抽取等量试样，混合均匀，每批取样总量为不少于10kg,，样品由取样员和见证员一同送往试验室检验其质量是否合格。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
砼外加剂（粉煤灰）
取样地点
工地现场搅拌站
取样部位

取样数量
试验用量的1.5倍
取样日期

见证记录：
在见证员的监督下，由取样员在施工现场的砼掺合料粉煤灰中，以连续供应的200吨相同等级的粉煤灰为一批，不足200吨也按一批计。
1、 散装灰的取样，从每批不同部位取15份试样，每份不得少于1kg，混合均匀，按四分法缩取比试验用量大一倍的试样。
2、 袋装灰的取样，从每批不同部位取10袋试样，毎袋不得少于1kg，混合均匀，按四分法缩取比试验用量大一倍的试样，
由取样员和见证员一同送往试验室检验检验其质量是否合格。

取样人签字、 印章

见证人见签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
砼速凝剂
取样地点
施工现场搅拌站
取样部位

取样数量
4kg
取样日期

见证记录：
在见证员的监督下，由取样员在施工现场的砼速凝剂容器中，根据生产厂家提供的生产设备条件，产品分批编号，每20吨速凝剂为一批，不足20吨也为一批，在每批中至少从16个不同点中抽取等量试样，每个点取250克，共取4000克，混合均匀后由取样员和见证员一同送往试验室检验其质量是否合格。

取样人签字、印章

见证人签字、印章

填制日期：
备注
依据《喷射混凝土用速凝剂》JC477-92标准，检验合格
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
铝箔面防水卷材
取样地点
施工现场
取样部位

取样数量

取样日期

见证记录：
在见证员的监督下，由取样员在施工现场的库房中，以同一品种、标号、等级的产品每1500卷为一批，不足1500卷也按一批验收。在每批产品中，首先说明书的各项技术指标符合设计要求，其次观察实物和用手反复折迭其柔韧性符合要求后，再根据产品数量提取如下数量进行重量、面积、厚度和外观质量检查。250卷以内，抽取2卷；251---500卷，抽取3卷；501---1000卷抽取4卷；1000----1500卷，抽取5卷。
卷重验收：在每批产品中抽取规定的卷数进行检查，全部达到规定重量是即为卷重合格。若发现有低于规定指标者，在该批产品中在抽取同样数量复查，全部达到指标是也为卷重合格。若仍有不合格时，判断该批产品重量不合格。
面积 面积、厚度和外观：重量检验合格后，开卷进行检查。全部达到规定要求即为面积、厚度和外观合格。若其中有一项达不到要求，在受检的产品中，在抽取相同数量产品进行复查，全部达到要求时也为面积、厚度和外观合格。若仍有未达要求时，判断该批面积、厚度和外观不合格。
上述工作完成后，由取样员在重量检查合格的样品中取重量最轻的外观、厚度和面积合格的无接头的作为物理性能试样，若最轻的一卷不符合抽样条件时，取次轻的一卷，但要详细记录。然后由取样员和见证员一同送往试验室检验其物理性能。

取样人签字、印章

见证人签字、印章

填制日期：
备注
报告编号：

见证取样记录表
工程名称： B3-5-
样品名称
压实地基
取样地点
施工现场
取样部位
