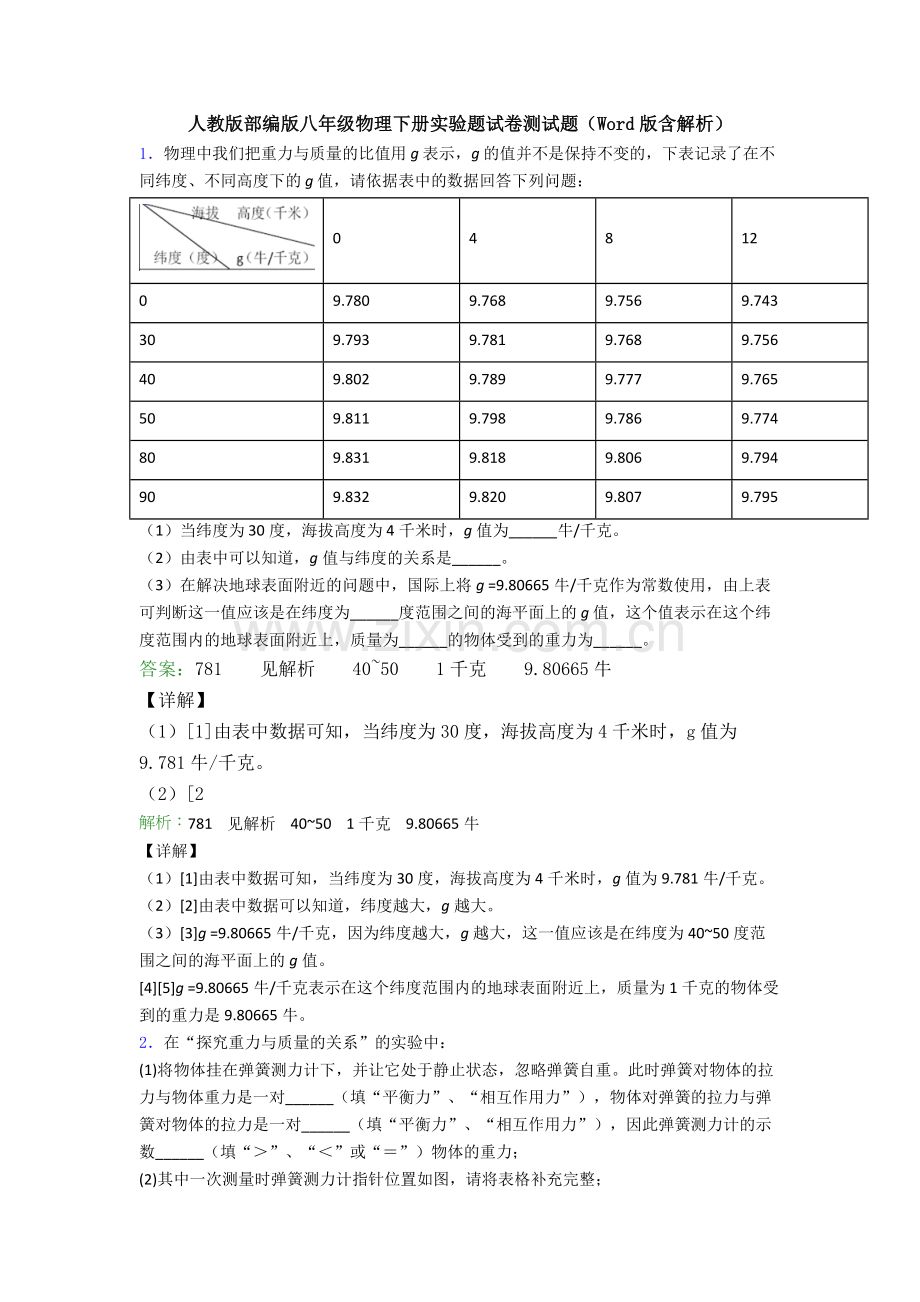

人教版部编版八年级物理下册实验题试卷测试题（Word版含解析）
1．物理中我们把重力与质量的比值用 g 表示，g 的值并不是保持不变的，下表记录了在不同纬度、不同高度下的 g 值，请依据表中的数据回答下列问题：

0
4
8
12
0
9.780
9.768
9.756
9.743
30
9.793
9.781
9.768
9.756
40
9.802
9.789
9.777
9.765
50
9.811
9.798
9.786
9.774
80
9.831
9.818
9.806
9.794
90
9.832
9.820
9.807
9.795
（1）当纬度为 30度，海拔高度为 4千米时，g值为______牛/千克。
（2）由表中可以知道，g值与纬度的关系是______。
（3）在解决地球表面附近的问题中，国际上将g =9.80665牛/千克作为常数使用，由上表可判断这一值应该是在纬度为______度范围之间的海平面上的 g 值，这个值表示在这个纬度范围内的地球表面附近上，质量为______的物体受到的重力为______。
答案：781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2
解析：781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2]由表中数据可以知道，纬度越大，g越大。
（3）[3]g =9.80665牛/千克，因为纬度越大，g越大，这一值应该是在纬度为40~50度范围之间的海平面上的g值。
[4][5]g =9.80665牛/千克表示在这个纬度范围内的地球表面附近上，质量为1千克的物体受到的重力是9.80665牛。
2．在“探究重力与质量的关系”的实验中：
(1)将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物体重力是一对______（填“平衡力”、“相互作用力”），物体对弹簧的拉力与弹簧对物体的拉力是一对______（填“平衡力”、“相互作用力”），因此弹簧测力计的示数______（填“＞”、“＜”或“＝”）物体的重力；

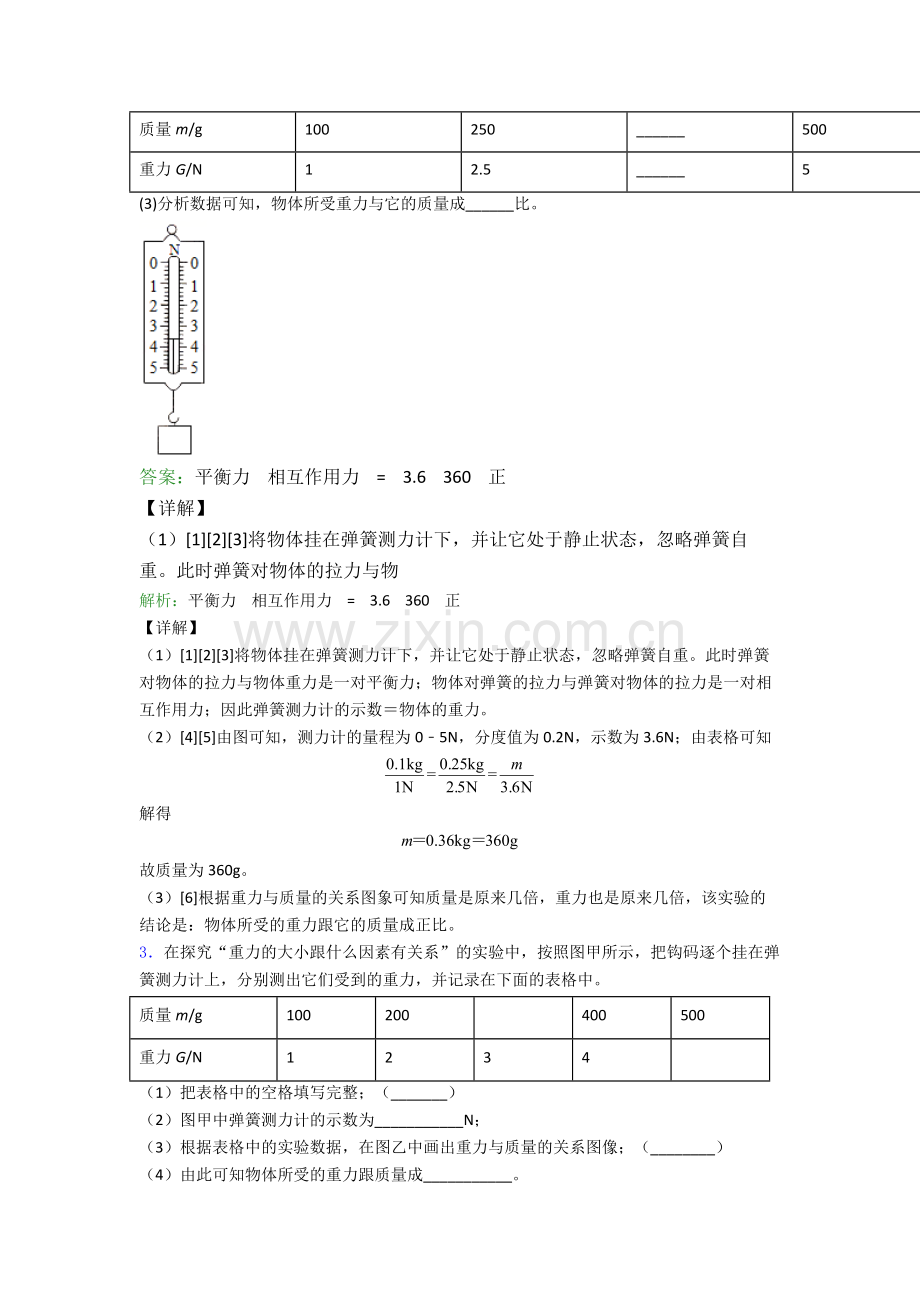

(2)其中一次测量时弹簧测力计指针位置如图，请将表格补充完整；
质量m/g
100
250
______
500
重力G/N
1
2.5
______
5
(3)分析数据可知，物体所受重力与它的质量成______比。

答案：平衡力 相互作用力 = 3.6 360 正
【详解】
（1）[1][2][3]将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物
解析：平衡力 相互作用力 = 3.6 360 正
【详解】
（1）[1][2][3]将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物体重力是一对平衡力；物体对弹簧的拉力与弹簧对物体的拉力是一对相互作用力；因此弹簧测力计的示数＝物体的重力。
（2）[4][5]由图可知，测力计的量程为0﹣5N，分度值为0.2N，示数为3.6N；由表格可知

解得

故质量为360g。
（3）[6]根据重力与质量的关系图象可知质量是原来几倍，重力也是原来几倍，该实验的结论是：物体所受的重力跟它的质量成正比。
3．在探究“重力的大小跟什么因素有关系”的实验中，按照图甲所示，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中。
质量m/g
100
200

400
500
重力G/N
1
2
3
4

（1）把表格中的空格填写完整；（_______）
（2）图甲中弹簧测力计的示数为___________N；
（3）根据表格中的实验数据，在图乙中画出重力与质量的关系图像；（________）
（4）由此可知物体所受的重力跟质量成___________。

答案：300；5 2 正比
【详解】
（1）[1]从表格中的数据可知，重力与质量的比值为
那么当G=3N时，则质量为
故当G=3N时，则质量为；当m=500g时，物体所受的
解析：300；5 2 正比
【详解】
（1）[1]从表格中的数据可知，重力与质量的比值为

那么当G=3N时，则质量为

故当G=3N时，则质量为；当m=500g时，物体所受的重力为

故当m=500g时，物体所受的重力为5N。
（2）[2]如图甲所示，分度值为0.2N，但是指针指在2N的位置，故读数为2N。
（3）[3]描点，用平滑的曲线连接各点，当m=0g时，重力为0N，故该直线与原点连上，故如下图所示：

（4）[4]如图所示，重力与质量的图像是一条倾斜的直线，说明重力与质量之比是一个定值，重力与质量成正比。
4．兴趣小组同学用橡皮泥和弹簧测力计探究影响重力大小的因素。

（1）他们所用弹簧测力计如图所示，此弹簧测力计的分度值是_______，所能测量的最大力是________；
在使用它测量力前，应先进行的调节是_________。
（2）在“探究重力的大小与质量的关系”实验中，同学们实验数据记录如下表：
质量m/kg
0.06
0.10
0.18
0.22
0.32
0.34
重力G/N
0.6
1.0
1.8
2.2
3.2
3.4
①探究过程中还用到的测量工具是 ___________。
②分析表中实验数据，发现物体重力与质量的_______是一定值，于是我们可得出的结论：________。
（3）探究物体重力大小跟物体形状的关系时，同学们用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。
被测物体
橡皮泥1
橡皮泥2
橡皮泥3
橡皮泥4
形状
长方体
三棱柱
四棱锥
球形
重力/N
4.2
3.8
3.6
4.4
同学们根据数据得出结论：物体重力大小与物体形状有关。他们形成这一错误结论的主要原因是_______。
答案：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是
解析：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是1N，分为10个小格，分度值是0.2N，弹簧测力计的量程是0~5N，能测量的最大力是5N。
[3]使用弹簧测力计前，应检查指针是否指在零刻度，指针没有指零，将指针调到零刻线。
（2）①[4]在“探究重力的大小与质量的关系”实验中，除了测量物体的重力，还需要测量物体的质量，用到天平。
②[5][6]由实验数据可知，重力和质量的比值是

物体重力与质量的比值是一个定值，可以得到物体所受重力跟它的质量成正比。
（3）[7]用小刀雕刻橡皮泥的过程中，不仅形状发生改变，质量也发生了变化，从而得出了重力与形状有关的错误结论。
5．小刚同学通过查材料知道：弹簧在发生弹性形变时，弹簧的弹力F与弹簧的伸长量（或压缩量）x成正比，其大小表示为：F=kx，其中K为劲度系数，其大小等于弹力与弹簧的伸长量（或压缩量）的比值。他马上对两根长度相同粗细不同的弹簧进行研究，将弹簧的一端固定，另一端悬挂钩码（图甲所示），记录弹簧受到的拉力大小F和弹簧的长度L，根据多组测量数据做出的图线如图乙所示。

(1)当在A弹簧上悬挂重为5N的物体时，弹簧A的伸长量为______cm；
(2)分别用这两根弹簧制成的弹簧测力计，则用弹簧______（选填“A”或“B”）制成的测力计测量的精确程度高，用弹簧______（选填“A”或“B”）制成的测力计量程更大。
(3)有实验测得的数据可得，在弹性限度以内，本实验中B弹簧的劲度系数k为______N/m。
答案：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根
解析：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根据在测量范围内，弹簧的伸长与受到的拉力成正比的原理制成的，由图乙可知，在测量范围内，如F=5N时，用弹簧A制成的测力计伸长10cm，而用弹簧B制成的测力计伸长5cm，所以，用弹簧A制成的测力測量的精确程度高。
[3]由图乙知，A的量程为010N，B的量程为015N，则用弹簧B制成的测力计量程大。
(4)钩码对弹簧的拉力等于弹簧对钩码的拉力(即弹簧形变而产生的弹力)，由图乙可知，在测量范围内，当F=10N时，弹簧B制成的测力计伸长10cm，即当拉力F为10N时，即x=0.1m，将数据代入F=kx，得k=100N/m。
6．在探究“滑动摩擦力的大小与哪些因素有关”的实验中：

（1）小华的三次实验情况分别如图所示。实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做___________运动，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）比较甲和乙两组数据得出的正确结论是___________；
（3）小华比较甲和丙两组数据得出结论：压力越大，滑动摩擦力就越大。老师指出这样得出的结论是不对的，理由是___________；
（4）在甲图实验中，木块受到的滑动摩擦力是___________N；若弹簧测力计示数增大到4N，此时的木块所受滑动摩擦力是___________N。
答案：匀速直线 压力大小相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面粗糙程度相同 3.6 3.6
【详解】
（1）[1]用弹簧测力计拉木块在水平木板（或毛巾）上做匀
解析：匀速直线 压力大小相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面粗糙程度相同 3.6 3.6
【详解】
（1）[1]用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，木块处于平衡状态，由平衡条件可知，这时滑动摩擦力的大小等于弹簧测力计对木块的拉力，是一对平衡力；弹簧测力计对木块的拉力等于木块拉弹簧测力计的力（即弹簧测力计的示数），二者是相互作用力，故滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2]由图甲和乙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，接触面越粗糙，测力计示数越大，木块受到的摩擦力越大，由此可知：在物体间压力一定时，接触面越粗糙，摩擦力越大。
（3）[3]由图甲和丙所示实验可知，物体对接触面的压力、接触面的粗糙程度都不同，木块受到的摩擦力不同，由于没有控制接触面的粗糙程度相同，不能得出压力越大，滑动摩擦力就越大的结论。
（4）[4]由图甲所示测力计可知，其分度值为0.2N，示数为3.6N，由平衡条件可知，木块受到的滑动摩擦力是3.6N。
[5]若弹簧测力计示数增大到4N，由于压力大小和接触面的粗糙程度不变，所以摩擦力大小不变，此时的木块所受滑动摩擦力仍是3.6N，由于拉力变大，木块开始做加速运动。
7．在探究“滑动摩擦力的大小与哪些因素有关”的实验中：

（1）小华的三次实验情况分别如图所示；实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做 ______运动，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）比较甲和乙两组数据得出的正确结论是 ______；
（3）小华比较甲和丙两组数据得出结论是：压力越大，滑动摩擦力就越大；老师指出这样得出的结论是不对的，理由 ______；完成了滑动摩擦力的探究，好学的小华又对空气阻力充满了好奇；逆风骑自行车时，弯着身体，会省力些；雨天，撑伞逆风行走时，风速越大，行走越困难；这是因为受到空气阻力的作用；物体所受空气阻力大小与哪些因素有关呢？小华猜想可能与物体的迎，风面积和风速有关；为验证以上猜想，小华选用了如下器材：可调速电风扇（高、中、低三挡）、弹簧测力计、面积不同的塑料挡板三块、光滑玻璃板（小车与玻璃板的摩擦不计）、小车；

（4）小华设计了如图所示实验，用电风扇向小车及挡板吹风，模拟小车运动时受到的空气阻力；根据 ______的知识，当小车静止时通过弹簧测力计即可测出小车受到的空气阻力；
（5）小华在探究风速对小车所受空气阻力的影响时，保持迎风面积一定，测得数据如下：
风速
低
中
高
小车受到的空气阻力/N
0.8
2.2
3.8
通过对表中数据分析，可得出的结论是：______；
（6）小华还想探究迎风面积对小车所受空气阻力的影响，请你帮他设计出主要的实验步骤：______；
（7）你认为影响物体所受空气阻力大小的因素可能还有 ______（写出一个）。
答案：匀速直线 压力相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面的粗糙程度相同 二力平衡 在迎风面积相同时，风速越大，阻力越大 保持电风扇风速不变，在小车上放置质量相
解析：匀速直线 压力相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面的粗糙程度相同 二力平衡 在迎风面积相同时，风速越大，阻力越大 保持电风扇风速不变，在小车上放置质量相同、面积不同的塑料挡板，分别测出小车所受到的空气阻力 物体的形状、相对空气速度、空气密度等
【详解】
（1）[1]用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，木块处于平衡状态，由平衡条件知道，这时滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2]由图甲和乙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，乙中接触面粗糙，测力计示数越大，木块受到的摩擦力越大，由此可知：在压力相同时，接触面越粗糙，摩擦力越大。
（3）[3]研究滑动摩擦力与压力大小关系，要控制接触面的粗糙程度相同，由图甲和丙所示实验可知，物体间的压力与接触面的粗糙程度都不同，故不能得出压力越大，滑动摩擦力就越大的结论。
（4）[4]实验时，空气的阻力不能直接测量，但是当小车受到的空气阻力和弹簧测力计的拉力作用下，处于静止状态；根据二力平衡知道，拉力与阻力是一对平衡力，大小相等，则通过弹簧测力计即可测出小车受到的空气阻力。
（5）[5]表格中的数据是探究风速对小车所受空气阻力的影响时，保持迎风面积一定，测得的；根据控制变量法，概括得出结论是：在迎风面积相同时，风速越大，阻力越大。
（6）[6]小华还想探究迎风面积对小车所受空气阻力的影响，根据控制变量法可知实验时，应控制风速不变，所以具体步骤是：保持电风扇风速不变，在小车上放置质量相同、面积不同的塑料挡板，分别测出小车所受到的空气阻力
（7）[7]根据物体运动时，空气对物体产生阻力的大小应注意分析物体本身和周围环境中的因素；如物体的形状、物体表面光滑程度、空气密度等等。
8．在“探究运动和力的关系”实验中，小车从斜面的同一高度由静止下滑，当水平面材料不同时，小车所停的位置如图所示。

（1）依据实验现象可以得出：在初速度相同的情况下，小车受到的阻力______，运动的越远。
（2）若水平面绝对光滑，则运动的小车将会做___________运动。
（3）本实验说明，物体的运动___________（选填“需要”或“不需要”）力来维持。
答案：越小 匀速直线 不需要
【详解】
（1）[1]在这三次实验中，让小车每次从斜面的同一高度由静止开始滑下，这样做是为了使小车到达水平面时的速度相同，小车在木板表面上运动的距离最长，
解析：越小 匀速直线 不需要
【详解】
（1）[1]在这三次实验中，让小车每次从斜面的同一高度由静止开始滑下，这样做是为了使小车到达水平面时的速度相同，小车在木板表面上运动的距离最长，这是因为木板表面最光滑，小车在该表面受到的阻力最小，小车受到的阻力越小，运动的越远。
（2）[2]若水平面绝对光滑，小车会运动得无限远，即小车将保持原来的速度做匀速直线运动。
（3）[3]实验说明力是改变物体运动状态的原因，不是维持物体运动状态的原因。
9．在“探究二力平衡条件”的实验中：
（1）两位同学分别选择木片和纸片进行实验，效果如图甲：正确的选择是用______（选填“a”或“b”）图装置完成实验，理由是______；
（2）探究活动中还要求要把小卡片转过一个角度，然后再松手；这样做的目的是用于探究______的两个力是否可以平衡；当小卡片平衡时，用剪刀剪断小卡片，发现小卡片不能保持平衡，这一步骤说明二力平衡时，要满足二个力______的条件；

（3）在探究二力平衡条件时，小明设计了如图乙所示的实验，他将一木块放在水平桌面上，往左盘和右盘同时加入一个质量相等砝码时，木块处于静止状态；小明再将右盘中的砝码换成一个质量更大的砝码时，发现木块仍然处于静止状态，出现这种现象的原因是______，此时静止木块在水平方向受到的力______（选填“平衡”或“不平衡”）。
答案：b 纸片的重力可以忽略不计 不在同一条直线上 作用在同一个物体上 木块受到向左的摩擦力 平衡
【详解】
（1）[1][2]由于木片的重力较大，会影响实验效果，纸
解析：b 纸片的重力可以忽略不计 不在同一条直线上 作用在同一个物体上 木块受到向左的摩擦力 平衡
【详解】
（1）[1][2]由于木片的重力较大，会影响实验效果，纸片的重力可以忽略不计，所以应选择纸片进行实验，即正确的选择是用b图装置完成实验，理由是纸片的重力可以忽略不计。
（2）[3]将小卡片转过一个角度，两个拉力不在同一直线上，松手后纸片不能平衡，说明两个力必须满足同一直线的条件，所以把小卡片转过一个角度，然后再松手；这样做的目的是用于探究不在同一条直线上的两个力是否可以平衡。
[4]将小卡片从中间剪断，这两个拉力不在同一物体上，此时物体不能保持平衡，说明二力平衡的两个力需要满足作用在同一物体上。
（3）[5][6]当向左盘和右盘同时加入一个相等质量的砝码时，木块处于静止状态，此时木块在水平方向受到两个力的作用，把右盘中的砝码换成一个质量较大的砝码时，木块受到向右的拉力大于向左的拉力，木块有向右运动的趋势，桌面给木块一个向左的摩擦力，此时木块处于静止状态，在水平方向受到的力平衡。
10．在探究“滑动摩擦力的大小与哪些因素有关”的实验中：

（1）如图甲所示，用弹簧测力计拉着木块在固定的水平木板上做匀速直线运动，这是利用 ______原理，使木块受到的滑动摩擦力的大小 ______（填“大于”“等于”或“小于”）弹簧测力计的示数；
（2）为探究“滑动摩擦力的大小与压力的关系”，在甲实验的基础上，下一步应进行的操作是 ______，然后用弹簧测力计拉木块在水平木板上做匀速直线运动，记下弹簧测力计的示数；
（3）实验过程中，弹簧测力计的示数不容易稳定，同学们在老师的指导下对实验装置进行了改进，用如图乙所示的方式不固定长木板而是拉动长木板，测量滑动摩擦力时发现效果更好；图乙实验中 ______（选填“一定”或“不一定”）要匀速拉动长木板；
（4）同学们通过多次实验得到摩擦力F摩与作用在物体表面的压力F压的关系如图丙所示；由图丙可知：F摩=______F压。
答案：二力平衡 等于 在木块上加钩码 不一定 0.25
【详解】
（1）[1][2]弹簧测力计拉动木块弹簧测力计示数显示拉力大小，木块在水平方向上进行匀速直线运动，水平方向
解析：二力平衡 等于 在木块上加钩码 不一定 0.25
【详解】
（1）[1][2]弹簧测力计拉动木块弹簧测力计示数显示拉力大小，木块在水平方向上进行匀速直线运动，水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，根据二力平衡原理，两个力大小相等，即使木块受到的滑动摩擦力的大小等于弹簧测力计的示数。
（2）[3]探究“滑动摩擦力的大小与压力的关系”，要控制接触面粗糙程度不变，改变压力大小，通过在木块上加钩码来增大压力大小，所以在甲实验的基础上，下一步应进行的操作是在木块上加钩码。
（3）[4]因为滑动摩擦力跟压力大小和接触面粗糙程度有关，跟物体的运动速度，进行什么运动都没有关系，不一定要匀速拉动长木板，所以改进后的实验不必要求木块进行匀速直线运动，并且弹簧测力计是静止的容易读数。
（4）[5]由图丙可以看出摩擦力与压力的图线是一条斜向上的直线，说明二者成正比，同时通过数据可以看出，当F摩=2N时，F压=8N，二者的比值为

所以二者的关系式可表示为

11．如图甲、乙、丙所示，小明利用小桌、海绵、砝码等探究影响压力作用效果的因素。

（1）本实验是通过观察________来比较压力作用效果的，此处运用到的物理研究方法是_______；
（2）通过比较图甲、乙，说明________，压力的作用效果越明显；
（3）通过比较图_______，说明压力一定时，受力面积越小，压力的作用效果越明显；
（4）将该小桌和砝码放在如图丁所示的木板上，则图丙中海绵受到的压强p和图丁中木板受到的压强p'的大小关系为p_______p'（选填“>”“<”或“=”）。
答案：海绵的凹陷程度 转换法 受力面积一定时，压力越大 乙、丙 =
【详解】
（1）[1][2]根据转换法，本实验是通过观察海绵的凹陷程度来比较压力作用效果的。
（2）[3
解析：海绵的凹陷程度 转换法 受力面积一定时，压力越大 乙、丙 =
【详解】
（1）[1][2]根据转换法，本实验是通过观察海绵的凹陷程度来比较压力作用效果的。
（2）[3]通过比较图甲、乙知，受力面积相同，乙中压力大，海绵的凹陷程度大，说明受力面积一定时，压力越大，压力作用效果越明显。
（3）[4]研究压力作用效果与受力面积大小的关系，要控制压力相同，改变受力面积的大小。故通过比较图乙、丙两图，说明压力作用效果与受力面积大小有关。
（4）[5]图丙和图丁支持面受到的压力相同，受力面积也相同，根据可知，图丙中海绵受到的压强p和图丁中木板受到的压强p′的大小相等。
12．如图是“探究影响压力作用效果的因素”实验，甲图所示，将小桌放在海绵上；乙图所示，在小桌上放一个砝码；丙图所示，把小桌翻过来，桌面朝下，并在它上面放一个砝码。

（1）比较______两图可知，当受力面积一定时，______，压力的作用效果越明显；
（2）比较乙丙两图可知，当压力一定时，______，压力的作用效果越明显；
（3）此实验中运用到的主要探究方法是______；
（4）小红想将图丁与乙图比较压力大小对压力的作用效果的影响，她的思路正确吗______？为什么______？
（5）小明把两支同样的粉笔竖直放置在坚硬的水平桌面上，粉笔两头横截面积不同，其中一支正放，一支倒放（如图戊所示），发现桌面均无明显的形变，于是得出压力作用效果与受力面积无关的结论。他的看法______（填“正确”或“不正确”）。因为______。
答案：甲、乙 压力越大 受力面积越小 控制变量法（转换法） 不正确 没有控制受压面材料相同（木板桌面不能很好的显示压力的作用效果） 不正确 坚硬的桌面不能很好的显
解析：甲、乙 压力越大 受力面积越小 控制变量法（转换法） 不正确 没有控制受压面材料相同（木板桌面不能很好的显示压力的作用效果） 不正确 坚硬的桌面不能很好的显示压力的作用效果（桌面的形变人眼看不到）
【详解】
（1）[1][2]比较甲、乙两图可以看出，受力面积相同，压力不同，作用效果不同，故可得出：当受力面积一定时，压力越大，压力的作用效果越明显。
（2）[3]比较乙丙两图可以看出，压力相同，受力面积不同，作用效果不同，故可得出：当压力一定时，受力面积越小，压力的作用效果越明显。
（3）[4]此实验中研究一个量与多个变量的关系，运用到的主要探究方法是控制变量法；同时，通过受压面的形变来反映压力的作用效果，用到的是转换法。
（4）[5][6]将图丁与乙图比较压力大小对压力的作用效果的影响，这一思路不正确。因为图丁中的受压面材料与图乙的受压面材料不同，不能准确反映压力的作用效果。
（5）[7][8]把两支同样的粉笔竖直放置在坚硬的水平桌面上，粉笔两头横截面积不同，其中一支正放，一支倒放，发现桌面均无明显的形变，于是得出压力作用效果与受力面积无关的结论。这一结论是不正确的，因为坚硬的桌面不能很好的显示压力的作用效果。
13．如图在探究“液体内部压强的特点”实验时，用微小压强计进行实验。

（1）实验前先检查压强计能否正常使用。在甲图中，用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性___________（选填“好”或“差”）
（2）装置调整好后，将探头先后放在同一容器中液体的 A、B 两点处，U形管两侧液面高度情况分别如图乙、丙所示。由此可判断A、B 两处的压强大小关系为 pA___________ pB（选填“大于”“等于”或“小于”）。由此分析可以得到，液体内部的压强与___________有关。
（3）把探头分别浸入装有水和酒精两个杯子中，其状态如图丁、戊所示，由此可以分析得到，液体内部压强还与___________有关。由这个关系判断，图___________中的液体是酒精。
答案：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）
解析：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）[2][3]装置调整好后，将探头先后放在同一容器中液体的A、B两点处，B点深度大，U形管两边液柱的高度差大，则A、B两处的压强大小关系为pA小于pB；可以得到，液体内部的压强与深度有关。
（3）[4][5]把探头分别浸入水和酒精两种液体中，深度相同，液体的密度不同，U形管两侧液面的高度差不同，说明液体内部压强与液体的密度有关，丁中U形管液面的高度差大，说明液体的密度大，因为水的密度大于酒精的密度，则图 戊中的液体是酒精。
14．如图所示，小明用压强计“探究影响液体内部压强大小的因素”，实验室备有足量的水和盐水。

（1）压强计______（选填“属于”或“不属于”）连通器；
（2）若在使用压强计前，发现U形管内水面已有高度差，通过______（正确选项前字母）方法可以进行调节；
A．拆除软管重新安装
B．向U形管内添加适量水
C．从U形管内向外倒出适量水
（3）比较乙图、丙图和丁图，可以得到结论：在同种液体的同一深度，____________；
（4）为了“探究液体压强跟液体密度”的关系，小明接下来的实验步骤是：____________。
答案：不属于 A 液体向各个方向的压强相等 把烧杯中的水换成相同深度的盐水，其他条件不变
【详解】
（1）[1]观察图甲，这是压强计，压强计的左端封闭，右端开口，下端是连通的，这
解析：不属于 A 液体向各个方向的压强相等 把烧杯中的水换成相同深度的盐水，其他条件不变
【详解】
（1）[1]观察图甲，这是压强计，压强计的左端封闭，右端开口，下端是连通的，这不属于连通器。
（2）[2]若在使用压强计前，发现U形管内水面已有高度差，说明U形管封闭的那端的空气气压比外界的气压要大。
A．拆除软管重新安装，这样可以让U形管封闭的那端的空气向外流动，最终封闭的那端的空气气压与外界的气压相同，这样就可以进行正常的实验，故A符合题意；
BC．向U形管内添加适量水，或从U形管内向外倒出适量水，这两种情况下，最终U形管内水面还是有高度差，不可以进行正常的实验，故B、C不符合题意。
故选A。
（3）[3]比较乙图、丙图和丁图，都是同种液体水，橡皮膜所处的深度相同，但是橡皮膜面向的方向不一样，这时U形管的水面高度差相同，可以得到结论：在同种液体的同一深度，液体向各个方向的压强相等。
（4）[4]为了“探究液体压强跟液体密度”的关系，可以把烧杯中的水换成相同深度的盐水，其他条件不变，这样橡皮膜所处的深度是相同的，两种液体的密度不同，而U形管两边的液面差是不同的，意味着液体压强不同，这样便可探究液体压强跟液体密度的关系。
15．在探究“压力作用效果与哪些因素有关”的实验中，小明和小华根据所提供的器材设计了图甲、乙、丙三个实验，请你根据已学过的压强知识分析：

（1）通过观察 ________知道压力的作用效果。
（2）通过观察甲、乙两个图后得出：________，压力越大，压力的作用效果越明显。
（3）若要探究压力作用效果与受力面积的关系，应选用 ________两图来比较。
（4）如图丁所示，小华把小桌挪放到一块木板上，他通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的 ________不同。
答案：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受
解析：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受力面积相同，压力的大小不同，压力越大，海绵的凹陷程度越大，故结论为：受力面积相同时，压力越大，压力的作用效果越明显。
（3）[3]若要探究压力作用效果与受力面积的关系，要控制压力大小相同，而受力面积不同，故应选用乙、丙两图来比较。
（4）[4]根据被压物体的形变来反映压力的作用效果，受压面的材料应相同且形变要明显；她通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的材料不同。
16．小明和小华利用吸管、细铜丝、石蜡等材料自制简易密度计。

（1）小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是 ______；
（2）改进后小明用刻度尺测出密度计的长度为h，然后将密度计放入水中，测出密度计露出水面的高度为h1，再将该密度计放入待测液体中，密度计露出液体表面的高度为h2，如图甲所示，已知水的密度为ρ水，请写出待测液体密度的表达式：ρ＝______（用上述物理量字母表示）；
（3）通过实验，小明在密度计上标出了0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线，发现相邻刻度线间距 ______（相等/不相等）；
（4）把制作好的密度计先后放入三种不同的液体中，静止时如图乙中a、b、c所示。则
①密度计在三种液体中受到的浮力 ______；
A．a最大
B．b最大
C．c最大
D．a、b、c一样大
②三种液体密度的大小关系正确的是 ______；
A．ρa＞ρb＞ρc
B．ρb＞ρa＞ρc
C．ρa＞ρc＞ρb
D．ρb＞ρc＞ρa
（5）小明用粗细不同的吸管制作了A、B两支质量相同的密度计，通过实验刻出（3）中的三条刻度线，发现一支刻度线疏、一支刻度线密，小明测出刻度线到配重端的吸管长度h，作出h与对应液体密度的倒数的关系图像如图丙所示，则 ______（填字母）。
A．密度计A刻度线疏，吸管粗
B．密度计A刻度线密，吸管粗
C．密度计B刻度线疏，吸管粗
D．密度计B刻度线密，吸管粗
答案：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较
解析：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较轻）。
（2）[2]当将密度计放入盛水的容器时，浸入水中的长度为h﹣h1，当将密度计放入盛待测液体的容器时，浸入水中的长度为h﹣h2，因为密度计不管是在水中还是在液体中，都是漂浮状态，所以
F浮水＝F浮液＝G
由
F浮＝ρ液gV排＝ρ液gSh浸
可知
ρ水gS(h﹣h1)＝ρ液gS(h﹣h2)
所以液体的密度
ρ液＝ρ水
（3）[3]因为密度计在液体中处于漂浮状态，所以F浮液＝G，即
F浮＝ρ液gV排＝ρ液gSh浸＝G
所以
h浸＝
式中密度计的重力G、横截面积S、g不变，h浸与ρ液成反比，所以0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线相邻刻度线间距不相等。
（4）①[4]密度计在液体中都处于漂浮状态，根据物体的漂浮条件可知，密度在三种液体中的浮力都等于其自身的重力，因此密度在三种液体中的浮力相等。
②[5]由（3）可得
ρ液＝ρ水
式中密度计的重力G、横截面积S、g不变，ρ液与h浸成反比，由图乙可知
h浸b＜h浸a＜h浸c
所以
ρb＞ρa＞ρc
故B正确。
（5）[6]由（3）可得
h浸＝
当液体密度相同时，h与横截面积成反比，即密度计刻度线疏的横截面积小，结合图丙可知，当液体密度相同时
hA＞hB
即密度计A刻度线疏，因此密度计A刻度线疏，吸管细；密度计B刻度线密，吸管粗，故D正确。
17．在做“探究浮力的大小跟哪些因素有关”的实验时，同学们先提出了如下的猜想：

猜想A：可能与物体浸没在液体中的深度有关；
猜想B：可能与液体的密度有关；
猜想C：可能与物体浸在液体中的体积有关。
为了验证上述猜想，同学们利用一个物体、弹簧测力计、水、盐水和细线，做了如图所示的实验。
（1）通过实验a和c，可知物体浸没在水中时受到的浮力大小是______N。
（2）通过分析比较所有实验，可以验证猜想______（选填“A”、“B”或“C”）是错误的，而其他猜想是正确的。
（3）要验证浮力大小与液体密度是有关，应选用的图是______。
（4）要验证浮力大小与物体浸在液体中的体积有关，应选用的图是______。
（5）该物体体积为______m3，盐水密度为______kg/m3。
（6）将物块逐渐浸入水中，发现弹簧测力计的示数逐渐变小后保持不变，最后突然变为0，示数
