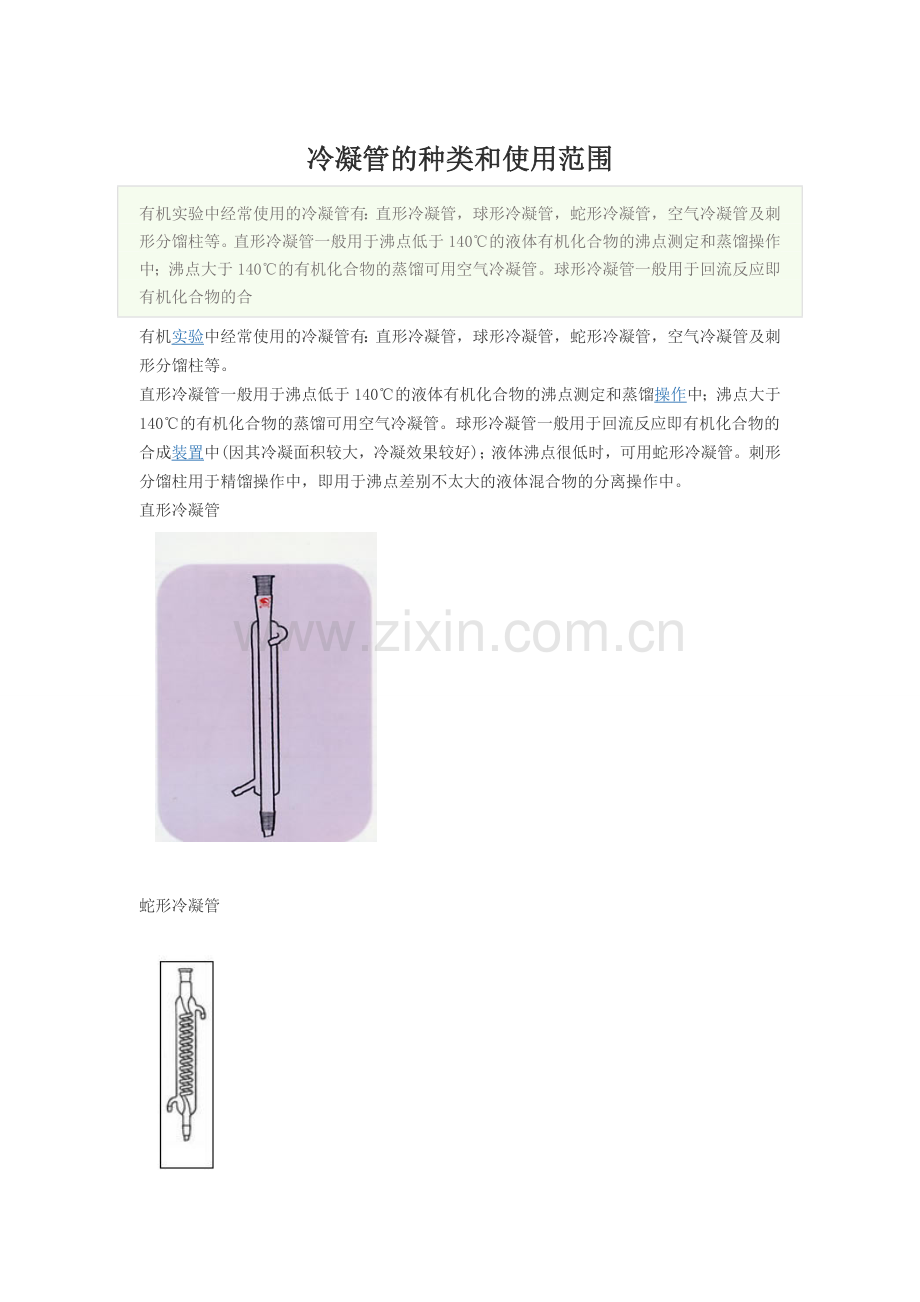

冷凝管的种类和使用范围
有机实验中经常使用的冷凝管有：直形冷凝管，球形冷凝管，蛇形冷凝管，空气冷凝管及刺形分馏柱等。 直形冷凝管一般用于沸点低于140℃的液体有机化合物的沸点测定和蒸馏操作中；沸点大于140℃的有机化合物的蒸馏可用空气冷凝管。球形冷凝管一般用于回流反应即有机化合物的合
有机实验中经常使用的冷凝管有：直形冷凝管，球形冷凝管，蛇形冷凝管，空气冷凝管及刺形分馏柱等。
直形冷凝管一般用于沸点低于140℃的液体有机化合物的沸点测定和蒸馏操作中；沸点大于140℃的有机化合物的蒸馏可用空气冷凝管。球形冷凝管一般用于回流反应即有机化合物的合成装置中(因其冷凝面积较大，冷凝效果较好)；液体沸点很低时，可用蛇形冷凝管。刺形分馏柱用于精馏操作中，即用于沸点差别不太大的液体混合物的分离操作中。
直形冷凝管

蛇形冷凝管

蛇形回流冷凝管

球形冷凝管

空气冷凝管

三种分留柱

韦氏（vigreux）分馏柱，又称刺形分馏柱（上图a），它是一根每隔一定距离就有一组向下倾斜的刺状物，且各组刺状物间呈螺旋状排列的分馏管。 使用该分馏柱的优点是：仪器装配简单，操作方便，残留在分馏柱中的液体少。
