基础工程浅基础设计课件.pptx

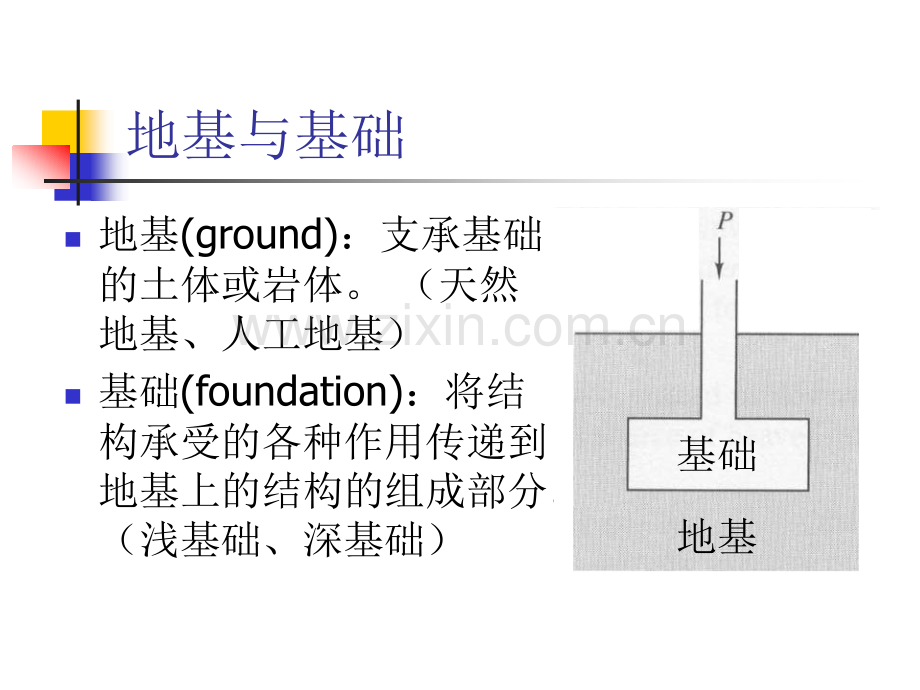

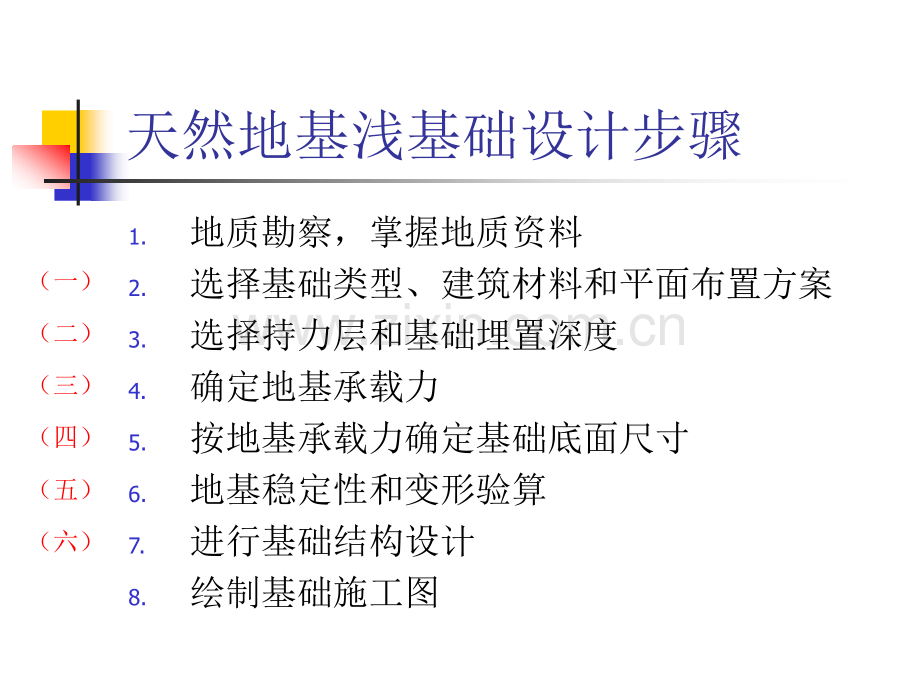

地基与基础n地基(ground)：支承基础的土体或岩体。（天然地基、人工地基）n基础(foundation)：将结构承受的各种作用传递到地基上的结构的组成部分。（浅基础、深基础）基础地基天然地基浅基础设计步骤1.地质勘察，掌握地质资料2.选择基础类型、建筑材料和平面布置方案3.选择持力层和基础埋置深度4.确定地基承载力5.按地基承载力确定基础底面尺寸6.地基稳定性和变形验算7.进行基础结构设计8.绘制基础施工图（一）（二）（三）（四）（五）（六）设计方法n允许承载力设计方法：n极限状态设计原则：n承载能力极限状态n正常使用极限状态n可靠度设计方法：n实用方法地基基础设计基本规定等级地基复杂程度地基复杂程度建筑物规模建筑物规模功能特征功能特征可能地基问题可能地基问题设计与计算基本原则n具有足够的安全度（防止土体剪切破坏和稳定性的丧失）n控制变形（甲级、乙级及部分丙级建筑物要进行变形验算，表2-7,P36）n基础结构的强度、刚度和耐久性的要求(一）浅基础的类型和基础材料n结构类型n单独/独立基础n条形基础n筏形和箱形基础n壳体基础n刚度类型n无筋扩展基础(刚性基础)n扩展基础(柔性基础)Rigid foundationFlexible foundation柱下、墙下独立基础墙下、柱下条形基础箱形基础壳体基础常见类型n无筋扩展基础n扩展基础n柱下条形基础n筏形基础n壳体基础n岩层锚杆基础材 料尺寸要求适用条件1.无筋扩展基础n材料：砖、毛石、混凝土、毛石混凝土、灰土、三合土；n形式：墙下条形基础/柱下独立基础n适用于多层民用建筑和轻型厂房n抗压性能好，抗拉、剪性能差，不允许挠曲变形和开裂（刚性基础）基础台阶宽高比刚性角刚性角pk为荷载效应标准组合时基础底面处的平均压力值 n无筋扩展基础上的钢筋混凝土柱h1:柱脚高d:柱中纵向钢筋直径无筋扩展基础上的砌体柱砖的尺寸:长度240mm,宽度115mm,高度53mm 垫层n作用：平整、保护基坑n材料：灰土、三合土、混凝土n构造：每边伸出基础底面50100mm，厚度一般为100mmn注意：垫层的宽度和高度都不计入基础的底部b和埋深d。2.扩展基础n材料：钢筋混凝土n优点：抗弯和抗剪性能好；可在竖向荷载较大、地基承载力不高以及承受水平力和力矩荷载等情况下使用；不受表2-8允许宽高比的限制，可“宽基浅埋”。n类型：独立基础和条形基础柱下独立基础3.柱下条形基础适用条件：地基软弱、荷载较大的框架结构具有良好的调整不均匀沉降的能力4.筏形（板）基础用钢筋混凝土做成连续整片基础（满堂红）梁板5.箱形基础6.壳体基础 将径向力转变为压应力为主，大大减少混凝土和钢筋用量。7.岩层锚杆基础适用于直接建在岩基上的柱基基础材料n基本要求：有足够的强度和耐久性n选择依据：潮湿程度和气候条件n材料类型：n砖：粘土砖或蒸压灰砂砖n石料：毛材、块石和经加工平整的料石，均应选用不易风化的硬岩石。n混凝土：常用于砖、石材料不满足刚性角要求的基础、地下水位以下的工程以及基础下找平的垫层；标号C10。n钢筋混凝土：高层建筑、重型设备或软弱地基以及地下水位以下的基础，混凝土标号高于C15。n灰土：中小工程，常用三七灰
