试卷库试卷二答案.doc

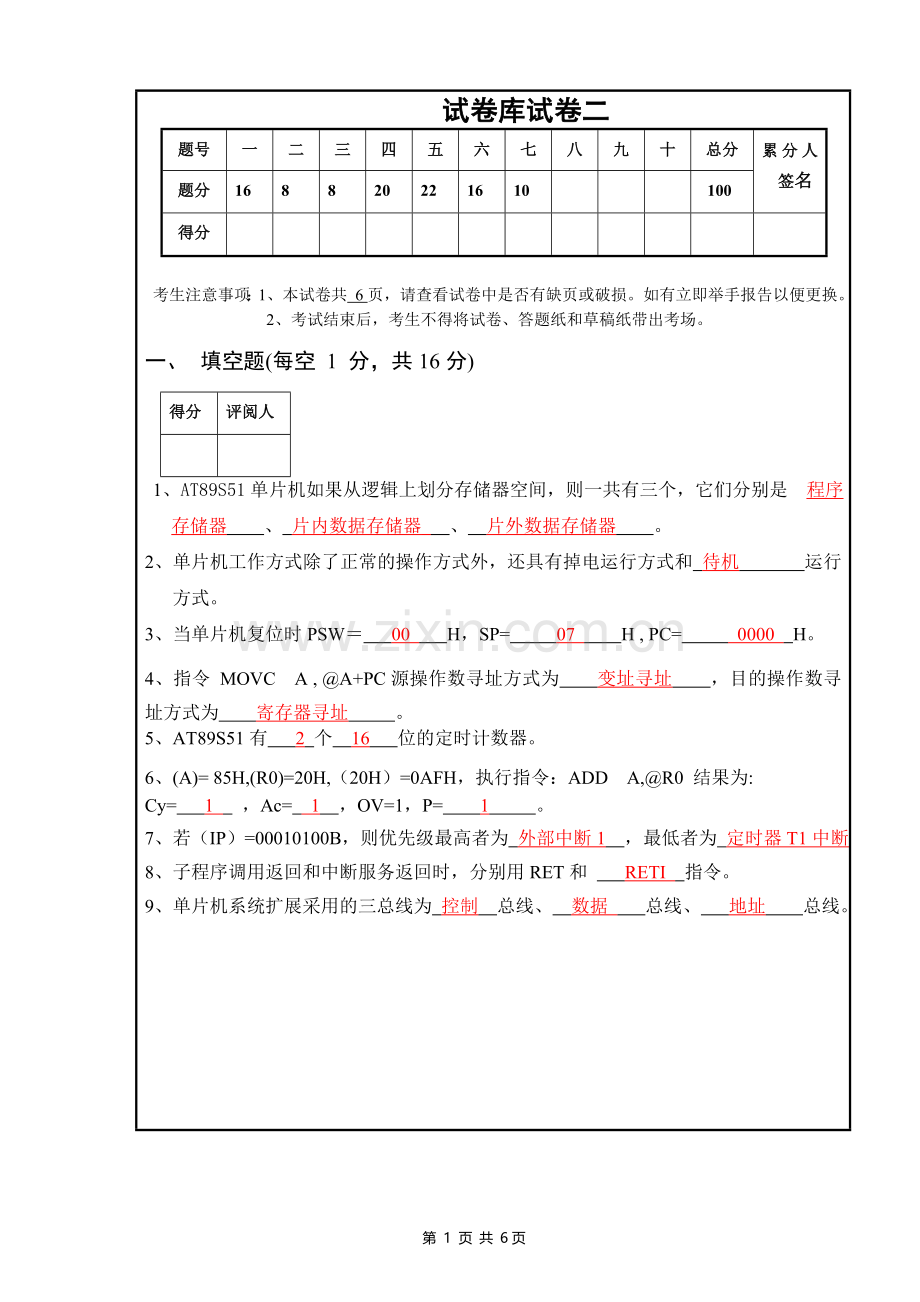

试卷库试卷二题号一二三四五六七八九十总分累分人 签名题分168820221610 100得分考生注意事项：1、本试卷共 6页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。 2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。一、 填空题(每空 1 分，共16分) 得分评阅人 1、AT89S51单片机如果从逻辑上划分存储器空间，则一共有三个，它们分别是 程序存储器_、_片内数据存储器_、_片外数据存储器_。2、单片机工作方式除了正常的操作方式外，还具有掉电运行方式和 待机 运行方式。3、当单片机复位时PSW 00 H，SP= 07 H , PC= 0000 H。 4、指令 MOVC A , A+PC源操作数寻址方式为 变址寻址 ，目的操作数寻址方式为 寄存器寻址 。5、AT89S51有 2 个 16 位的定时计数器。6、(A)= 85H,(R0)=20H,（20H）=0AFH，执行指令：ADD A,R0 结果为: Cy= 1 ，Ac= 1 ，OV=1，P= 1 。7、若（IP）=00010100B，则优先级最高者为 外部中断1 ，最低者为 定时器T1中断8、子程序调用返回和中断服务返回时，分别用RET和 RETI 指令。9、单片机系统扩展采用的三总线为 控制 总线、 数据 总线、 地址 总线。第 6 页 共 6页二、 判断对错，如对则在（ ）中写“”，如错则在（ ）中写“”。(每空 1 分，共8分)得分评阅人 1、AT89S51单片机可执行指令MOVC A，DPTR。 （ ）2、MOV A，30H这条指令执行后的结果A=30H 。 （ ）3、在AT89S51单片机中，一个机器周期等于1S。 （ ）4、当向堆栈压入一个字节的数据后，SP中的内容减1。 （ ）5、特殊功能寄存器可以用间接寻址方式寻址。 （ ）6、DA A只对加法操作进行调整，不能对减法、乘法和除法操作直接进行调整。（）7、当P0口作为输出口使用时，必须外接上拉电阻才能有高电平输出。 （ ）8、同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。 （ ）三、 单项选择题(每空1分，共8分)得分评阅人 1、T0 设置成计数方式时，外部引脚计数脉冲的最高频率应是晶振频率的：（ B ） A、1/12 B、1/24 C、1/48 D、1/22、在CPU内部，反映程序运行状态或反映运算结果的寄存器是（ A ）。A、PSW B、PC C、A D、SP3、访问外部数据存储器时，不起作用的信号是（ C ）。A、 B、 C、 D、ALE4、AJMP指令的跳转范围是（ A ）。A、2KB B、1KB C、256 D、64KB5、下列指令中正确的是（ B ）。A、MOV P2.1，A B、JBC TF0，L1C、MOVX B，DPTR D、MOV A，R3 6、AT89S51单片机扩展外部程序存储器和外部数据存储器（ A ）。A、分别独立编址 B、统一编址 C、分别独立编址或统一编址 D、动态变址7、AT89S51单片机片内低128字节RAM中有 B 位地址。A、256 B、128 C、0 D、88、通过串行口发送或接收数据时，在程序中应使用（ C ）指令A、MOVCB、MOVX C、MOV D、XCHD四、 简答题（每题5分,共20分）得分评阅人 1、 已知半导体存储器芯片RAM有13根地址线末和8根数据线，那其存储容量应为多少？若首址为0000H，末地址为多少？（用十六进制表示）213=8k, 存储容量8KB （3分）地址范围：0000H-1FFFH （2分）2、 DAC0832的工作方式有哪些？DAC0832工作方式有三种（0.5分）：双缓冲工作方式、单缓冲和直通3种工作方式。 （每个1.5分）3、简述中断响应处理过程。中断请求，中断判优，中断响应，中断处理，中断返回4、简述是LED静态扫描的优缺点。静态显示主要的优点是显示稳定,在发光二极管导通电流一定的情况下显示器的亮度大,系统运行过程中,在需要更新显示内容时,CPU才去执行显示更新子程序,这样既节约了CPU的时间,又提高了CPU的工作效率.其不足之处是占用硬件资源较多,每个LED数码管需要独占8条输出线.随着显示器位数的增加,需要的I/O口线也将增加。五、 程序设计题（第1题10分，第2题12分，共22分）得分评阅人 1、 将外部RAM 4000H401FH单元，共32字节传送到以40H为首址的内部RAM中。 MOV R1，#32 MOV R0，40H MOV DPTR, #4000H L1；MOVX A ，DPTR MOV R0 , A INC DPTR INC R0 DJNZ R1，L1 RET2、 当系统选用6MHz晶体振荡器时，由P1.0输出周期为2ms(脉冲宽度为1ms)的方波序列。要求T0工作在方式为。（1）写出T0定时器的方式控制字，T0定时器初值计算。（2）试采用中断方式编写程序完成此功能。 解： T0 定时器的方式控制字为06H根据题目已知系统晶振为6MHz,故计数周期T=12/6106Hz=2us，因为要求为工作方式2，最大计数值为256，无法实现1ms的定时,故选定500us为定时值。 （256-X）210-6=50010-6 X=6 初值为06H ORG 0000H LJMP MAIN ORG 000BH LJMP SUB1 ORG 0030H MAIN: MOV TMOD,#06H MOV TH0,#06H MOV TL0,#06H MOV IE,#82H MOV R0,#00H LOOP: SETB P1.0 SETB TR0 INC R0 SJMP $ SUB1: CJNE R0,#02H,LOOP CPL p1.0 RETI 六、 阅读下列程序。（每题8分，共16分）得分评阅人 1、分析下列程序的功能，说明R2、R3、DPTR、A的内容。ORG 1000HZFJS:MOV 40H， #41HMOV R1， #20MOV R2， #00HMOV R3， #00HMOV DPTR， #TABLOOP:CLR AMOVC A， A+DPTRCJNE A，40H，LOOP1MOV R2， DPH MOV R3， DPLDONE：RETLOOP1：INC DPTR DJNZ R1，LOOP SJMP $ORG 2000HTAB: DB 75, 8AH, 0AFH, 73H,35H,45H,41H,12H,34H,48HR2=20H R3=06H DPTR=2006H A=41H2、阅读程序，完成相应操作。MOV DPTR， #2000HMOVX A， DPTRMOV B， ASWAP AANL A， #0FHMOV 20H，AMOV A， BANL A， #0FHMOV 21H，AL1: SJMP L11) 程序功能：将片外数据存储器2000H单元的内容高四位、低四位拆开，分别存入20H，21H中单元。 。2) 当（2000H）=48H，执行程序后，（20H）= 04H (21H)= 08H 。 七、 硬件设计题（10分）得分评阅人 AT89S51单片机系统扩展如下图所示，则(1)补充连线；（2）分别写出IC0、IC1、IC2、IC3对应的存储空间地址；（3）图中74HC373的作用是什么？解：(1)如图，每根控制线分，共分。(2) IC1地址范围：0000H1FFFH,IC2地址范围：2000H3FFFH,IC3地址范围：4000H5FFFH,IC4地址范围：6000H7FFFH。 每个地址范围分，共分。(3) 锁存器：锁存P0口送出的低位地址信号。分附录：TCONTF1TR1TF0TR0IE1IT1IE0IT0TMODGATEC/ TM1M0GATEC/ TM1M0IP-PSPT1PX1PT0PX0IEEA-ET2ESET1EX1ET0EX0PSWCYACF1RS1RS0OVF0P
