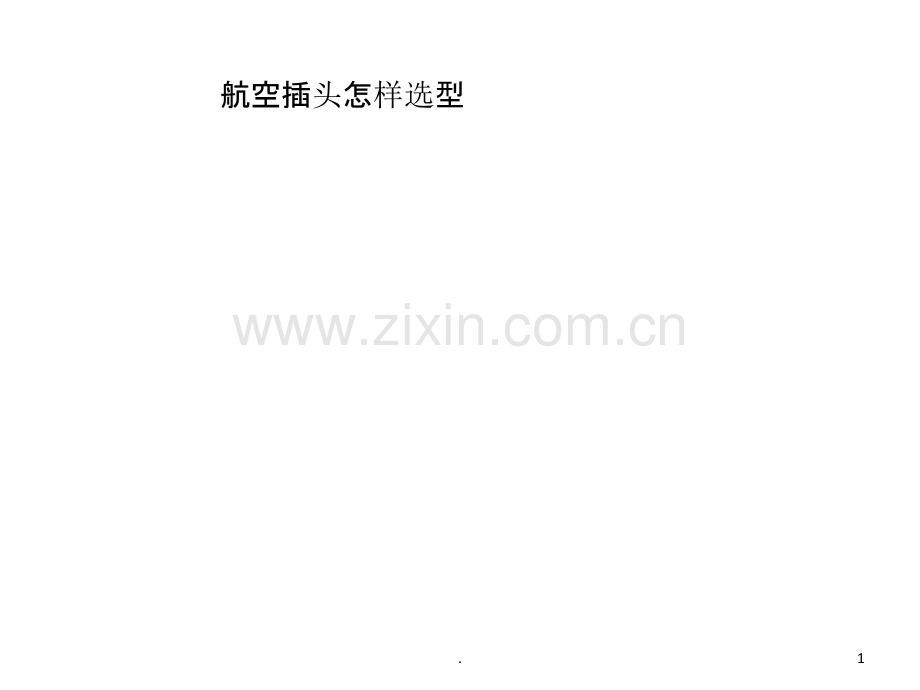

航空插头怎样选型.ppt

航空插头怎样选型1.z7c5e 通用航空 1、航空插头规格多样，品种齐全，连接可靠，实惠，实用、美观，广泛用于机床电器、数控设备、伺服电机、船舶和航空等行业。2.2、航空插头内部芯件采用绝缘可靠、耐高温的 PPS 工程复合材料，插针插孔采用优质铜材镀金处理，外壳采用合金电镀处理，防腐性能良好。3.3、结构形式有固定面板安装式和对接式两种，插座安装盘有方、圆、椭圆等形状，并有带固定保护盖和不固定保护盖之分，4.4.、.环境温度：-55-125 相对湿度：40 时可达 93 大气压力：达到 2KPA 额定电流：5-100A 振动：加速度达 100M/S5.5、M 型该系列电连接器壳体号从 12 到 48，有直式、弯式、对接式三种，接触体径有 1.2mm、1.5mm、2mm、2.5mm、3mm、3.5mm、4mm、4.5mm、5mm、6mm。6.电流从 1A 到 40A。P 型系列电连接器是新一代的直式连接器，壳体号从 12 到 40，有直式、弯式、和金属软管式三7.种，接触体孔径有 0.9mm、1mm、1.5mm、1.6mm、2.4mm、2.8mm、3.5mm。电流从 3A 到 40A 均有。6、防水该系列电连接器是防水型电连接器，8.防水性能均达到 IP67，有卡扣式、螺纹式两种连接方式。操作简单，体积小，重量轻，规格齐全，可盲目插合。接触体采用优质铜使接触性能更佳。9.7、5015 系列：该系列电连接器是我司仿美国MSC-5015 标准研制生产的新型电连接器，壳体号从 10 到 32。10.
